Fehlmann AG
Fehlmann AG - швейцарский производитель высокоточных фрезерных и сверлильно-фрезерных обрабатывающих центров, специализирующийся на высокоскоростной обработке (HSM) прецизионного инструмента, пресс-форм и часовых деталей.
Медиагалерея
История бренда
Fehlmann AG, основанная в Эгольцвиле (Швейцария), специализируется на разработке и производстве высокоточных фрезерных и сверлильно-фрезерных обрабатывающих центров для высокоскоростной обработки (HSM). Компания производит горизонтальные и вертикальные фрезерные центры серий Picomax, Versa и Perles, отличающиеся исключительной точностью позиционирования и качеством обработанной поверхности.
Центры Fehlmann оснащаются высокоскоростными шпинделями с частотой вращения до 40000 об/мин, линейными двигателями подач и системами термокомпенсации. Оборудование широко применяется в производстве прецизионного режущего инструмента, пресс-форм и штампов, часовой и медицинской промышленности, а также в точном приборостроении.
Оборудование Fehlmann AG (16)
Вертикальные обрабатывающие центры (VMC)
Категория:Фрезерные обрабатывающие центры

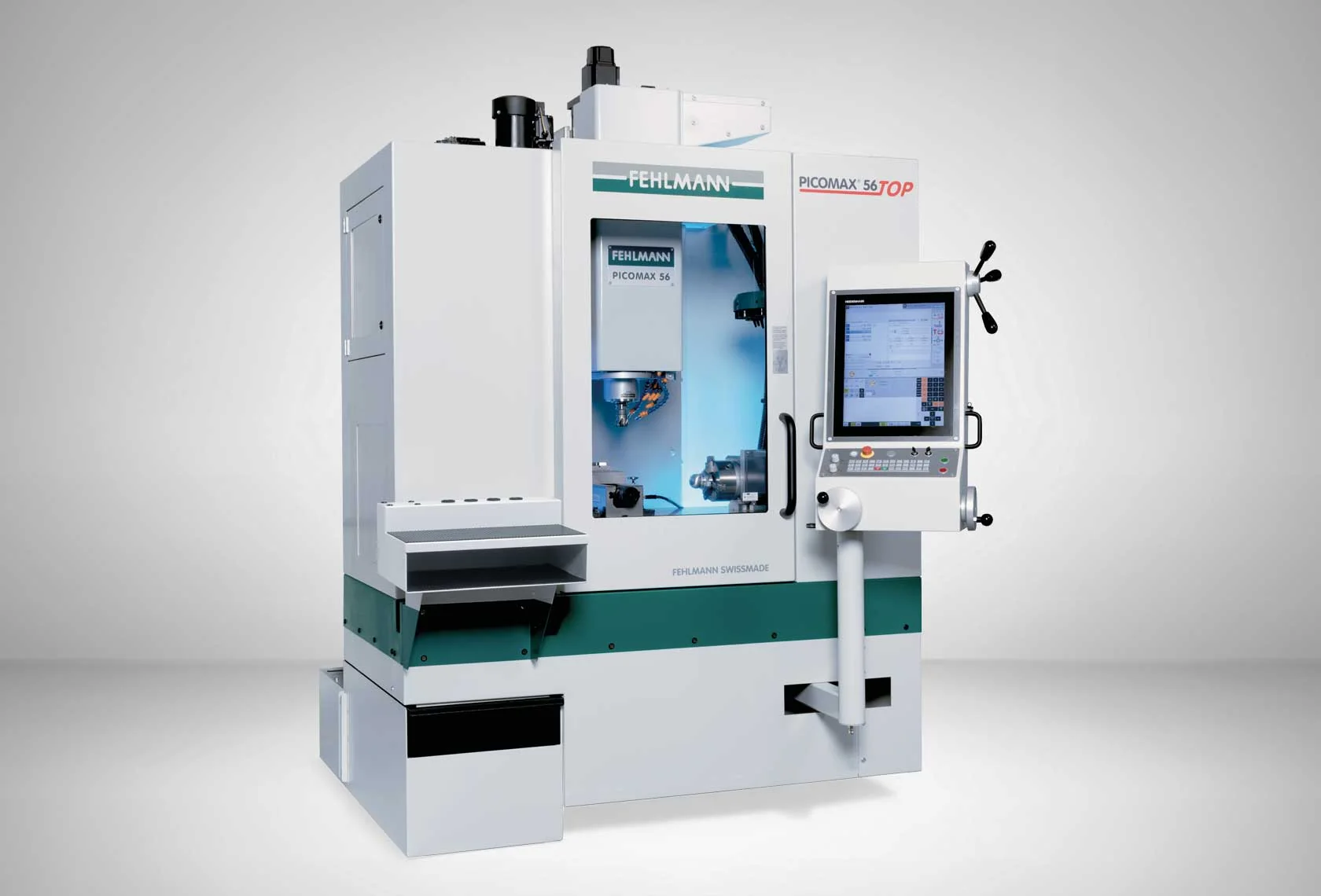

Fehlmann PICOMAX 56 TOP
Fehlmann PICOMAX 56 TOP — швейцарский вертикальный обрабатывающий центр с рабочим столом 908×480 мм, ходами X/Y/Z 500/400/400 мм и шпинделем 12 000 об/мин. Heidenhain TNC 620, магазин на 20 или 30 инструментов, масса 3050–3250 кг.

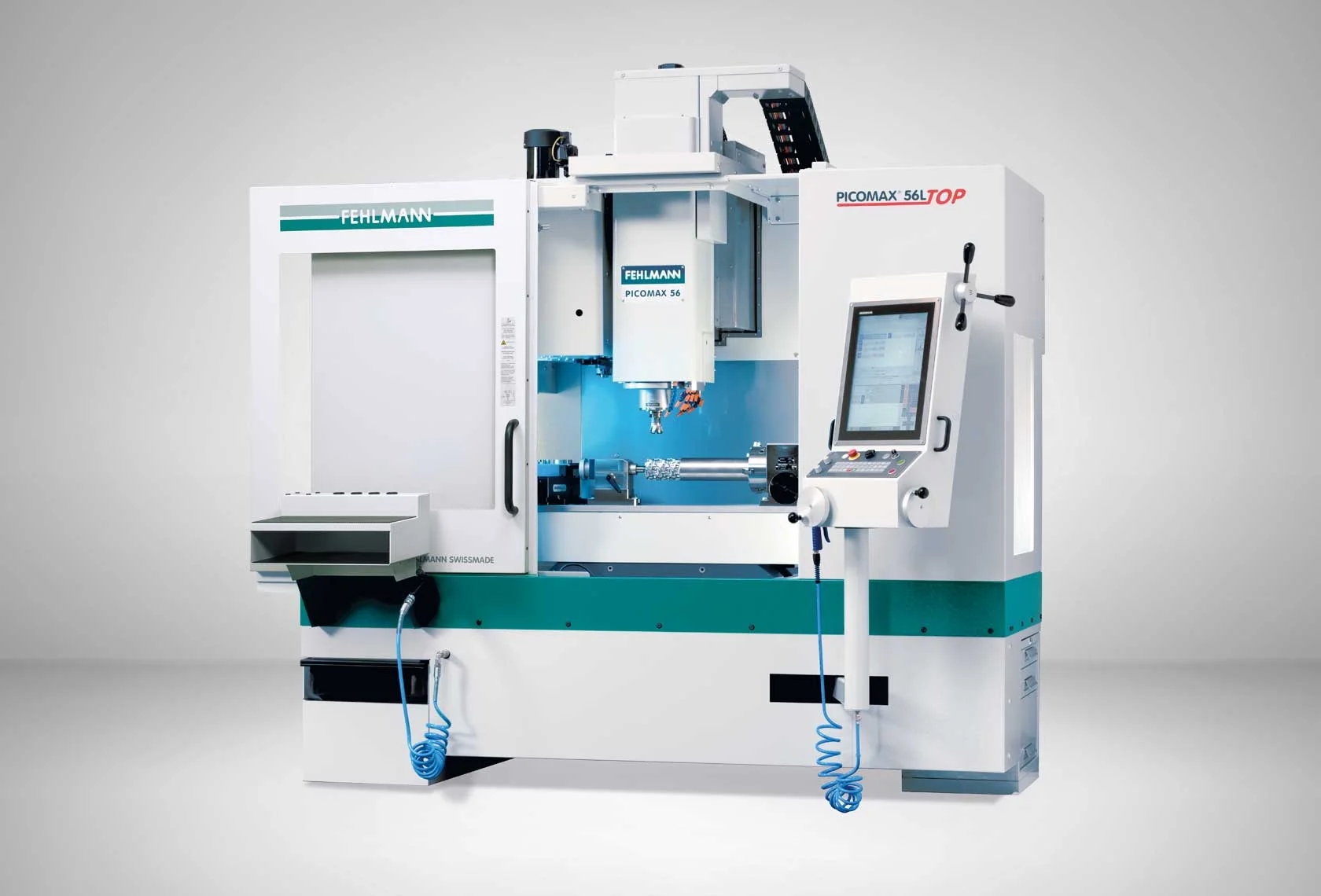

Fehlmann PICOMAX 56L TOP
Fehlmann PICOMAX 56L TOP — швейцарский вертикальный обрабатывающий центр с удлинённым столом 1400×480 мм и ходами X/Y/Z 800/400/400 мм. Шпиндель 12 000 об/мин / 9,5 кВт, Heidenhain TNC 620, магазин 20 или 30 инструментов, масса 3750 кг.

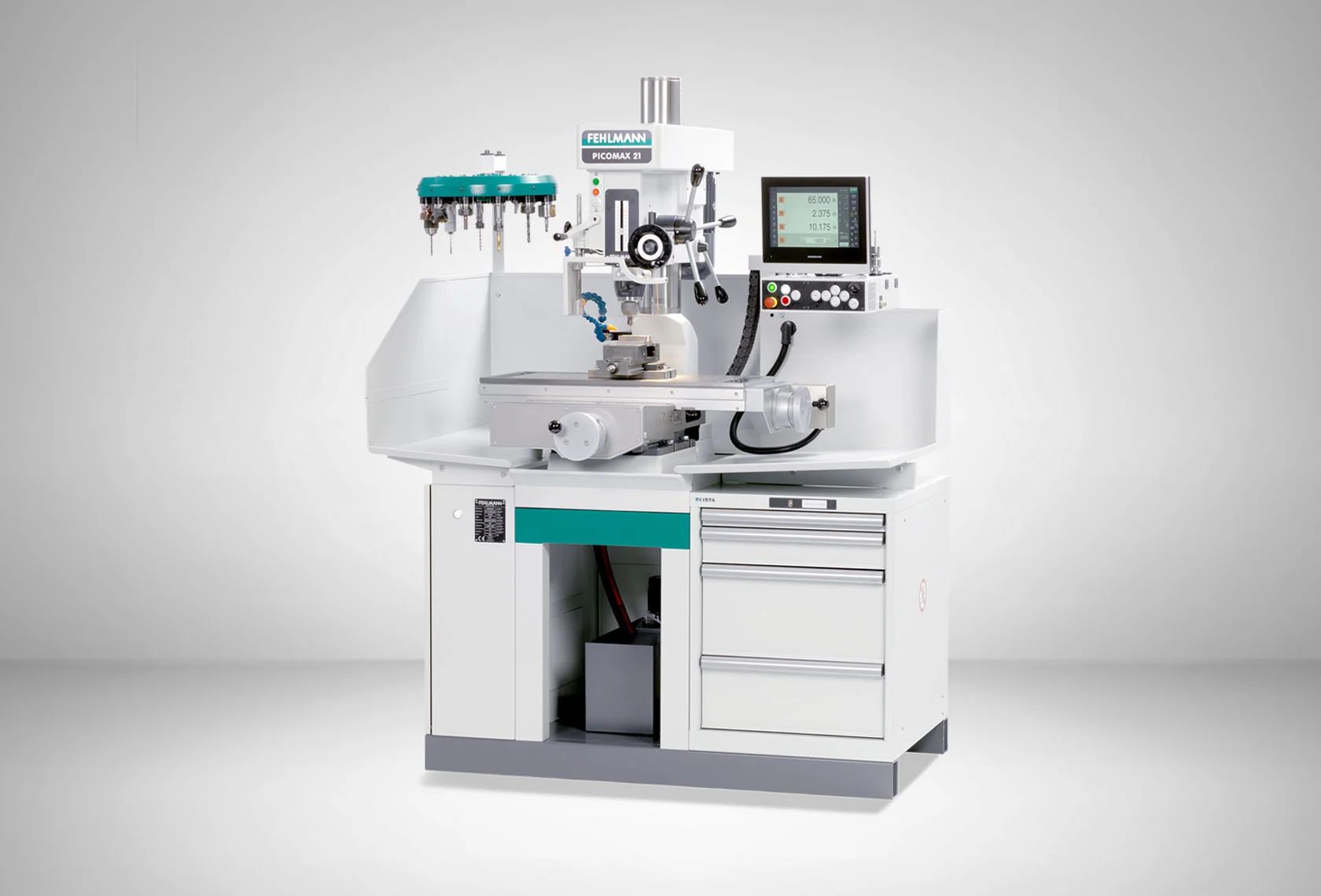

Fehlmann PICOMAX 21-M
Fehlmann PICOMAX 21-M — прецизионный координатно-фрезерный станок с моторизованным продольным столом, ходами X/Y/Z 450/260/110 мм и столом 770×320 мм. Шпиндель SF32 50–6 300 об/мин / 4,6 кВт, цифровой индикатор Positip 8013, масса 930 кг. Точность позиционирования <0,01 мм.

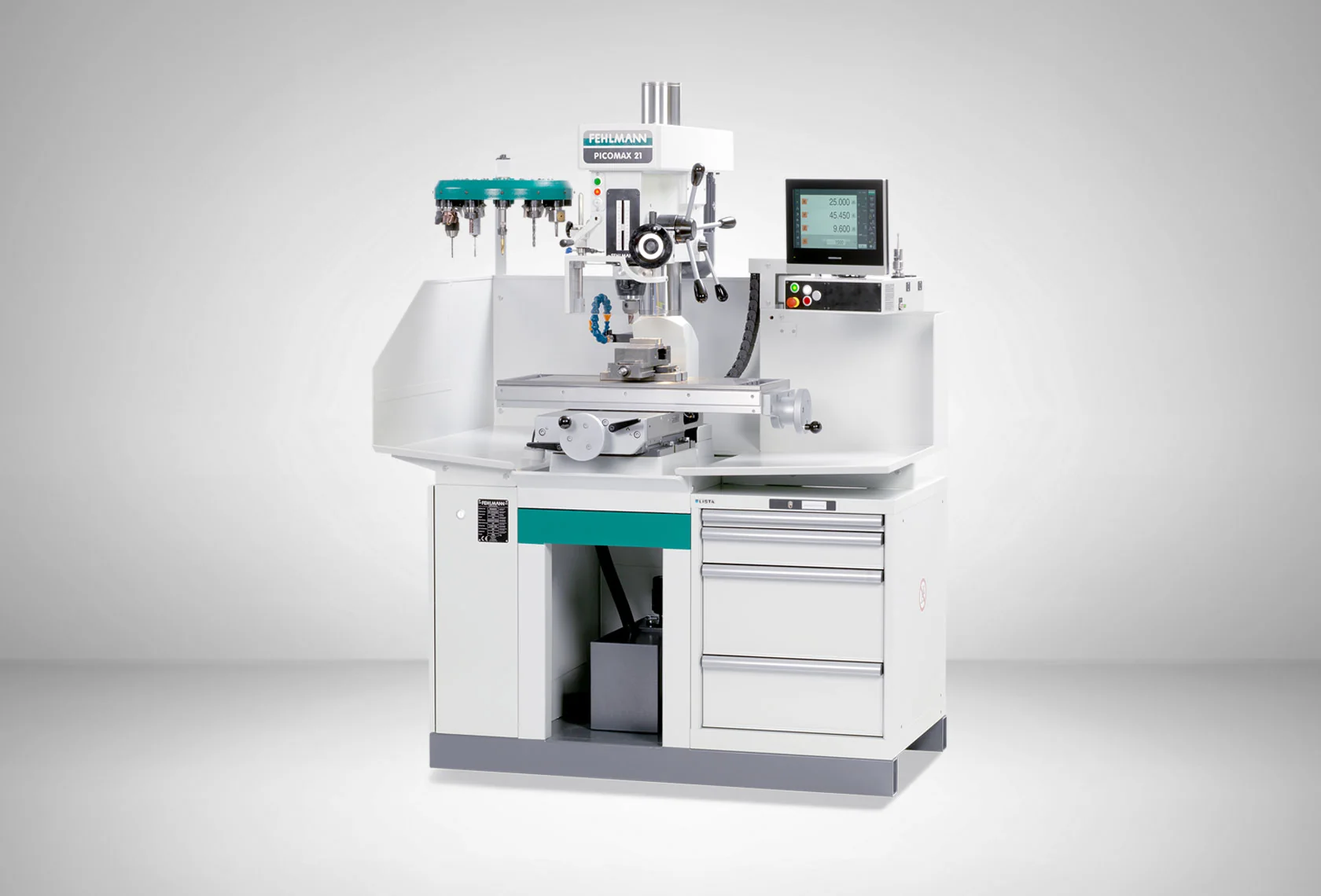

Fehlmann PICOMAX 21-D
Fehlmann PICOMAX 21-D — прецизионный координатно-расточно-фрезерный станок с ручным управлением столом, ходами X/Y/Z 450/260/110 мм и столом 770×320 мм. Шпиндель SF32 50–6 300 об/мин / 4,3 кВт, цифровой индикатор Positip 8013, масса 895 кг. Точность позиционирования <0,01 мм.

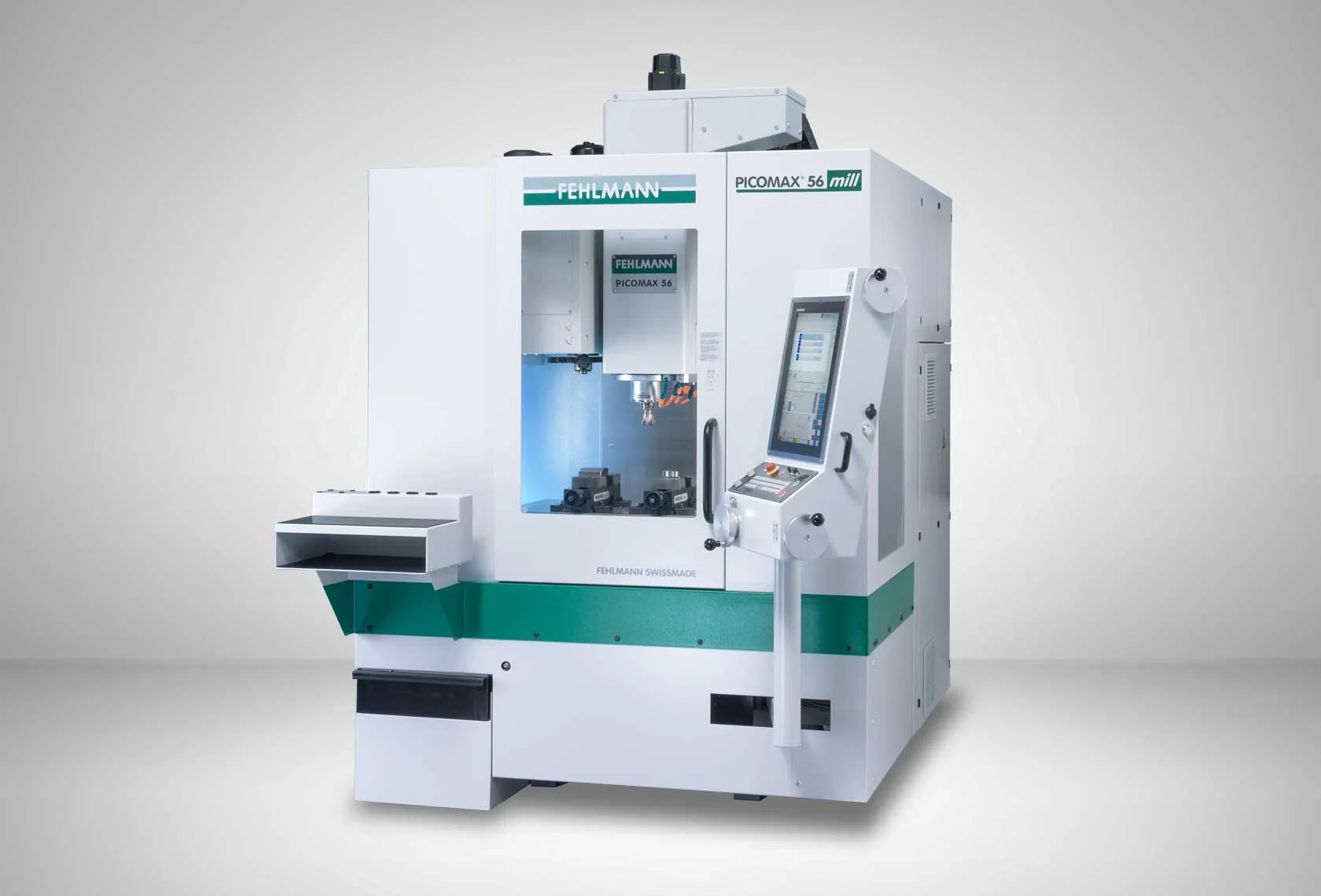

Fehlmann PICOMAX 56 mill
Fehlmann PICOMAX 56 mill — швейцарский вертикальный обрабатывающий центр для высокопроизводительного фрезерования, ходы X/Y/Z 500/400/400 мм, стол 908×480 мм. Шпиндель 12 000 об/мин / 9,5 кВт, Heidenhain TNC 620, магазин 20 или 30 инструментов, масса 3 050–3 250 кг.

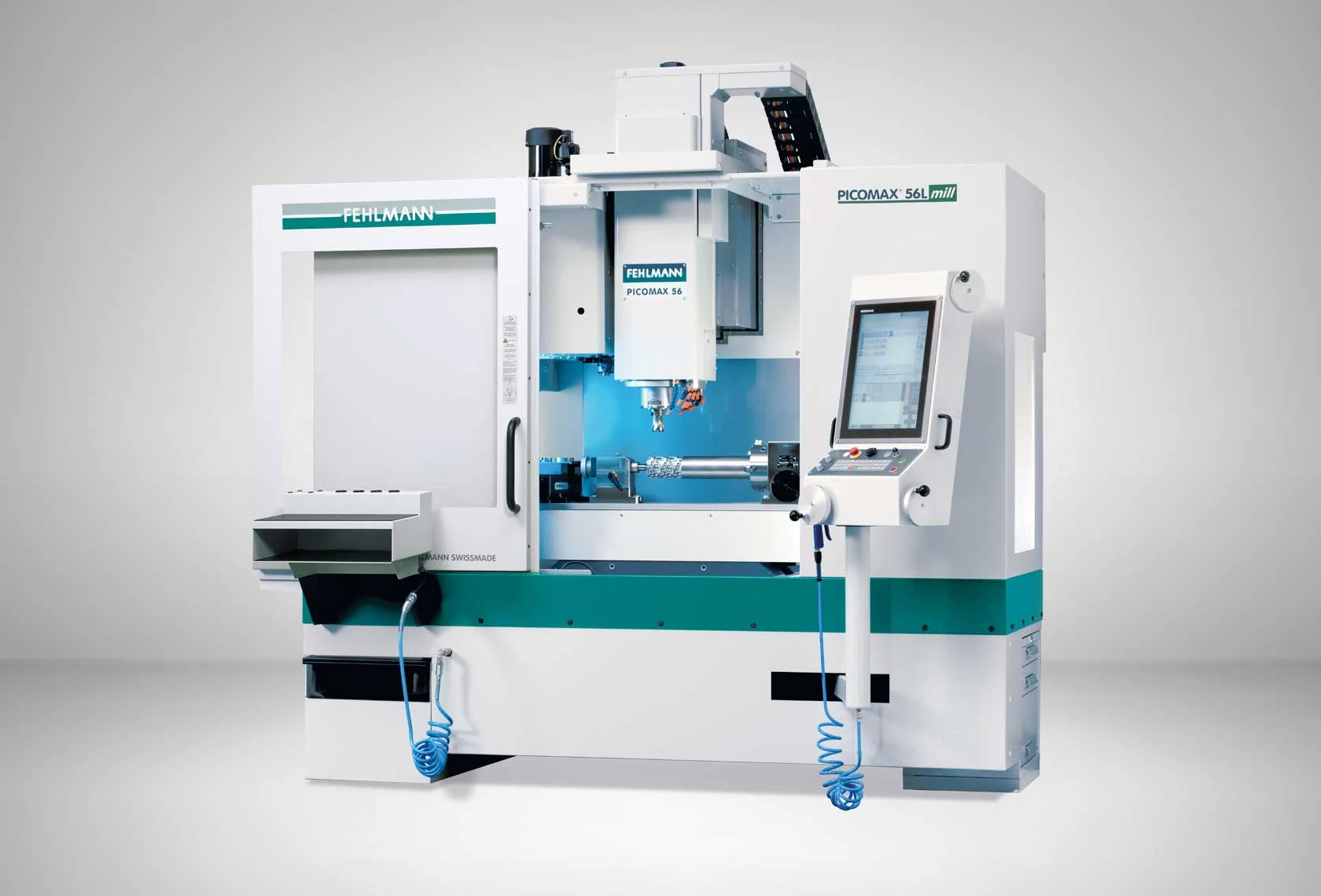

Fehlmann PICOMAX 56L mill
Fehlmann PICOMAX 56L mill — швейцарский вертикальный обрабатывающий центр с удлинённым столом 1400×480 мм и ходами X/Y/Z 800/400/400 мм для обработки протяжённых деталей. Шпиндель 12 000 об/мин / 9,5 кВт, Heidenhain TNC 620, магазин 20 или 30 инструментов, масса 3 750–4 000 кг.
Компактные 5-осевые центры
Категория:5-осевые обрабатывающие центры

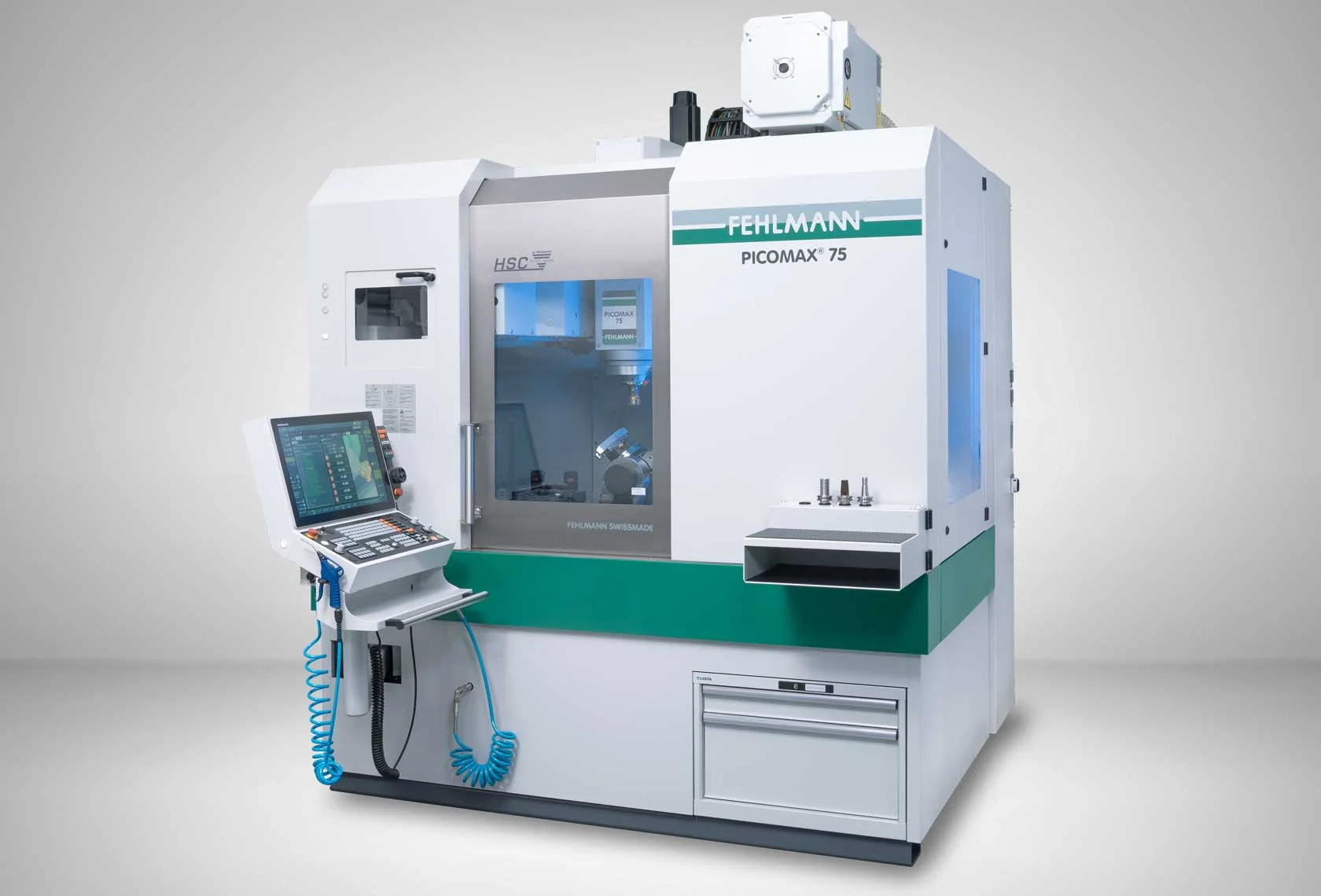

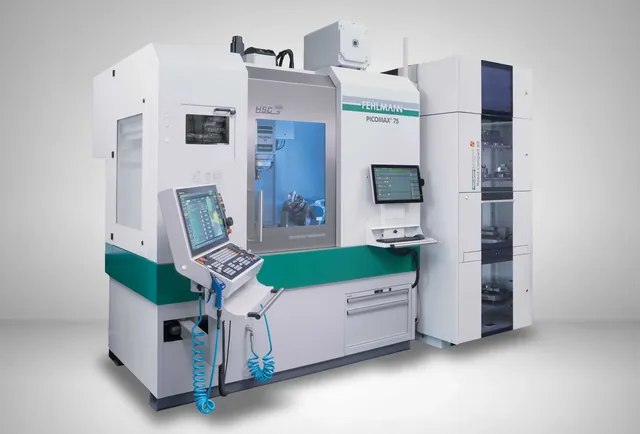

Fehlmann PICOMAX 75
Fehlmann PICOMAX 75 — швейцарский 5-осевой обрабатывающий центр с ходами X/Y/Z 600/400/610 мм и наклонно-поворотным столом (B: −10°/+120°, C: 360°). Шпиндель до 36 000 об/мин, Heidenhain TNC7, масса 5300 кг.

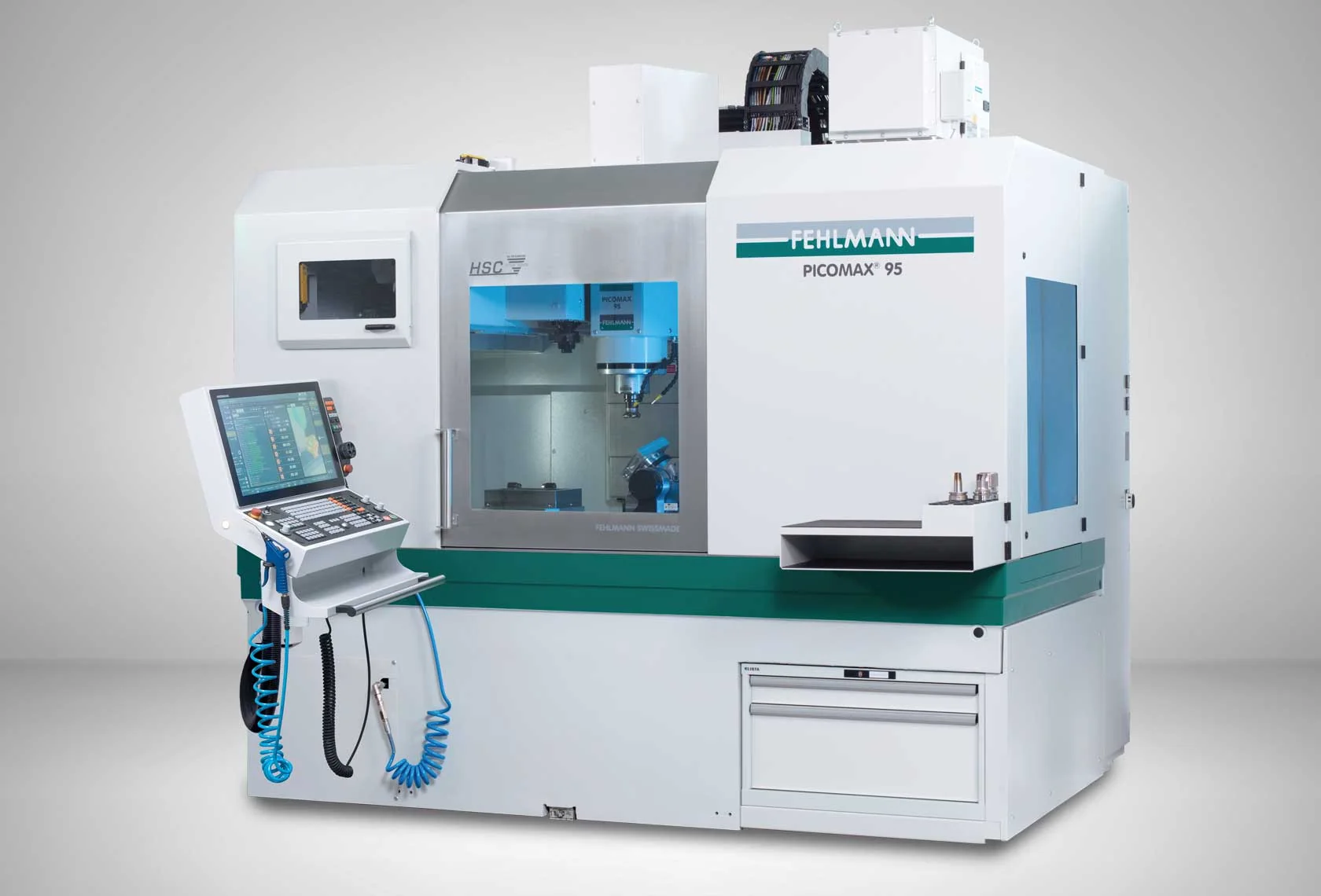

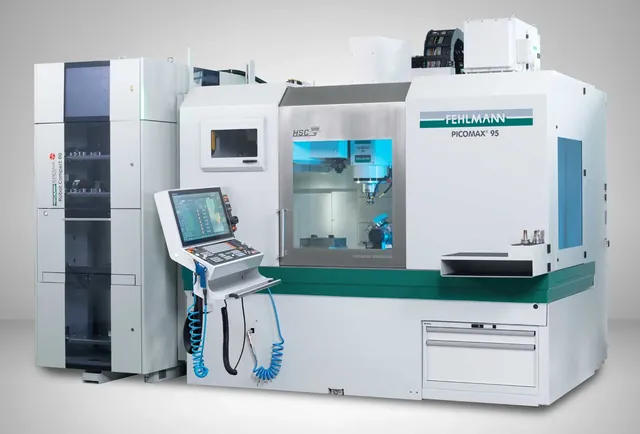

Fehlmann PICOMAX 95
Fehlmann PICOMAX 95 — флагманский 5-осевой вертикальный обрабатывающий центр линейки PICOMAX с ходами X/Y/Z 800/500/610 мм. Шпиндель HSK-A63 до 24 000 об/мин / 26,3 кВт, Heidenhain TNC7, стол 1600×550 мм, масса 8600 кг.

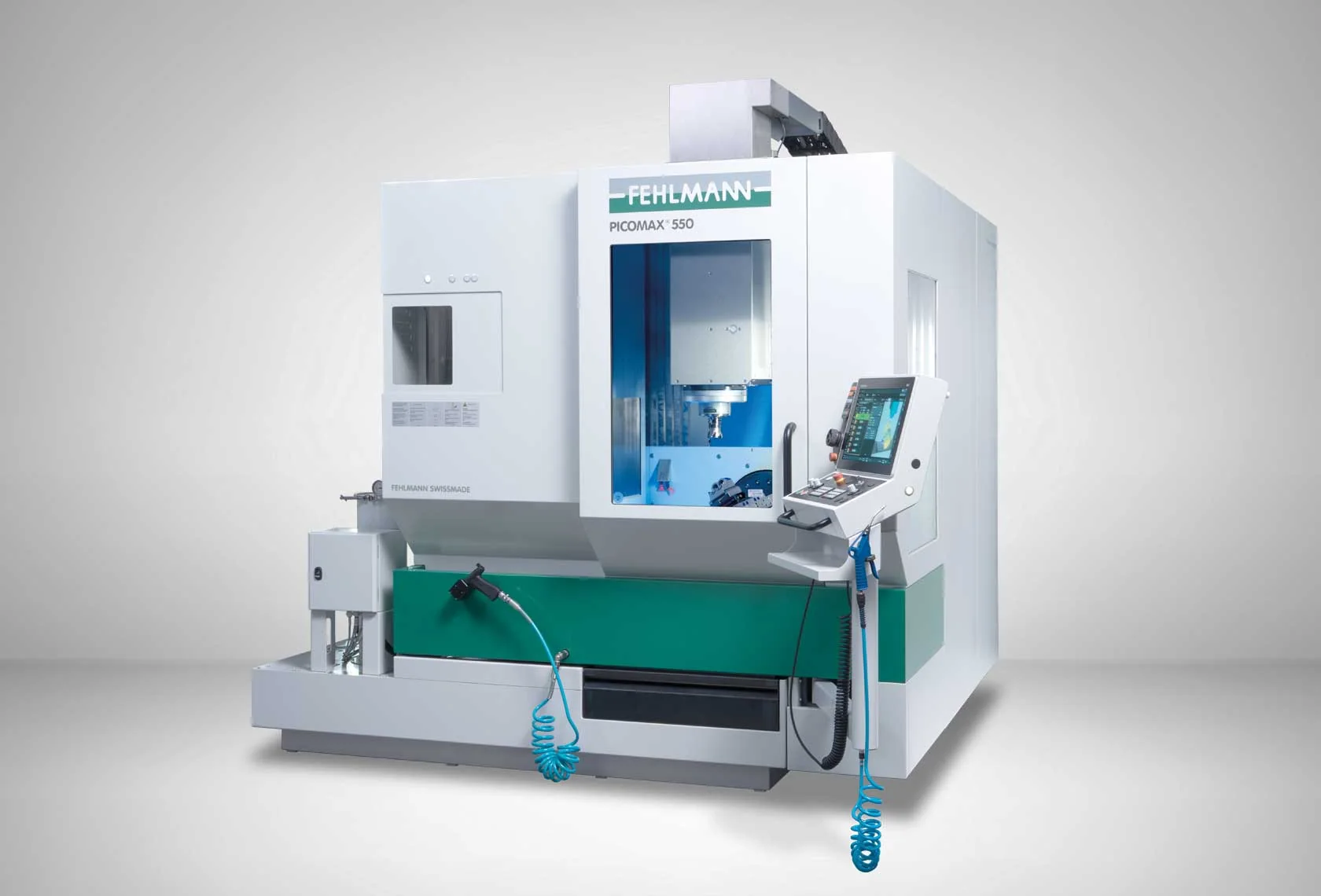

Fehlmann PICOMAX 550
Fehlmann PICOMAX 550 — компактный 5-осевой обрабатывающий центр с полноповоротным столом: ось A 180° (±135°/−45°), ось C 360°. Деталь до ø500 мм при 5-осевой обработке, шпиндель 12 000 об/мин / 9,7 кВт, Heidenhain TNC7, магазин 30 позиций, масса 5050 кг.

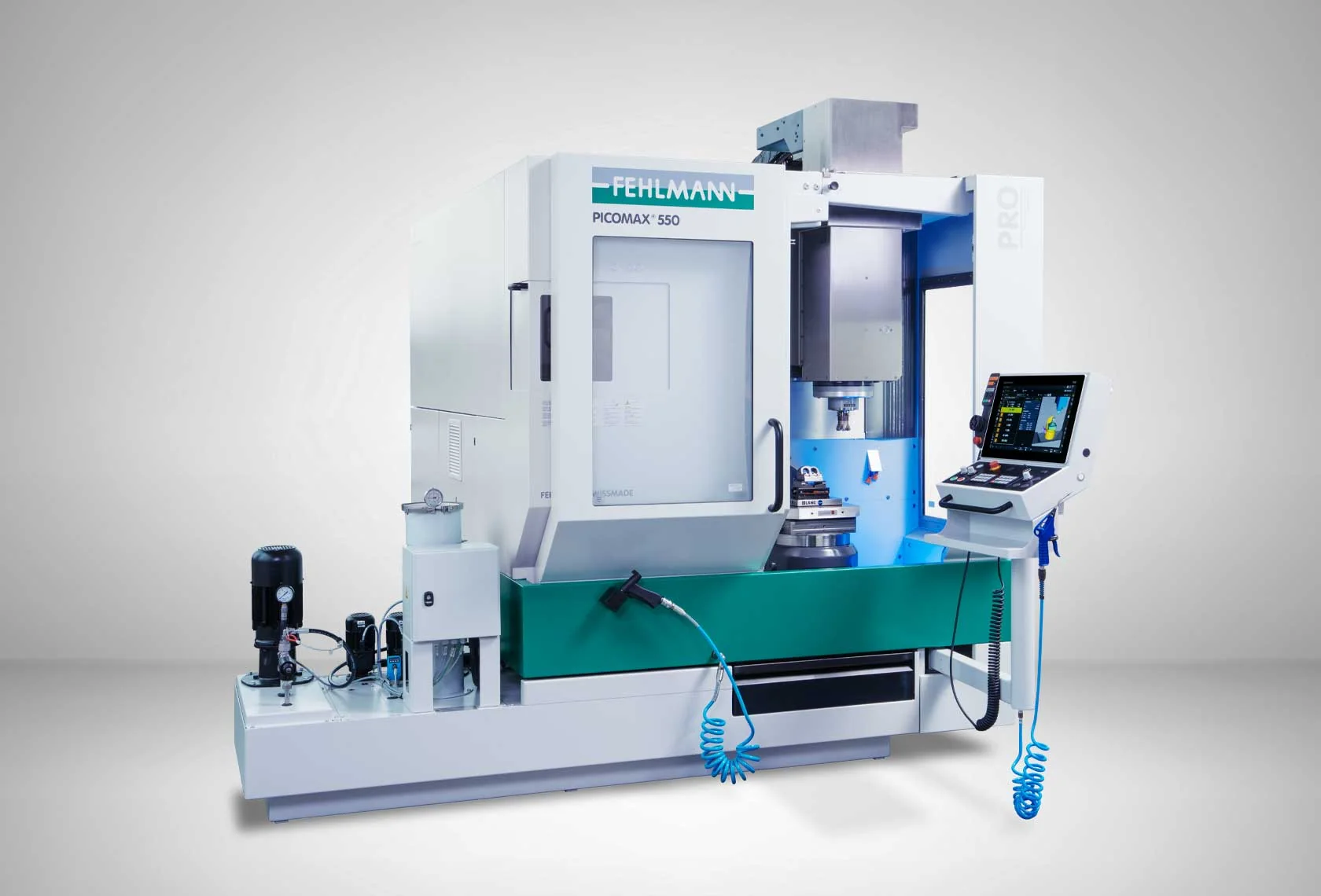

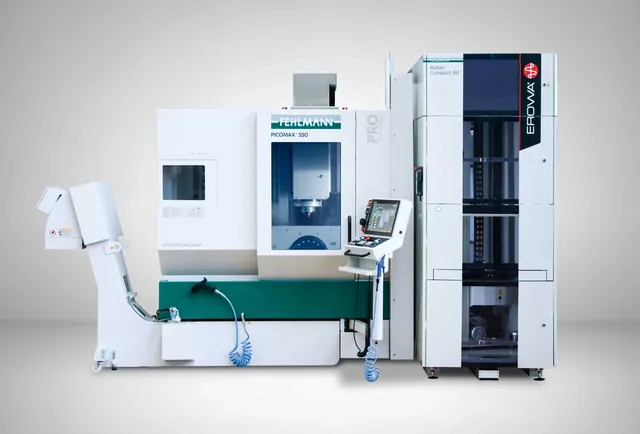

Fehlmann PICOMAX 550 PRO
Fehlmann PICOMAX 550 PRO — расширенная версия PICOMAX 550: 5-осевой компактный ОЦ с шпинделями до 30 000 об/мин / 13,7 кВт, цепным магазином на 60 инструментов и быстрыми перемещениями 30 000 мм/мин. Деталь до ø500 мм, Heidenhain TNC7, масса 5 250 кг.
Портальные 5-осевые центры
Категория:5-осевые обрабатывающие центры

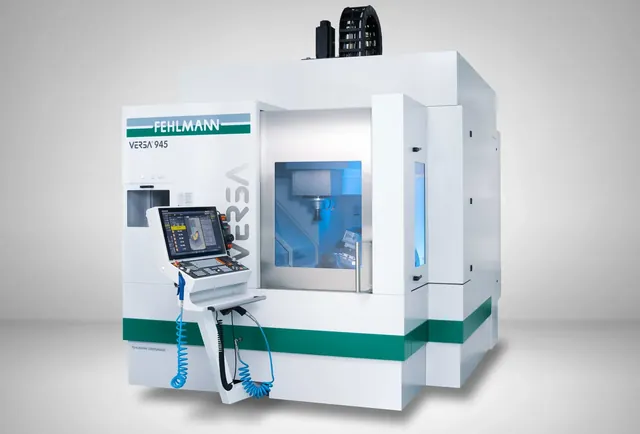

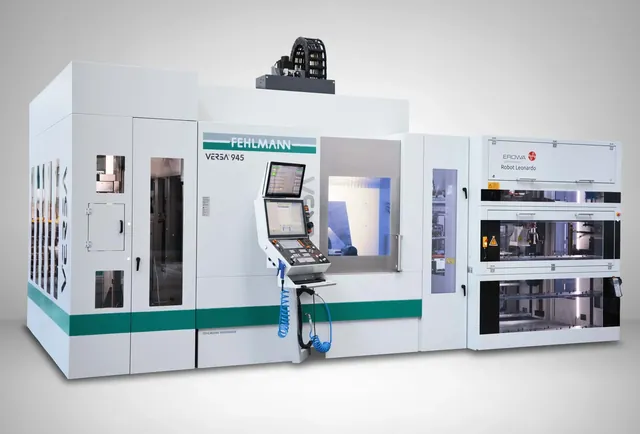

Fehlmann VERSA 945
Fehlmann VERSA 945 — флагманский 5-осевой портальный обрабатывающий центр с ходами X/Y/Z 650/800/500 мм и максимальным захватом детали ø650 мм при 5-осевой обработке. Шпиндель до 30 000 об/мин (26,3 кВт), Heidenhain TNC7, масса 12 000 кг.

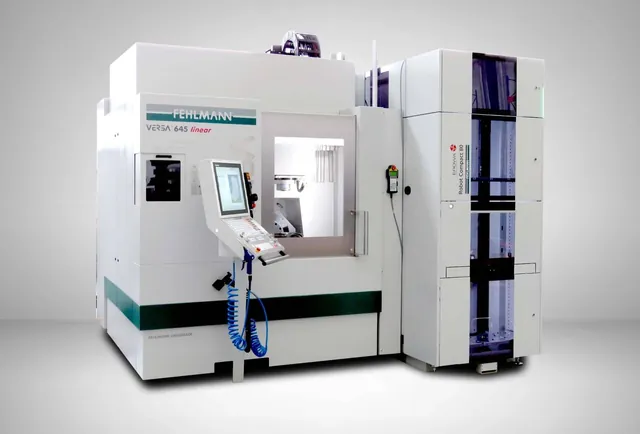

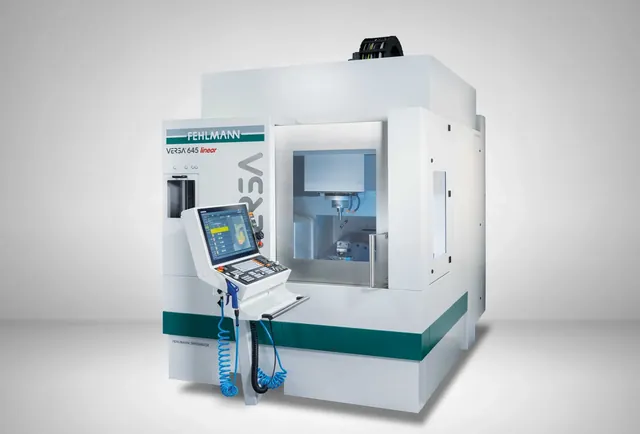

Fehlmann VERSA 645 LINEAR
Fehlmann VERSA 645 LINEAR — компактный 5-осевой портальный обрабатывающий центр с деталью до ø350 мм. Ходы X/Y/Z 350/500/320 мм, шпиндель HSK-E50 до 42 000 об/мин / 16,9 кВт, Heidenhain TNC7, магазин до 600 инструментов, масса 7500 кг.

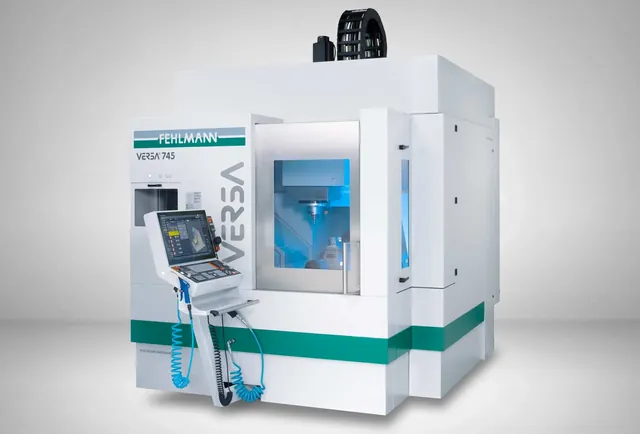

Fehlmann VERSA 745
Fehlmann VERSA 745 — 5-осевой портальный обрабатывающий центр с наклонно-поворотным столом (ось A 255°, ось C 360°). Деталь до ø500 мм / H400 мм, ходы X/Y/Z 500/650/420 мм, шпиндель HSK-A63 до 30 000 об/мин / 26,3 кВт, Heidenhain TNC7, масса 10 000 кг.
Портальные обрабатывающие центры
Категория:Фрезерные обрабатывающие центры

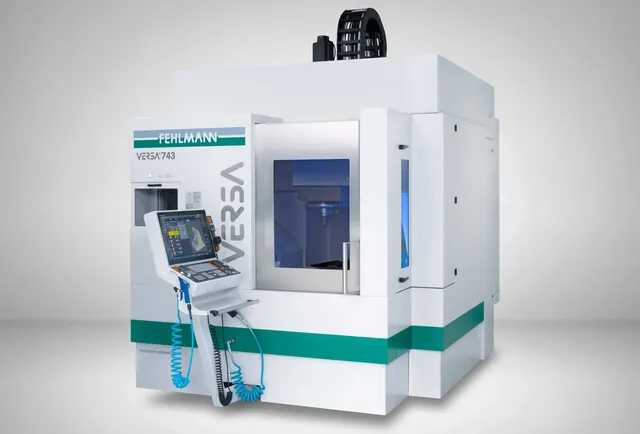

Fehlmann VERSA 743
Fehlmann VERSA 743 — 3-осевой портальный обрабатывающий центр высокой жёсткости с ходами X/Y/Z 500/650/420 мм и столом 770×660 мм / 800 кг. Шпиндель HSK-A63 до 30 000 об/мин / 26,3 кВт, Heidenhain TNC7, масса 10 000 кг. Тяжёлое фрезерование стали и пресс-формы.
Fehlmann VERSA 943
Fehlmann VERSA 943 — крупный 3-осевой портальный обрабатывающий центр с ходами X/Y/Z 650/800/500 мм и столом 870×760 мм / 1000 кг. Шпиндель HSK-A63 до 30 000 об/мин / 26,3 кВт, Heidenhain TNC7, магазин 48–384 позиций, масса 11 800 кг.
Fehlmann VERSA 643 LINEAR
Fehlmann VERSA 643 LINEAR — 3-осевой портальный обрабатывающий центр с линейными приводами, ходами X/Y/Z 350/500/320 мм и столом 620×500 мм / 400 кг. Шпиндель HSK-E50 до 42 000 об/мин / 16,9 кВт, Heidenhain TNC7, магазин до 480 инструментов, масса 7 500 кг.
