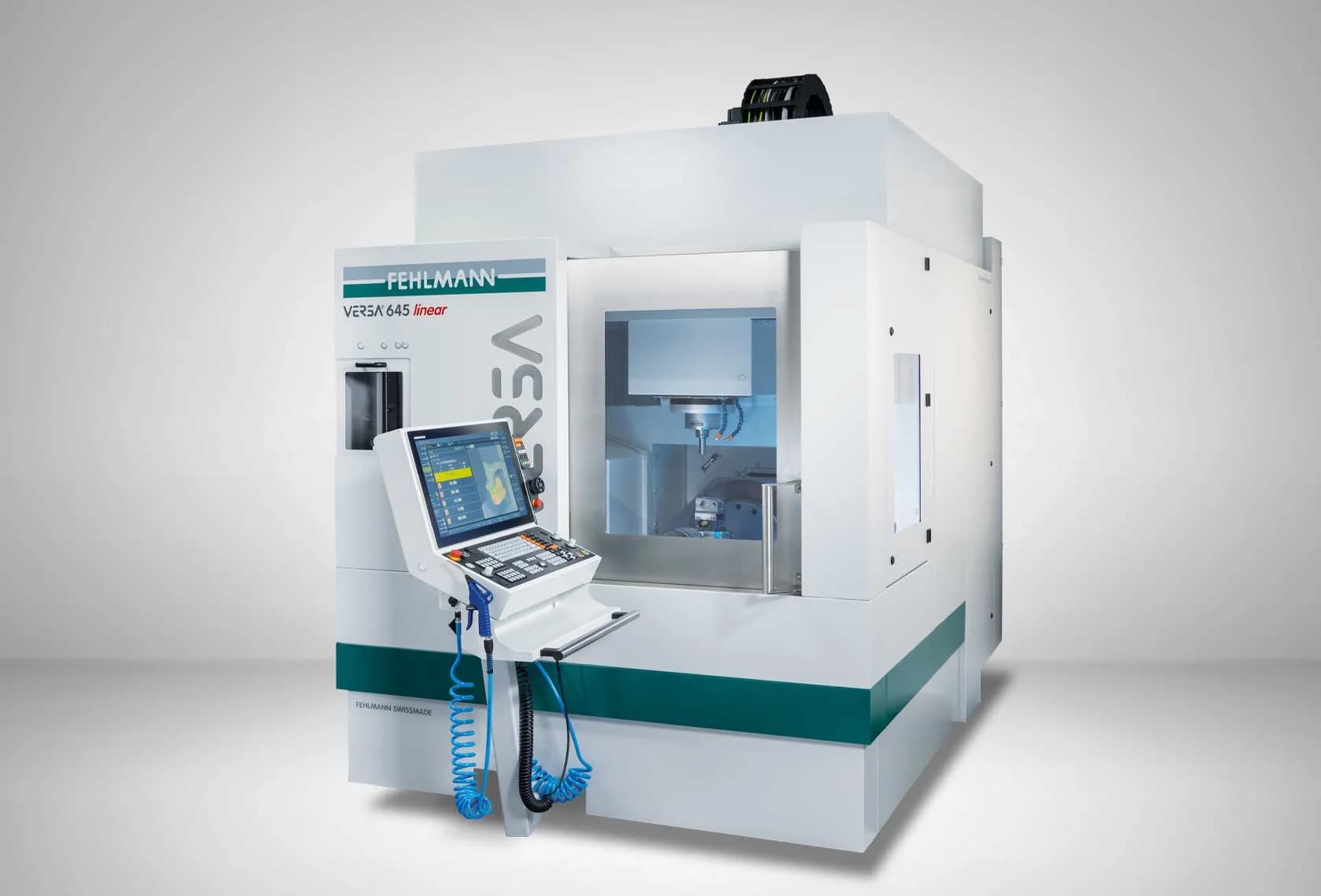

Fehlmann VERSA 645 LINEAR
Компактный 5-осевой портальный центр Fehlmann с линейными приводами. Ход 350 × 500 × 320 мм, ось A 255° и ось C 360°, деталь Ø до 350 мм / H330 мм. Шпиндель HSK-E50 до 42 000 об/мин, магазин до 600 позиций, управление Heidenhain TNC7. Масса 7500 кг.
Технические характеристики
- Масса
- 7500 кг
- Тип станка
- 5-осевой портальный обрабатывающий центр с линейными приводами и наклонно-поворотным столом
- Система ЧПУ
- Heidenhain TNC7, сенсорный экран 19"
- Ход по X / Y / Z
- 350 / 500 / 320 мм
- Шпиндель HSK-E50
- 30 000 об/мин / 13,7 кВт; 42 000 об/мин / 16,9 кВт
- Производитель
- Fehlmann AG Maschinenfabrik (Зеон, Швейцария)
- Количество осей
- 5 (одновременная 5-осевая интерполяция)
- Габариты (Ш × Г × В)
- 1990 × 2460 × 2900 мм
- Ось A (наклон стола)
- 255° (+120° / -135°)
- Быстрые перемещения
- 50 000 мм/мин, линейные двигатели
- Ось C (вращение стола)
- 360° непрерывно
- Магазин инструментов
- дисковый 50/86/160; реечный до 600
- Максимальная деталь (5-осевая)
- Ø 350 мм / H 330 мм
- Расстояние стол - торец шпинделя
- 100-420 мм
Подробное описание
VERSA 645 LINEAR - компактный 5-осевой портальный центр с линейными приводами по всем осям. Линейные двигатели дают быстрые перемещения 50 000 мм/мин без люфта и без износа механической передачи - это важно на высокодинамичной обработке пресс-форм с малым шагом стратегии и на сериях одинаковых деталей. Рабочая зона 350 × 500 × 320 мм с деталью Ø до 350 мм / H до 330 мм закрывает спектр малых и средних пресс-форм, электродов и медицинских деталей.
Наклонно-поворотный стол с осью A 255° (+120° / -135°) и непрерывной осью C 360° даёт доступ ко всем пяти граням без переустановки. Расстояние от стола до торца шпинделя 100-420 мм. Портальная конструкция массой 7500 кг и габаритом 1990 × 2460 × 2900 мм - 5-осевые возможности в небольшом производстве без расширения площади.
Два варианта шпинделя HSK-E50: 30 000 об/мин / 13,7 кВт универсальный и 42 000 об/мин / 16,9 кВт для высокоскоростного фрезерования графита, меди, алюминия и закалённой стали. Магазин инструментов - на выбор: дисковый 50/86/160 позиций или реечный до 600 позиций для суточной безоператорной работы с полным арсеналом.
Управление - Heidenhain TNC7 с сенсорным экраном 19" и интеграцией FEHLMANN MCM для управления автоматизацией, очередью паллет и заданий. Производитель - Fehlmann AG (Зеон, Швейцария), разработка и сборка полностью в Швейцарии с 1930 года.
Кому подходит: производствам малых и средних пресс-форм с требованиями HSM и высокой динамики, изготовителям электродов ЭЭО из графита, контрактным заводам медицинских деталей, где важны высокооборотный шпиндель, линейные приводы и компактная 5-осевая портальная платформа.
