Портальные 5-осевые центры
Портальные 5-осевые обрабатывающие центры - гантрийное оборудование для одновременной 5-осевой обработки крупногабаритных деталей в аэрокосмической, энергетической и судостроительной промышленности.
Найдено товаров: 18
Под заказEMCO Dynamill G5
Портальные 5-осевые центры
Компактный портальный 5-осевой обрабатывающий центр EMCO Dynamill G5 с перемещением по оси X от 2500 мм и Y до 3500 мм, оптимизированный для высокоточной 5-осевой обработки деталей средних и крупных размеров.
Под заказEMCO Gantry Powermill G3
Портальные 5-осевые центры
Портальный 5-осевой обрабатывающий центр EMCO Gantry Powermill G3 для обработки крупногабаритных деталей. Ход по X от 6000 мм (до 32000 мм), Y 4000-7000 мм, Z 1500-2500 мм. Шпиндель до 40 кВт / 615 Нм, 5-осевая обработка с RTCP. Управление Heidenhain TNC 640 или Siemens SINUMERIK ONE.
Под заказEMCO Megamill
Портальные 5-осевые центры
Тяжёлый портальный обрабатывающий центр EMCO Megamill с перемещением по оси X от 7500 мм, мощностью шпинделя 40 кВт и крутящим моментом 1200 Нм, предназначенный для обработки особо крупных деталей.

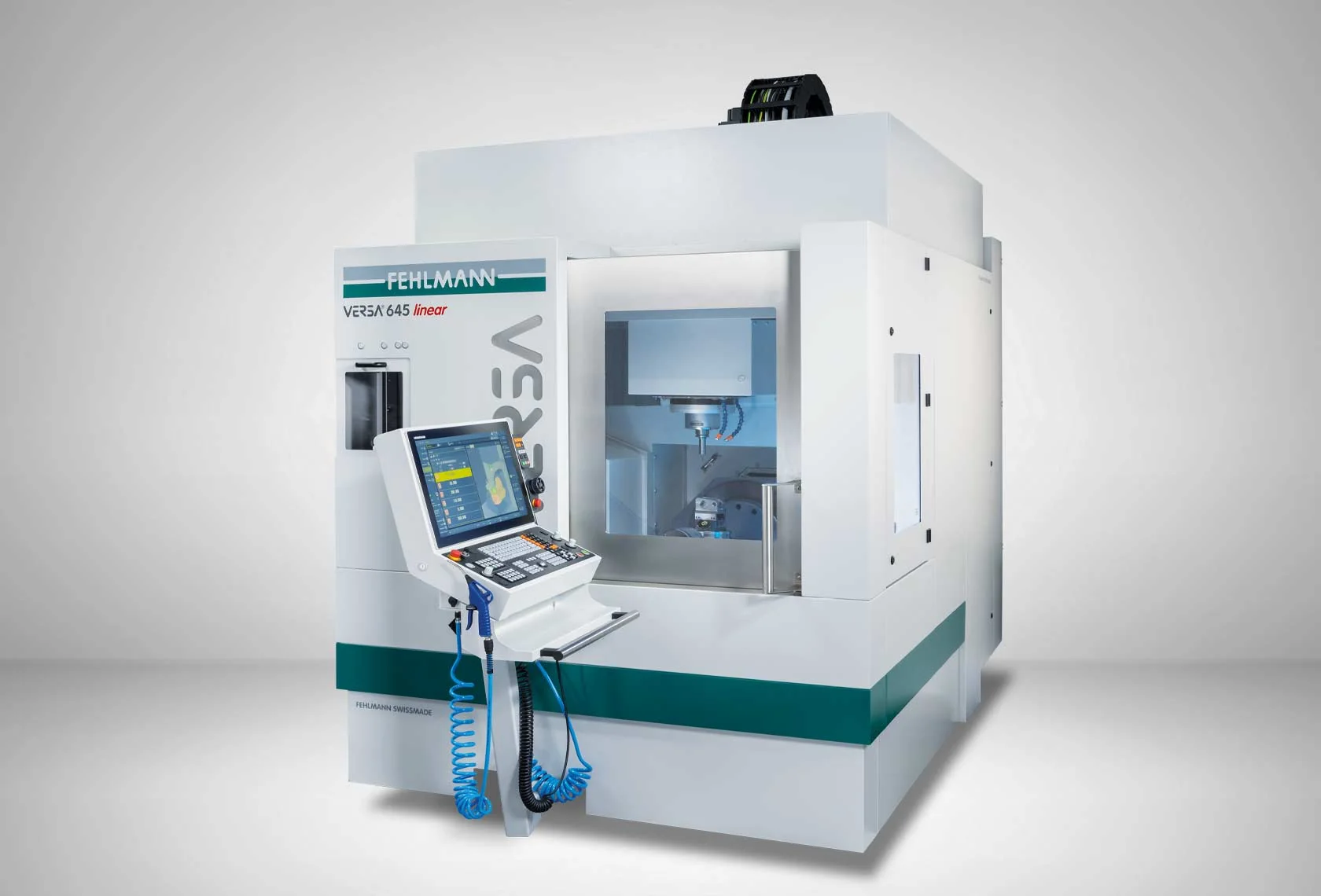

Под заказFehlmann VERSA 645 LINEAR
Портальные 5-осевые центры
Компактный 5-осевой портальный центр Fehlmann с линейными приводами. Ход 350 × 500 × 320 мм, ось A 255° и ось C 360°, деталь Ø до 350 мм / H330 мм. Шпиндель HSK-E50 до 42 000 об/мин, магазин до 600 позиций, управление Heidenhain TNC7. Масса 7500 кг.

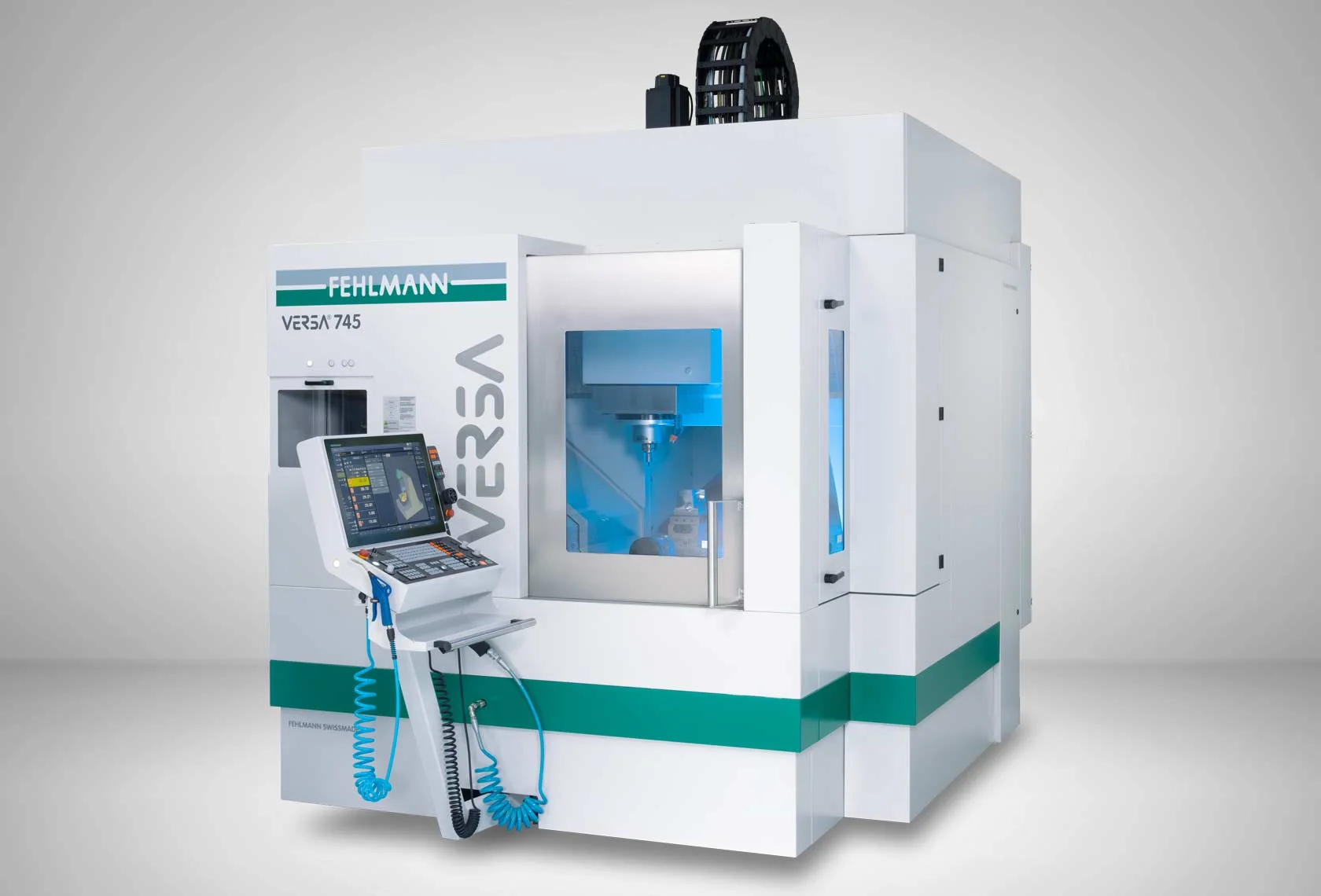

Под заказFehlmann VERSA 745
Портальные 5-осевые центры
5-осевой портальный центр Fehlmann для полной обработки средних и крупных деталей. Ход 500 × 650 × 420 мм, ось A 255° и ось C 360°, деталь Ø до 500 мм / H400 мм. Шпиндель HSK-A63 до 30 000 об/мин, магазин до 600 позиций, управление Heidenhain TNC7. Масса 10 000 кг.

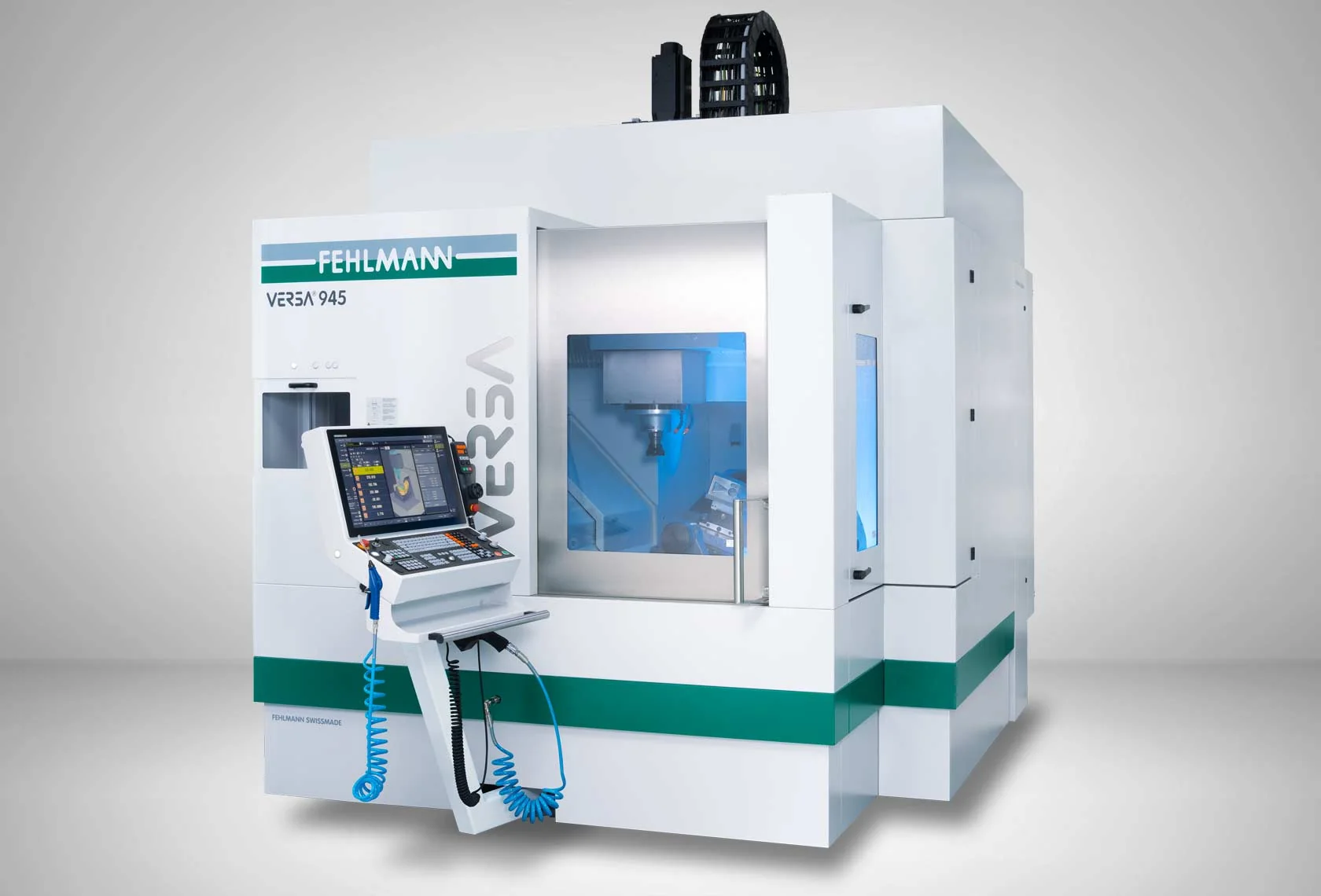

Под заказFehlmann VERSA 945
Портальные 5-осевые центры
Флагманский 5-осевой портальный центр Fehlmann для полной обработки крупных деталей Ø до 650 мм / H460 мм. Ход 650 × 800 × 500 мм, ось A 255° и ось C 360°, шпиндель HSK-A63 до 30 000 об/мин, магазин до 600 позиций. Масса 12 000 кг, управление Heidenhain TNC7.
Под заказGU3 Five
Портальные 5-осевые центры
Компактный портальный 5-осевой центр HURON серии GU Five - входная модель линейки. Поворотный стол Ø 320 мм, нагрузка 150 кг, рабочая зона 420 x 520 x 420 мм. Оси A (±120°) и C (360°). Шпиндель 18 000 об/мин, Siemens 26 кВт, магазин 32 инструмента, точность позиционирования 0,004 мм.
Под заказGU5 Five
Портальные 5-осевые центры
Портальный 5-осевой центр HURON серии GU Five в универсальном среднем типоразмере. Поворотный стол Ø 500 мм, нагрузка 400 кг, рабочая зона 600 x 700 x 500 мм. Оси A (±120°) и C (360°). Шпиндель 18 000 об/мин, Siemens 30 кВт, магазин 40 инструментов, точность 0,006 мм.
Под заказGU6 Five
Портальные 5-осевые центры
Портальный 5-осевой центр HURON серии GU Five с увеличенной рабочей зоной 800 x 900 x 650 мм. Поворотный стол Ø 650 мм, нагрузка 600 кг. Оси A (±120°) и C (360°). Шпиндель 18 000 об/мин, Siemens 30 кВт, магазин 40 инструментов, точность 0,006 мм.
Под заказGU8 Five
Портальные 5-осевые центры
Старшая модель портальной серии HURON GU Five с поворотным столом Ø 800 мм, нагрузкой 1000 кг и рабочей зоной 1000 x 1100 x 650 мм. Оси A (±120°) и C (360°). Шпиндель 18 000 об/мин, Siemens 30 кВт, магазин 40 инструментов, точность позиционирования 0,008 мм.

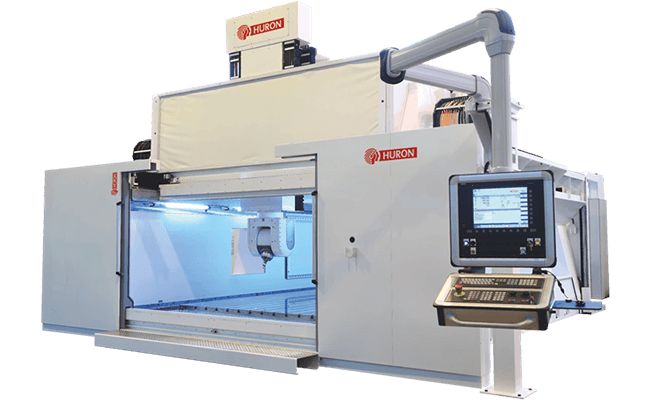

Под заказKXG 30-15
Портальные 5-осевые центры
Портальный 5-осевой центр HURON серии KXG с рабочей зоной 3000 x 1500 x 1250 мм. Двухколонная портальная конструкция с подвижным порталом. Оси B (±105°) и C (±200°), скорость поворотных осей 100 об/мин. Шпиндель HSK 63-A 20 000 об/мин, 75/60 кВт (S6/S1), 75/60 Нм.
Под заказKXG 45-14
Портальные 5-осевые центры
Портальный 5-осевой центр HURON серии KXG с рабочей зоной 4500 x 1400 x 800 мм под протяженные детали. Подвижный портал, оси B (±105°) и C (±200°), шпиндель HSK 63-A 20 000 об/мин, 75/60 кВт (S6/S1). Стол 4700 x 1390 мм, нагрузка 18 000 кг, магазин 40 инструментов, масса станка 60 000 кг.
Под заказKXG 45-23
Портальные 5-осевые центры
Портальный 5-осевой центр HURON серии KXG с увеличенным пролетом портала: рабочая зона 4500 x 2300 x 800 мм. Оси B (±105°) и C (±200°), шпиндель HSK 63-A 20 000 об/мин, 75/60 кВт (S6/S1). Стол 4700 x 2480 мм, нагрузка 21 000 кг, магазин 40 инструментов, масса станка 80 000 кг.
Под заказKXG 60-23
Портальные 5-осевые центры
Крупный портальный 5-осевой центр HURON серии KXG с рабочей зоной 6000 x 2300 x 800 мм. Оси B (±105°) и C (±200°), шпиндель HSK 63-A 20 000 об/мин, 75/60 кВт (S6/S1). Стол 6200 x 2480 мм, нагрузка 25 000 кг, магазин 40 инструментов, масса станка 90 000 кг.
Под заказKXG 90-23
Портальные 5-осевые центры
Флагман серии KXG и крупнейший портальный 5-осевой центр HURON с рабочей зоной 9000 x 2300 x 800 мм. Оси B (±105°) и C (±200°), шпиндель HSK 63-A 20 000 об/мин, 75/60 кВт (S6/S1). Стол 9000 x 2480 мм, нагрузка 52 000 кг, магазин 40 инструментов, масса станка 120 000 кг.
Под заказKXG Series
Портальные 5-осевые центры
KXG Series - 5-осевые портальные центры Jyoti с подвижным порталом из бетонных стен, линейными моторами (ускорение до 18 м/с²) и вилочной головкой с прямым приводом осей B (±95°) и C (±190°). HSK 63A 20000 об/мин 75 кВт, грузоподъёмность до 30 тонн, 40 инструментов. Пять моделей.

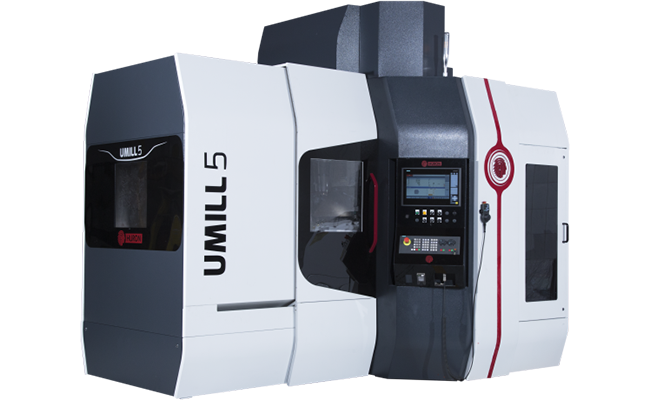

Под заказU Mill 5
Портальные 5-осевые центры
Компактный портальный 5-осевой центр HURON с рабочей зоной 500 x 560 x 450 мм и поворотным столом на люльке. Оси A (+20°/-110°, 25 об/мин) и C (360°, 45 об/мин). Шпиндель ISO 40 10 000 об/мин, 18 кВт, 173 Нм, магазин 30 инструментов, точность позиционирования ±0,015 мм.

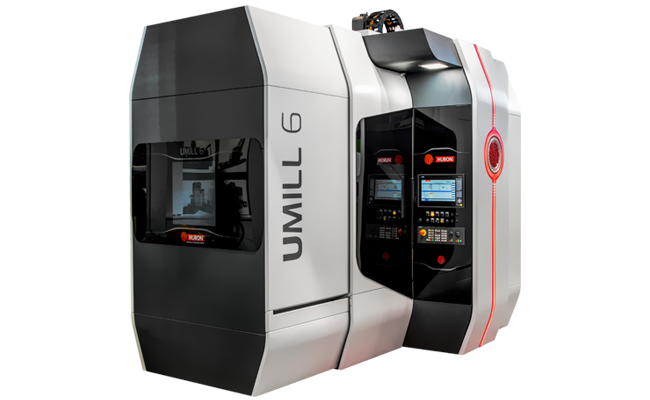

Под заказU Mill 6
Портальные 5-осевые центры
Компактный портальный 5-осевой центр HURON с увеличенной рабочей зоной 700 x 740 x 550 мм и поворотным столом Ø 630 мм на люльке. Оси A (+20°/-110°, 20 об/мин) и C (360°, 35 об/мин). Шпиндель ISO 40 10 000 об/мин, 18 кВт, 173 Нм, нагрузка на стол 600 кг, магазин 30 инструментов, точность ±0,015 мм.
Подробное описание
Портальные 5-осевые обрабатывающие центры представляют собой элитное оборудование, объединяющее портальную конструкцию для обработки крупногабаритных деталей с полноценной 5-осевой кинематикой для обработки сложнейших поверхностей. Эти гиганты характеризуются возможностью обработки деталей длиной до 15 метров, грузоподъемностью рабочего стола до 150 тонн, одновременной 5-осевой обработкой сложнейших поверхностей, портальной конструкцией для максимальной жесткости и стабильности, универсальными головками с осями A/B/C.
Портальные 5-осевые центры применяются в аэрокосмической промышленности (корпусные панели фюзеляжей, крупногабаритные силовые элементы, лонжероны крыла, крупные детали планера), энергетическом машиностроении (корпуса турбин, роторы больших размеров, лопатки энергетических турбин), судостроении (гребные винты больших судов, элементы корпусных конструкций), ветроэнергетике (корпуса редукторов ветрогенераторов), производстве крупногабаритных форм (матрицы для автомобильных кузовов, корпусов лодок).
Основные преимущества портальных 5-осевых центров: обработка крупногабаритных деталей сложной формы за одну установку, высочайшая жесткость портальной конструкции (две опоры), одновременная 5-осевая обработка сложнейших поверхностей, возможность обработки сверхтяжелых деталей (до 150 тонн), точность независимо от размера детали, универсальные головки с несколькими осями вращения, возможность установки дополнительного оборудования (лазерные системы измерения), автоматическая смена головок для расширения возможностей, экономия времени (одна установка вместо нескольких операций).
Современные портальные 5-осевые центры оснащаются рабочими столами размером от 3000×2000 до 15000×6000 мм, ходами портала по оси X до 15000 мм (стандартно 6000 мм у DMG MORI DMU 600 Gantry linear с возможностью расширения), универсальными фрезерными головками с осями B/C (±120° / ±360°), мощными шпинделями (40-100 кВт, 6000-18000 об/мин), инструментальными магазинами на 100-300 инструментов, точностью позиционирования ±0.008-0.015 мм на всей длине, точечной нагрузкой до 15000 кг/м², линейными приводами по осям X/Y/Z для абсолютной контурной точности, системами лазерного контроля и адаптивного управления (компенсация температурных деформаций), быстрыми перемещениями до 60 м/мин.
В нашем каталоге представлены портальные 5-осевые центры от ведущих производителей: DMG MORI (Gantry серия с линейными приводами - DMU 200/340/600 Gantry linear; Portal серия для крупногабаритных работ - DMU/DMC 210/270/340/600 P), Jyoti CNC (KXG серия гантрийных центров - KXG 30-15, KXG 45-14, KXG 45-23, KXG 60-23, KXG 90-23 с различными размерами рабочей зоны), HURON (KXG серия французских портальных 5-осевых центров для авиационной промышленности).
