KXG 45-23

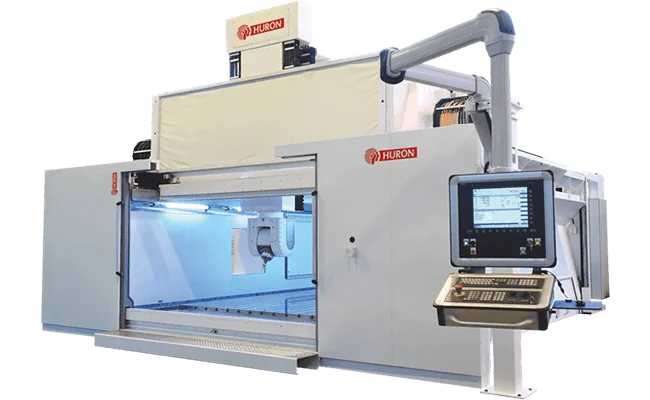

Портальный 5-осевой центр HURON серии KXG с увеличенным пролетом портала: рабочая зона 4500 x 2300 x 800 мм. Оси B (±105°) и C (±200°), шпиндель HSK 63-A 20 000 об/мин, 75/60 кВт (S6/S1). Стол 4700 x 2480 мм, нагрузка 21 000 кг, магазин 40 инструментов, масса станка 80 000 кг.
Технические характеристики
- Стол
- 4700 x 2480 мм
- Ходы X/Y/Z
- 4500 x 2300 x 800 мм
- Шпиндель
- 20 000 об/мин, HSK 63-A, 75/60 кВт (S6/S1), 75/60 Нм
- Тип станка
- Портальный 5-осевой центр (gantry, подвижный портал)
- Быстрый ход
- 60 м/мин по X/Y, 45 м/мин по Z
- Масса станка
- около 80 000 кг
- Вращательные оси
- B (±105°), C (±200°), 100 об/мин, 4000 Нм
- Магазин инструмента
- 40 позиций
- Допустимая нагрузка на стол
- 21 000 кг
Подробное описание
KXG 45-23 - портальный 5-осевой центр серии KXG от HURON с увеличенным расстоянием между колоннами портала до 2300 мм по оси Y. Конфигурация 45-23 объединяет значительный ход по X (4500 мм) с широким пролетом портала и создает рабочую зону для деталей большой площади: широких панелей, плитовых оснований и крупных корпусных отливок.
Расширенный пролет требует повышенной жесткости поперечного моста. Ее обеспечивают массивные ребристые чугунные отливки с оптимизированным распределением материала. Двухколонная портальная конструкция воспринимает силы резания симметрично - это особенно важно при обработке в средней зоне широкой заготовки, где консольный вылет инструмента от опорных точек был бы максимальным на обычных станках.
Поворотная 5-осевая головка с непрерывными осями B (±105°) и C (±200°) ведет симультанную обработку сложных поверхностей по всей площади рабочей зоны без смещения заготовки. Скорость поворотных осей - 100 об/мин, момент на каждой - 4000 Нм. Масштабируемая система ЧПУ работает с крупными управляющими программами и сложными траекториями инструмента.
Шпиндель HSK 63-A: 20 000 об/мин, 75 кВт в S6 (60 кВт в S1), 75 Нм в S6 (60 Нм в S1). Стол 4700 x 2480 мм принимает нагрузку до 21 000 кг. Быстрые перемещения: 60 м/мин по X/Y, 45 м/мин по Z. Магазин на 40 инструментов. Масса станка около 80 000 кг.
Кому подходит: производствам широких аэрокосмических панелей из алюминия и композитных материалов, изготовителям крупных матриц и пресс-форм для автомобильной и авиационной промышленности, предприятиям тяжелого машиностроения под корпуса редукторов и опорные плиты, судостроительным производствам под широкие корпусные секции и рулевые устройства.
