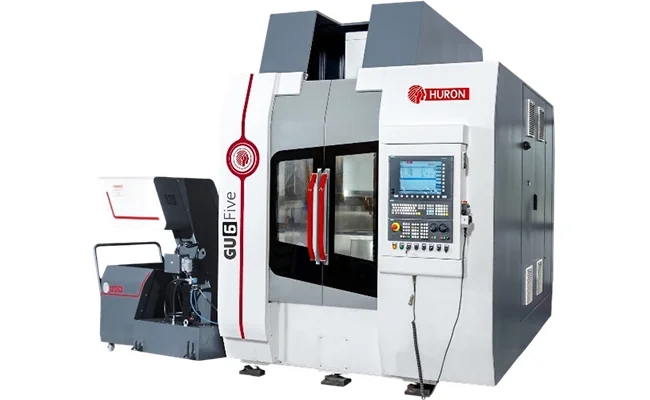

GU6 Five
Портальный 5-осевой центр HURON серии GU Five с увеличенной рабочей зоной 800 x 900 x 650 мм. Поворотный стол Ø 650 мм, нагрузка 600 кг. Оси A (±120°) и C (360°). Шпиндель 18 000 об/мин, Siemens 30 кВт, магазин 40 инструментов, точность 0,006 мм.
Технические характеристики
- Ходы X/Y/Z
- 800 x 900 x 650 мм
- Шпиндель
- 18 000 об/мин, Siemens 30 кВт
- Тип станка
- Портальный 5-осевой центр
- Масса станка
- 13 000 кг
- Поворотный стол
- Ø 650 мм
- Вращательные оси
- A (±120°), C (360°), 25/75 об/мин
- Магазин инструмента
- 40 позиций
- Опция токарного стола
- до 700 об/мин
- Допустимая нагрузка на стол
- 600 кг
- Расстояние от носа шпинделя до стола
- 150-800 мм
- Точность позиционирования / повторяемость
- 0,006 / 0,003 мм
Подробное описание
GU6 Five - расширенный типоразмер портальной серии GU Five от HURON. По сравнению с GU5 Five станок дает больший стол, больший допустимый вес детали и увеличенные ходы по всем линейным осям. Рабочая зона 800 x 900 x 650 мм закрывает номенклатуру корпусов, силовых кронштейнов, элементов авиационной оснастки, пресс-форм и деталей энергетического оборудования среднего размера.
Портальная архитектура сохраняет жесткость при работе с тяжелыми заготовками. Поворотно-наклонный стол A/C обеспечивает обработку пяти сторон без переустановки. Ось A работает в диапазоне ±120°, ось C - на 360°, скорости поворотных осей - 25 и 75 об/мин. Опциональный токарный режим стола до 700 об/мин открывает сценарии обработки деталей с поверхностями вращения.
Шпиндель 18 000 об/мин с двигателем Siemens 30 кВт поддерживает как высокоскоростную чистовую обработку, так и уверенную получистовую обработку стали и титана. Магазин на 40 инструментов подходит для многооперационных циклов.
Точность позиционирования 0,006 мм и повторяемость 0,003 мм отвечают требованиям прецизионного производства. Масса станка 13 000 кг.
Кому подходит: производствам средних и крупных корпусных деталей, изготовителям авиационной оснастки, кронштейнов и элементов силовых конструкций, цехам пресс-форм и штампов со сложными формообразующими поверхностями, предприятиям энергетического и общего машиностроения. GU6 Five заметно увеличивает рабочую зону относительно компактных моделей, но не требует перехода к тяжелым конфигурациям GU8 или KXG.
