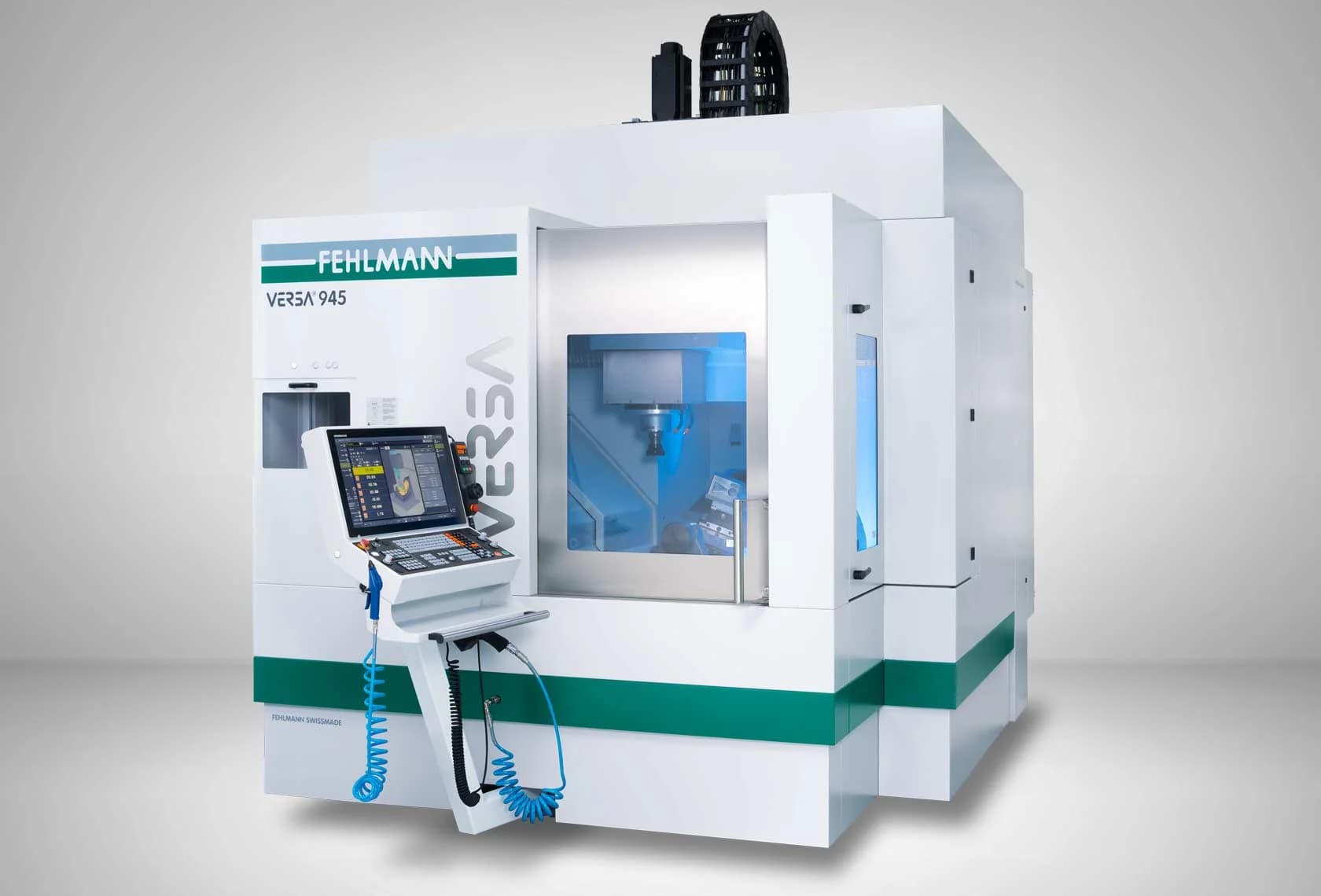

Fehlmann VERSA 945
Флагманский 5-осевой портальный центр Fehlmann для полной обработки крупных деталей Ø до 650 мм / H460 мм. Ход 650 × 800 × 500 мм, ось A 255° и ось C 360°, шпиндель HSK-A63 до 30 000 об/мин, магазин до 600 позиций. Масса 12 000 кг, управление Heidenhain TNC7.
Технические характеристики
- Масса
- 12 000 кг
- Тип станка
- 5-осевой портальный обрабатывающий центр с наклонно-поворотным столом
- Система ЧПУ
- Heidenhain TNC7, сенсорный экран 19"
- Ход по X / Y / Z
- 650 / 800 / 500 мм
- Шпиндель HSK-A63
- 14 000 / 18 000 / 24 000 / 30 000 об/мин, мощность 26,3 / 26,3 / 25 / 13,7 кВт
- Производитель
- Fehlmann AG Maschinenfabrik (Зеон, Швейцария)
- Количество осей
- 5 (одновременная 5-осевая интерполяция)
- Габариты (Ш × Г × В)
- 2700 × 2970 × 3550 мм
- Ось A (наклон стола)
- 255° (+120° / -135°)
- Быстрые перемещения
- 50 000 мм/мин (все оси)
- Ось C (вращение стола)
- 360° непрерывно
- Магазин инструментов
- дисковый 48 или 80; реечный 112-600
- Максимальная деталь (5-осевая)
- Ø 650 мм / H 460 мм
- Расстояние стол - торец шпинделя
- 150-650 мм
Подробное описание
VERSA 945 - старшая модель в портальной линейке Fehlmann, построенная для полной 5-осевой обработки крупных деталей за одну установку. Портальная конструкция с массой 12 000 кг даёт жёсткость, нужную для тяжёлого чернового фрезерования инструментальных сталей и одновременно для чистовых проходов с точностью единиц микрометров. Рабочая зона 650 × 800 × 500 мм с деталью Ø до 650 мм / H до 460 мм закрывает основной спектр крупных пресс-форм, монолитных авиационных компонентов и энергетических узлов.
Наклонно-поворотный стол с осью A 255° (+120° / -135°) и непрерывной осью C 360° даёт доступ ко всем пяти граням детали без переустановки. Расстояние от стола до торца шпинделя 150-650 мм - заготовки высотой до 650 мм без замены оснастки. Быстрые перемещения 50 000 мм/мин по всем осям сокращают вспомогательное время на длинных контурах.
Четыре варианта шпинделя HSK-A63: 14 000 об/мин / 26,3 кВт для тяжёлого фрезерования, 18 000 об/мин / 26,3 кВт универсальный, 24 000 об/мин / 25 кВт для пресс-форм и алюминия, 30 000 об/мин / 13,7 кВт для высокоскоростной обработки графита и меди. Один станок закрывает черновую и чистовую обработку без замены шпиндельного узла.
Магазин инструментов - на выбор: дисковый 48 или 80 позиций для компактной компоновки, либо реечный масштабируемый 112-600 позиций для суточной безоператорной работы с полным арсеналом инструментов. Управление - Heidenhain TNC7 с сенсорным экраном 19" и интеграцией FEHLMANN MCM для управления автоматизацией, очередью паллет и заданий.
Габарит станка 2700 × 2970 × 3550 мм. Производитель - Fehlmann AG (Зеон, Швейцария), разработка и сборка полностью в Швейцарии с 1930 года, около 200 сотрудников.
Кому подходит: крупным инструментальным производствам пресс-форм и штампов, контрактным заводам авиакосмической и медицинской отраслей, производствам энергетического оборудования, где нужна полная 5-осевая обработка крупногабаритных деталей с высокой жёсткостью и длительной безоператорной работой.
