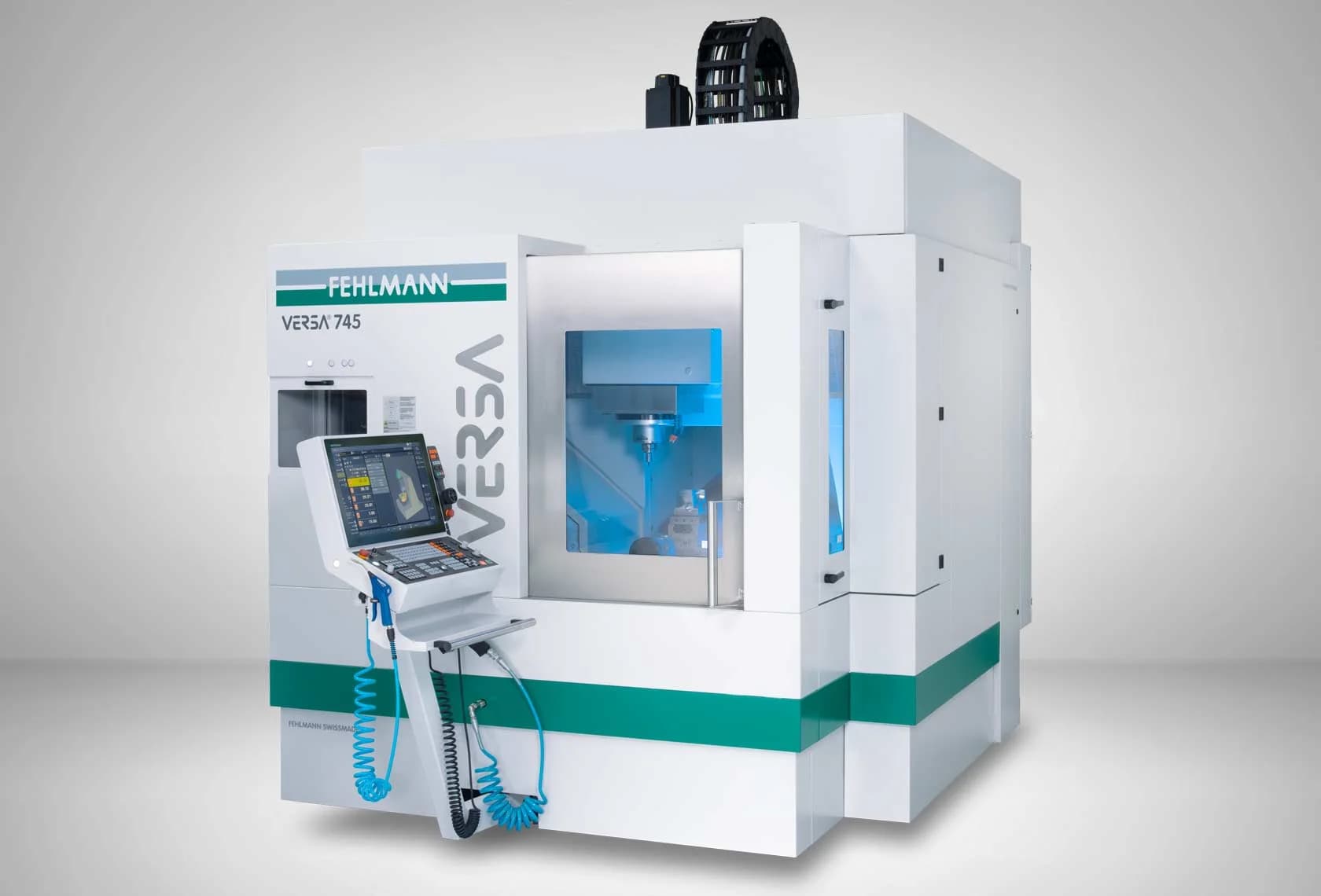

Fehlmann VERSA 745
5-осевой портальный центр Fehlmann для полной обработки средних и крупных деталей. Ход 500 × 650 × 420 мм, ось A 255° и ось C 360°, деталь Ø до 500 мм / H400 мм. Шпиндель HSK-A63 до 30 000 об/мин, магазин до 600 позиций, управление Heidenhain TNC7. Масса 10 000 кг.
Технические характеристики
- Масса
- 10 000 кг
- Тип станка
- 5-осевой портальный обрабатывающий центр с наклонно-поворотным столом
- Система ЧПУ
- Heidenhain TNC7, сенсорный экран 19"
- Ход по X / Y / Z
- 500 / 650 / 420 мм
- Шпиндель HSK-A63
- 14 000 / 18 000 / 24 000 / 30 000 об/мин, мощность 26,3 / 26,3 / 25 / 13,7 кВт (S6)
- Производитель
- Fehlmann AG Maschinenfabrik (Зеон, Швейцария)
- Количество осей
- 5 (одновременная 5-осевая интерполяция)
- Габариты (Ш × Г × В)
- 2430 × 2730 × 3250 мм
- Ось A (наклон стола)
- 255° (+120° / -135°)
- Быстрые перемещения
- 50 000 мм/мин
- Ось C (вращение стола)
- 360° непрерывно
- Магазин инструментов
- дисковый 42 или 74; реечный 112-600
- Максимальная деталь (5-осевая)
- Ø 500 мм / H 400 мм
- Расстояние стол - торец шпинделя
- 100-520 мм
Подробное описание
VERSA 745 - 5-осевой портальный центр среднего класса с наклонно-поворотным столом для полной обработки детали за один зажим. Портальная конструкция массой 10 000 кг и габаритом 2430 × 2730 × 3250 мм даёт жёсткость для тяжёлого чернового фрезерования и стабильность допусков на финишных проходах. Рабочая зона 500 × 650 × 420 мм с деталью Ø до 500 мм / H до 400 мм закрывает основной спектр пресс-форм, монолитных авиационных компонентов и корпусных деталей.
Наклонно-поворотный стол с осью A 255° (+120° / -135°) и непрерывной осью C 360° даёт доступ ко всем пяти граням детали без переустановки. Расстояние от стола до торца шпинделя 100-520 мм. Быстрые перемещения 50 000 мм/мин по всем осям сокращают вспомогательное время на длинных контурах.
Четыре варианта шпинделя HSK-A63: 14 000 об/мин / 26,3 кВт для тяжёлого фрезерования, 18 000 об/мин / 26,3 кВт универсальный, 24 000 об/мин / 25 кВт для пресс-форм и алюминия, 30 000 об/мин / 13,7 кВт для HSM графита и меди. Один станок закрывает черновую и чистовую обработку без замены шпиндельного узла.
Магазин инструментов - на выбор: дисковый 42 или 74 позиции для компактной компоновки, либо реечный 112-600 позиций для суточной безоператорной работы с полным арсеналом. Управление - Heidenhain TNC7 с сенсорным экраном 19" и интеграцией FEHLMANN MCM для управления автоматизацией, очередью паллет и заданий.
Производитель - Fehlmann AG (Зеон, Швейцария), разработка и сборка полностью в Швейцарии с 1930 года.
Кому подходит: крупным инструментальным цехам с пресс-формами и вставками средних и крупных габаритов, контрактным производствам авиационных и медицинских деталей, где нужна полная 5-осевая обработка на жёсткой портальной платформе с возможностью расширения под безоператорные циклы.
