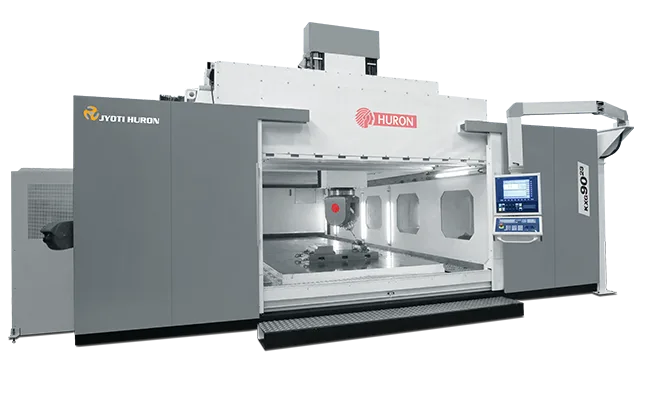

KXG Series
KXG Series - 5-осевые портальные центры Jyoti с подвижным порталом из бетонных стен, линейными моторами (ускорение до 18 м/с²) и вилочной головкой с прямым приводом осей B (±95°) и C (±190°). HSK 63A 20000 об/мин 75 кВт, грузоподъёмность до 30 тонн, 40 инструментов. Пять моделей.
Технические характеристики
- Тип
- электрошпиндель
- Ось B
- ±95° (поворот вилочной головки)
- Ось C
- ±190° (вращение)
- Мощность
- 75/80 кВт (S6-40%/S1)
- Технология
- линейные моторы
- Ход по оси X
- 3000 мм
- Ход по оси Y
- 1500 мм
- Ход по оси Z
- 1250 мм
- Ускорение (X)
- 4 м/с²
- Ускорение (Y)
- 4,5 м/с²
- Ускорение (Z)
- 6 м/с²
- Конус шпинделя
- HSK 63A
- Крутящий момент
- 75/60 Нм
- Скорость осей B/C
- 100 об/мин
- Тип инструмента
- HSK 63A
- Повторяемость (B/C)
- ±5 угловых секунд
- Быстрая траверса (Z)
- 45 м/мин
- Быстрая траверса (X/Y)
- 60 м/мин
- Максимальная скорость
- 20000 об/мин
- Вместимость инструментов
- 40
- Повторяемость (линейные оси)
- ±5-6 мкм
- Максимальная грузоподъемность
- 13000 кгс
- Максимальная длина инструмента
- 300 мм
- Максимальная масса инструмента
- 8 кг
- Максимальный диаметр инструмента
- 90 мм
- Неопределенность позиционирования (X)
- ±50 мкм
- Неопределенность позиционирования (Y)
- ±15 мкм
- Неопределенность позиционирования (Z)
- ±10 мкм
- Неопределенность позиционирования (B/C)
- ±10 угловых секунд
- Максимальное ускорение (с линейными моторами)
- до 18 м/с²
Подробное описание
KXG - флагманская портальная 5-осевая линейка Jyoti для крупногабаритных деталей массой до 30 тонн. Это старший брат KX Large: портал из бетонных стен, линейные моторы вместо ШВП, ускорение до 18 м/с². Целевая задача - прецизионная обработка крупногабаритных сложных компонентов от черновой до финишной за один установ.
Кинематика - 3+2: три линейных оси X/Y/Z на линейных моторах плюс ось B (наклон вилочной головки ±95°) и ось C (вращение ±190°), обе с прямым приводом. Скорость B и C - 100 об/мин. Вилочная головка держит момент лучше непрерывной поворотной, диапазон ±95° по B перекрывает почти все типовые углы обработки.
Конструкция - подвижный портал из бетонных стен. Бетон против чугуна: выше демпфирование вибраций (в 6-10 раз), ниже тепловое расширение (в 10 раз), не резонирует на частотах фрезерования. На крупногабаритных деталях с длительными проходами резонанс станины - враг номер один. Бетон решает эту проблему кардинально. Портал перемещается по X над неподвижным столом с заготовкой.
Линейные моторы по X/Y (60 м/мин) и Z (45 м/мин). Против шарико-винтовой пары: нет механической передачи между двигателем и суппортом, нет износа винта, нет люфта. Ускорение до 18 м/с² - на крупногабаритных деталях с десятками тысяч коротких переходов между траекториями это сокращает вспомогательное время в разы. Базовое ускорение по X/Y/Z - 4-6 м/с², максимальное 18 м/с² в специальной конфигурации.
Прямой привод осей B и C - торкерный мотор без редуктора. Против червячной пары: нет мёртвого хода, нет износа зубьев, динамика 100 об/мин. Точность индексирования - 10 угловых секунд, повторяемость - 5". На 5-осевой контурной обработке люфт поворотной оси даёт огранку поверхности, которую не вывести постобработкой.
Шпиндель - электрошпиндель HSK 63A, 20000 об/мин, 75/80 кВт (S6-40%/S1), момент 75/60 Нм. Мощность 75 кВт - это серьёзно для HSK 63A; станок берёт как чистовую обработку алюминия на 20000 об/мин, так и силовое фрезерование стали с моментом 75 Нм. На крупногабаритных деталях с разными участками (черновая - сталь, чистовая - алюминий) универсальность шпинделя экономит отдельный станок.
40-инструментальный ATC под инструмент HSK 63A Ø до 90 мм, длиной до 300 мм, массой до 8 кг. Точность позиционирования по X - 20-50 мкм (в зависимости от модели и длины хода - на 9000 мм это физический предел), по Y/Z - 10-15 мкм. Повторяемость линейных осей - 5-6 мкм.
Серия: KXG 30-15 (X/Y/Z 3000/1500/1250 мм, 13000 кгс), KXG 45-14 (4500/1400/800 мм), KXG 45-23 (4500/2300/800 мм), KXG 60-23 (6000/2300/800 мм), KXG 90-23 (9000/2300/800 мм, 30000 кгс).
Кому подходит: крупным контрактным производствам и заводам аэрокосмической отрасли (детали планера, фюзеляжные элементы, лонжероны), энергетического машиностроения (корпуса турбин крупного габарита, элементы парогазовых установок), тяжёлого машиностроения. Производствам, где требуется 5-осевая обработка деталей до 30 тонн за один установ с термостабильностью бетонной станины.
