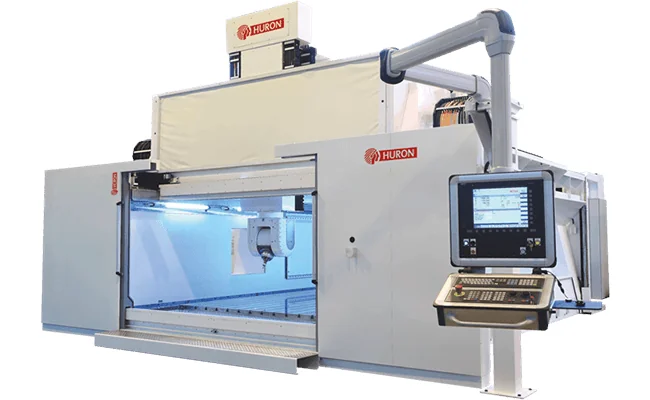

KXG 60-23
Крупный портальный 5-осевой центр HURON серии KXG с рабочей зоной 6000 x 2300 x 800 мм. Оси B (±105°) и C (±200°), шпиндель HSK 63-A 20 000 об/мин, 75/60 кВт (S6/S1). Стол 6200 x 2480 мм, нагрузка 25 000 кг, магазин 40 инструментов, масса станка 90 000 кг.
Технические характеристики
- Стол
- 6200 x 2480 мм
- Ходы X/Y/Z
- 6000 x 2300 x 800 мм
- Шпиндель
- 20 000 об/мин, HSK 63-A, 75/60 кВт (S6/S1), 75/60 Нм
- Тип станка
- Крупный портальный 5-осевой центр (gantry, подвижный портал)
- Быстрый ход
- 60 м/мин по X/Y, 45 м/мин по Z
- Масса станка
- около 90 000 кг
- Вращательные оси
- B (±105°), C (±200°), 100 об/мин, 4000 Нм
- Магазин инструмента
- 40 позиций
- Допустимая нагрузка на стол
- 25 000 кг
Подробное описание
KXG 60-23 - крупный портальный 5-осевой центр серии KXG от HURON с длиной хода по продольной оси до 6000 мм при ширине рабочей зоны 2300 мм. Станок представляет собой масштабированную версию портальной платформы KXG с усиленными колоннами и мостовой балкой увеличенного сечения. Конструкция рассчитана на высокие статические и динамические нагрузки при тяжелом фрезеровании и сверлении крупных заготовок из стали, чугуна и жаропрочных сплавов.
Двухколонная симметричная конструкция обеспечивает равномерное распределение нагрузки при движении поперечины и постоянство точности по всей длине хода без нарастания погрешностей. Подвижный портал перемещается вдоль неподвижной станины с закрепленной заготовкой.
5-осевая поворотная фрезерная головка с непрерывными осями B (±105°) и C (±200°) ведет симультанную обработку сложных контурных поверхностей, наклонных плоскостей и отверстий под произвольным углом. Скорость поворотных осей - 100 об/мин, момент на каждой - 4000 Нм. Это позволяет полностью обработать крупную деталь без переустановки.
Шпиндель HSK 63-A: 20 000 об/мин, 75 кВт в S6 (60 кВт в S1), 75 Нм в S6 (60 Нм в S1). Стол 6200 x 2480 мм принимает нагрузку до 25 000 кг. Быстрые перемещения: 60 м/мин по X/Y, 45 м/мин по Z. Система ЧПУ поддерживает управление несколькими синхронными осями, тепловую компенсацию и дистанционный мониторинг состояния. Магазин на 40 инструментов. Масса станка около 90 000 кг.
Кому подходит: тяжелому машиностроению под крупные корпуса редукторов, станины прессов и прокатных станов; предприятиям энергетического машиностроения под рабочие колеса гидротурбин и корпуса паровых турбин большой мощности; аэрокосмическим производствам под секции планера и крупные силовые конструкции; судостроительным заводам под гребные лопасти и румпели большого типоразмера.
