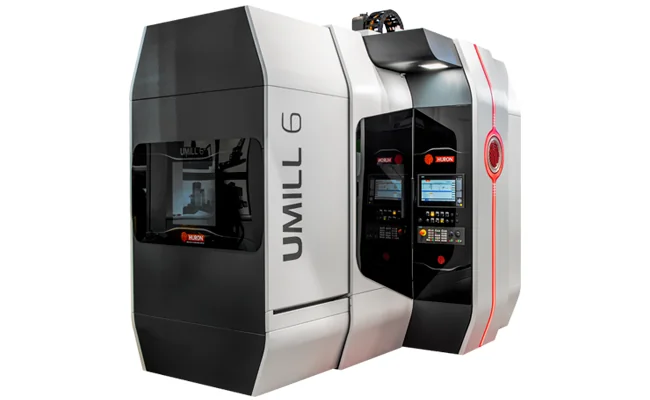

U Mill 6
Компактный портальный 5-осевой центр HURON с увеличенной рабочей зоной 700 x 740 x 550 мм и поворотным столом Ø 630 мм на люльке. Оси A (+20°/-110°, 20 об/мин) и C (360°, 35 об/мин). Шпиндель ISO 40 10 000 об/мин, 18 кВт, 173 Нм, нагрузка на стол 600 кг, магазин 30 инструментов, точность ±0,015 мм.
Технические характеристики
- Ходы X/Y/Z
- 700 x 740 x 550 мм
- Шпиндель
- 10 000 об/мин, ISO 40, 18 кВт, 173 Нм
- Тип станка
- Компактный портальный 5-осевой центр
- Быстрый ход
- 40 м/мин
- Поворотный стол
- Ø 630 мм, на люльке
- Вращательные оси
- A (+20°/-110°, 20 об/мин), C (360°, 35 об/мин)
- Точность (VDI/DGQ 3441)
- ±0,015 мм позиционирование, ±0,005 мм повторяемость
- Магазин инструмента
- 30 позиций
- Допустимая нагрузка на стол
- 600 кг
Подробное описание
U Mill 6 - компактный портальный 5-осевой обрабатывающий центр HURON, расширенная версия модели U Mill 5. Рабочая зона увеличена до 700 x 740 x 550 мм, диаметр поворотного стола - до 630 мм, грузоподъемность - до 600 кг. Расширенный диапазон позволяет использовать более массивную технологическую оснастку и обрабатывать более крупные заготовки, не переходя к следующему типоразмеру серии.
Портальная компоновка с жесткой симметричной несущей конструкцией из литого чугуна держит стабильность при черновых операциях с высокими силами резания. Это принципиально отличает класс от вертикальных консольных центров.
Поворотный стол на люльке с осями A (от +20° до -110°, 20 об/мин) и C (360°, 35 об/мин) открывает доступ к труднодоступным поверхностям и позволяет вести полный цикл 5-осевой обработки без промежуточных переустановок.
Шпиндель ISO 40: 10 000 об/мин, 18 кВт, 173 Нм. Крутящий момент рассчитан на черновое фрезерование стали и чугуна, точность хода - на финишные операции. Быстрый ход 40 м/мин по всем осям минимизирует вспомогательное время. Точность позиционирования ±0,015 мм и повторяемость ±0,005 мм (VDI/DGQ 3441) обеспечивает геометрическую точность, востребованную в ответственных отраслях.
Кому подходит: производствам автомобилестроения (корпуса, кронштейны, сложные кузовные детали), аэрокосмической промышленности, предприятиям железнодорожного транспорта, энергетического машиностроения и изготовителям 3D-форм и пресс-форм средней сложности. Большой диаметр стола в сочетании с полной 5-осевой функциональностью делает U Mill 6 универсальным выбором для производств с широкой номенклатурой сложных деталей.
