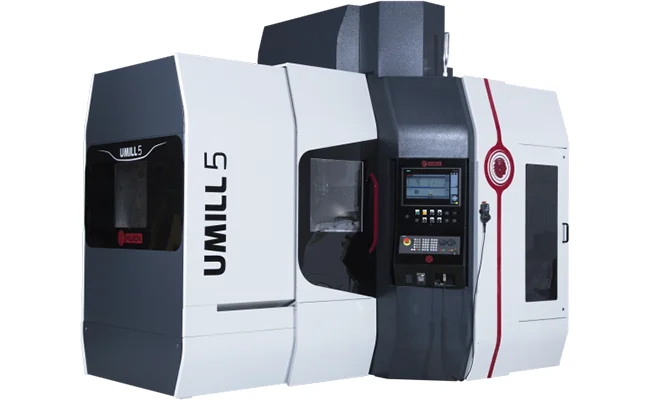

U Mill 5
Компактный портальный 5-осевой центр HURON с рабочей зоной 500 x 560 x 450 мм и поворотным столом на люльке. Оси A (+20°/-110°, 25 об/мин) и C (360°, 45 об/мин). Шпиндель ISO 40 10 000 об/мин, 18 кВт, 173 Нм, магазин 30 инструментов, точность позиционирования ±0,015 мм.
Технические характеристики
- Ходы X/Y/Z
- 500 x 560 x 450 мм
- Шпиндель
- 10 000 об/мин, ISO 40, 18 кВт, 173 Нм
- Тип станка
- Компактный портальный 5-осевой центр
- Быстрый ход
- 40 м/мин
- Поворотный стол
- на люльке
- Вращательные оси
- A (+20°/-110°, 25 об/мин), C (360°, 45 об/мин)
- Точность (VDI/DGQ 3441)
- ±0,015 мм позиционирование, ±0,005 мм повторяемость
- Магазин инструмента
- 30 позиций
Подробное описание
U Mill 5 - компактный портальный 5-осевой обрабатывающий центр HURON с рабочей зоной 500 x 560 x 450 мм. Поворотный стол установлен на люльке. Станок рассчитан на универсальную обработку сложных деталей от чернового до чистового этапа в одном установе.
Портальная компоновка дает жесткость станины при силовом фрезеровании и равномерное распределение сил резания. Это особенно важно при черновом удалении большого припуска, где консольная схема вертикальных центров уступает портальной. Стол на люльке с осями A (от +20° до -110°) и C (360°) открывает широкий угловой диапазон для доступа к сложным геометриям и пространственным поверхностям.
Шпиндель ISO 40: 18 кВт, 173 Нм, до 10 000 об/мин. Момент рассчитан на тяжелое черновое фрезерование стали и чугуна, точность хода - на финишные операции. Быстрый ход 40 м/мин по всем осям обеспечивает рациональное соотношение времен резания и холостых ходов.
Литая чугунная станина портального типа дает высокое демпфирование вибраций, характерное для продукции HURON. Магазин на 30 инструментов покрывает полный цикл многооперационной обработки. Точность позиционирования ±0,015 мм и повторяемость ±0,005 мм (VDI/DGQ 3441) соответствуют требованиям производства ответственных конструктивных деталей.
Кому подходит: предприятиям аэрокосмической и авиационной промышленности, автомобилестроения, производства железнодорожной техники и энергетического оборудования. Компактные габариты в сочетании с портальной жесткостью и полными 5-осевыми возможностями делают этот центр удобным выбором для предприятий с ограниченной производственной площадью.
