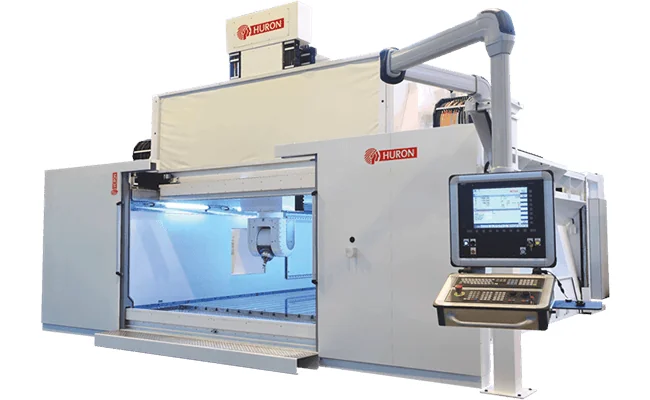

KXG 30-15
Портальный 5-осевой центр HURON серии KXG с рабочей зоной 3000 x 1500 x 1250 мм. Двухколонная портальная конструкция с подвижным порталом. Оси B (±105°) и C (±200°), скорость поворотных осей 100 об/мин. Шпиндель HSK 63-A 20 000 об/мин, 75/60 кВт (S6/S1), 75/60 Нм.
Технические характеристики
- Стол
- 3000 x 1500 мм
- Ходы X/Y/Z
- 3000 x 1500 x 1250 мм
- Шпиндель
- 20 000 об/мин, HSK 63-A, 75/60 кВт (S6/S1), 75/60 Нм
- Тип станка
- Портальный 5-осевой центр (gantry, подвижный портал)
- Быстрый ход
- 60 м/мин по X/Y, 45 м/мин по Z
- Масса станка
- около 80 000 кг
- Вращательные оси
- B (±105°), C (±200°), 100 об/мин, 4000 Нм
- Магазин инструмента
- 40 позиций
- Точность позиционирования
- 0,025 мм по X, 0,010 мм по Y/Z; повторяемость 0,005 мм
- Допустимая нагрузка на стол
- 13 000 кг
Подробное описание
KXG 30-15 - входная модель портальной 5-осевой серии KXG от HURON с рабочей зоной 3000 x 1500 x 1250 мм. Станок построен по схеме подвижного портала: колонны перемещаются вдоль неподвижной станины, на которой закреплена заготовка. Это исключает транспортировку тяжелой детали во время обработки и важно для крупногабаритных заготовок аэрокосмической и энергетической номенклатуры.
Двухколонная портальная конструкция воспринимает силы резания симметрично. Обе колонны гасят угловые деформации и держат стабильность точности по всей длине рабочего хода. Массивные литые чугунные направляющие с преднатягом обеспечивают виброгашение и долгосрочную стабильность.
5-осевая кинематика реализована через поворотную фрезерную головку с непрерывными осями B (±105°) и C (±200°). Скорость поворотных осей - 100 об/мин, крутящий момент на каждой оси - 4000 Нм. Головка позволяет вести симультанную 5-осевую обработку сложных контурных поверхностей, наклонных отверстий и карманов.
Шпиндель HSK 63-A: 20 000 об/мин, 75 кВт в режиме S6 (60 кВт в S1), 75 Нм в S6 (60 Нм в S1). Характеристики покрывают полный цикл от черновой до чистовой обработки. Стол 3000 x 1500 мм принимает нагрузку до 13 000 кг. Быстрые перемещения: 60 м/мин по X/Y, 45 м/мин по Z. Точность позиционирования: 0,025 мм по X, 0,010 мм по Y/Z, повторяемость 0,005 мм. Магазин на 40 инструментов. Масса станка около 80 000 кг.
Кому подходит: аэрокосмическим производствам под конструктивные элементы планера и силовые шпангоуты, предприятиям энергетического машиностроения под рабочие колеса турбин и корпуса компрессоров, изготовителям крупных пресс-форм и штампов для тяжелого машиностроения.
