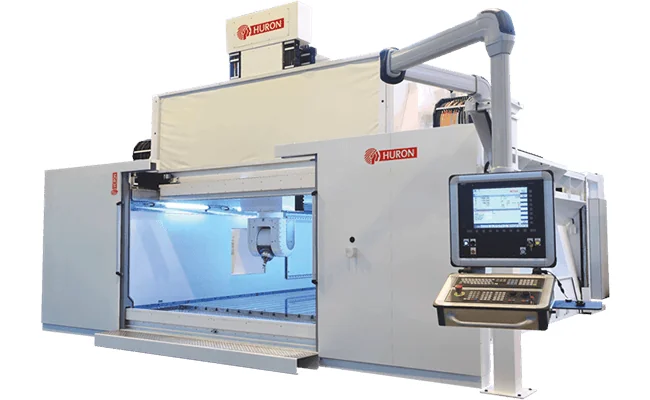

KXG 45-14
Портальный 5-осевой центр HURON серии KXG с рабочей зоной 4500 x 1400 x 800 мм под протяженные детали. Подвижный портал, оси B (±105°) и C (±200°), шпиндель HSK 63-A 20 000 об/мин, 75/60 кВт (S6/S1). Стол 4700 x 1390 мм, нагрузка 18 000 кг, магазин 40 инструментов, масса станка 60 000 кг.
Технические характеристики
- Стол
- 4700 x 1390 мм
- Ходы X/Y/Z
- 4500 x 1400 x 800 мм
- Шпиндель
- 20 000 об/мин, HSK 63-A, 75/60 кВт (S6/S1), 75/60 Нм
- Тип станка
- Портальный 5-осевой центр (gantry, подвижный портал)
- Быстрый ход
- 60 м/мин по X/Y, 45 м/мин по Z
- Масса станка
- около 60 000 кг
- Вращательные оси
- B (±105°), C (±200°), 100 об/мин, 4000 Нм
- Магазин инструмента
- 40 позиций
- Допустимая нагрузка на стол
- 18 000 кг
Подробное описание
KXG 45-14 - портальный 5-осевой центр серии KXG от HURON с расширенным ходом по оси X до 4500 мм при ширине рабочей зоны 1400 мм. Станок построен на той же двухколонной портальной платформе, что и все модели серии KXG, и оптимизирован под протяженные детали с постоянным или переменным профилем поперечного сечения.
Подвижный портал перемещается вдоль неподвижной станины с закрепленной заготовкой. Это исключает транспортировку тяжелой детали в процессе обработки. Жесткая чугунная конструкция с усиленным поперечным мостом нивелирует вибрационные нагрузки при тяжелом фрезеровании и держит равномерную точность по всей длине рабочего хода.
Поворотная 5-осевая фрезерная головка с непрерывными осями B (±105°) и C (±200°) ведет симультанную обработку сложнопрофильных поверхностей, наклонных плоскостей и отверстий под любым углом без переустановки крупногабаритной заготовки. Скорость поворотных осей - 100 об/мин, момент на каждой - 4000 Нм.
Шпиндель HSK 63-A: 20 000 об/мин, 75 кВт в S6 (60 кВт в S1), 75 Нм в S6 (60 Нм в S1). Стол 4700 x 1390 мм принимает нагрузку до 18 000 кг. Быстрые перемещения: 60 м/мин по X/Y, 45 м/мин по Z. Магазин на 40 инструментов. Масса станка около 60 000 кг.
Кому подходит: аэрокосмическому производству под лонжероны, панели фюзеляжа и стрингеры; судостроению под гребные валы и крупные литые корпусные элементы; энергетическому машиностроению под статоры, крышки турбин и другие ответственные детали.
