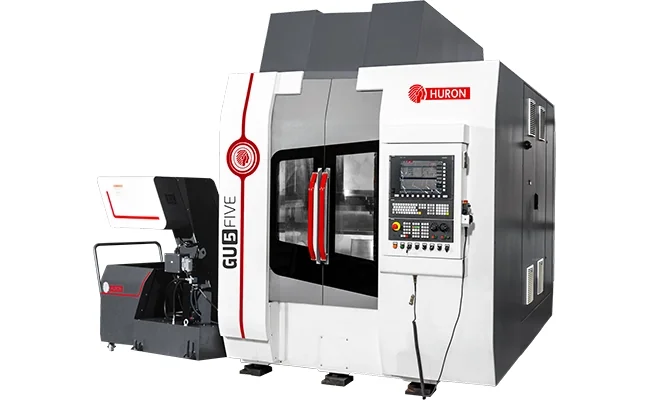

GU5 Five
Портальный 5-осевой центр HURON серии GU Five в универсальном среднем типоразмере. Поворотный стол Ø 500 мм, нагрузка 400 кг, рабочая зона 600 x 700 x 500 мм. Оси A (±120°) и C (360°). Шпиндель 18 000 об/мин, Siemens 30 кВт, магазин 40 инструментов, точность 0,006 мм.
Технические характеристики
- Ходы X/Y/Z
- 600 x 700 x 500 мм
- Шпиндель
- 18 000 об/мин, Siemens 30 кВт
- Тип станка
- Портальный 5-осевой центр
- Масса станка
- 10 000 кг
- Поворотный стол
- Ø 500 мм
- Вращательные оси
- A (±120°), C (360°), 50/75 об/мин
- Магазин инструмента
- 40 позиций
- Опция токарного стола
- до 1000 об/мин
- Допустимая нагрузка на стол
- 400 кг
- Расстояние от носа шпинделя до стола
- 100-600 мм
- Точность позиционирования / повторяемость
- 0,006 / 0,003 мм
Подробное описание
GU5 Five - средний универсальный типоразмер портальной серии GU Five от HURON. Станок находится в наиболее универсальной зоне серии: рабочая зона уже подходит для деталей среднего размера, но сохраняется компактность и высокая динамика. Поворотный стол Ø 500 мм с нагрузкой 400 кг позволяет обрабатывать корпуса, кронштейны, пресс-формы, медицинские заготовки и аэрокосмические элементы без перехода к более крупному GU6 или GU8.
Портальная кинематика серии GU Five снижает влияние несимметричных нагрузок и удерживает качество поверхности при 5-осевой интерполяции. Оси A (±120°) и C (360°) открывают доступ к пяти сторонам детали. Скорости поворотных осей - 50 и 75 об/мин. Опциональный токарный режим стола до 1000 об/мин расширяет сценарии обработки.
Шпиндель 18 000 об/мин с двигателем Siemens 30 кВт дает запас для чистовой обработки алюминия, стали, титана и инструментальных материалов. Магазин на 40 инструментов подходит для многооперационных циклов без постоянного вмешательства оператора.
Точность позиционирования 0,006 мм и повторяемость 0,003 мм отвечают требованиям прецизионного производства. Масса станка 10 000 кг.
Кому подходит: предприятиям, которым нужен один универсальный 5-осевой центр под широкую номенклатуру. В отличие от узкоспециализированных высокоскоростных моделей, GU5 Five делает ставку на баланс: рабочая зона, жесткость, инструментальная емкость и точность достаточны для большинства серийных и опытных задач.
