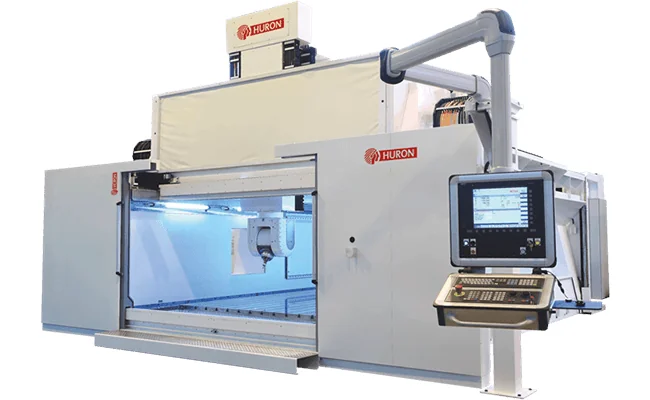

KXG 90-23
Флагман серии KXG и крупнейший портальный 5-осевой центр HURON с рабочей зоной 9000 x 2300 x 800 мм. Оси B (±105°) и C (±200°), шпиндель HSK 63-A 20 000 об/мин, 75/60 кВт (S6/S1). Стол 9000 x 2480 мм, нагрузка 52 000 кг, магазин 40 инструментов, масса станка 120 000 кг.
Технические характеристики
- Стол
- 9000 x 2480 мм
- Ходы X/Y/Z
- 9000 x 2300 x 800 мм
- Шпиндель
- 20 000 об/мин, HSK 63-A, 75/60 кВт (S6/S1), 75/60 Нм
- Тип станка
- Флагман серии KXG, крупнейший портальный 5-осевой центр
- Быстрый ход
- 60 м/мин по X/Y, 45 м/мин по Z
- Масса станка
- около 120 000 кг
- Вращательные оси
- B (±105°), C (±200°), 100 об/мин, 4000 Нм
- Магазин инструмента
- 40 позиций
- Допустимая нагрузка на стол
- 52 000 кг
Подробное описание
KXG 90-23 - флагман серии KXG от HURON и крупнейший портальный 5-осевой обрабатывающий центр в производственной программе компании. Ход по продольной оси X достигает 9000 мм при ширине рабочей зоны 2300 мм. Это переводит станок в категорию тяжелых обрабатывающих центров для производства деталей машиностроения экстра-класса.
Портальная конструкция с усиленными колоннами и массивной мостовой балкой проектировалась под максимальные нагрузки при черновом фрезеровании заготовок из высокопрочной стали и жаропрочных никелевых сплавов. Ключевое конструктивное решение KXG 90-23 - принцип подвижного портала: колонны перемещаются вдоль неподвижной станины с закрепленной заготовкой, что исключает необходимость транспортировки тяжелой детали в процессе обработки.
5-осевая поворотная фрезерная головка с непрерывными осями B (±105°) и C (±200°) ведет симультанную обработку по всем пяти осям и позволяет формировать сложные аэродинамические поверхности и пространственные контуры без смены установа. Скорость поворотных осей - 100 об/мин, момент на каждой - 4000 Нм.
Шпиндель HSK 63-A: 20 000 об/мин, 75 кВт в S6 (60 кВт в S1), 75 Нм в S6 (60 Нм в S1). Стол 9000 x 2480 мм принимает нагрузку до 52 000 кг. Быстрые перемещения: 60 м/мин по X/Y, 45 м/мин по Z. Масштабируемая система ЧПУ с расширенными функциями термокомпенсации и вибродиагностики держит стабильность точности на многочасовых циклах. Магазин на 40 инструментов. Масса станка около 120 000 кг.
Кому подходит: аэрокосмической промышленности под крупные секции фюзеляжа, лонжероны крыла и конструктивные элементы из алюминиевых и титановых сплавов; энергетическому машиностроению под корпуса крупных паровых и газовых турбин; тяжелому машиностроению под станины специального оборудования; судостроению под гребные валы, крупные кронштейны и корпусные конструкции максимальных типоразмеров.
