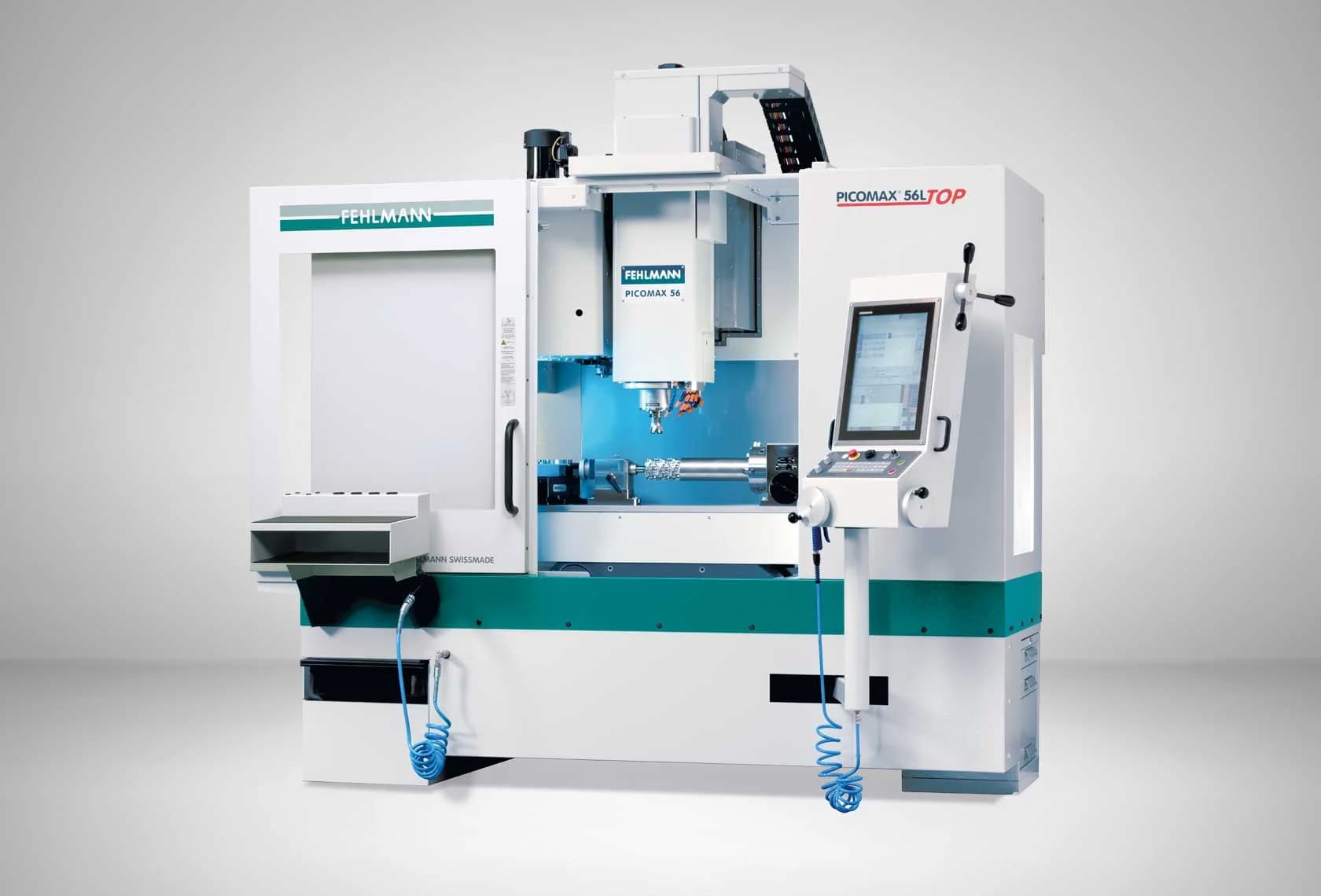

Fehlmann PICOMAX 56L TOP
Вертикальный обрабатывающий центр Fehlmann с удлинённым столом для длинномерных деталей. Ход 800 × 400 × 400 мм, стол 1400 × 480 мм, шпиндель 9,5 кВт / 60 Нм / 12 000 об/мин, стойка Heidenhain TNC7. Масса 3750 кг, опциональный магазин на 20 или 30 позиций.
Технические характеристики
- Масса
- 3750 кг без АСИ, 4000 кг с АСИ 20
- Шпиндель
- 50-12 000 об/мин, 9,5 кВт, 60 Нм (S6 40 % ПВ), жидкостное охлаждение
- Тип станка
- Вертикальный фрезерно-расточной обрабатывающий центр с удлинённым столом (3/4-осевой)
- Система ЧПУ
- Heidenhain TNC7, мультисенсорный дисплей
- Ход по X / Y / Z
- 800 / 400 / 400 мм
- Производитель
- Fehlmann AG Maschinenfabrik (Зеон, Швейцария)
- Количество осей
- 3 в базе, опционально 4-я через делительный стол
- Габариты (Ш × Г × В)
- 2500 × 1900 × 2500 мм
- Быстрые перемещения
- 30 000 мм/мин
- Магазин инструментов
- дисковый, опционально 20 или 30 позиций
- Рабочая поверхность стола
- 1400 × 480 мм
- Расстояние стол - торец шпинделя
- 120-520 мм
Подробное описание
PICOMAX 56L TOP - версия модели 56 TOP с удлинённой рабочей зоной для длинномерных деталей. Стол 1400 × 480 мм вмещает планки, направляющие, длинные матрицы и корпусные детали без переустановки. Ход X 800 мм закрывает детали длиной свыше 700 мм в непрерывном цикле, что снимает необходимость перестановки заготовки и потери допуска на повторном базировании.
Шпиндель Fehlmann жидкостного охлаждения выдаёт 9,5 кВт и 60 Нм в режиме S6 (40 % ПВ) при частоте до 12 000 об/мин. Один шпиндель закрывает сталь, чугун, алюминий и графит - от тяжёлого чернового фрезерования до чистовых проходов. Расстояние от стола до торца шпинделя 120-520 мм - детали высотой до полуметра без замены оснастки.
Управление - Heidenhain TNC7 с мультисенсорным дисплеем, 3D-симуляцией и расширенными циклами. Опциональный дисковый магазин 20 или 30 позиций ставится без ограничения фронтального доступа к столу - оператор сохраняет прямой ручной доступ для единичной переналадки. Базовая конфигурация 3-осевая, опционально 4-я ось через делительный стол.
Масса 3750 кг без АСИ и 4000 кг с АСИ на 20 позиций. Габарит 2500 × 1900 × 2500 мм - станок встаёт в типовую инструментальную мастерскую без специальной подготовки фундамента. Унификация с коротким 56 TOP: общие инструменты, программы, оснастка, обслуживание.
Кому подходит: производствам длинных корпусных деталей, изготовителям протяжённой прессовой и измерительной оснастки, авиационным subcontract-производствам планок и направящих, где нужна точная обработка длинномерных заготовок без переустановки на отдельном длинноходовом станке.
