Вертикальные обрабатывающие центры (VMC)
Вертикальные обрабатывающие центры (VMC) - наиболее универсальный и распространенный тип фрезерного оборудования с вертикально расположенным шпинделем. Обеспечивают высокую производительность при фрезеровании, сверлении, расточке и нарезании резьбы детале
Подробное описание
Вертикальные обрабатывающие центры (VMC - Vertical Machining Center) представляют собой универсальное фрезерное оборудование с вертикально расположенным шпинделем, оснащенное системой ЧПУ и автоматической сменой инструмента из магазина. Такая конфигурация обеспечивает отличную обзорность рабочей зоны для оператора, удобную установку и закрепление заготовок, эффективное удаление стружки вниз под действием силы тяжести, возможность обработки корпусных деталей, плит, фланцев, крышек и широкий диапазон применения от мелкосерийного до массового производства.
Вертикальные обрабатывающие центры широко применяются в машиностроении (корпусные детали, кронштейны, крышки), автомобильной промышленности (головки цилиндров, блоки двигателей, детали подвески), аэрокосмической отрасли (элементы конструкций, крепежные узлы), производстве форм и штампов (пресс-формы для литья пластмасс, штамповой оснастки), медицинской технике (корпуса приборов, держатели), электронной промышленности (корпуса, радиаторы). VMC составляют более 60% всех фрезерных центров в мире.
Основные преимущества вертикальных обрабатывающих центров: универсальность применения для широчайшего спектра деталей, отличная обзорность рабочей зоны и контроль процесса, удобная загрузка заготовок (сверху или сбоку), эффективное удаление стружки вниз, доступная стоимость по сравнению с HMC и 5-axis, широкий выбор моделей различных размеров (от компактных до портальных), возможность установки 4-й оси для расширения возможностей, простота программирования и наладки, большой выбор инструмента и оснастки.
Современные вертикальные обрабатывающие центры оснащаются рабочими столами размером от 400×400 до 2000×3000 мм, ходами по осям X/Y/Z от 500/400/400 до 3000/2000/1000 мм, мощными шпинделями (7.5-40 кВт, крутящий момент 100-500 Нм), частотой вращения до 24000 об/мин для высокоскоростной обработки, инструментальными магазинами на 20-120 инструментов с автосменой за 1.5-3 секунды, быстрыми перемещениями до 60 м/мин, точностью позиционирования ±0.003-0.01 мм, системами охлаждения инструмента СОЖ под давлением до 70 бар.

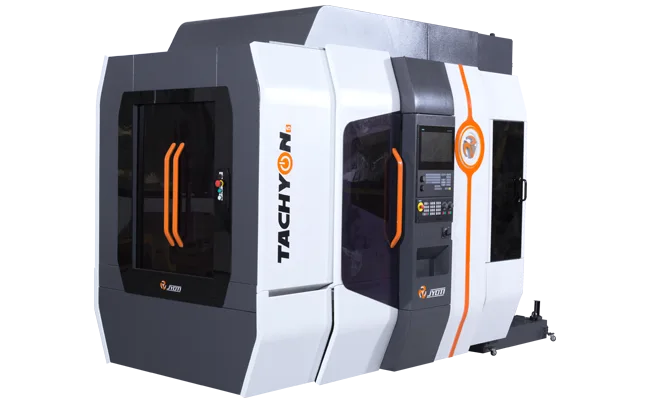

В нашем каталоге представлены вертикальные обрабатывающие центры от ведущих производителей: DMG MORI (M1, CMX V, DMV, NVX для различных задач, i-Series для автоматизации, DMP для портальных работ), Jyoti CNC (Tachyon высокоскоростные, Mill Tap для сверления, PX/RX/RDX производственные, VMC Performance универсальные, K Mill/KX компактные, EX-F/NX для крупных деталей), HURON (NX/KX/VX/Kmill французского качества, RDX/PX высокоскоростные, Tachyon для точных работ), Schaublin (48V/60-CNC/100-CNC/160-CNC швейцарской прецизионности).
Найдено товаров: 20

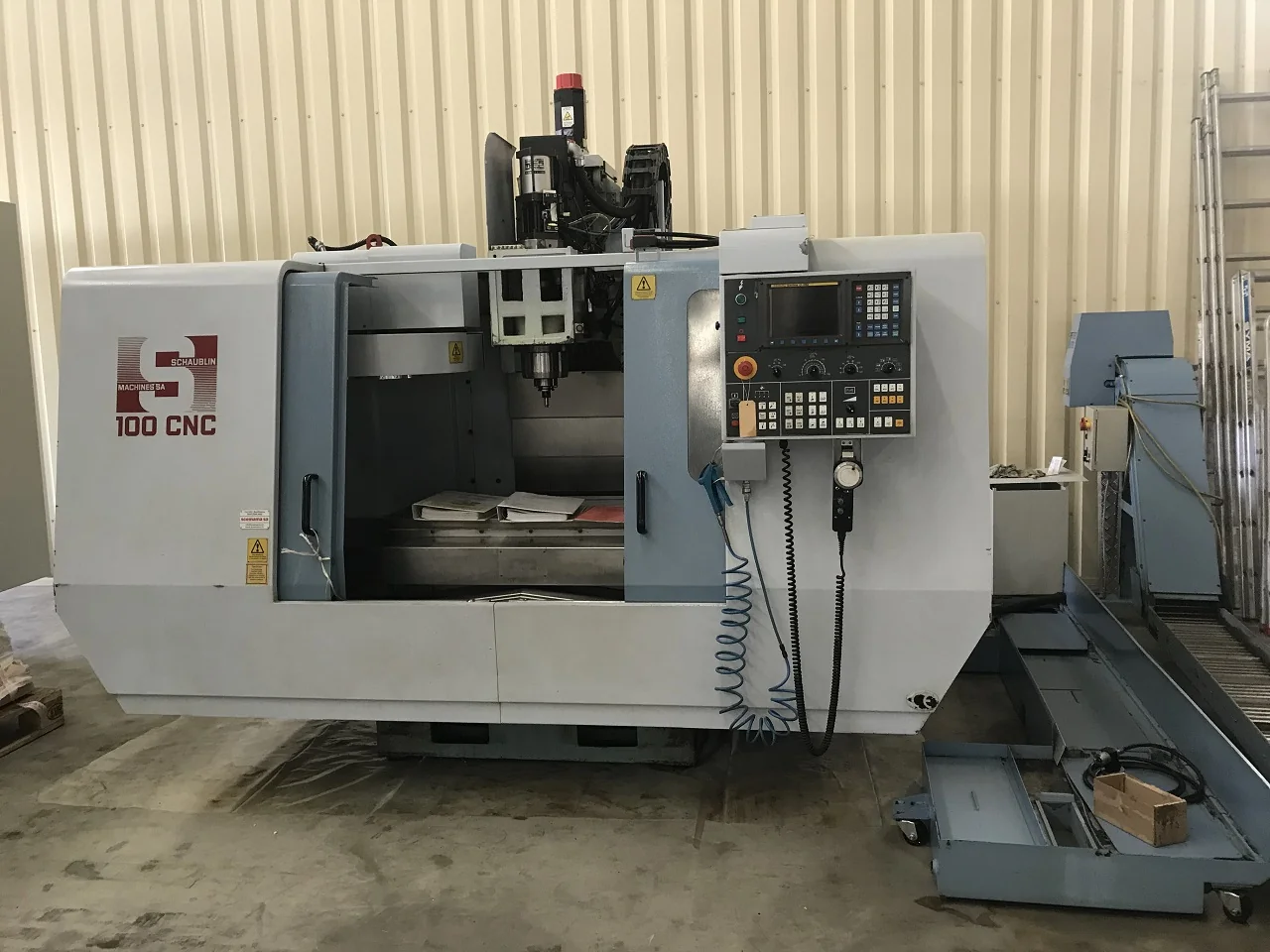

100-CNC
100-CNC — производственный VMC с увеличенной вместимостью. Стол 1120x510 мм. Аналог 60-CNC с большим столом. Fanuc 0i-MC или Siemens 810 D. Опции шпинделя 8000/12000/15000 об/мин.
160-CNC
160-CNC — крупный производственный VMC с ходами 1600x700x635 мм. Шпиндель ISO 50, редуктор 6000 об/мин. C-образная рама, carousel ATC 20 инструментов. Fanuc 0i-MC или Siemens 810 D. Масса 9.4 тонны.
48V
48V — компактный 4-осевой фрезерный центр SCHAUBLIN с C-образной рамой и шпинделем 10,000 об/мин (ISO 40). Ходы 480x400x430 мм, стол 600x400 мм (300 кг), мощность 7.5 кВт. Swing arm ATC 20 инструментов. Fanuc 0i-MC. Масса 2820 кг.
48V-15K
48V-15K — компактный 4-осевой высокоскоростной фрезерный центр с шпинделем 15,000 об/мин (ISO 30). Ходы 480x400x430 мм, стол 600x400 мм (300 кг), мощность 7.5 кВт. Swing arm ATC 20 инструментов. Fanuc 0i-MC.
60-CNC
60-CNC — производственный VMC SCHAUBLIN с ходами 600x510x510 мм. Шпиндель BT40 8000 об/мин. Фиксированная колонна C-образной конструкции. Carousel ATC 20 инструментов. Fanuc 0i-MC или Siemens 810 D. Опции: 8000/12000/15000 об/мин.

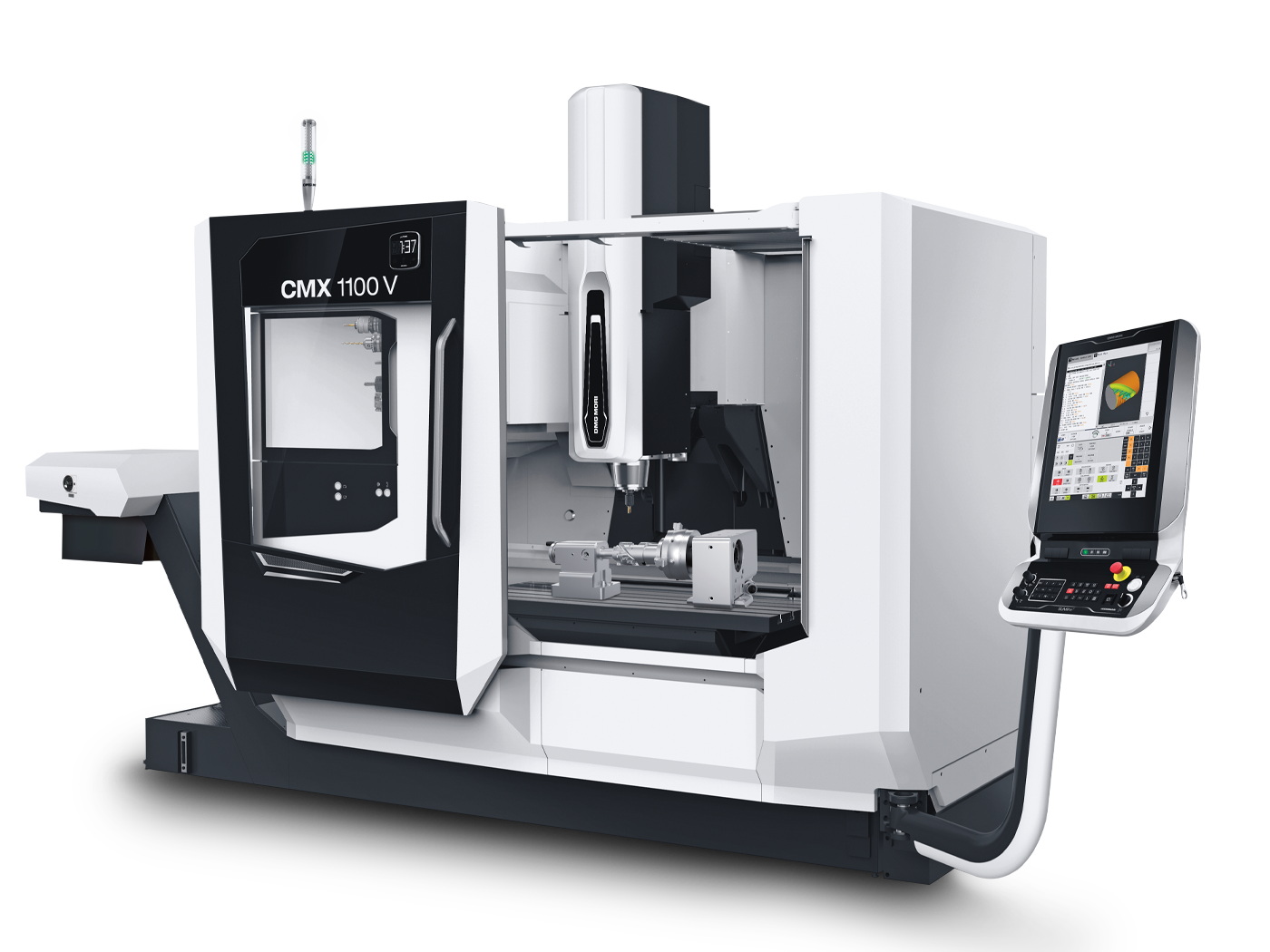

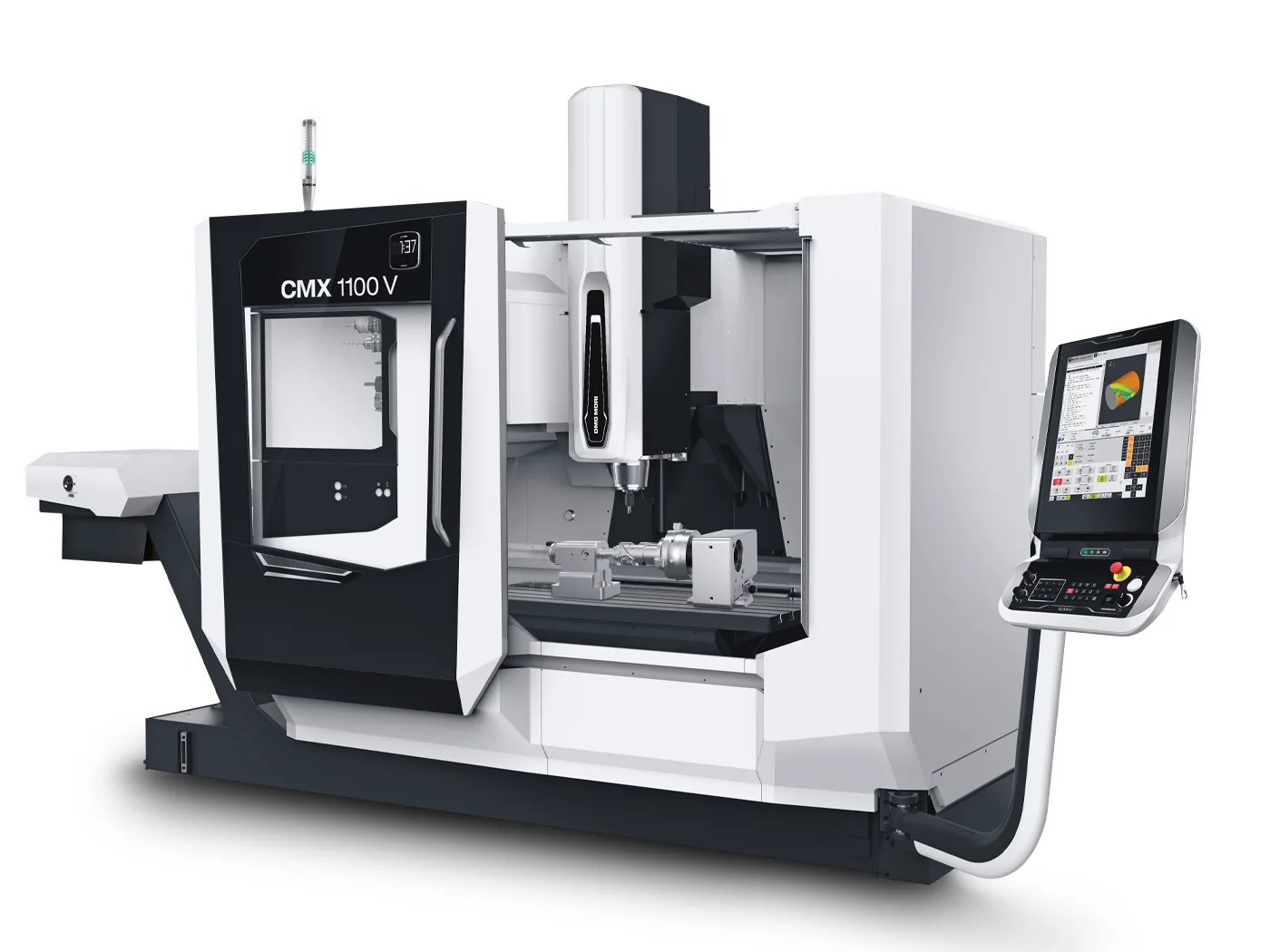

CMX 1100 V
CMX 1100 V — вертикальный обрабатывающий центр для заготовок 1400×560×630 мм, 1000 кг. Ходы: X-1100 мм, Y-560 мм, Z-510 мм. Точность позиционирования 6 мкм по всем осям (ISO 230-2). Шарико-винтовые пары класса точности IT 1. Прямая система измерения теперь в стандарте. Жесткая C-образная рама для максимальной стабильности. Опциональный шпиндель inlineMASTER 15000 об/мин: на 53% выше мощность (20 кВт), на 45% выше момент (121 Нм при 40% ED). Три варианта управления: SIEMENS 840d (19\" мультитач), HEIDENHAIN TNC 620 (19\"), MAPPS Fanuc (15\"). IoT_connector с предустановленными NETservice и MESSENGER. Термокомпенсация для стабильного качественного производства.

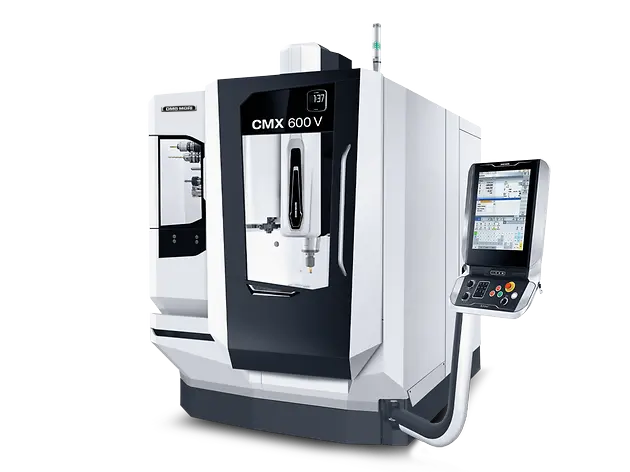

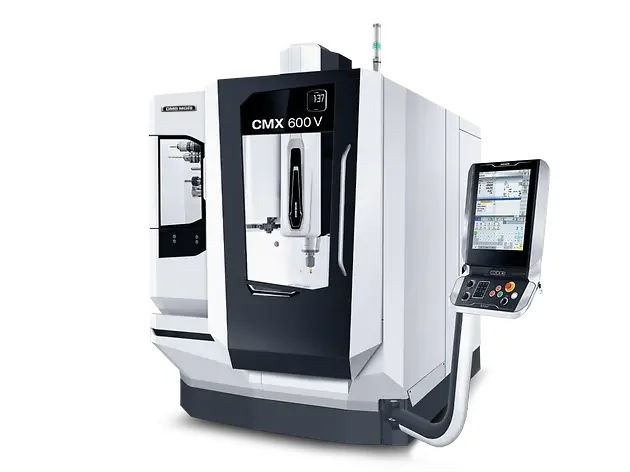

CMX 600 V
CMX 600 V — вертикальный обрабатывающий центр для заготовок 900×560×630 мм, 600 кг. Ходы: X-600 мм, Y-560 мм, Z-510 мм. Точность позиционирования 6 мкм по всем осям (ISO 230-2). Жесткая C-образная рама для максимальной стабильности. Опциональный шпиндель inlineMASTER 15000 об/мин: на 53% выше мощность (20 кВт), на 45% выше момент (121 Нм при 40% ED). Прямая система измерения теперь в стандарте. Три варианта управления: SIEMENS, HEIDENHAIN или MAPPS Fanuc с 19\" DMG MORI SLIM_line мультитач. IoT-подключение для цифровизации производства. Термокомпенсация для стабильной точности.

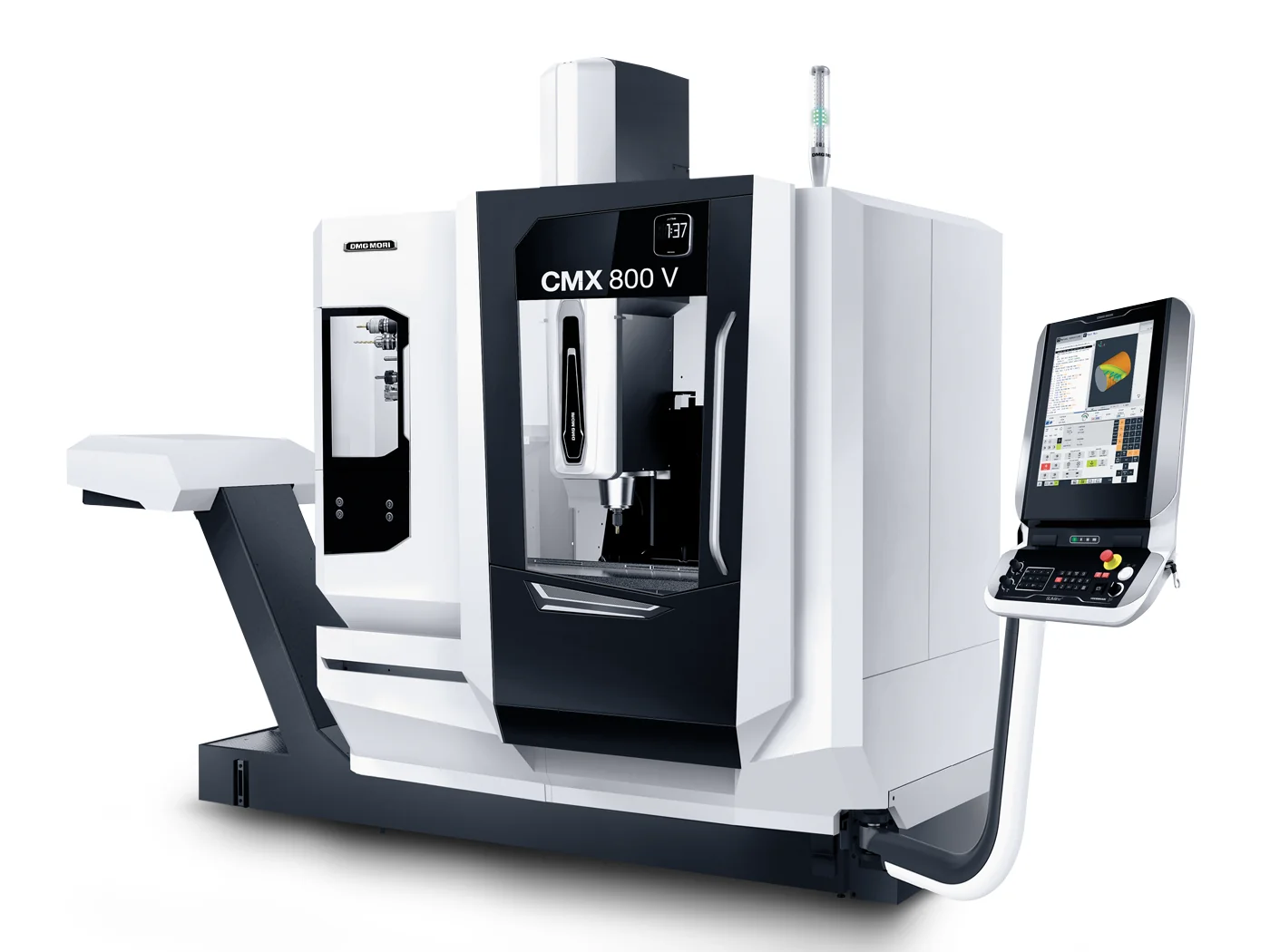

CMX 800 V
CMX 800 V — вертикальный обрабатывающий центр для заготовок 1100×560×630 мм, 800 кг. Ходы: X-800 мм, Y-560 мм, Z-510 мм. Точность позиционирования 6 мкм по всем осям (ISO 230-2). Жесткая C-образная рама с FEM-оптимизацией. Опциональный шпиндель inlineMASTER 15000 об/мин: на 53% выше мощность (20 кВт), на 45% выше момент (121 Нм при 40% ED). 36 месяцев гарантии без ограничения часов с inlineMASTER. Шарико-винтовые пары класса точности IT 1. Три варианта управления: SIEMENS 840d, HEIDENHAIN TNC 620 или MAPPS Fanuc с 19\" DMG MORI SLIM_line. IoT_connector с DMG MORI NETservice. Термокомпенсация.
DMP 35
DMP 35 — компактный многоосевой вертикальный обрабатывающий центр для заготовок 740×420 мм, диаметр 290 мм, высота 580 мм (стандарт) или 250 мм (Type 5x), 400 кг (стандарт) или 100 кг (Type 5x). Ходы: X-350 мм, Y-420 мм, Z-380 мм. Два варианта шпинделя: inline 15000 об/мин до 78 Нм, inline 24000 об/мин до 48 Нм (опция). Быстрые перемещения 60 м/мин по всем осям. Ускорение до 2 g. Время смены инструмента chip-to-chip всего 1.5 секунды. Площадь всего 3.15 м². Автоматизированная 6-сторонняя полная обработка. Опциональная 5-осевая одновременная обработка. Прямое абсолютное измерение пути. Комплексные системы охлаждения для точности и термостабильности. Управление SIEMENS SINUMERIK 840d solutionline Operate с Shopmill цеховым программированием.
DMP 70
DMP 70 — компактный многоосевой вертикальный обрабатывающий центр для заготовок 840×420 мм, диаметр 290 мм, высота 580 мм (стандарт) или 250 мм (Type 5x), 400 кг (стандарт) или 100 кг (Type 5x). Ходы: X-700 мм, Y-420 мм, Z-380 мм (увеличенный ход по оси X). Два варианта шпинделя: inline 10000 об/мин до 78 Нм, inline 24000 об/мин до 48 Нм (опция). Быстрые перемещения 60 м/мин по всем осям. Ускорение до 2 g. Время смены инструмента chip-to-chip 1.5 секунды. Площадь 4.2 м² (8.8 м² с ячейкой автоматизации WH 3). Управление SIEMENS SINUMERIK 840d solutionline Operate с ShopMill программированием.
DMV 110
DMV 110 — вертикальный обрабатывающий центр для заготовок 1400×600×550 мм, 1700 кг. Ходы: X-1100 мм, Y-600 мм, Z-510 мм (увеличенная рабочая зона по оси X). Три варианта шпинделя inlineSPINDLE: BIG PLUS 12000 об/мин, speedMASTER High Torque 15000 об/мин, speedMASTER 20000 об/мин. Быстрые перемещения 42 м/мин по всем линейным осям. На 50% выше производительность чем у предшественников. Прямой привод на осях X и Y. Линейные масштабы во всех осях для прямого измерения. Точность круговой интерполяции <6 мкм во всех плоскостях. Монолитная станина: на 40% выше статическая жесткость. Фиксированный стол для стабильности. Широкие роликовые направляющие. MPC 2.0. HEIDENHAIN TNC7 или SIEMENS SINUMERIK ONE с CELOS X.

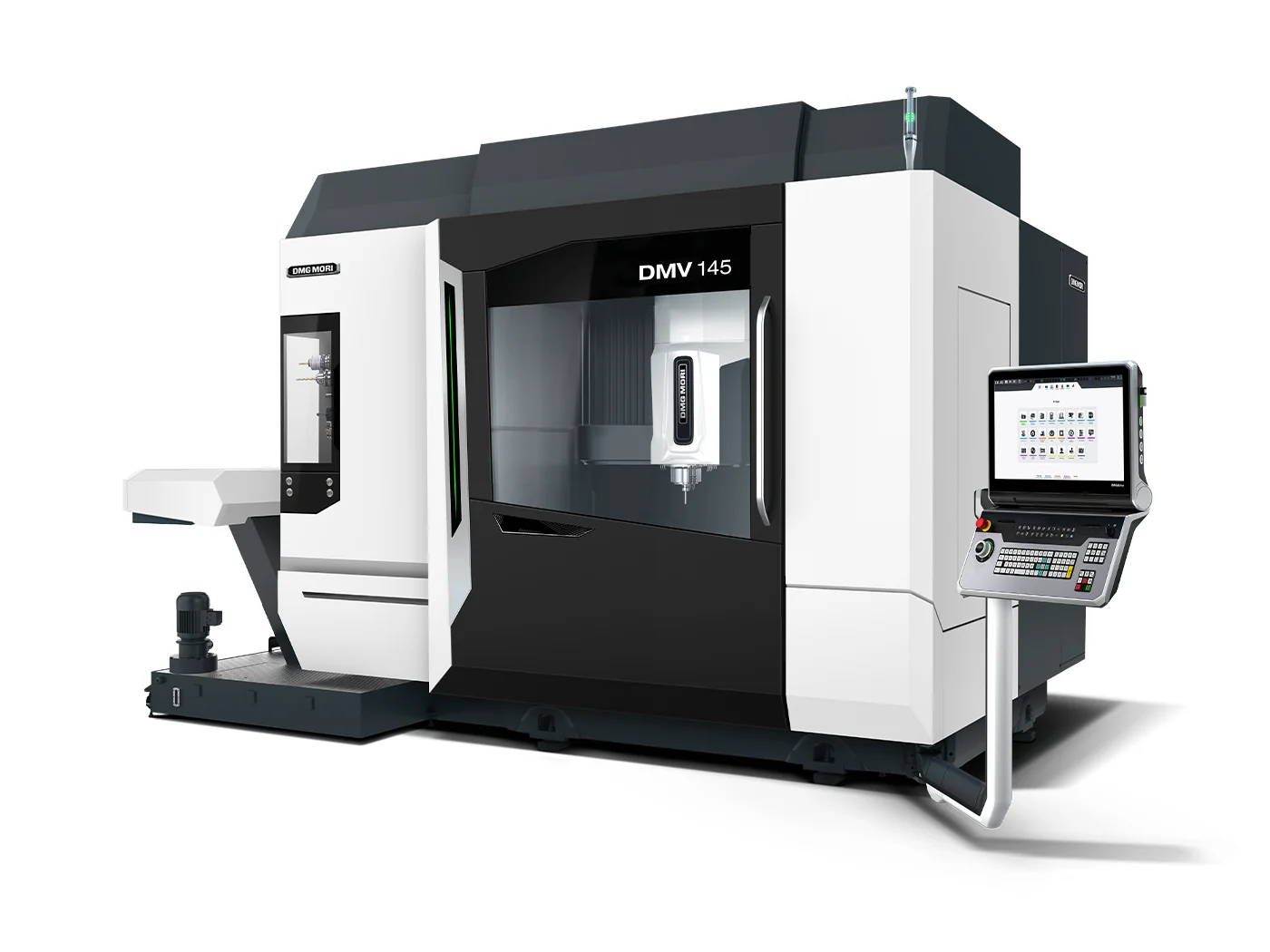

DMV 145
DMV 145 — вертикальный обрабатывающий центр для заготовок 1760×700×550 мм, 2000 кг. Ходы: X-1450 мм, Y-700 мм, Z-550 мм (максимальная рабочая зона в серии DMV). Три варианта шпинделя: speedMASTER 20000 об/мин (стандарт), High-Torque 15000 об/мин 29.5 Нм, Motor spindle SK50/HSK-A100 10000 об/мин 303 Нм. Инструментальный магазин дискового типа 20 позиций с двойным захватом (стандарт), опция до 120 позиций. Жесткая конструкция с фиксированным столом и приподнятыми салазками по оси X. Инновационное охлаждение направляющих и гаек шарико-винтовых пар. Прямые системы измерения пути в базовой комплектации. Большая дверь автоматизации 785×1072 мм. Большое открытие крыши кабины 1560 мм для крановой загрузки. SIEMENS 840D или HEIDENHAIN TNC 640 с CELOS.

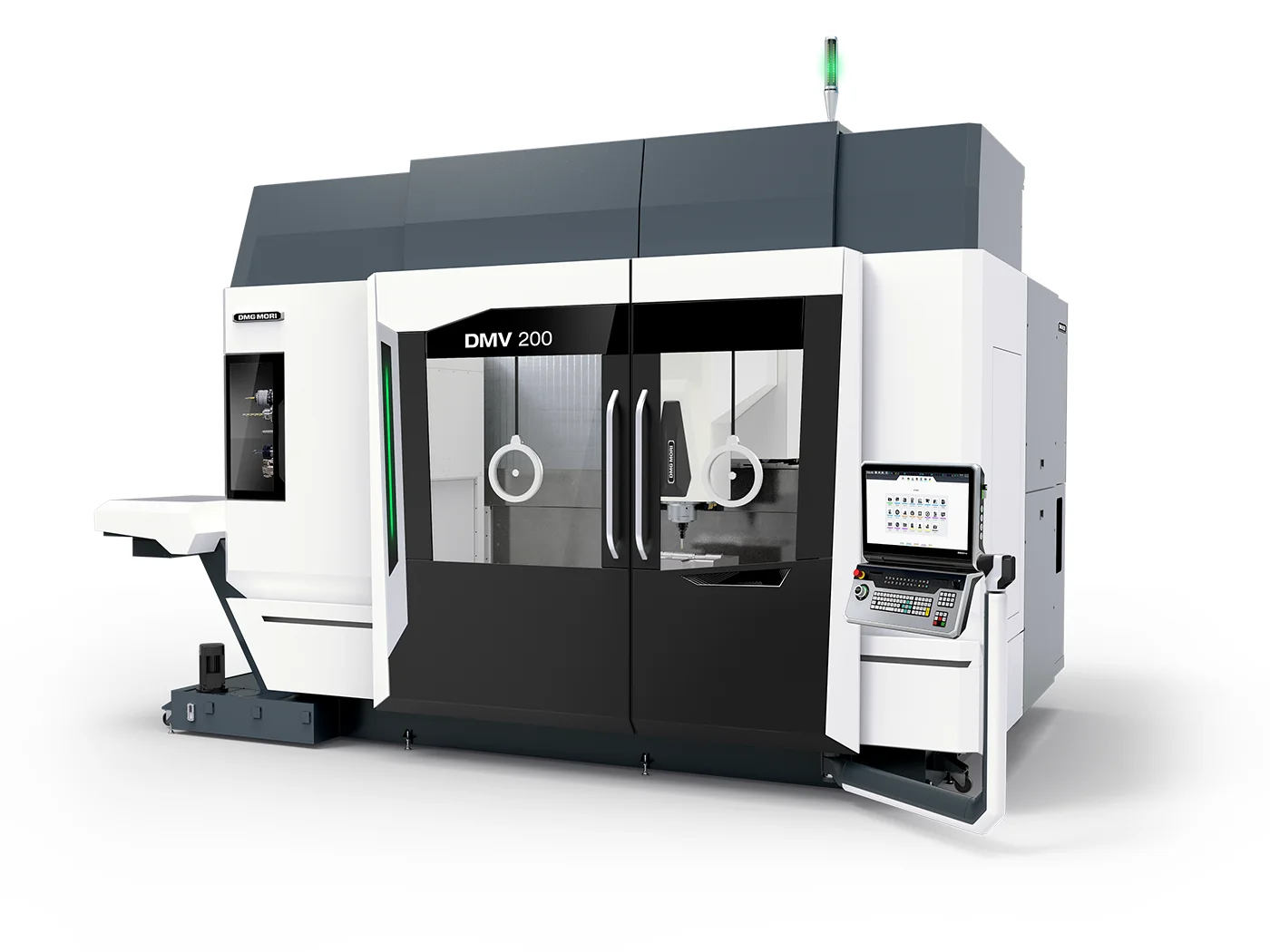

DMV 200
DMV 200 — вертикальный обрабатывающий центр для заготовок 2160×700×550 мм, 3000 кг. Ходы: X-2000 мм, Y-700 мм, Z-550 мм (экстремальный ход по оси X 2 метра). Варианты шпинделя до 20000 об/мин или powerMASTER с моментом 430 Нм. powerMASTER 12000 об/мин: производительность съема стружки более 1200 см³. Быстрые перемещения 42 м/мин по всем линейным осям. Прямой привод на всех осях. Линейные масштабы во всех осях. Точность круговой интерполяции <6 мкм (Double Ballbar) во всех плоскостях. Монолитная станина с массивными отливками. Широкие роликовые направляющие по всем осям. Фиксированный стол для тяжелых компонентов. Активная система охлаждения. MPC 2.0. Application Tuning Cycle. HEIDENHAIN TNC7 или SIEMENS SINUMERIK ONE с CELOS X.

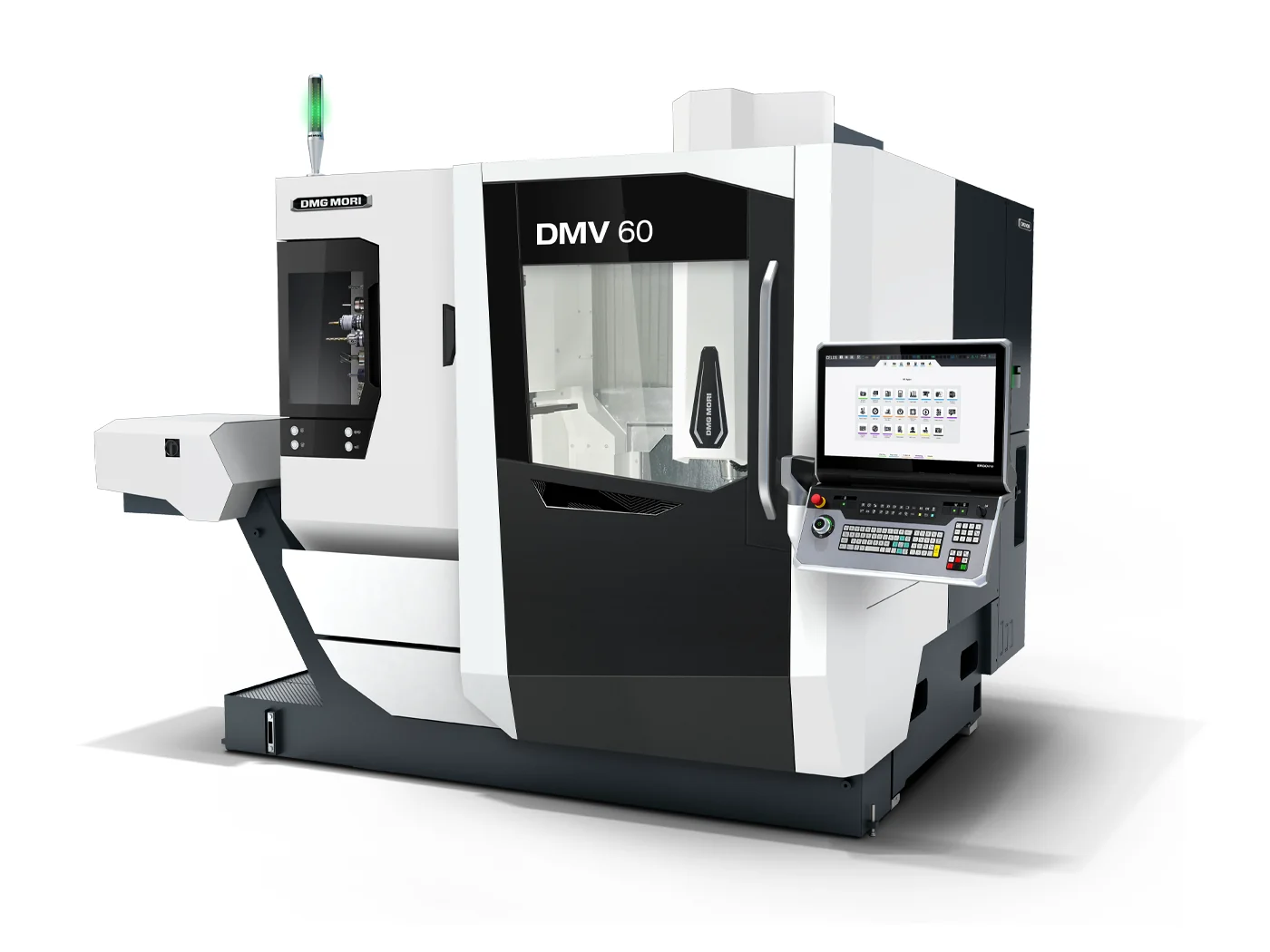

DMV 60
DMV 60 — вертикальный обрабатывающий центр для заготовок 900×600×550 мм, 1000 кг. Ходы: X-600 мм, Y-600 мм, Z-510 мм (квадратная рабочая зона). Три варианта шпинделя inlineSPINDLE: Стандарт 12000 об/мин, speedMASTER High Torque 15000 об/мин, speedMASTER 20000 об/мин. Быстрые перемещения 42 м/мин по всем линейным осям. Линейные масштабы во всех осях для прямого измерения. Прямой привод на осях X и Y. Точность круговой интерполяции <6 мкм во всех плоскостях. Монолитная станина: на 40% выше статическая жесткость чем у предшественников. Фиксированный стол для лучшей стабильности процесса. HEIDENHAIN TNC7 или SIEMENS SINUMERIK ONE с CELOS X.
EX-F Series
EX-F Series - вертикальные обрабатывающие центры с подвижной колонной и стационарным столом для тяжелых деталей до 4500 кгс. Шпиндель BT-40 8000 об/мин 16.5 кВт, 20-инструментальный магазин вне рабочей зоны, очень большая доступность сверху, три модели для аэрокосмической промышленности и тяжелого машиностроения.

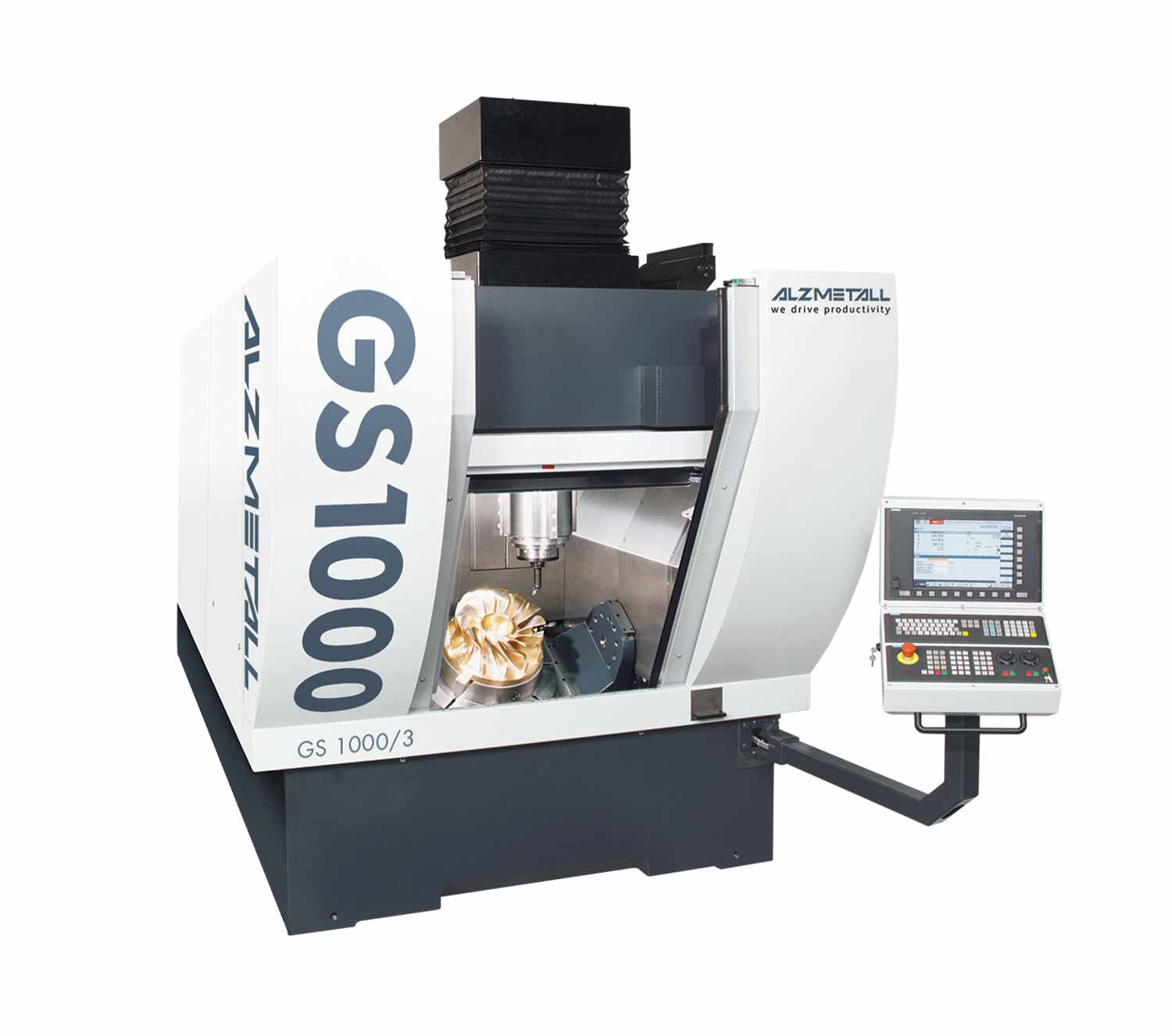

GS 1000/3
GS 1000/3 — крупный 3-осевой обрабатывающий центр ALZMETALL с рабочей зоной 800/800/600 мм и грузоподъемностью до 1800 кг. Портальная конструкция ASGK с монолитным суппортом и системой Box-in-Box обеспечивает максимальную жесткость для высокопроизводительной обработки крупногабаритных деталей.

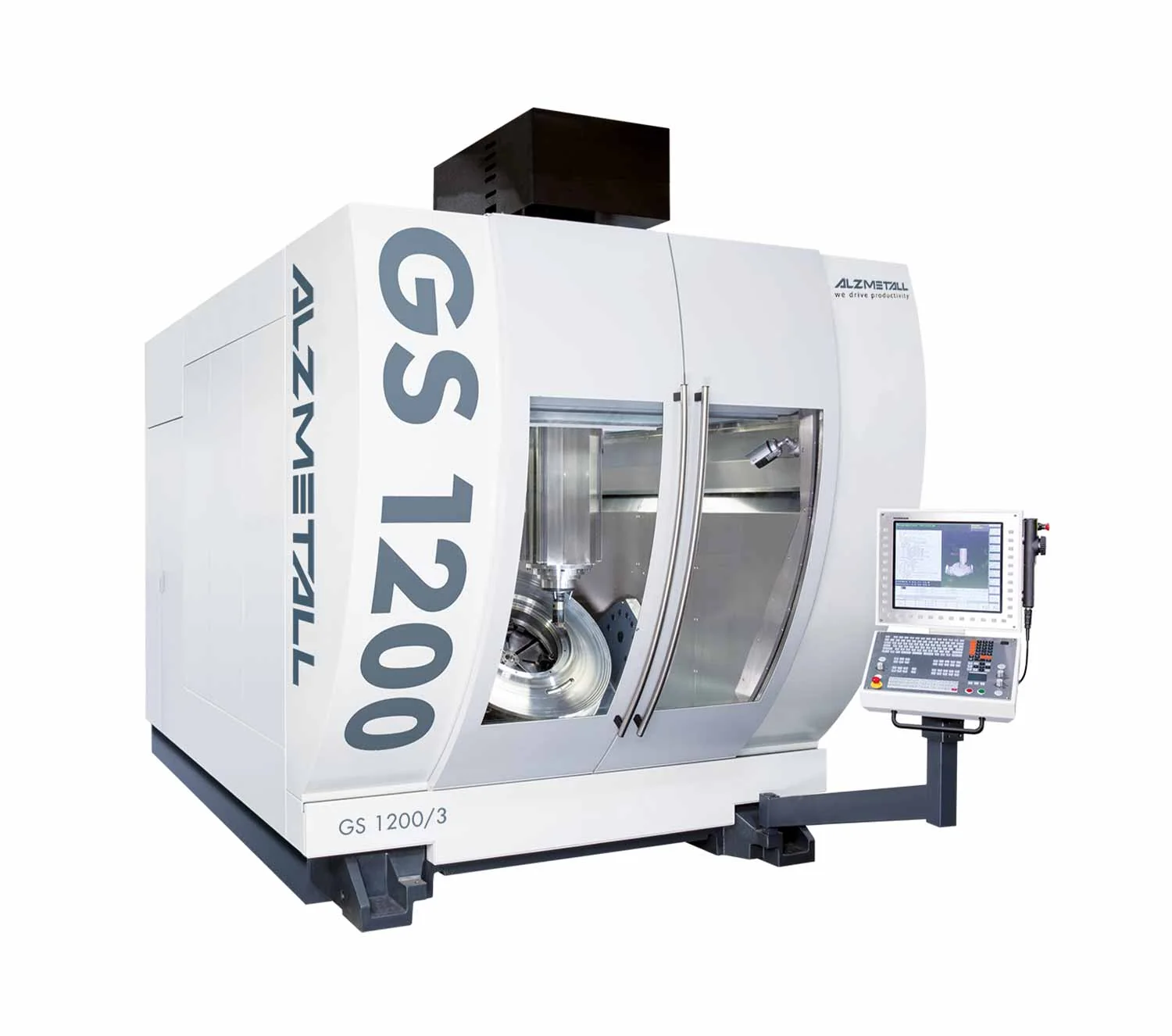

GS 1200/3
GS 1200/3 — крупногабаритный 3-осевой обрабатывающий центр ALZMETALL с рабочей зоной 1000/1200/800 мм и грузоподъемностью до 2500 кг. Портальная конструкция ASGK обеспечивает максимальную жесткость для высокопроизводительной обработки массивных корпусов, плит и станин.

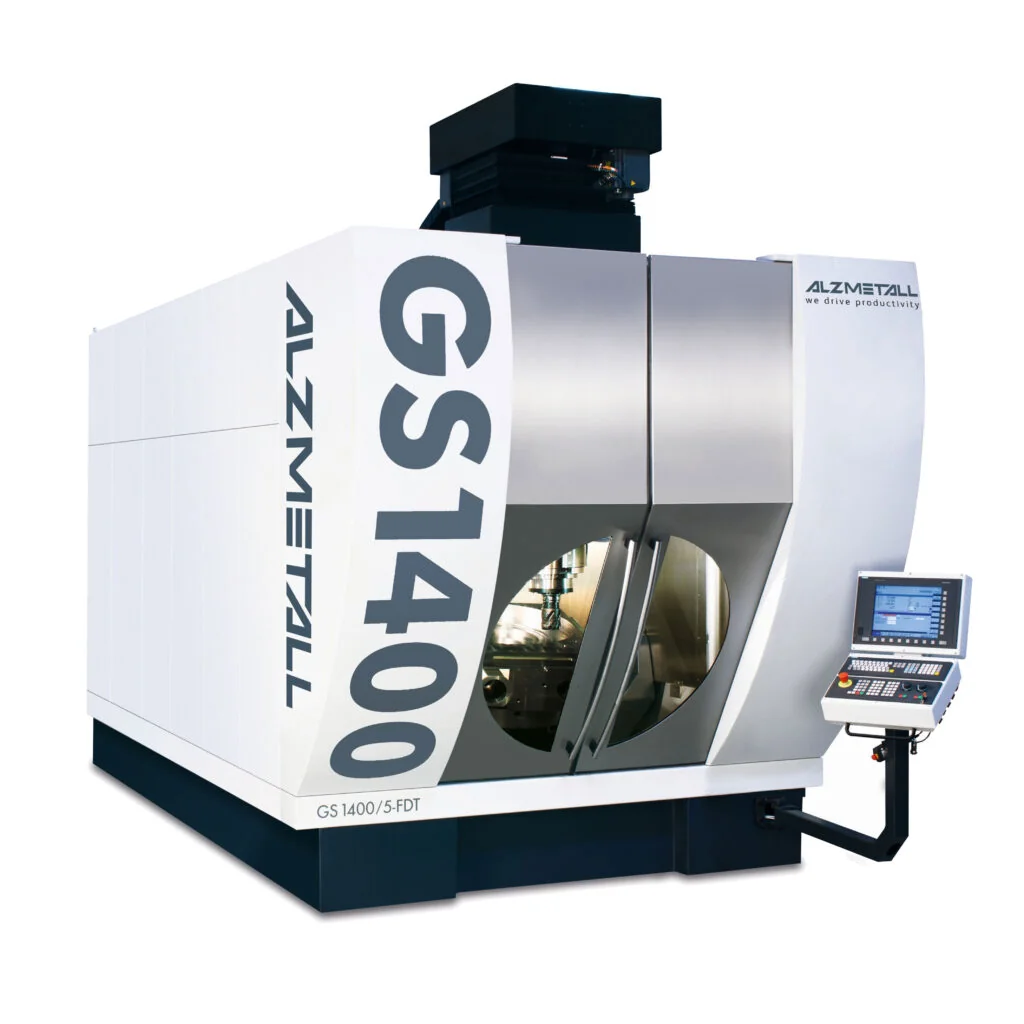

GS 1400/3
GS 1400/3 — максимальный 3-осевой обрабатывающий центр ALZMETALL с рабочей зоной 1200/1300/800 мм и грузоподъемностью до 3000 кг. Экстремально жесткая портальная конструкция ASGK для высокопроизводительной обработки массивных корпусов, плит и станин весом до 3 тонн.

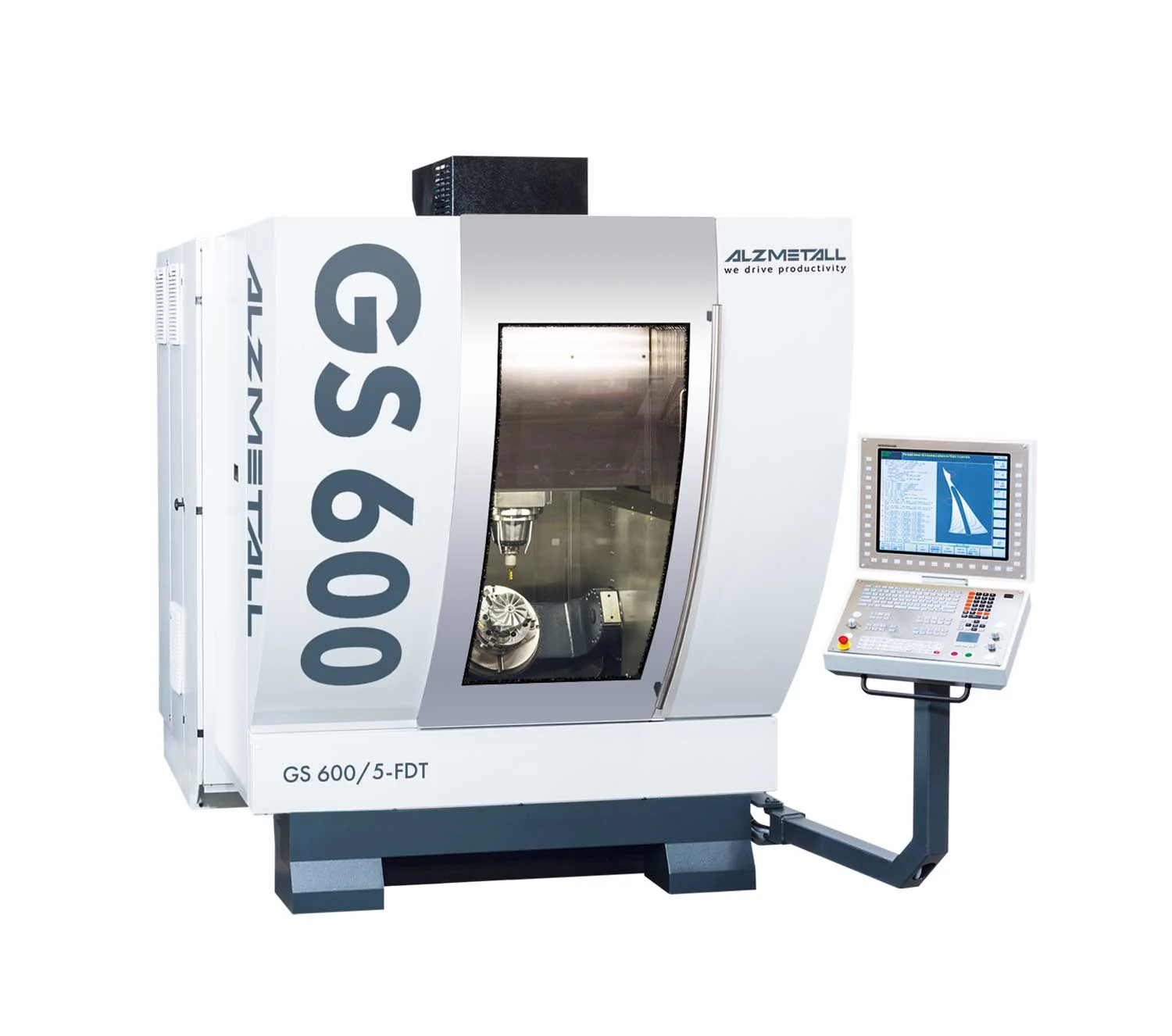

GS 600/3
GS 600/3 — компактный 3-осевой обрабатывающий центр ALZMETALL с ходом осей 460/600/400 мм и грузоподъемностью до 750 кг. Оснащен патентованной технологией ASGK (ALZMETALL-Specific-Gantry-Concept) с монолитной конструкцией портального типа и системой Box-in-Box для максимальной жесткости и точности обработки.

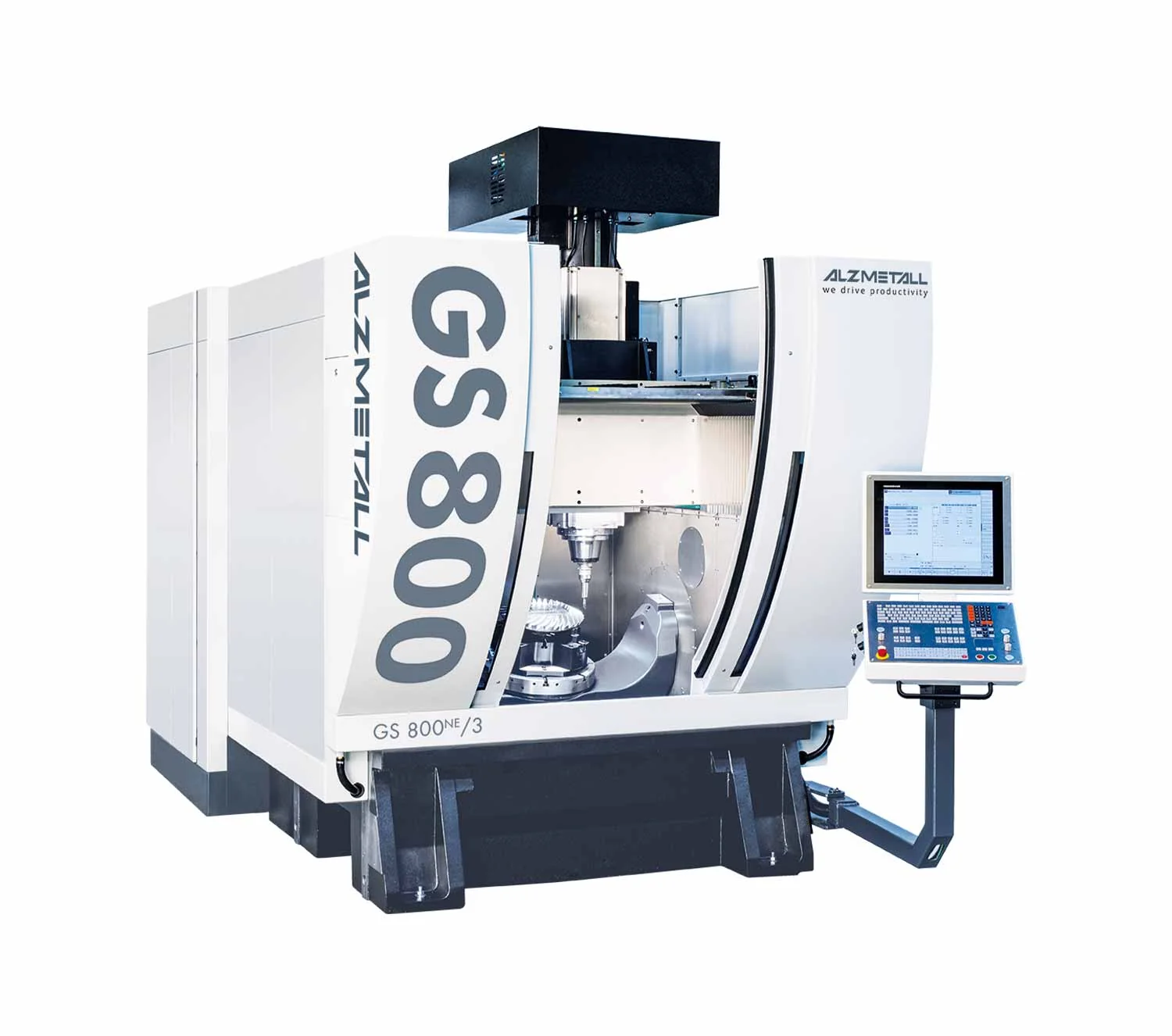

GS 800/3
GS 800/3 — средний 3-осевой обрабатывающий центр ALZMETALL с увеличенной рабочей зоной 660/800/550 мм и грузоподъемностью до 1250 кг. Оснащен портальной конструкцией ASGK с монолитным суппортом и системой Box-in-Box для обработки крупногабаритных деталей с максимальной жесткостью и производительностью.
