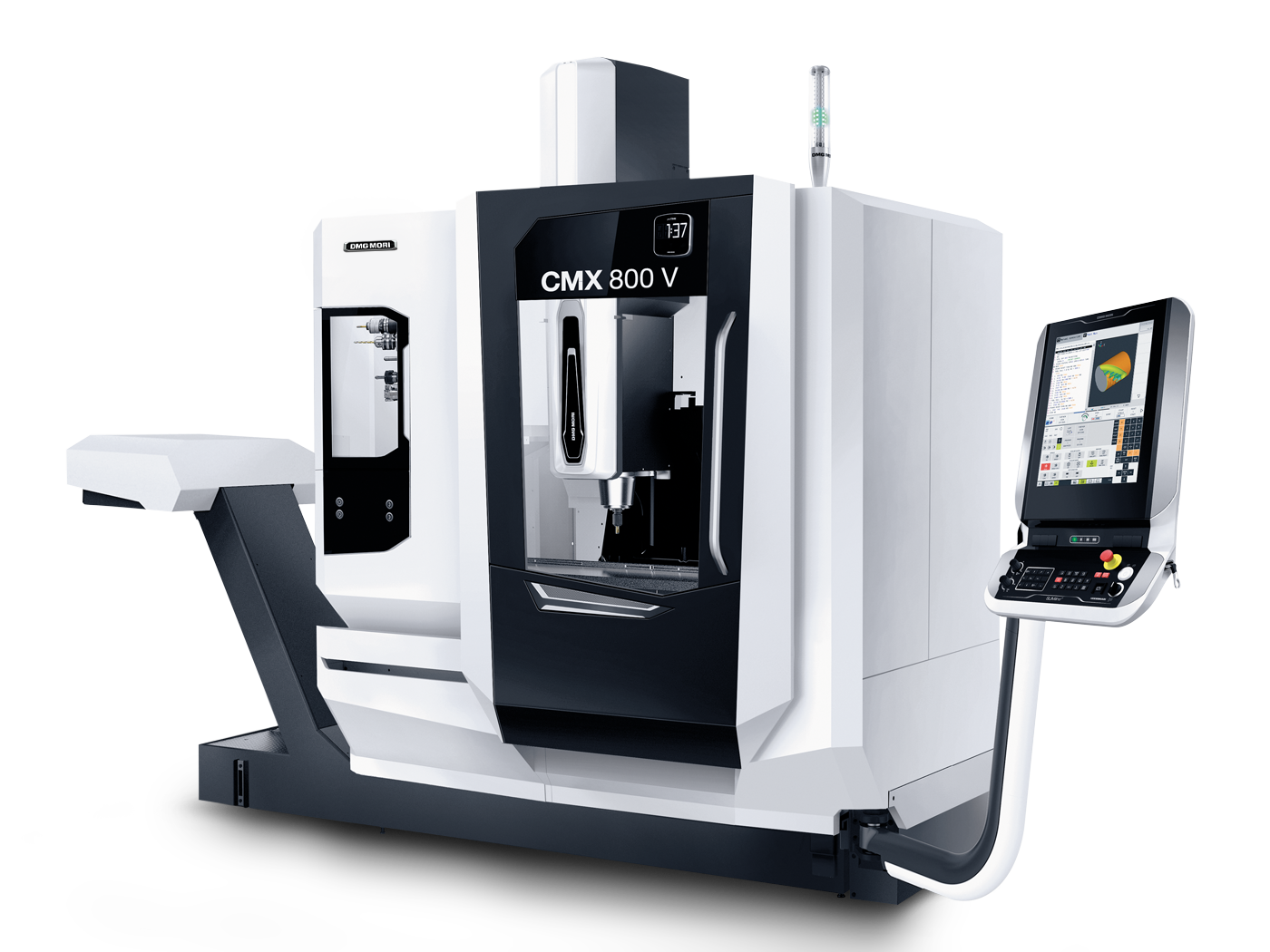

CMX 800 V
Вертикальный обрабатывающий центр DMG MORI CMX 800 V среднего размера. Ходы 800×500×510 мм, стол 1100×560 мм, заготовка до 800 кг. Шпиндель 10000-12000 об/мин, опционально inlineMASTER 15000 об/мин (20 кВт, 121 Нм). Точность 6 мкм по ISO 230-2, прямая система измерения в стандарте, SIEMENS / HEIDENHAIN / MAPPS Fanuc.
Технические характеристики
- IoT
- IoT_connector_ с NETservice в стандарте
- Стол
- 1100×560 мм, улучшенная эргономика загрузки
- Ход оси X
- 800 мм
- Ход оси Y
- 500 мм
- Ход оси Z
- 510 мм
- Тип станка
- Вертикальный обрабатывающий центр, C-образная рама
- Шпиндель (база)
- 10000-12000 об/мин, ~18,5 кВт (S1) / 26 кВт (S6-40%), ~120-163 Нм, SK40 / BT40
- Конструкция рамы
- жёсткая C-образная с FEM-оптимизацией
- Термокомпенсация
- в стандарте
- Панель управления
- 19" DMG MORI SLIMline (SIEMENS/HEIDENHAIN), 15" (MAPPS)
- Система измерения
- прямая, в стандарте
- Гарантия на inlineMASTER
- 36 месяцев без ограничения часов
- Система управления
- SIEMENS Sinumerik 840D sl / HEIDENHAIN TNC 620 / MAPPS Fanuc
- Шпиндель (опция HSK-A63)
- доступна
- Шарико-винтовые пары
- класс точности IT 1
- Шпиндель (опция inlineMASTER)
- 15000 об/мин, 20 кВт, 121 Нм (40% ПВ)
- Точность позиционирования
- 6 мкм по всем осям (ISO 230-2)
- Максимальный вес заготовки
- 800 кг
Подробное описание
CMX 800 V - средняя модель серии CMX V с улучшенной эргономикой загрузки. Построена на той же C-образной раме, что и CMX 600 V, но с увеличенным ходом по X (800 мм) и более крупным столом 1100×560 мм. Переход от 600 V даёт дополнительные 200 мм по X - под длинные детали и двухместную загрузку.
Рабочая зона - 800×500×510 мм. Стол 1100×560 мм, грузоподъёмность до 800 кг. Улучшенная эргономика: больший проём двери, более удобный доступ к столу для ручной загрузки тяжёлых заготовок и для настройки приспособлений. Для партионной работы это сокращает время на переналадку.
Шпиндельный портфель - как у всей серии CMX V. Базовый шпиндель 10000-12000 об/мин, хвостовик SK40 / BT40 (HSK-A63 опц.), мощность порядка 18,5 кВт (S1) / 26 кВт (S6-40%), момент 120-163 Нм. Опционально - усиленный inlineMASTER 15000 об/мин: 20 кВт, 121 Нм при 40% ПВ. На inlineMASTER распространяется расширенная гарантия 36 месяцев без ограничения часов работы - показатель ресурса шпинделя.
Точность позиционирования - 6 мкм по всем осям по ISO 230-2. Прямая система измерения в стандарте. Шарико-винтовые пары класса точности IT 1. Жёсткая C-образная рама с FEM-оптимизацией. Термокомпенсация для стабильной точности в длительных партиях и при перепадах температуры.
Управление - на выбор: SIEMENS Sinumerik 840D solutionline, HEIDENHAIN TNC 620 или MAPPS на FANUC. SIEMENS и HEIDENHAIN - с 19" мультисенсорной панелью DMG MORI SLIMline. MAPPS - с 15" панелью. Три стойки на выбор - под привычки оператора и существующий парк.
IoT_connector_ в стандарте с предустановленным DMG MORI NETservice - удалённый мониторинг статуса, наработки, диагностики. Готовность к MES/SCADA без дополнительного оборудования.
CMX 800 V - рабочий вариант для цеха, которому не хватает 600 мм по X, но DMV 110 избыточен по массе и цене. Промежуточный формат закрывает большинство корпусных деталей средней длины с запасом по грузоподъёмности.
Кому подходит: цехам общего машиностроения, контрактным производствам, участкам автокомпонентов и гидравлики, которым нужен вертикальный центр с ходом X около 800 мм, грузоподъёмностью 800 кг и тремя стойками ЧПУ на выбор. Для партионной работы с частой переналадкой.
