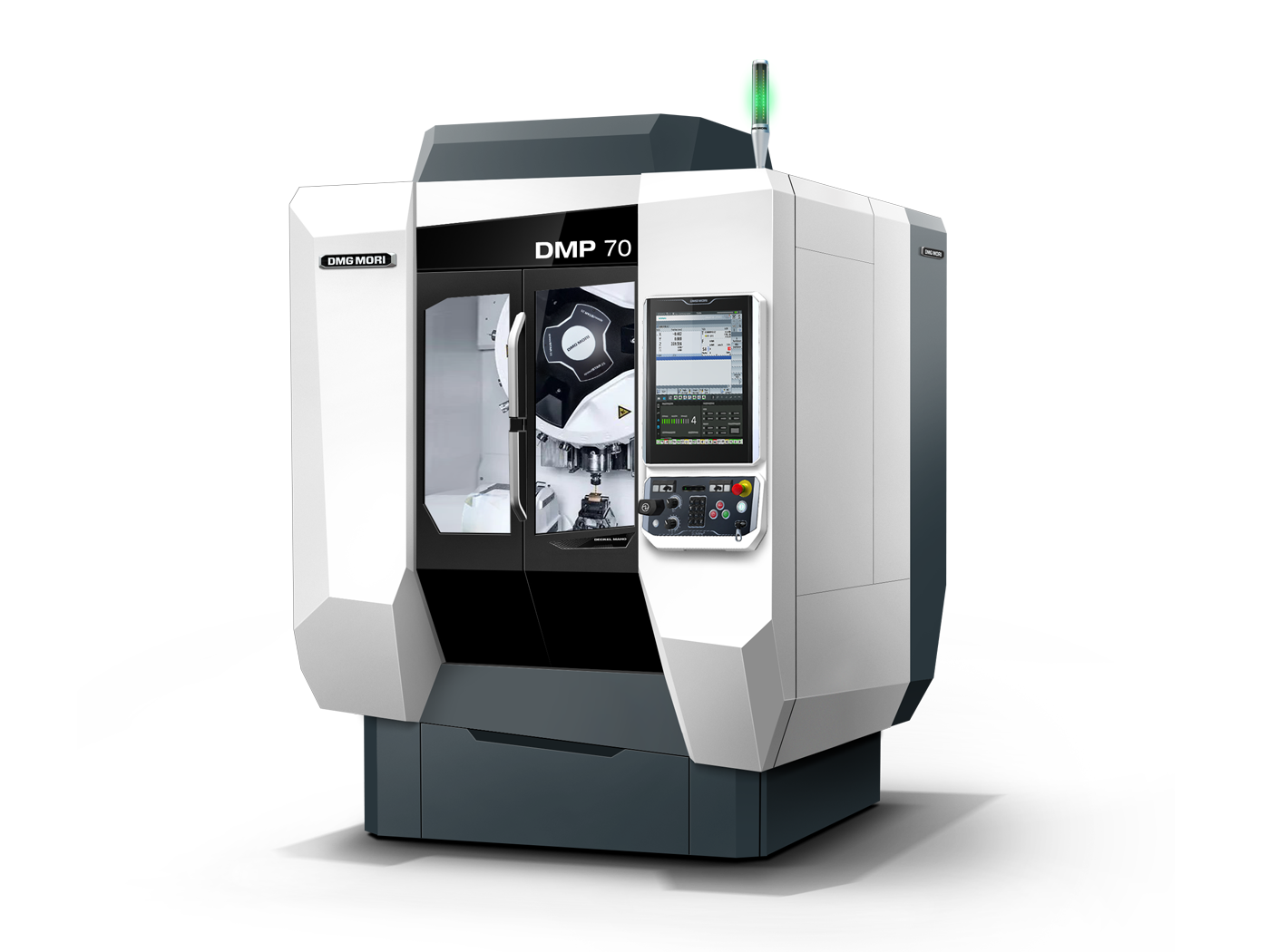

DMP 70
Компактный многоосевой вертикальный обрабатывающий центр DMG MORI DMP 70 с увеличенным ходом X. Ходы 700×420×380 мм, заготовка до 840×420 мм, до 400 кг (стандарт) или 100 кг (Type 5x). Площадь 4,2 м² (до 8,8 м² с ячейкой WH 3), ускорение до 2 g, смена chip-to-chip 1,5 с, рабочие ходы 60 м/мин.
Технические характеристики
- Опция
- 24000 об/мин, до 48 Нм
- Ход оси X
- 700 мм
- Ход оси Y
- 420 мм
- Ход оси Z
- 380 мм
- Стандарт
- 10000 об/мин, до 78 Нм
- Ускорение
- до 2 g
- Тип станка
- Компактный многоосевой вертикальный обрабатывающий центр
- Автоматизация
- интеграция с ячейкой WH 3 для безлюдного производства
- Программирование
- ShopMill цеховое
- Занимаемая площадь
- 4,2 м² (база) / 8,8 м² (с ячейкой WH 3)
- Система управления
- SIEMENS Sinumerik 840D solutionline Operate
- Быстрые перемещения
- 60 м/мин по всем осям
- Максимальный вес заготовки
- 400 кг (стандарт) / 100 кг (Type 5x)
- Максимальная высота заготовки
- 580 мм (стандарт) / 250 мм (Type 5x)
- Максимальный размер заготовки
- 840×420 мм, Ø до 290 мм
- Время смены инструмента chip-to-chip
- 1,5 с
Подробное описание
DMP 70 - компактный многоосевой вертикальный обрабатывающий центр с увеличенным ходом X до 700 мм. Братская модель DMP 35 в той же концепции: минимальная площадь, высокая динамика, многосторонняя обработка, готовность к автоматизации. Переход от DMP 35 даёт дополнительные 350 мм по X - под более длинные детали и двухместную загрузку.
Рабочая зона - 700×420×380 мм. Заготовка до 840×420 мм, Ø до 290 мм, высота до 580 мм (стандарт) или 250 мм (версия Type 5x). Грузоподъёмность до 400 кг (стандарт) или 100 кг (Type 5x). Площадь основания 4,2 м² в базовой конфигурации - под длинные детали без существенного увеличения габаритов.
Шпиндель inline - два варианта. Стандартный: 10000 об/мин, до 78 Нм - для универсальной обработки и тяжёлого резания. Опциональный: 24000 об/мин, до 48 Нм - для высокоскоростного фрезерования. Базовый шпиндель DMP 70 имеет более низкую максимальную скорость, но тот же момент 78 Нм, что у DMP 35 - упор на универсальную обработку длинных деталей.
Рабочие ходы - 60 м/мин по всем осям. Ускорение до 2 g. Время смены инструмента chip-to-chip - 1,5 секунды. Те же динамические характеристики, что у DMP 35, но на более длинной зоне. Для длинномерных деталей с большим количеством переходов это напрямую сокращает время такта.
Главная фишка DMP 70 - готовность к автоматизации. Базовая площадь 4,2 м² расширяется до 8,8 м² при интеграции ячейки WH 3 - для безлюдного производства в ночную смену. Ячейка WH 3 - паллетная система загрузки-выгрузки, позволяет станку работать без оператора длительное время. На мелких и средних партиях это даёт существенный прирост эффективности.
Управление - SIEMENS Sinumerik 840D solutionline Operate с цеховым программированием ShopMill. Разговорное программирование прямо у станка, без отдельного CAM-места. 3D-симуляция обработки для проверки УП до запуска в металл.
DMP 70 - рабочий вариант для длинномерных деталей до 840 мм, где нужна многосторонняя обработка и готовность к ночной автоматизации без вкладки в полноразмерный обрабатывающий центр.
Кому подходит: цехам длинномерных деталей малого и среднего сечения (оси, валы, длинные корпуса, кронштейны), где нужна многосторонняя обработка в одной установке с возможностью ночной автоматизации через ячейку WH 3. Для мелкосерийного и среднесерийного производства с плотной компоновкой цеха.
