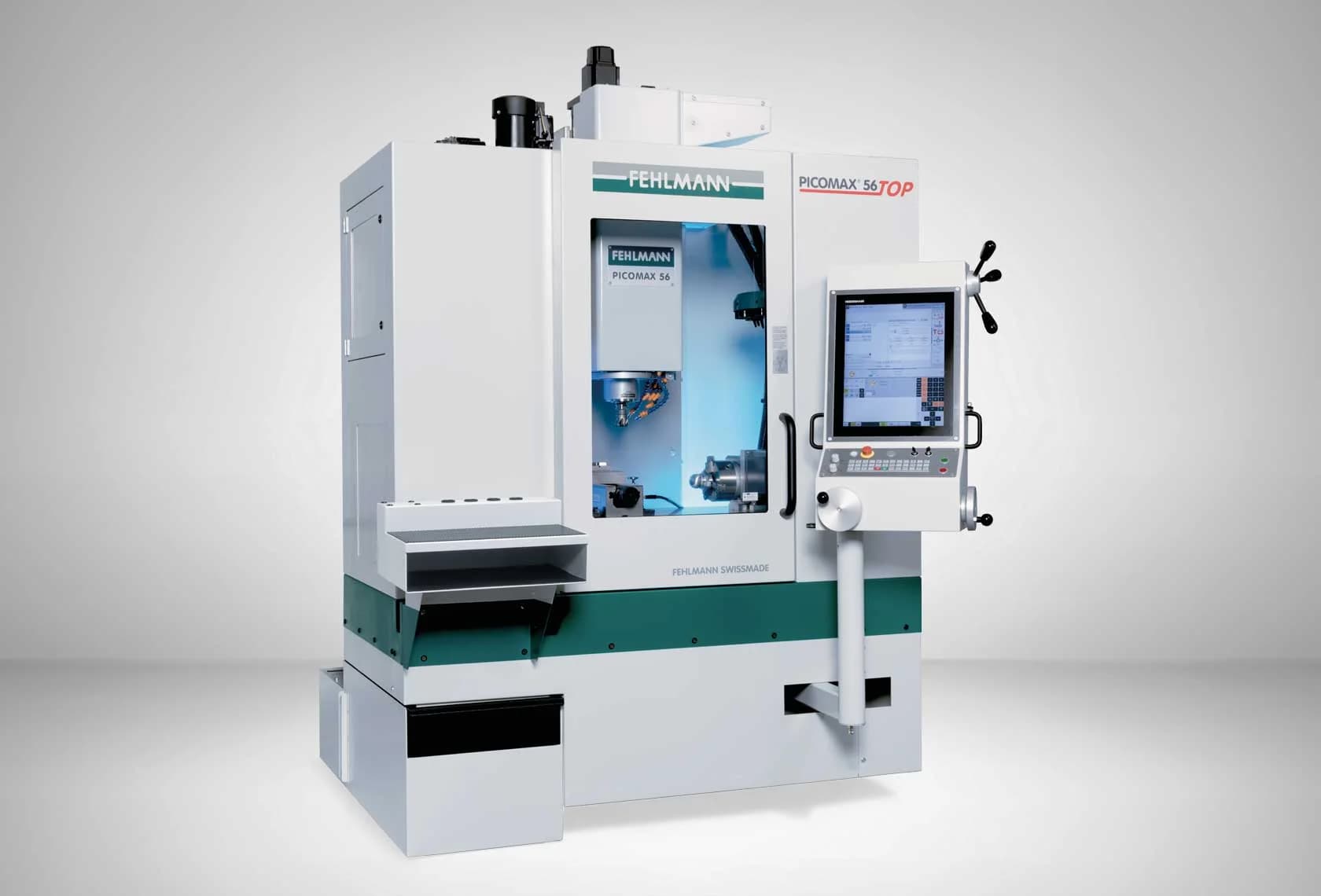

Fehlmann PICOMAX 56 TOP
Компактный вертикальный обрабатывающий центр Fehlmann для точной обработки деталей в габаритах 500 × 400 × 400 мм на столе 908 × 480 мм. Шпиндель 9,5 кВт / 60 Нм / 12 000 об/мин, стойка Heidenhain TNC7, опциональный дисковый магазин на 20 или 30 позиций. Масса 3050 кг, габарит 1700 × 1900 × 2500 мм.
Технические характеристики
- Масса
- 3050 кг без АСИ, 3250 кг с АСИ 20
- Шпиндель
- 50-12 000 об/мин, 9,5 кВт, 60 Нм (S6 40 % ПВ), жидкостное охлаждение
- Тип станка
- Вертикальный фрезерно-расточной обрабатывающий центр (3/4-осевой)
- Система ЧПУ
- Heidenhain TNC7, мультисенсорный дисплей
- Ход по X / Y / Z
- 500 / 400 / 400 мм
- Производитель
- Fehlmann AG Maschinenfabrik (Зеон, Швейцария)
- Количество осей
- 3 в базе, опционально 4-я через делительный стол
- Габариты (Ш × Г × В)
- 1700 × 1900 × 2500 мм
- Быстрые перемещения
- 30 000 мм/мин
- Магазин инструментов
- дисковый, опционально 20 или 30 позиций
- Рабочая поверхность стола
- 908 × 480 мм
- Расстояние стол - торец шпинделя
- 120-520 мм
Подробное описание
PICOMAX 56 TOP - фрезерно-расточной центр поколения 2022 года, построенный на монолитной чугунной C-раме. Станок рассчитан на инструментальные и единичные производства, где важна стабильная геометрия на мелкой ответственной номенклатуре. Рабочая зона 500 × 400 × 400 мм закрывает основной спектр деталей пресс-форм, вставок и измерительной оснастки. Стол 908 × 480 мм вмещает делительные головки, синусные плиты и крупные заготовки без свеса.
Шпиндель Fehlmann жидкостного охлаждения выдаёт 9,5 кВт и 60 Нм в режиме S6 (40 % ПВ) при частоте до 12 000 об/мин. Диапазон оборотов покрывает и тяжёлое фрезерование стали резцами большого диаметра, и чистовые проходы по алюминию и графиту. Расстояние от стола до торца шпинделя 120-520 мм - заготовки высотой до полуметра без замены оснастки.
Управление - Heidenhain TNC7 с мультисенсорным дисплеем. TNC7 даёт 3D-симуляцию, циклы отверстий, карманов и контуров, функцию глобальной трансформации координат. Программу можно отработать виртуально до запуска в металл, что снижает риск столкновений и брака на сложных деталях.
Опциональный дисковый магазин на 20 или 30 позиций ставится без ограничения доступа спереди - оператор сохраняет прямой ручной доступ к столу для единичной переналадки. Базовая конфигурация 3-осевая; опционально 4-я ось через делительный стол расширяет станок до ротационной обработки без переустановки детали.
Масса 3050 кг без АСИ и 3250 кг с АСИ на 20 позиций. Габарит станка 1700 × 1900 × 2500 мм - машина встаёт в небольшую инструментальную мастерскую без специальной подготовки фундамента. Производитель - Fehlmann AG (Зеон, Швейцария), разработка и сборка полностью в Швейцарии с 1930 года.
Кому подходит: инструментальным цехам, мастерским единичного и опытного производства, изготовителям пресс-форм и измерительной оснастки, где нужна прецизионная 3-осевая обработка с ручным или полуавтоматическим режимом и ограничен бюджет под 5-осевые центры.
