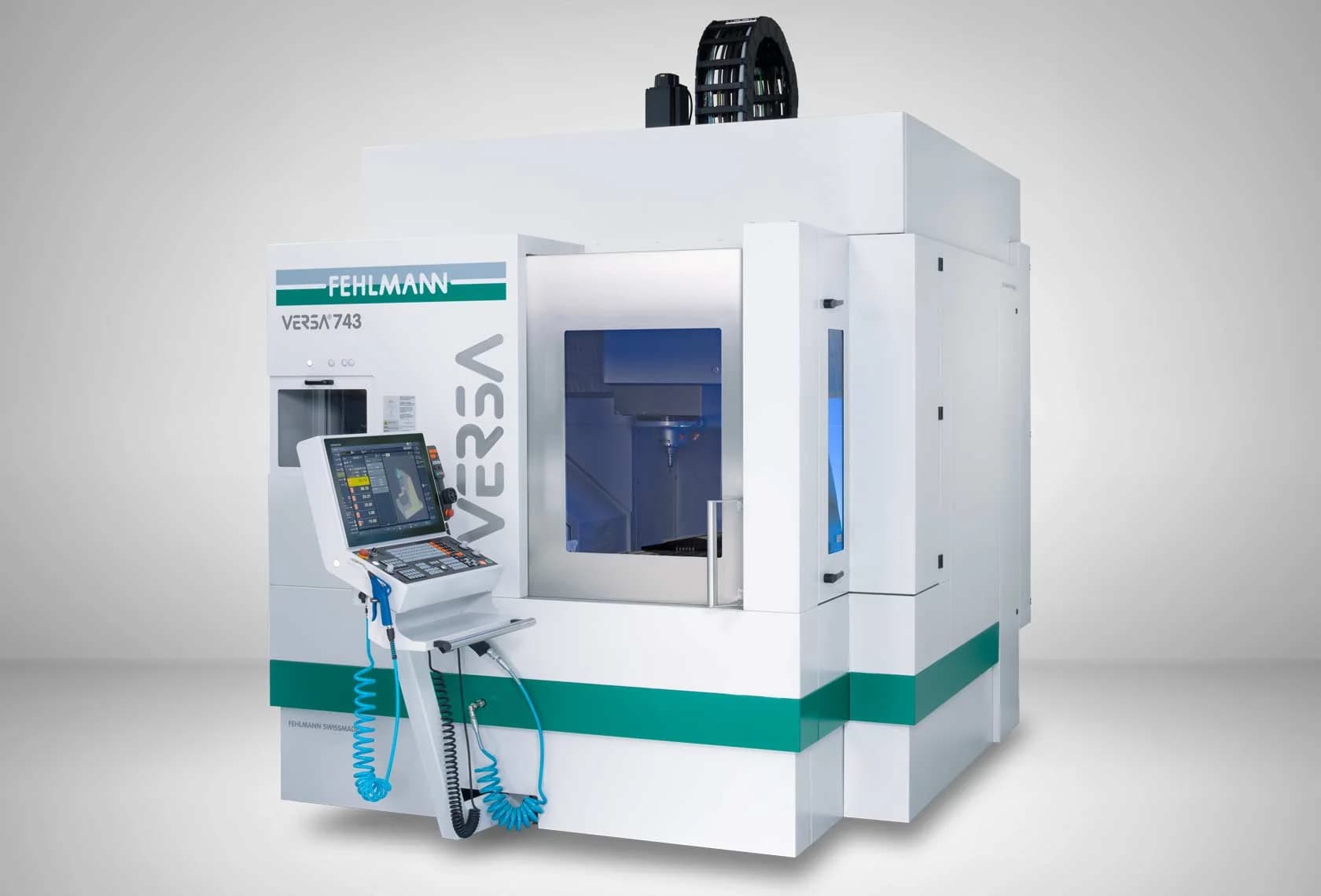

Fehlmann VERSA 743
3-осевой портальный центр Fehlmann для тяжёлого фрезерования крупных деталей. Ход 500 × 650 × 420 мм, стол 770 × 660 мм с нагрузкой 800 кг. Шпиндель HSK-A63 до 30 000 об/мин, управление Heidenhain TNC7. Масса 10 000 кг.
Технические характеристики
- Масса
- 10 000 кг
- Тип станка
- 3-осевой портальный обрабатывающий центр с фиксированным столом
- Система ЧПУ
- Heidenhain TNC7, сенсорный экран 19"
- Ход по X / Y / Z
- 500 / 650 / 420 мм
- Шпиндель HSK-A63
- 14 000 / 18 000 / 24 000 / 30 000 об/мин, мощность 26,3 / 26,3 / 25 / 13,7 кВт (S6)
- Производитель
- Fehlmann AG Maschinenfabrik (Зеон, Швейцария)
- Количество осей
- 3 (опционально 3+2 через делительный стол)
- Габариты (Ш × Г × В)
- 2430 × 2730 × 3250 мм
- Быстрые перемещения
- 50 000 мм/мин
- Рабочая поверхность стола
- 770 × 660 мм
- Максимальная нагрузка на стол
- 800 кг
Подробное описание
VERSA 743 - 3-осевой портальный центр с фиксированным столом, построенный под тяжёлое фрезерование крупных заготовок. Портальная конструкция массой 10 000 кг и фиксированный стол дают максимальную жёсткость для чернового резания инструментальных сталей и крупных блочных заготовок. Рабочая зона 500 × 650 × 420 мм и стол 770 × 660 мм с нагрузкой до 800 кг закрывают основной спектр крупных штампов, матриц и корпусных деталей.
Четыре варианта шпинделя HSK-A63: 14 000 об/мин / 26,3 кВт для тяжёлого фрезерования, 18 000 об/мин / 26,3 кВт универсальный, 24 000 об/мин / 25 кВт для пресс-форм и алюминия, 30 000 об/мин / 13,7 кВт для HSM графита и меди. Один станок закрывает черновую и чистовую обработку без замены шпиндельного узла. Быстрые перемещения 50 000 мм/мин по всем осям.
Управление - Heidenhain TNC7 с сенсорным экраном 19". TNC7 даёт 3D-симуляцию и расширенные циклы для 3-осевой и 3+2-осевой обработки. Базовая конфигурация - 3 оси на фиксированном столе с возможностью опционального делительного стола для 3+2 работы. Опционально реечный магазин до 600 позиций для продолжительных безоператорных циклов.
Габарит 2430 × 2730 × 3250 мм. Производитель - Fehlmann AG (Зеон, Швейцария), разработка и сборка полностью в Швейцарии с 1930 года.
Кому подходит: инструментальным цехам с крупными штампами и матрицами, контрактным производствам крупногабаритных корпусных деталей, где нужна 3-осевая обработка тяжёлых заготовок на жёсткой портальной платформе без необходимости 5-осевой кинематики.
