Портальные обрабатывающие центры
Портальные (гантрийные) обрабатывающие центры - специализированное оборудование для обработки крупногабаритных деталей и конструкций. Портальная конструкция обеспечивает максимальную жесткость и точность при обработке деталей длиной до 30 метров.
Подробное описание
Портальные обрабатывающие центры (также называемые гантрийными или Gantry) представляют собой фрезерное оборудование специальной портальной конструкции, где рабочий стол неподвижен, а шпиндельная бабка перемещается вдоль массивного портала. Такая архитектура обеспечивает обработку крупногабаритных деталей (длина до 30 метров), высокую жесткость конструкции (портал опирается на две стороны), отсутствие деформации стола под весом детали, возможность обработки сверхтяжелых заготовок (до 100 тонн), стабильную точность независимо от размера детали.
Портальные обрабатывающие центры применяются в аэрокосмической промышленности (элементы планера самолетов, корпуса ракет, крупногабаритные силовые детали), судостроении (корпусные конструкции, рамы, блоки), энергетическом машиностроении (корпуса турбин, крупные корпусные детали), производстве форм большого размера (матрицы для автомобильных кузовов), производстве станков (станины крупных станков), изготовлении крупногабаритных конструкций для промышленности.
Основные преимущества портальных обрабатывающих центров: возможность обработки крупногабаритных деталей (до 30 метров длиной), высокая жесткость портальной конструкции (две опоры), точность независимо от размера детали (стабильная геометрия), обработка сверхтяжелых заготовок (стол не прогибается), универсальность применения (от авиации до судостроения), возможность установки дополнительных головок (многосторонняя обработка), автоматическая смена головок (расширение возможностей), экономия производственных площадей (один станок вместо нескольких).
Современные портальные обрабатывающие центры оснащаются рабочими столами размером от 3000×2000 до 30000×5000 мм и грузоподъемностью до 100 тонн, ходами портала по оси X от 3000 до 30000 мм, мощными фрезерными головками (30-80 кВт), возможностью установки универсальных головок с осями B/C для 5-осевой обработки, инструментальными магазинами на 80-200 инструментов, быстрыми перемещениями до 50 м/мин, точностью позиционирования ±0.01-0.02 мм на всей длине, системами лазерного контроля точности.
В нашем каталоге представлены портальные обрабатывающие центры от производителей: Jyoti CNC (серия EX для крупногабаритных деталей, модели EX-P, N-1280, N-1680, N-2480 с различными размерами рабочей зоны) и HURON (серия Kmill для портальной обработки, модели Kmill 8 и Kmill 10).
Найдено товаров: 18
EMCO Dynamill
Портальный обрабатывающий центр EMCO Dynamill с перемещением по оси X от 4550 мм и рабочей зоной до 4000 мм по оси Y, предназначенный для высокопроизводительной обработки крупных деталей в 3-осевом и 5-осевом исполнении.
EMCO Ecomill
Универсальный обрабатывающий центр с подвижной колонной EMCO Ecomill с перемещением по оси X от 4000 мм и рабочей зоной до 2500 мм по оси Z, обеспечивающий высокую производительность при обработке крупных деталей.
EMCO Ecomill Plus
Усиленный обрабатывающий центр с подвижной колонной EMCO Ecomill Plus с перемещением по оси X от 4000 мм, Y до 1600 мм и Z до 3000 мм, обеспечивающий расширенную рабочую зону для обработки крупных деталей.
EMCO Ecomill S
Универсальный обрабатывающий центр с подвижной колонной EMCO Ecomill S с перемещением по оси X от 3000 мм и по оси Y до 1300 мм, предназначенный для точной обработки деталей средних размеров.
EMCO Mecmill
Крупный обрабатывающий центр с подвижной колонной EMCO Mecmill с перемещением по оси X от 6000 мм и Z до 3500-4000 мм, предназначенный для обработки крупногабаритных деталей в тяжёлом машиностроении.
EMCO Mecmill Plus
Тяжёлый обрабатывающий центр с подвижной колонной EMCO Mecmill Plus с перемещением по оси X от 6000 мм, Y до 1800 мм и Z до 5000 мм, предназначенный для тяжёлого силового фрезерования крупногабаритных деталей.
EMCO Megamill
Тяжёлый портальный обрабатывающий центр EMCO Megamill с перемещением по оси X от 7500 мм, мощностью шпинделя 40 кВт и крутящим моментом 1200 Нм, предназначенный для обработки особо крупных деталей.
EMCO Powermill
Крупный портальный обрабатывающий центр EMCO Powermill с перемещением по оси X от 6000 мм и рабочей зоной до 7000 мм по оси Y, предназначенный для высокопроизводительной обработки массивных деталей в тяжёлом машиностроении.

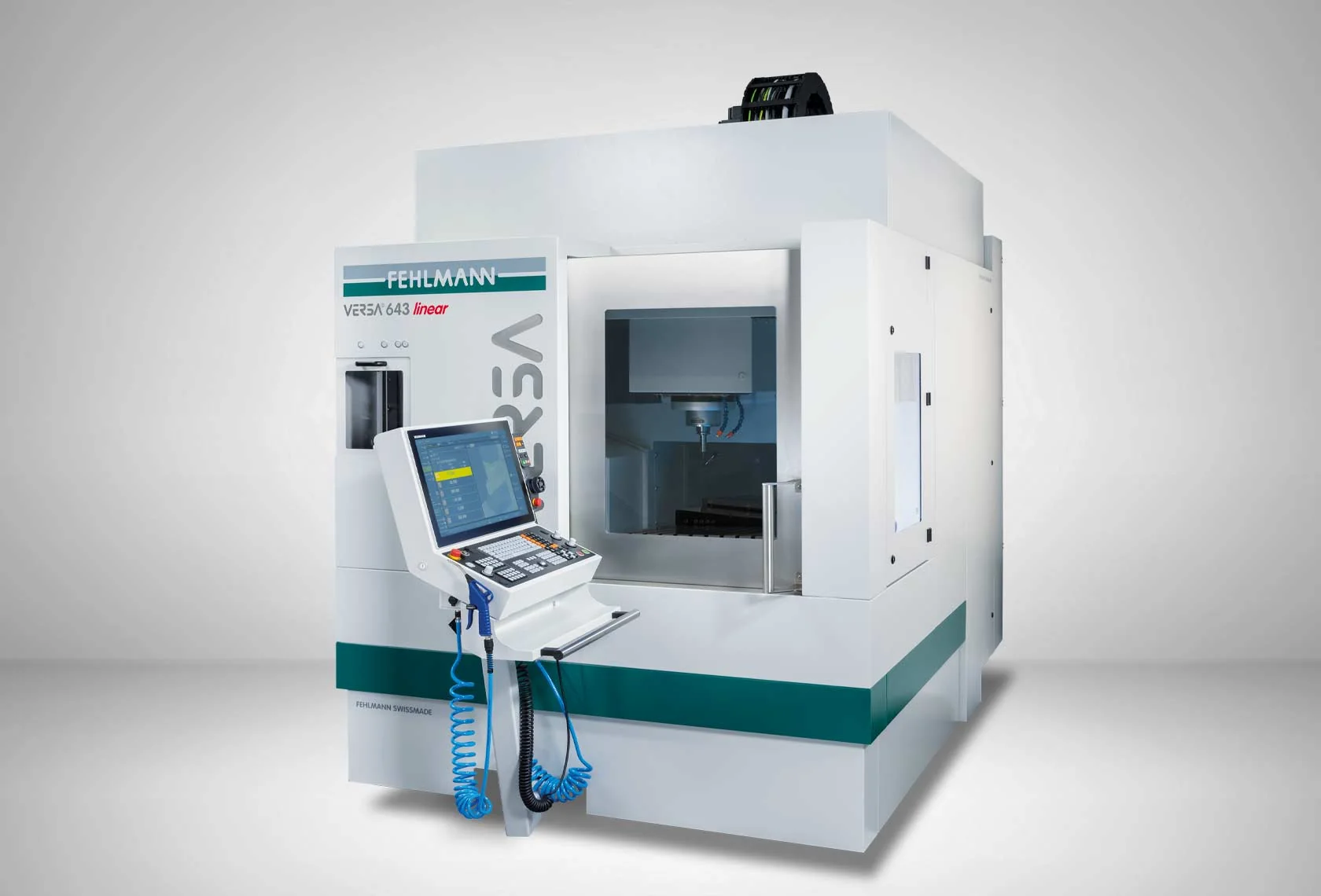

Fehlmann VERSA 643 LINEAR
Fehlmann VERSA 643 LINEAR — 3-осевой портальный обрабатывающий центр с линейными приводами, ходами X/Y/Z 350/500/320 мм и столом 620×500 мм / 400 кг. Шпиндель HSK-E50 до 42 000 об/мин / 16,9 кВт, Heidenhain TNC7, магазин до 480 инструментов, масса 7 500 кг.

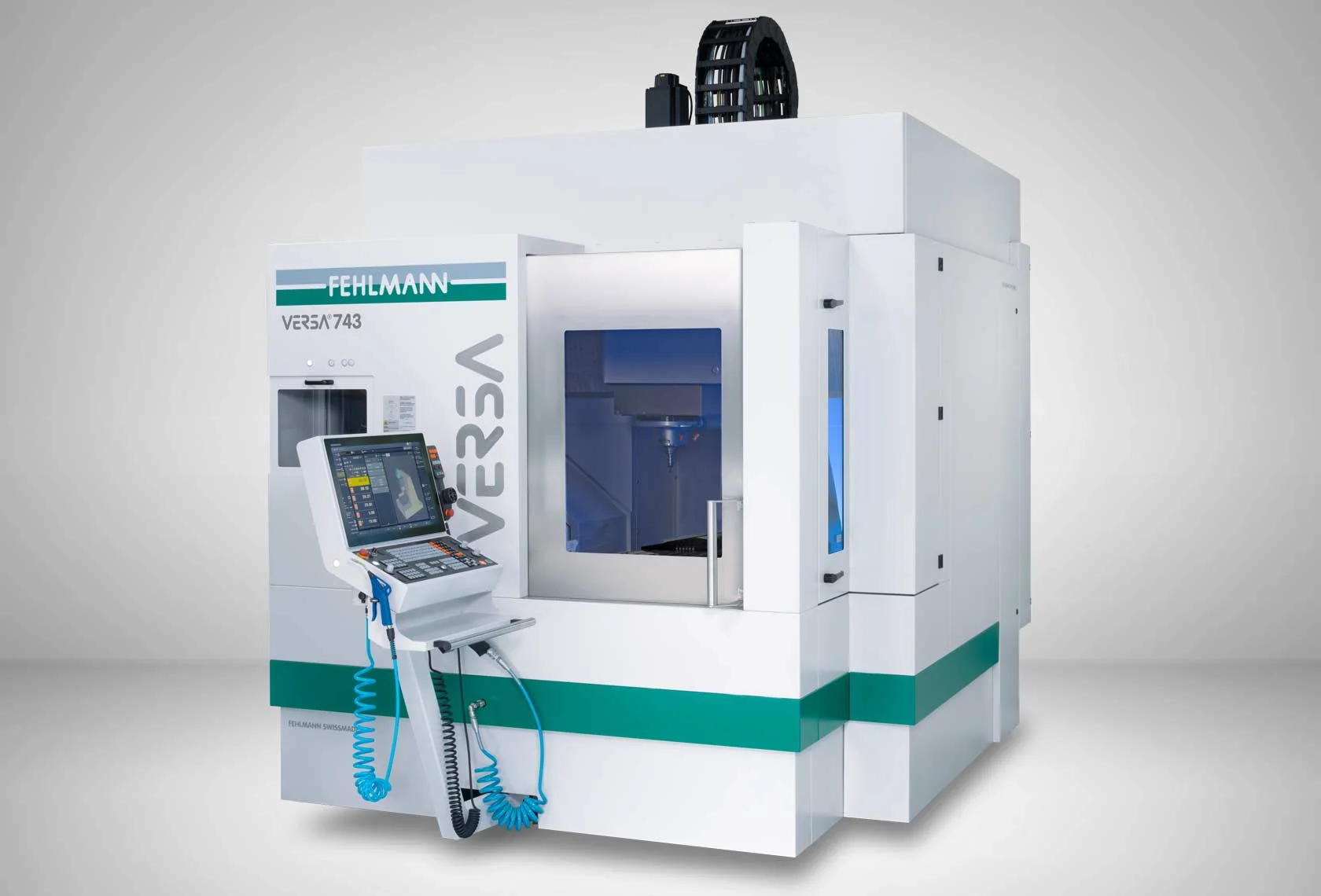

Fehlmann VERSA 743
Fehlmann VERSA 743 — 3-осевой портальный обрабатывающий центр высокой жёсткости с ходами X/Y/Z 500/650/420 мм и столом 770×660 мм / 800 кг. Шпиндель HSK-A63 до 30 000 об/мин / 26,3 кВт, Heidenhain TNC7, масса 10 000 кг. Тяжёлое фрезерование стали и пресс-формы.

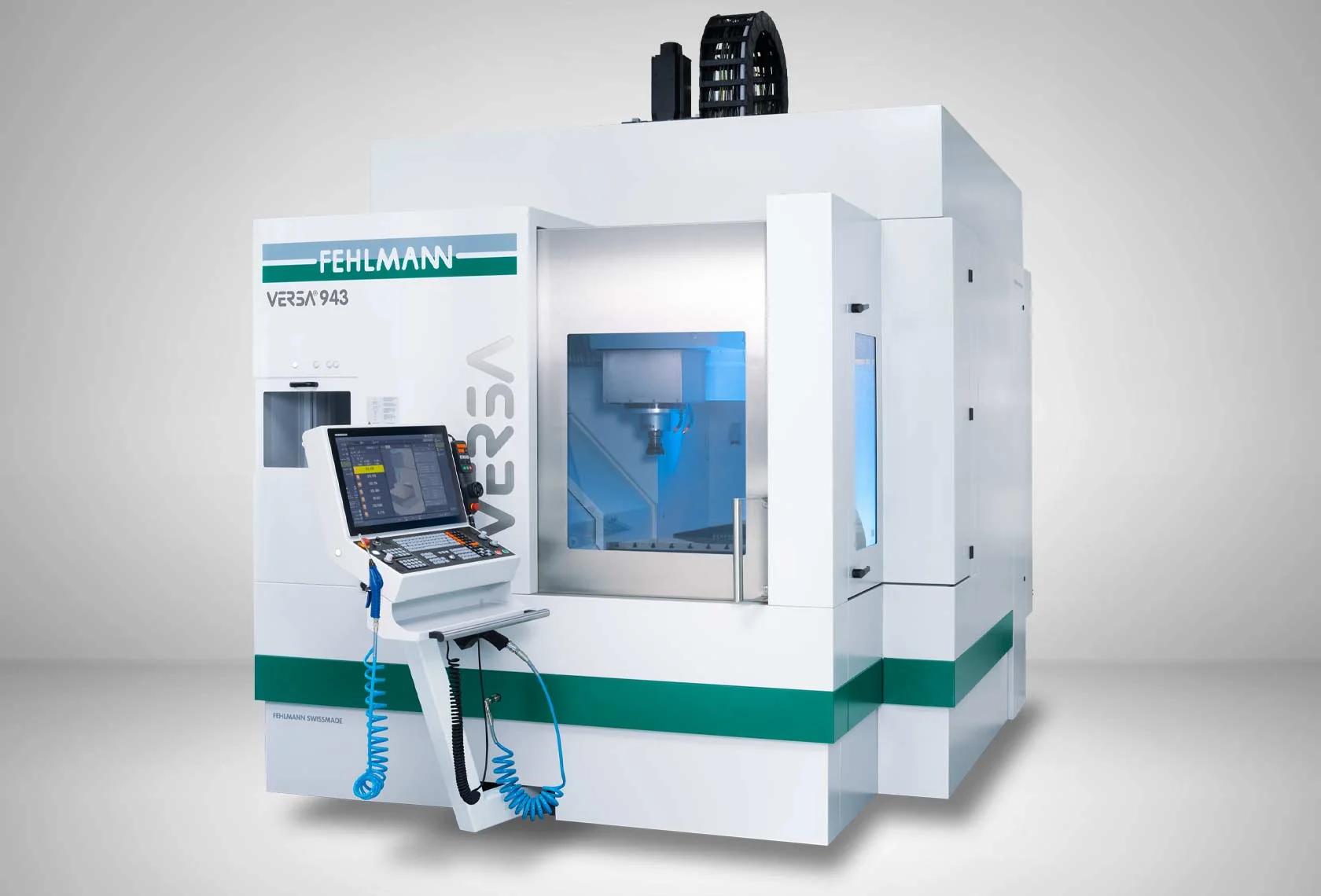

Fehlmann VERSA 943
Fehlmann VERSA 943 — крупный 3-осевой портальный обрабатывающий центр с ходами X/Y/Z 650/800/500 мм и столом 870×760 мм / 1000 кг. Шпиндель HSK-A63 до 30 000 об/мин / 26,3 кВт, Heidenhain TNC7, магазин 48–384 позиций, масса 11 800 кг.

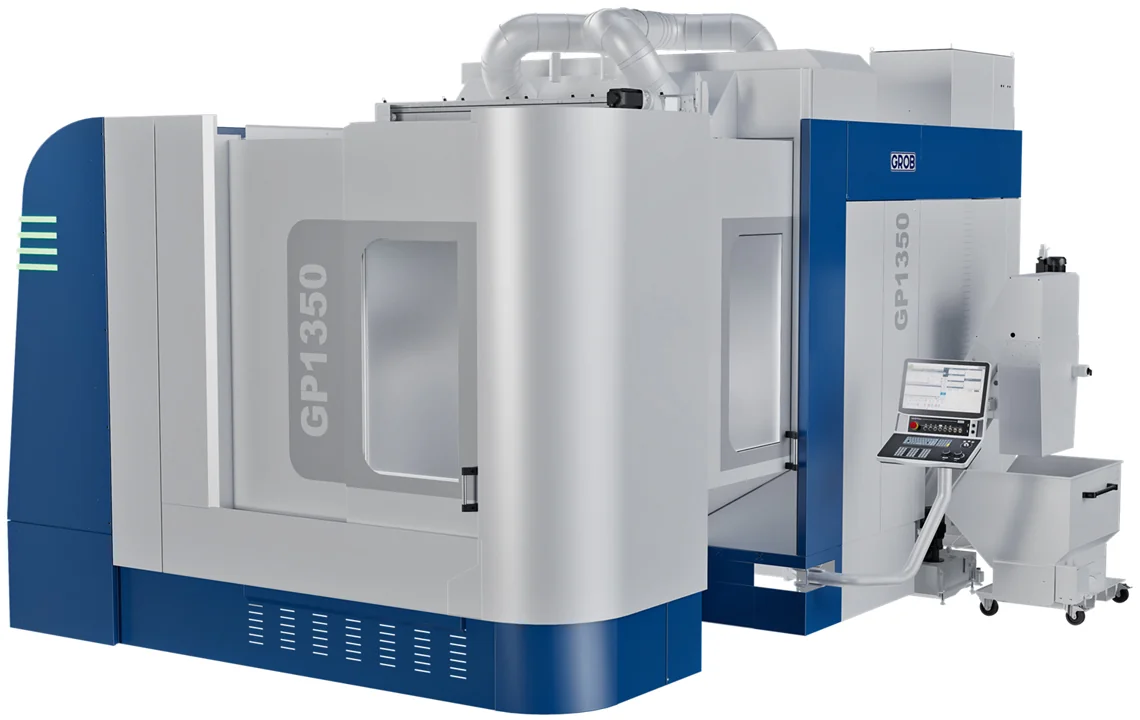

GROB GP1350
GROB GP1350 — 5-осевой портальный обрабатывающий центр для деталей до ø1400 мм / 3600 кг. Ходы X/Y/Z 1400/1950/1100 мм, рабочий стол 1350×1350 мм, шпиндель до 30 000 об/мин, Siemens 840D sl.
KX 200
KX 200 — высокопроизводительный двухколонный портальный центр HURON. Крупная рабочая зона 3300 × 2300 мм. 5-осевая обработка. Вилочная головка. Нагрузка до 12 т.
KX 300
KX 300 — крупнейший двухколонный портальный центр HURON серии KX. Максимальная рабочая зона 5000 × 3100 мм. 5-осевая обработка. Вилочная головка. Нагрузка до 20 т.
KX 50 L
KX 50 L — высокопроизводительный двухколонный портальный центр HURON с увеличенной длиной обработки. 5-осевая обработка. Вилочная головка. Рабочая зона 3000 мм по оси X. Нагрузка до 6 т.
KX 50 M
KX 50 M — высокопроизводительный двухколонный обрабатывающий центр HURON с портальной конструкцией. 5-осевая обработка. Вилочная головка с осями B/C. Для сложных деталей.
Kmill 10
Kmill 10 — увеличенный вертикальный фрезерный центр HURON портальной конструкции. Рабочая зона 1,000×700×600 мм, стол 1,250×700 мм до 1,500 кг. Шпиндель ISO 40 на 15,000 об/мин, 23.6 кВт. Жесткая ребристая чугунная структура для прецизионной 3D-обработки пресс-форм и оснастки.
Kmill 8
Kmill 8 — компактный вертикальный фрезерный центр HURON портальной конструкции. Рабочая зона 700×600×500 мм, стол 800×600 мм до 500 кг. Шпиндель ISO 40 на 15,000 об/мин, 23.6 кВт. Быстрые перемещения 40 м/мин. Жесткая ребристая чугунная конструкция для максимальной точности.
