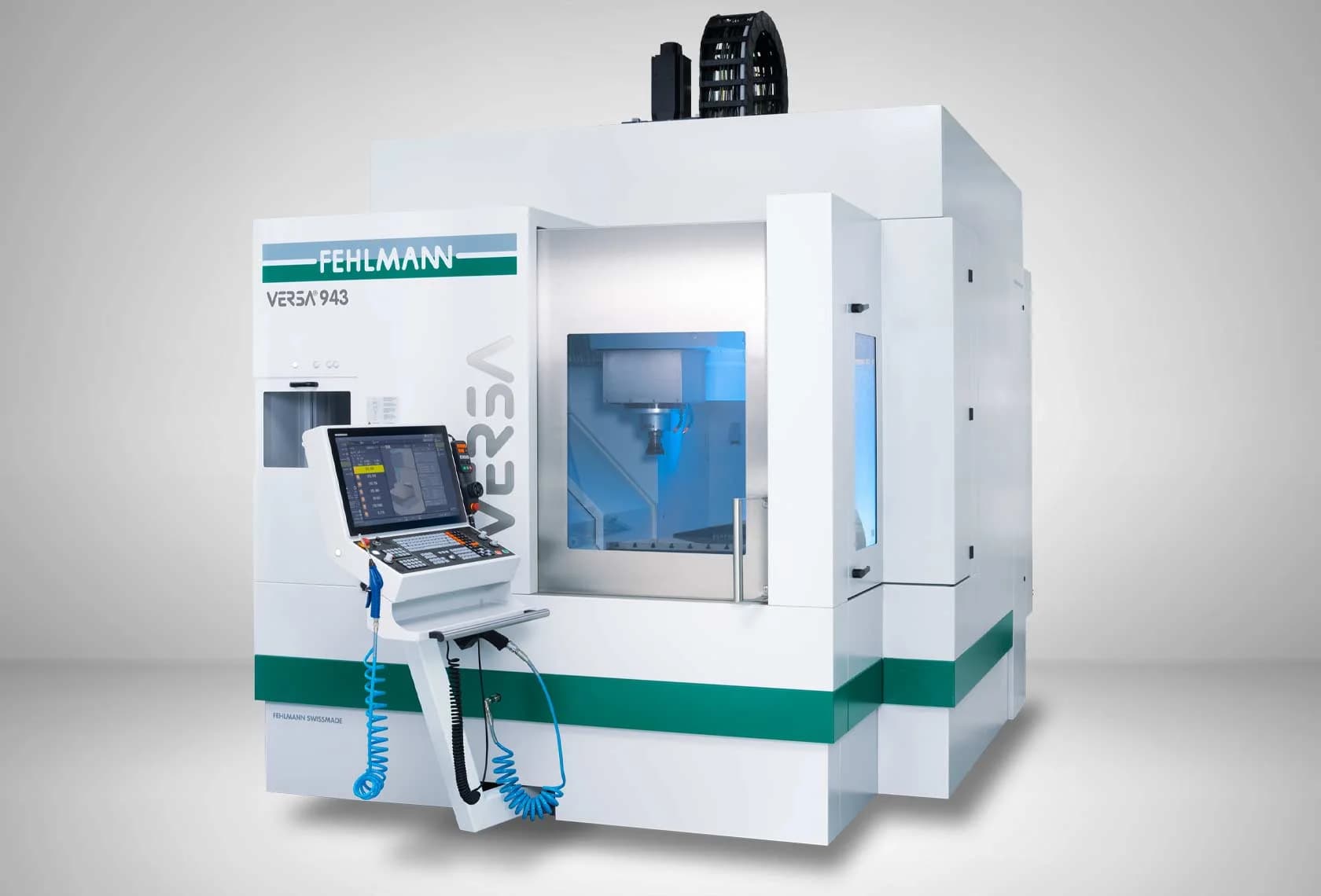

Fehlmann VERSA 943
Крупный 3-осевой портальный центр Fehlmann с нагрузкой на стол до 1000 кг. Ход 650 × 800 × 500 мм, стол 870 × 760 мм. Шпиндель HSK-A63 до 30 000 об/мин, магазин до 384 позиций, управление Heidenhain TNC7. Масса 11 800 кг.
Технические характеристики
- Масса
- 11 800 кг
- Тип станка
- 3-осевой портальный обрабатывающий центр с фиксированным столом
- Система ЧПУ
- Heidenhain TNC7, сенсорный экран 19"
- Ход по X / Y / Z
- 650 / 800 / 500 мм
- Шпиндель HSK-A63
- 14 000 / 18 000 / 24 000 / 30 000 об/мин, мощность 26,3 / 26,3 / 25 / 13,7 кВт (S6)
- Производитель
- Fehlmann AG Maschinenfabrik (Зеон, Швейцария)
- Количество осей
- 3 (опционально 3+2 через делительный стол)
- Габариты (Ш × Г × В)
- 2700 × 2970 × 3550 мм
- Быстрые перемещения
- 50 000 мм/мин
- Магазин инструментов
- дисковый 48 или 80; реечный до 384
- Рабочая поверхность стола
- 870 × 760 мм
- Максимальная нагрузка на стол
- 1000 кг
Подробное описание
VERSA 943 - крупный 3-осевой портальный центр с фиксированным столом для тяжёлой обработки заготовок массой до 1000 кг. Портальная конструкция массой 11 800 кг и фиксированный стол 870 × 760 мм дают жёсткость для тяжёлого чернового фрезерования крупных пресс-форм, штампов и блочных заготовок инструментальной стали. Рабочая зона 650 × 800 × 500 мм - крупнейшая в 3-осевой линейке VERSA без ограничений наклонно-поворотного стола.
Четыре варианта шпинделя HSK-A63: 14 000 об/мин / 26,3 кВт для тяжёлого фрезерования, 18 000 об/мин / 26,3 кВт универсальный, 24 000 об/мин / 25 кВт для пресс-форм и алюминия, 30 000 об/мин / 13,7 кВт для HSM графита и меди. Один станок закрывает черновую и чистовую обработку без замены шпиндельного узла. Быстрые перемещения 50 000 мм/мин по всем осям.
Магазин инструментов - на выбор: дисковый 48 или 80 позиций для компактной компоновки, либо реечный до 384 позиций для продолжительной автоматизированной работы без ручных дозагрузок. Управление - Heidenhain TNC7 с сенсорным экраном 19". TNC7 даёт 3D-симуляцию и расширенные циклы для 3-осевой и 3+2-осевой обработки (опционально делительный стол).
Габарит станка 2700 × 2970 × 3550 мм. Производитель - Fehlmann AG (Зеон, Швейцария), разработка и сборка полностью в Швейцарии с 1930 года.
Кому подходит: крупным инструментальным цехам с пресс-формами и штампами массой до 1000 кг, контрактным производствам крупногабаритных корпусных деталей и энергетических узлов, где нужна 3-осевая обработка максимально крупных и тяжёлых заготовок на жёсткой портальной платформе.
