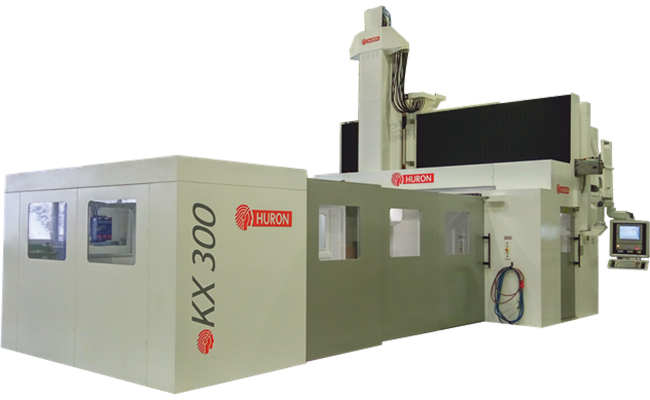

KX 300
KX 300 - крупнейший двухколонный портальный центр HURON серии KX. Увеличенная рабочая зона 5000 × 3100 мм. 5-осевая обработка. Вилочная головка. Нагрузка до 20 т.
Технические характеристики
- Оси
- 5000 × 3100 × 1500 mm (X/Y/Z)
- Стол
- 5200 × 2000 мм, 20 000 кг
- Магазин
- 40 инструментов
- Шпиндель
- 18 000 об/мин, HSK 63-A, 30 кВт, 240 Нм
- Быстрый ход
- 20 м/мин
- Вращательные оси
- B (±105°), C (±190°), 30 об/мин
- Точность (VDI/DGQ 3441)
- ±0,007 мм позиционирование, ±0,004 мм повторяемость
Подробное описание

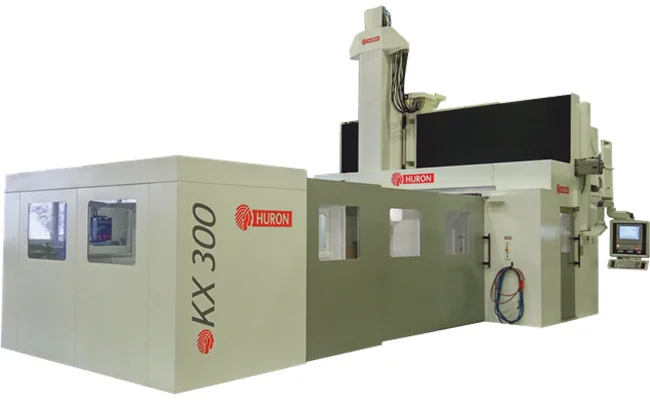

HURON KX 300 - крупнейший портальный 5-осевой обрабатывающий центр серии KX с крупной рабочей зоной 5000 × 3100 × 1500 мм и грузоподъёмностью стола 20 000 кг. Станок относится к классу тяжёлых обрабатывающих центров и предназначен для обработки особо крупных и тяжёлых деталей в непрерывной 5-осевой операции без переустановки. Стол размером 5200 × 2000 мм допускает размещение крупногабаритных заготовок, характерных для энергетики, авиакосмической отрасли и тяжёлого машиностроения.
Двухколонная портальная конструкция KX 300 спроектирована с увеличенными сечениями несущих элементов из серого чугуна, что обеспечивает необходимую жёсткость при работе со значительными моментами резания на увеличенных вылетах. Вилочная поворотная головка с осями B (±105°) и C (±190°) при скорости вращения 30 об/мин реализует полноценную 5-осевую интерполяцию. Шпиндель HSK 63-A (18 000 об/мин, 30 кВт, 240 Нм) обеспечивает стабильное качество поверхности при обработке сложных контуров. Скорость быстрых перемещений 20 м/мин обеспечивает рациональный баланс между производительностью и стабильностью перемещений в крупном рабочем пространстве. Точность ±0,007 мм / ±0,004 мм (VDI/DGQ 3441) выдерживается по всей протяжённой рабочей зоне.
KX 300 применяется в производстве крупных компонентов авиационной техники (центроплан, секции фюзеляжа, консоли крыла), генераторов и турбин для энергетики, крупногабаритных пресс-форм и штамповочного оснащения. Магазин на 40 инструментов обеспечивает автономность при длительных непрерывных циклах обработки особо крупных деталей.
Кому подходит: предприятиям тяжёлого машиностроения, авиакосмической и энергетической промышленности, где нужны детали размером до 5×3,1×1,5 м при грузоподъемности стола 20 т и 5-осевой обработке без переустановки.
