KX 50 M

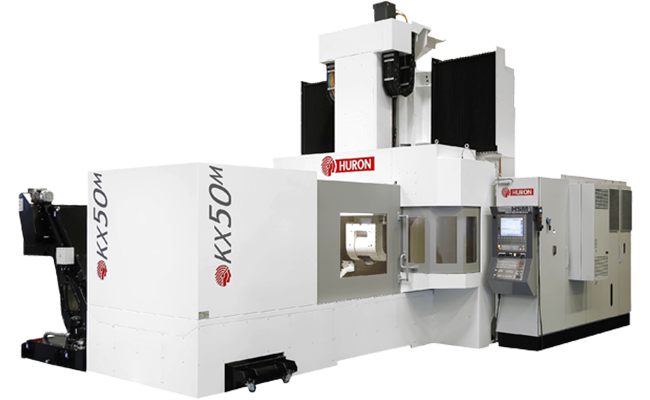

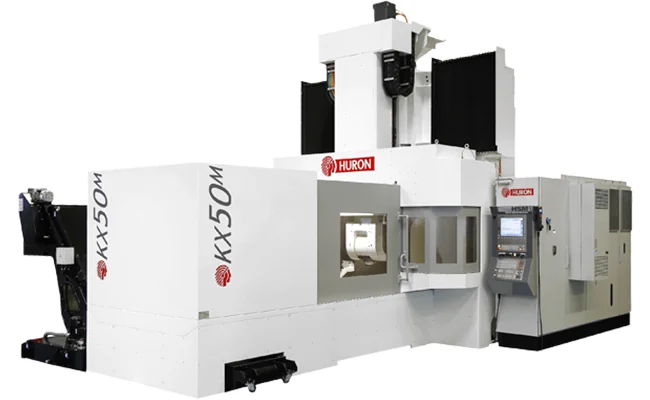

KX 50 M - высокопроизводительный двухколонный обрабатывающий центр HURON с портальной конструкцией. 5-осевая обработка. Вилочная головка с осями B/C. Для сложных деталей.
Технические характеристики
- Оси
- 2000 × 1700 × 900 mm (X/Y/Z)
- Стол
- 2200 × 1250 мм, 4 000 кг
- Магазин
- 30 инструментов
- Шпиндель
- 20 000 об/мин, HSK 63-A, 75 кВт, 75 Нм
- Быстрый ход
- 40 м/мин
- Вращательные оси
- B (±110°), C (±360°), 100 об/мин
- Точность (VDI/DGQ 3441)
- ±0,007 мм позиционирование, ±0,004 мм повторяемость
Подробное описание
HURON KX 50 M - высокопроизводительный 5-осевой обрабатывающий центр портального типа с двухколонной несущей конструкцией и рабочей зоной 2000 × 1700 × 900 мм. Двухколонная компоновка обеспечивает симметричную жёсткость портала и минимальные тепловые деформации при длительной работе, что принципиально важно при обработке крупных формообразующих деталей с жёсткими допусками на профиль. Станок предназначен для высокоскоростного 5-осевого фрезерования сложных 3D-поверхностей в аэрокосмической и энергетической промышленности.
Ключевым элементом кинематики KX 50 M является вилочная поворотная головка с осями B (±110°) и C (±360°) со скоростью вращения до 100 об/мин, реализующая полноценную непрерывную 5-осевую интерполяцию. Высокоскоростной электрошпиндель HSK 63-A развивает 20 000 об/мин при мощности 75 кВт, что позволяет вести чистовую обработку алюминиевых авиационных конструкций с высокими скоростями резания при минимальных нагрузках на деталь. Стол размером 2200 × 1250 мм выдерживает нагрузку до 4 000 кг. Быстрые перемещения 40 м/мин по всем осям сокращают холостые ходы, а точность ±0,007 мм / ±0,004 мм (VDI/DGQ 3441) обеспечивает геометрическую стабильность.
KX 50 M широко используется для фрезерования авиационных конструктивных элементов (лонжероны, нервюры, панели крыла), крупных пресс-форм и штампов, лопаток и дисков энергетических турбин, а также сложных деталей нефтегазового оборудования. Магазин на 30 инструментов рассчитан на типовые сценарии многооперационной обработки в одном установе.
Кому подходит: предприятиям аэрокосмической и энергетической промышленности, где нужна непрерывная 5-осевая обработка сложных 3D-поверхностей крупных деталей при шпинделе HSK 63-A 20 000 об/мин и грузоподъемности стола до 4 т.
