Fehlmann PICOMAX 550 PRO Automation

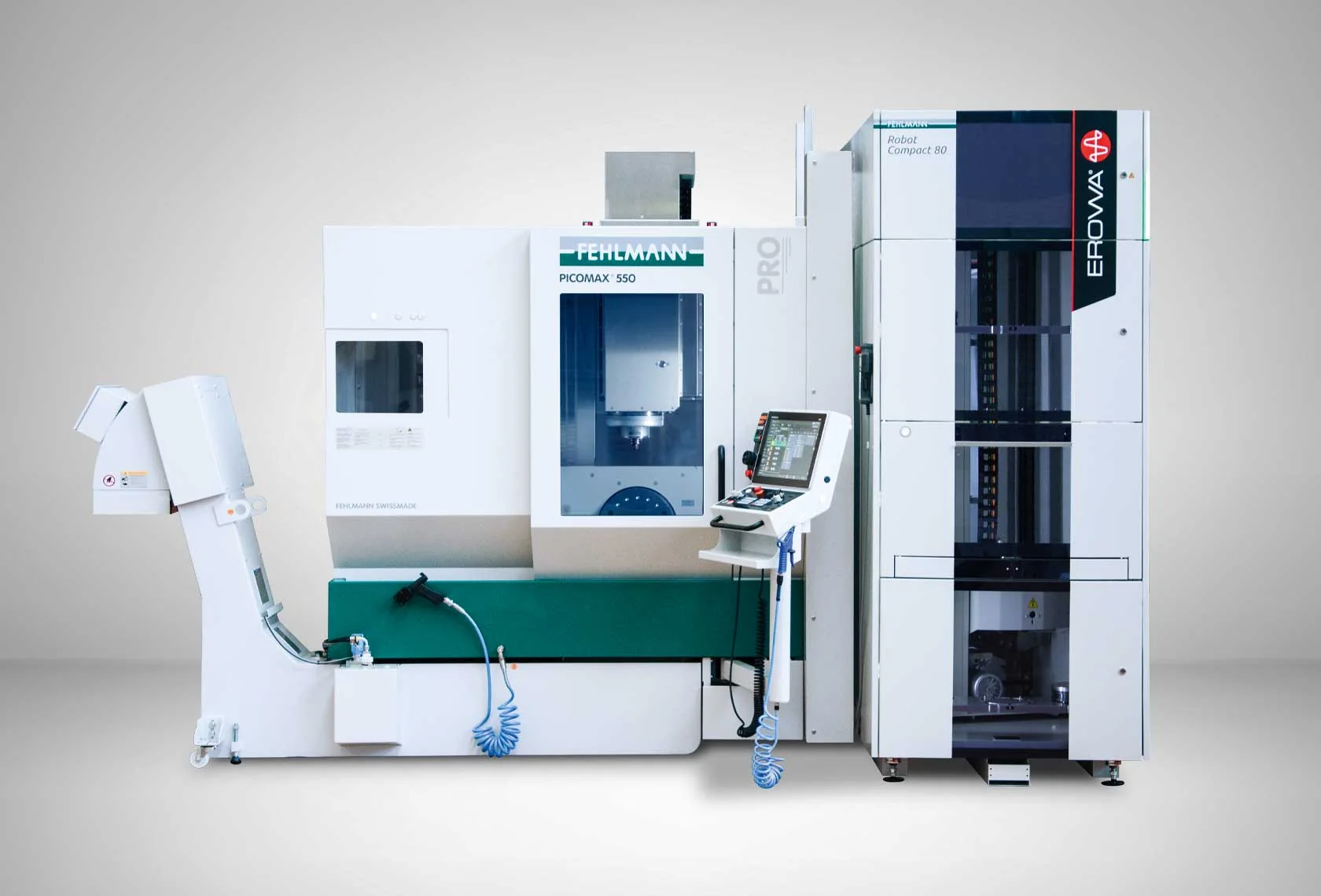

Роботизированная ячейка на базе компактного 5-осевого центра Fehlmann PICOMAX 550 PRO с боковой загрузочной дверью. Управление FEHLMANN MCM, шпиндель до 30 000 об/мин, цепной магазин 60 позиций, торк-моторы B/C. 5-осевая деталь Ø до 500 мм / H370 мм.
Технические характеристики
- Компоновка
- боковая автоматическая загрузочная дверь справа, без ограничения ручной эксплуатации
- Тип решения
- Роботизированная automation-ячейка для компактного 5-осевого центра
- Производитель
- Fehlmann AG Maschinenfabrik (Зеон, Швейцария)
- 5-осевая деталь
- Ø 500 мм / H 370 мм
- Класс обработки
- компактная 5-осевая обработка с торк-моторами B/C
- Базовый шпиндель
- до 30 000 об/мин / 13,7 кВт (S6 40 % ПВ)
- Совместимый станок
- Fehlmann PICOMAX 550 PRO
- Базовые габариты станка
- 1950 × 2550 × 2650 мм / 5250 кг
- Магазин базового станка
- цепной, 60 позиций, загрузка спереди во время работы
- Производственный сценарий
- автоматизация без ограничения ручной работы станка
- Управление автоматизацией
- FEHLMANN MCM
Подробное описание
PICOMAX 550 PRO Automation - роботизированная производственная ячейка, построенная на базе компактного 5-осевого центра PICOMAX 550 PRO. Станок изначально спроектирован под автоматизацию: боковая автоматическая загрузочная дверь справа ставит роботизированную загрузку без ограничения фронтального доступа оператора при ручной работе.
Базовый станок - PICOMAX 550 PRO с прямыми торк-моторами на осях B/C, цепным магазином 60 позиций и шпинделем до 30 000 об/мин / 13,7 кВт. 5-осевая деталь Ø до 500 мм / H до 370 мм закрывает основной спектр пресс-форм, электродов и медицинских деталей. ЧПУ Heidenhain TNC7 с интеграцией FEHLMANN MCM - управление очередью паллет, заданий и состоянием ячейки в едином интерфейсе.
FEHLMANN MCM покрывает планирование запуска, контроль статуса станка и паллеты, диагностику и протоколирование. Оператор готовит паллеты во внешней зоне, ячейка забирает их в очередь - параллельная подготовка не останавливает основную обработку. Габарит базового станка 1950 × 2550 × 2650 мм при массе 5250 кг - ячейка вписывается в компактный цех без большой FMS.
Решение даёт вход в безоператорную 5-осевую обработку без крупной производственной линии. Подходит для малых серий, учебно-производственных участков и инструментальных задач. При подборе уточняют номенклатуру деталей, время цикла и режим участка.
Производитель - Fehlmann AG (Зеон, Швейцария), разработка и сборка полностью в Швейцарии с 1930 года.
Кому подходит: контрактным производствам электродов и малых пресс-форм с HSM-задачами, учебно-производственным центрам с реальной промышленной автоматизацией, инструментальным цехам с малой серией, где нужен вход в безоператорную 5-осевую обработку без большой площади под FMS.
