Роботизированные системы загрузки
Роботизированные системы загрузки - автоматизированные решения для загрузки-выгрузки заготовок и деталей на станки с использованием промышленных роботов. Обеспечивают безлюдную работу оборудования, повышение производительности и гибкость производства.
Подробное описание
Роботизированные системы загрузки представляют собой комплексные решения на базе промышленных роботов (обычно 6-осевых манипуляторов), интегрированных с обрабатывающими центрами для автоматической загрузки заготовок, выгрузки готовых деталей, смены инструмента и выполнения вспомогательных операций. Ключевые особенности: безлюдная работа станков (24/7 без операторов), гибкость (быстрая переналадка на новые детали), высокая производительность (минимальное вспомогательное время), интеграция с несколькими станками (один робот обслуживает 2-4 станка), возможность выполнения вспомогательных операций (измерение, обдув, маркировка).
Роботизированные системы загрузки применяются в автомобильной промышленности (загрузка деталей на обрабатывающие центры в автоматизированных линиях), аэрокосмической отрасли (обработка крупных деталей с роботизированной загрузкой), общем машиностроении (гибкие производственные системы), производстве медицинского оборудования (автоматизация серийного производства), электронной промышленности (обработка корпусов с роботами), любом серийном производстве требующем автоматизации.
Основные преимущества роботизированных систем загрузки: безлюдная работа станков (ночные смены, выходные без операторов), увеличение производительности (минимальное время смены деталей), гибкость производства (быстрая переналадка на новые детали), один робот обслуживает несколько станков (экономическая эффективность), высокая повторяемость (точное позиционирование деталей), возможность работы с тяжелыми деталями (до 500 кг), интеграция вспомогательных операций (измерение, очистка), быстрая окупаемость при серийном производстве.
Современные роботизированные системы загрузки оснащаются промышленными роботами грузоподъемностью от 10 до 500 кг и радиусом действия от 1.4 до 3.2 метров, специализированными захватами для деталей различной формы, системами технического зрения для распознавания положения деталей, интеграцией с системами ЧПУ станков, стеллажами и конвейерами для заготовок и готовых деталей, защитными ограждениями с системами безопасности, централизованным программным управлением всей ячейкой.
В нашем каталоге представлены роботизированные системы загрузки от ведущих производителей: Hermle (серия RS - RS 05-2 для малых деталей до 10 кг, RS 1 универсальная до 60 кг, RS 2 GEN2 мощная до 210 кг, RS 3 для тяжелых деталей до 420 кг, RS L крупногабаритная до 420 кг), DMG MORI (Robo2Go компактные мобильные роботы, WH Cell роботизированные ячейки для различных станков), интегрированные с обрабатывающими центрами для максимальной эффективности.
Найдено товаров: 16

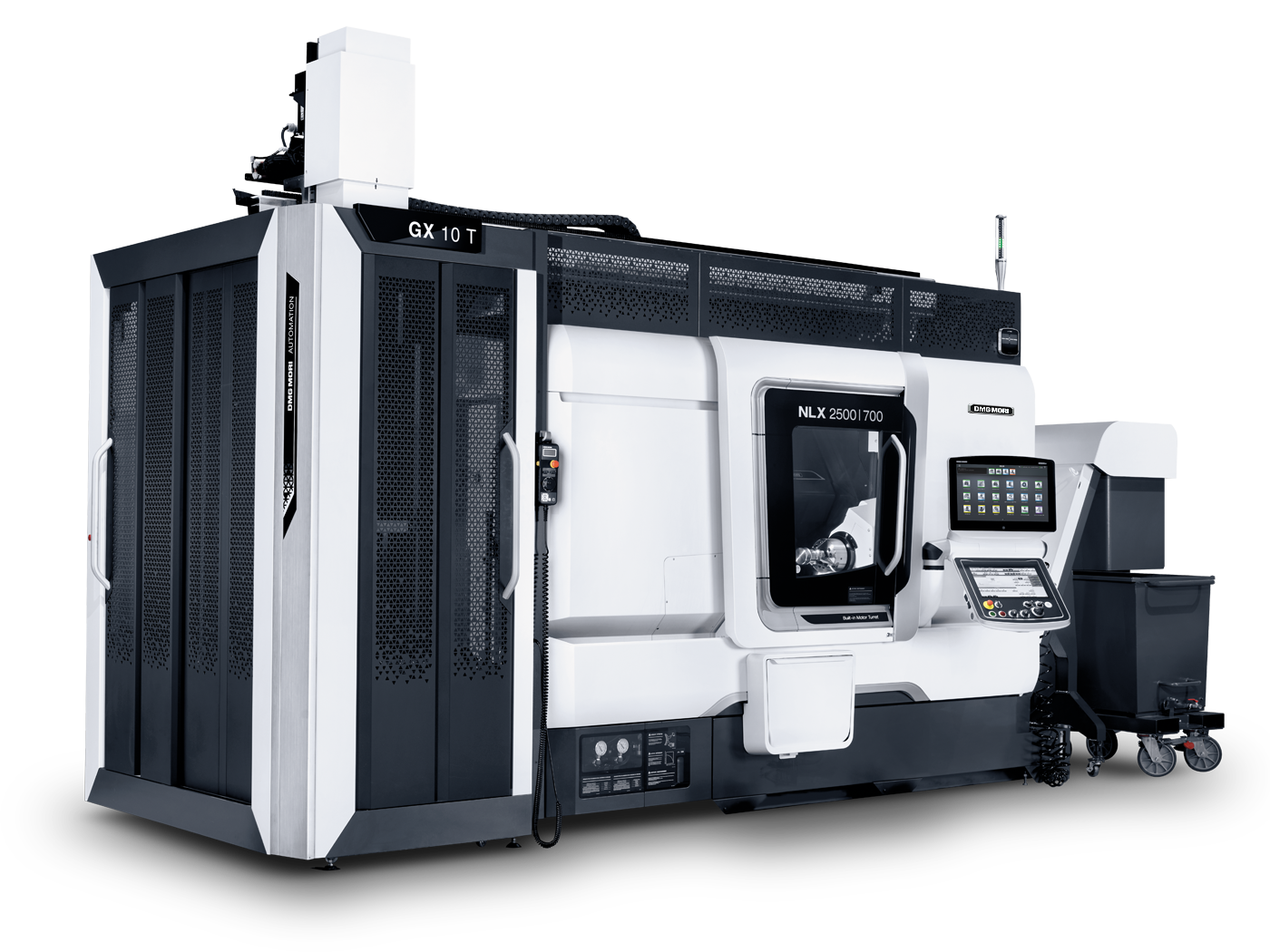

GX / GX T
GX / GX T — компактные портальные загрузчики для токарных и фрезерных станков (ø 150-200×100-150 мм, до 100 кг опционально). Модели GX 3/5/7/15 и GX 5T/10T/15T. Паллеты 14-26 шт, совместимость с 25+ моделями станков.

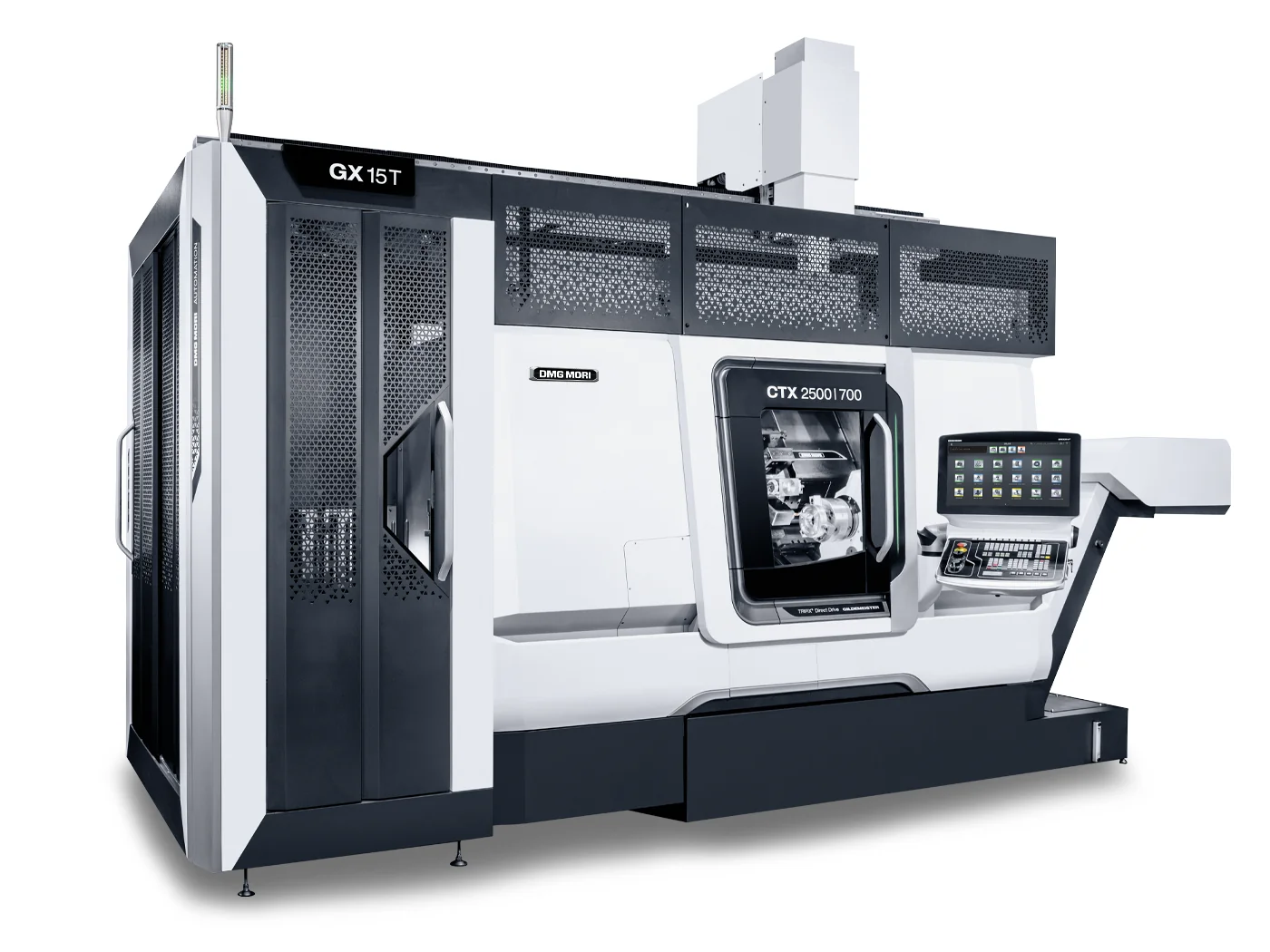

GX 15 T
GX 15 T — компактный портальный загрузчик для токарного центра CTX 2500 (ø 200×150 мм, 2×15 кг). Двойной 3-пальцевый захват с поворотной осью, паллеты 10 шт (75 кг/шт). Площадь 10.2 м², высота 3.4 м.

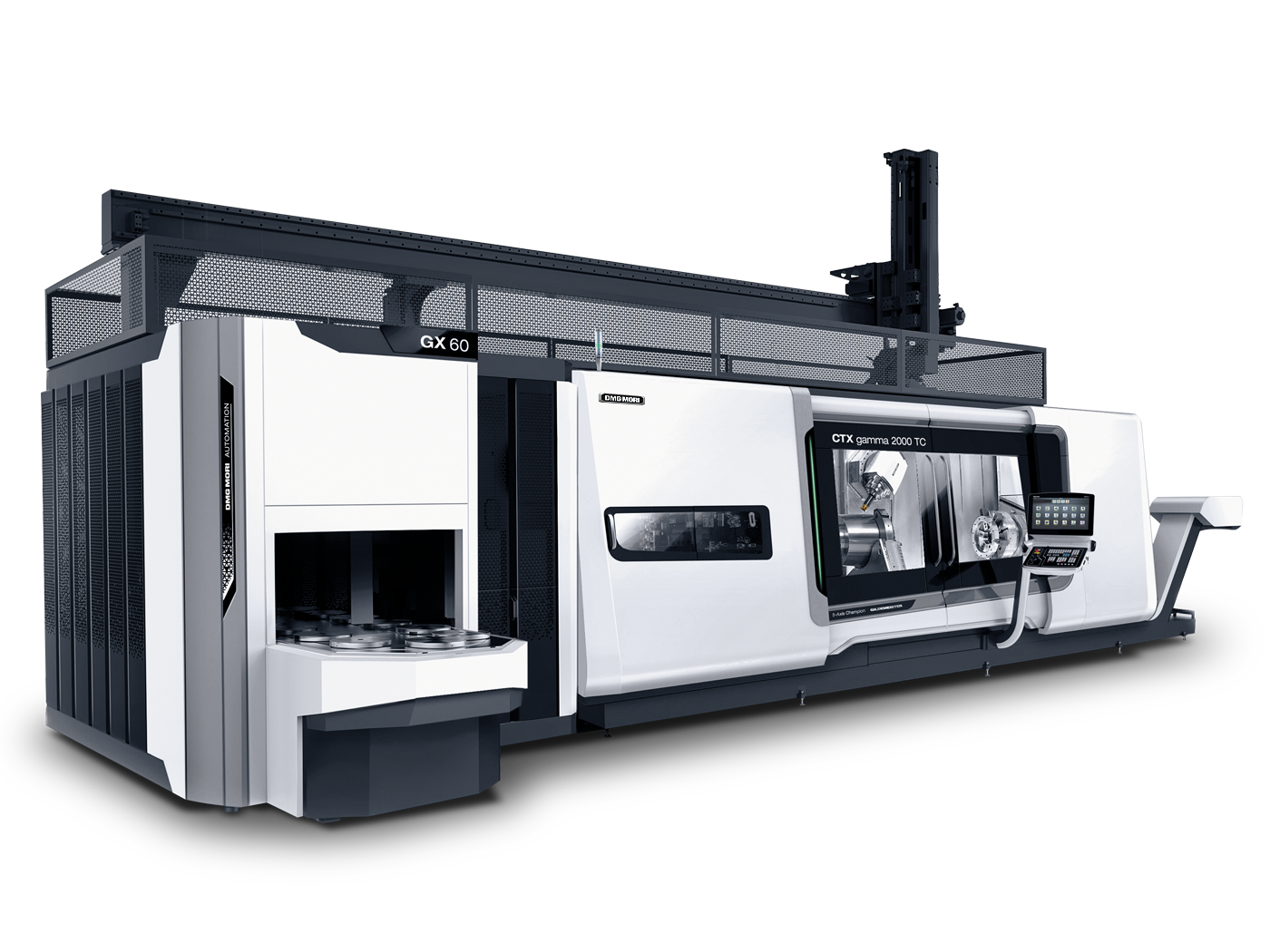

GX 35 / 60 T
GX 35 / 60 T — портальные загрузчики для токарных центров CTX beta/gamma. GX 35 T (2×35 кг, ø 315×300 мм), GX 60 T (2×60 кг, ø 450×500 мм). Модульный стокер 15/24/40 паллет, опции мойки, измерения, гравировки.

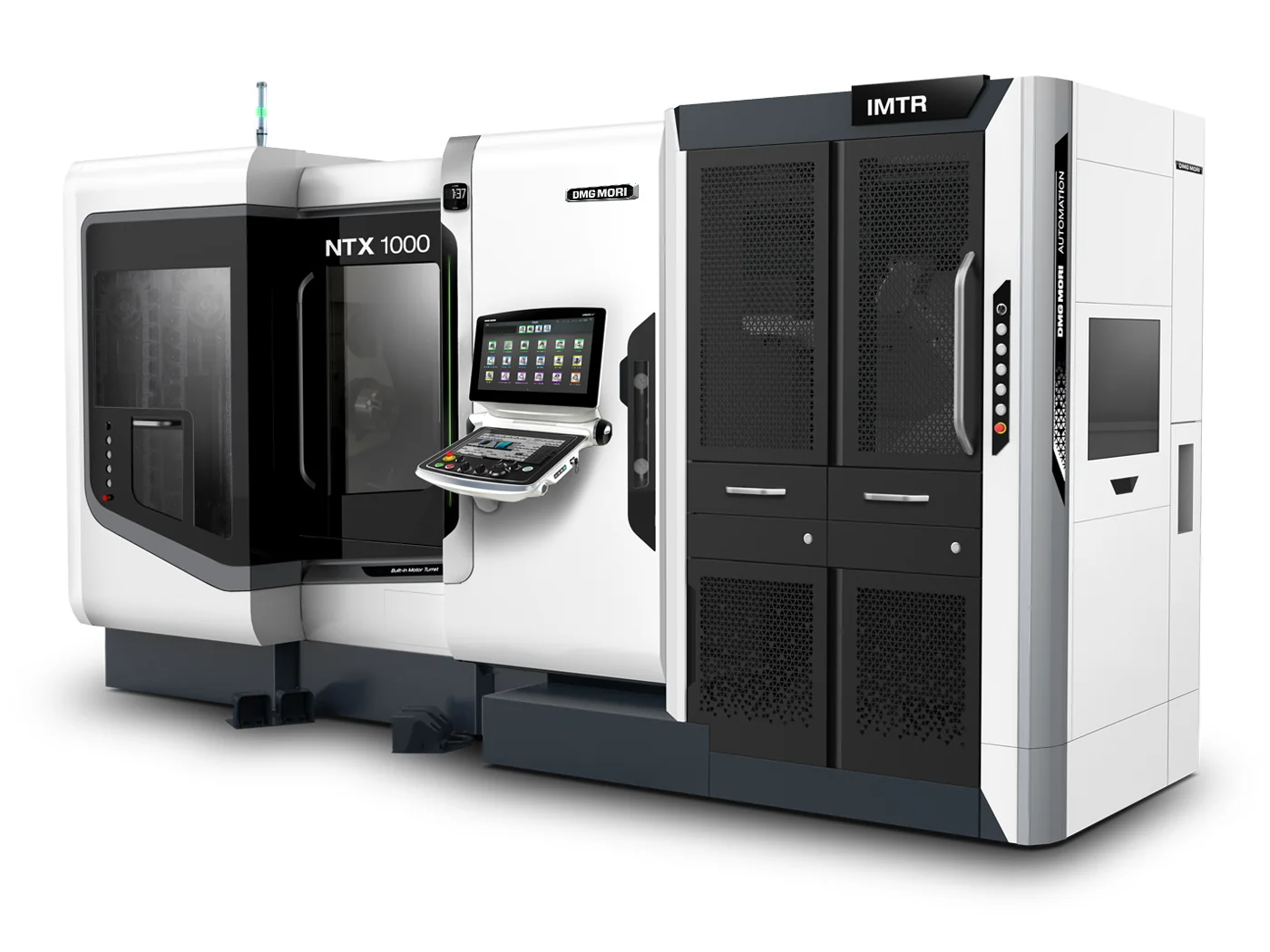

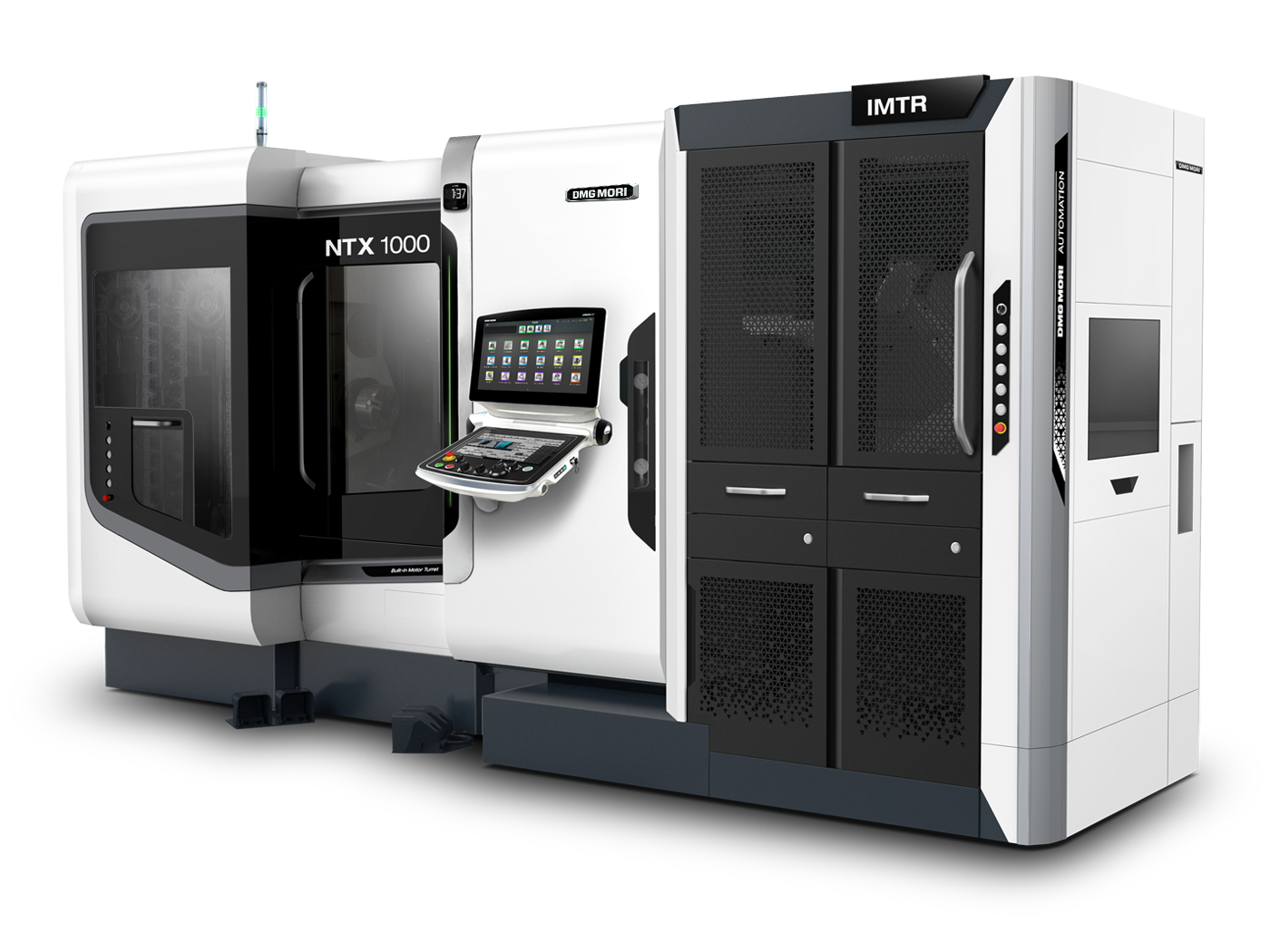

IMTR
IMTR — робот-автоматизация для токарных центров NTX/CTX/NLX (NTX 500: 7 кг, NTX 1000: 12 кг FANUC/10 кг KUKA). Одинарный захват 7.5 кг/двойной 2.25 кг, заготовки до Ø100 мм. Лоток 543×343 мм, drawer-type стокер.

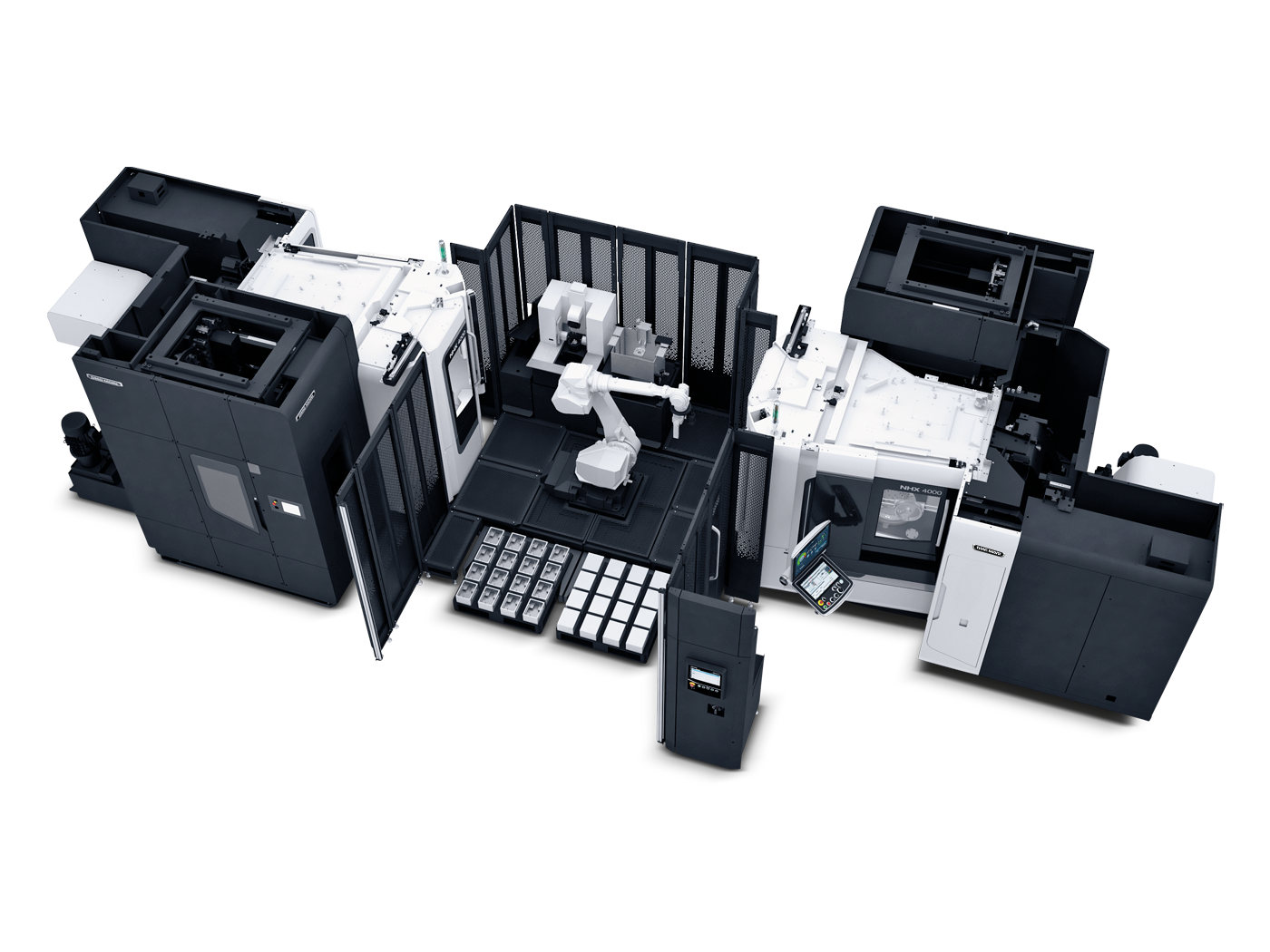

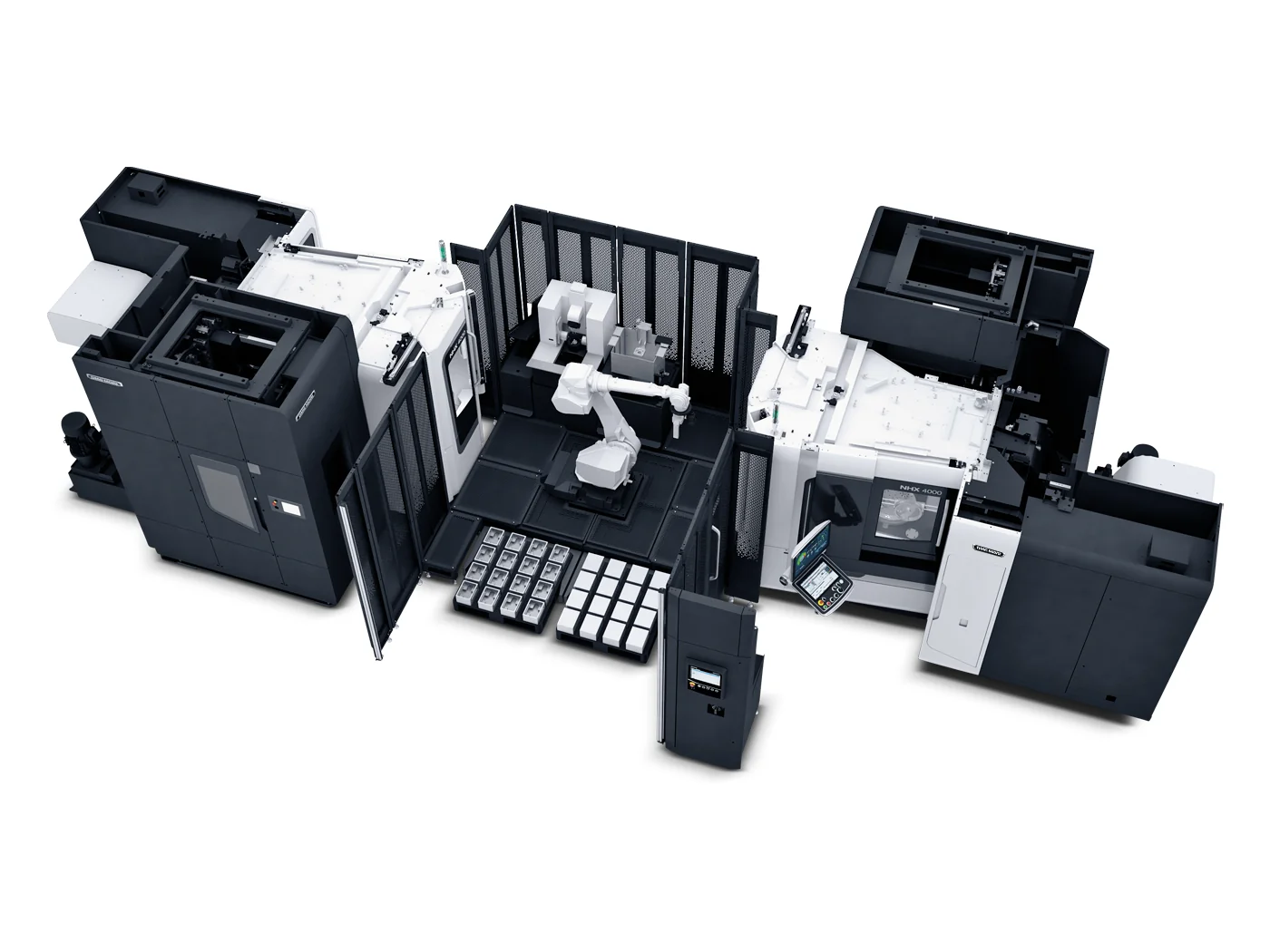

MATRIS
MATRIS — модульная робот-автоматизация M-20iB/25 (1×10/2×5 кг или 1×20/2×10 кг, ø 150×120 мм / ø 200×150 мм). До 40 паллет 400×400 мм, 50-200 заготовок/день. Настройка -80%, без программирования, совместимость с 13+ сериями.

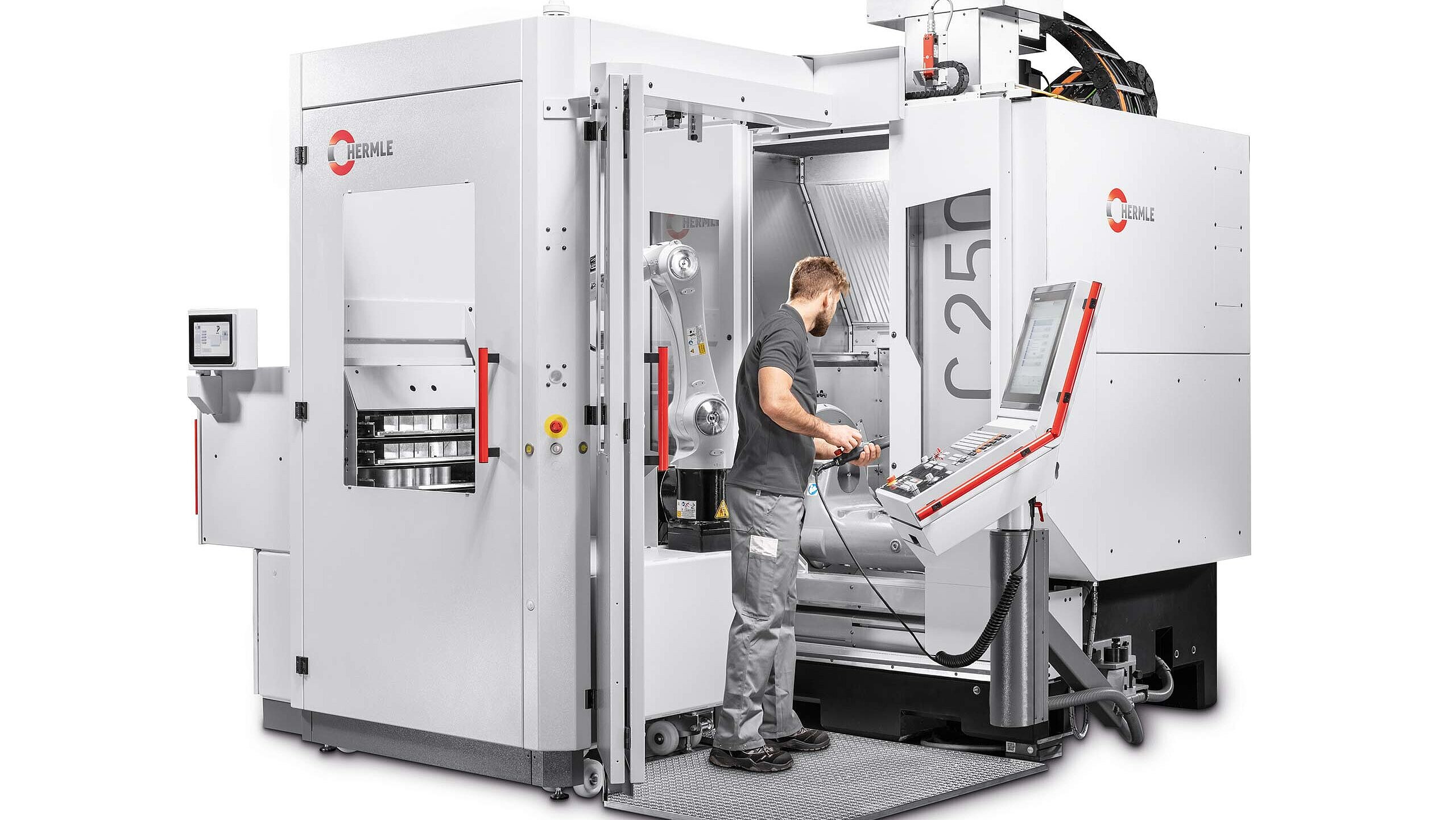

RS 05-2
RS 05-2 — компактная роботизированная система 2-го поколения от HERMLE для автоматизации загрузки заготовок массой до 10 кг на площади всего 2 м². Система оснащена 6-осевым промышленным роботом с двойным захватом и графическим программированием через SmartPad, обеспечивая гибкую автоматизацию для обрабатывающих центров C 12, C 22, C 32, C 250 и C 400 с фронтальной или боковой адаптацией.

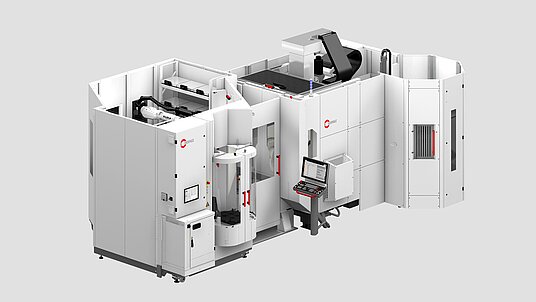

RS 1
RS 1 — универсальная комбинированная ячейка HERMLE для автоматизации паллет и заготовок с транспортной способностью до 60 кг на площади 12 м². Система обеспечивает полностью автоматическую смену заготовок с NC-управляемыми зажимными устройствами, автоматической сменой захватов и интеграцией через HACS или SOFLEX для одного или двух обрабатывающих центров.

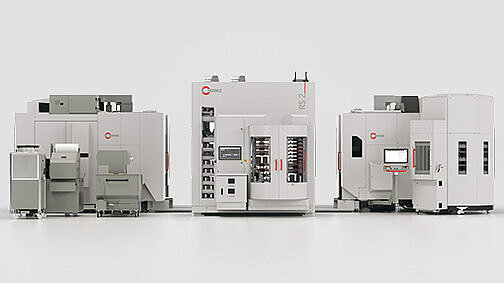

RS 2 GEN2
RS 2 GEN2 — компактная высокомодульная роботизированная система HERMLE второго поколения с 6-осевым роботом грузоподъемностью до 210 кг на площади от 13 м². Система обеспечивает автоматизацию до трех обрабатывающих центров с 6 складскими модулями, 47 матрицами, 8 паллетами и автоматической сменой зажимных губок через управление HACS.
RS 3
RS 3 — универсальная и индивидуальная роботизированная система HERMLE для обработки тяжелых компонентов весом до 420 кг. Система обеспечивает автоматизацию обрабатывающих центров C 42, C 52, C 400 и C 650 с гибкими конфигурациями хранения, сменными захватами и управлением через Soflex для максимальной производительности.

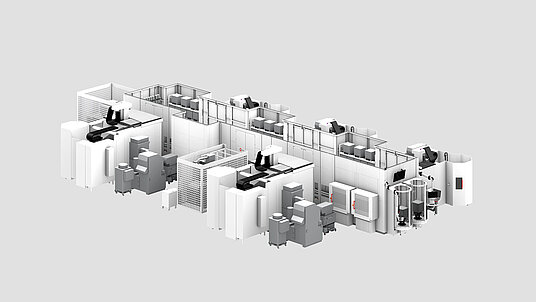

RS L
RS L — вариативная линейная роботизированная система HERMLE для максимальной производительности с грузоподъемностью до 420 кг. Система обеспечивает автоматизацию от 3 до 6+ обрабатывающих центров (C 22-C 650) через линейную ось с емкостью хранения до 150 паллет для непрерывного производства 24/7 от единичной партии.

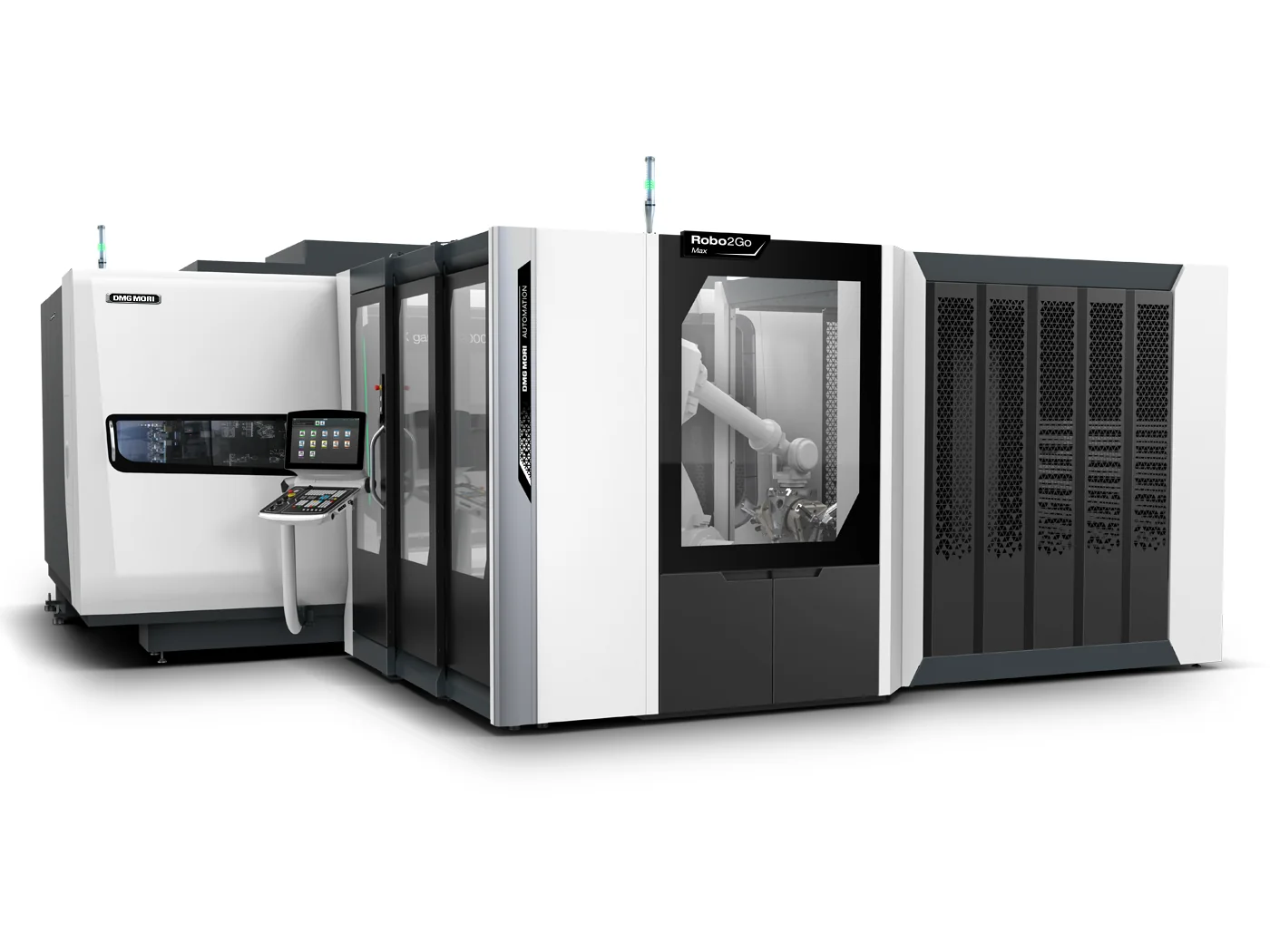

Robo2Go Max
Robo2Go Max — робот-автоматизация высокой грузоподъемности (210 кг, заготовки 115 кг, ø 40-400 мм). Настройка < 5 мин, drag & drop программирование. Одно приложение для всех Robo2Go, совместимость с CLX/CTX/NLX/NTX/LASERTEC.

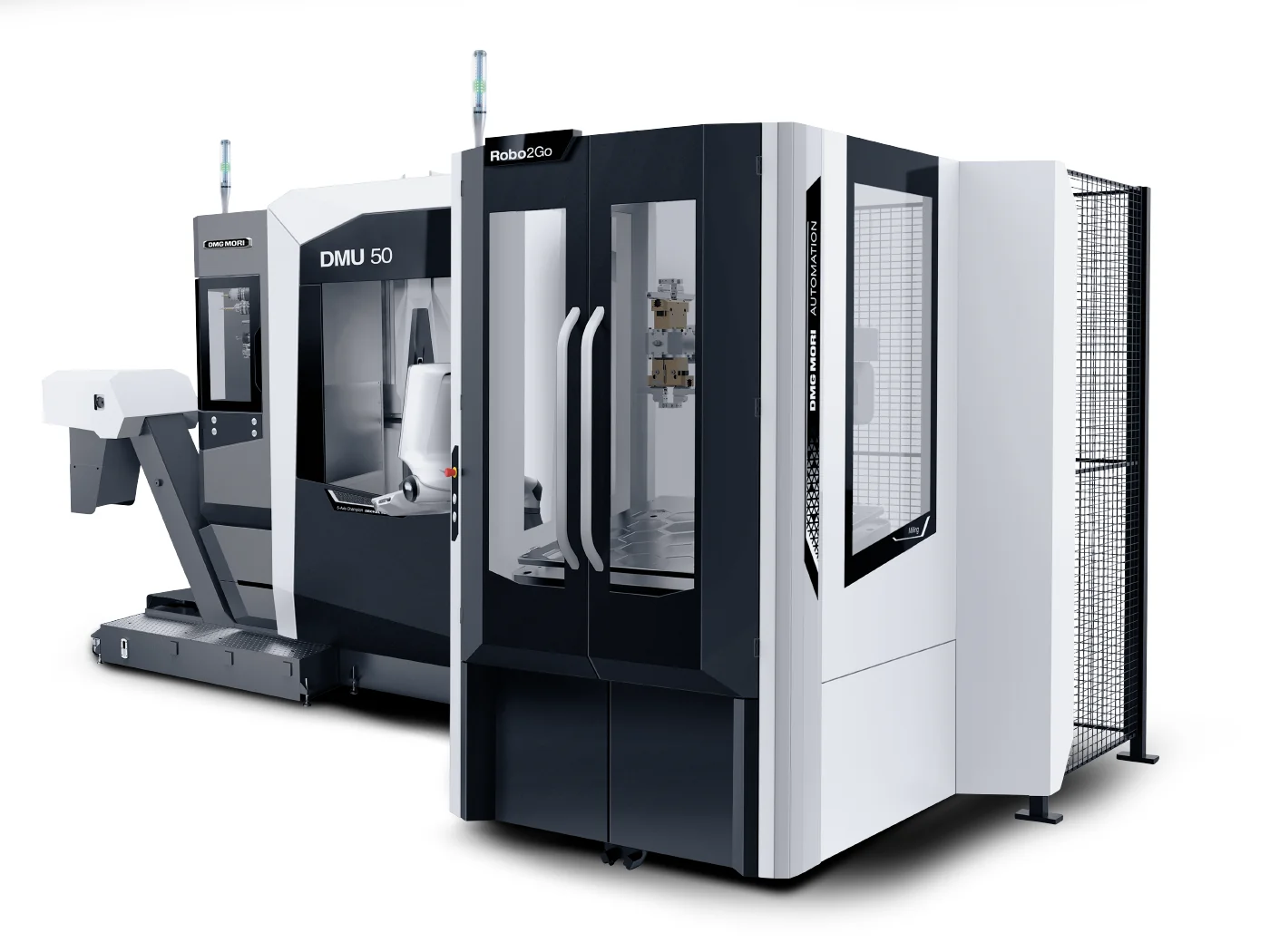

Robo2Go Milling
Robo2Go Milling — робот-автоматизация для фрезерных станков (25/35 кг, компоненты 20-200 мм, до 200×200×200 мм). Настройка < 5 мин, drag & drop программирование. Станция выравнивания для 6-сторонней обработки, совместимость с CMX V/DMU/DMC/ULTRASONIC.

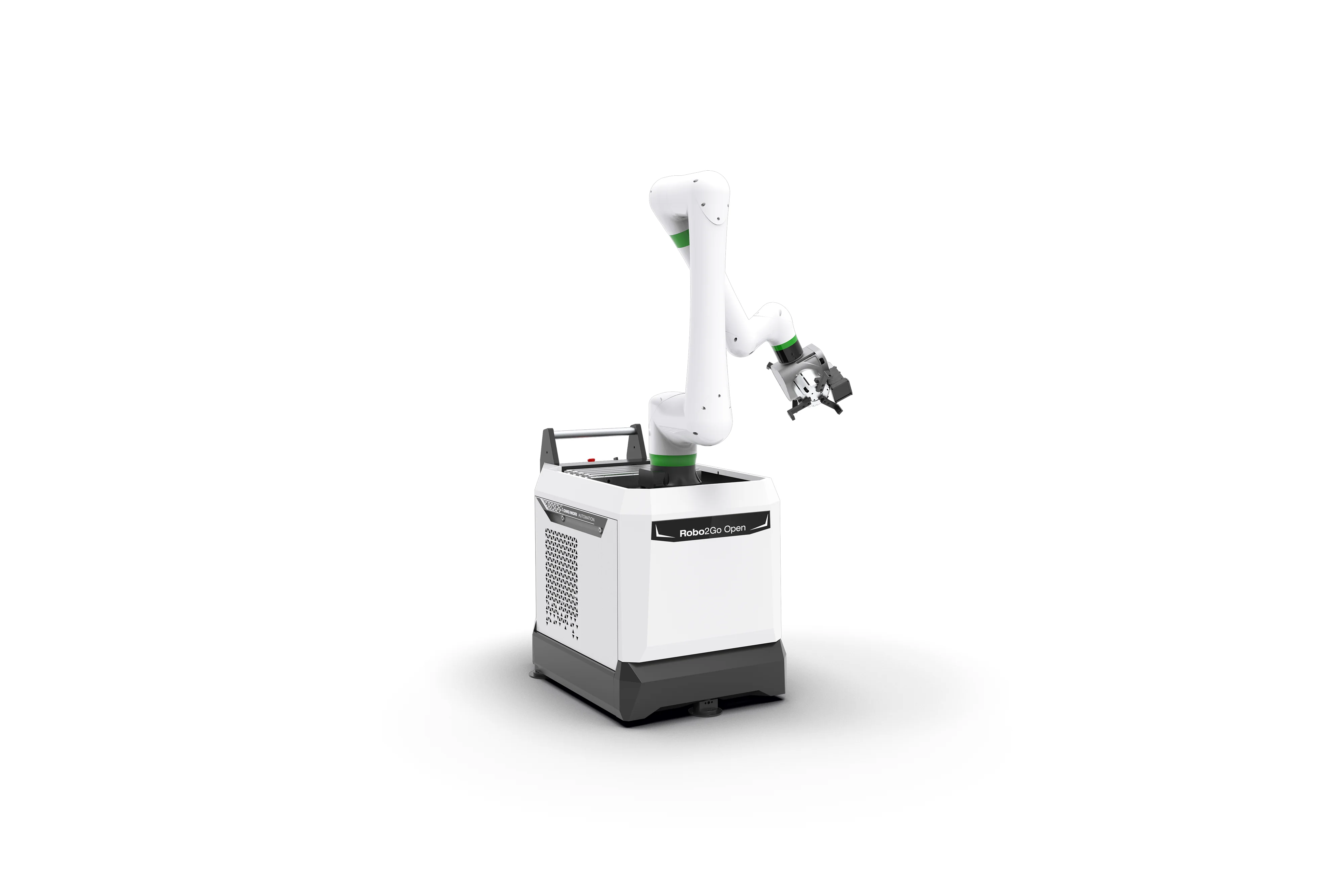

Robo2Go Open
Robo2Go Open — мобильная коллаборативная робот-автоматизация (CRX-20iA/L, 10 кг/5 кг×2, Φ40-200×20-120 мм, 250 мм/с). Площадь 600×900 мм, вес 360 кг. Без ограждения, настройка < 5 мин, до 64 заготовок, 30+ станков.

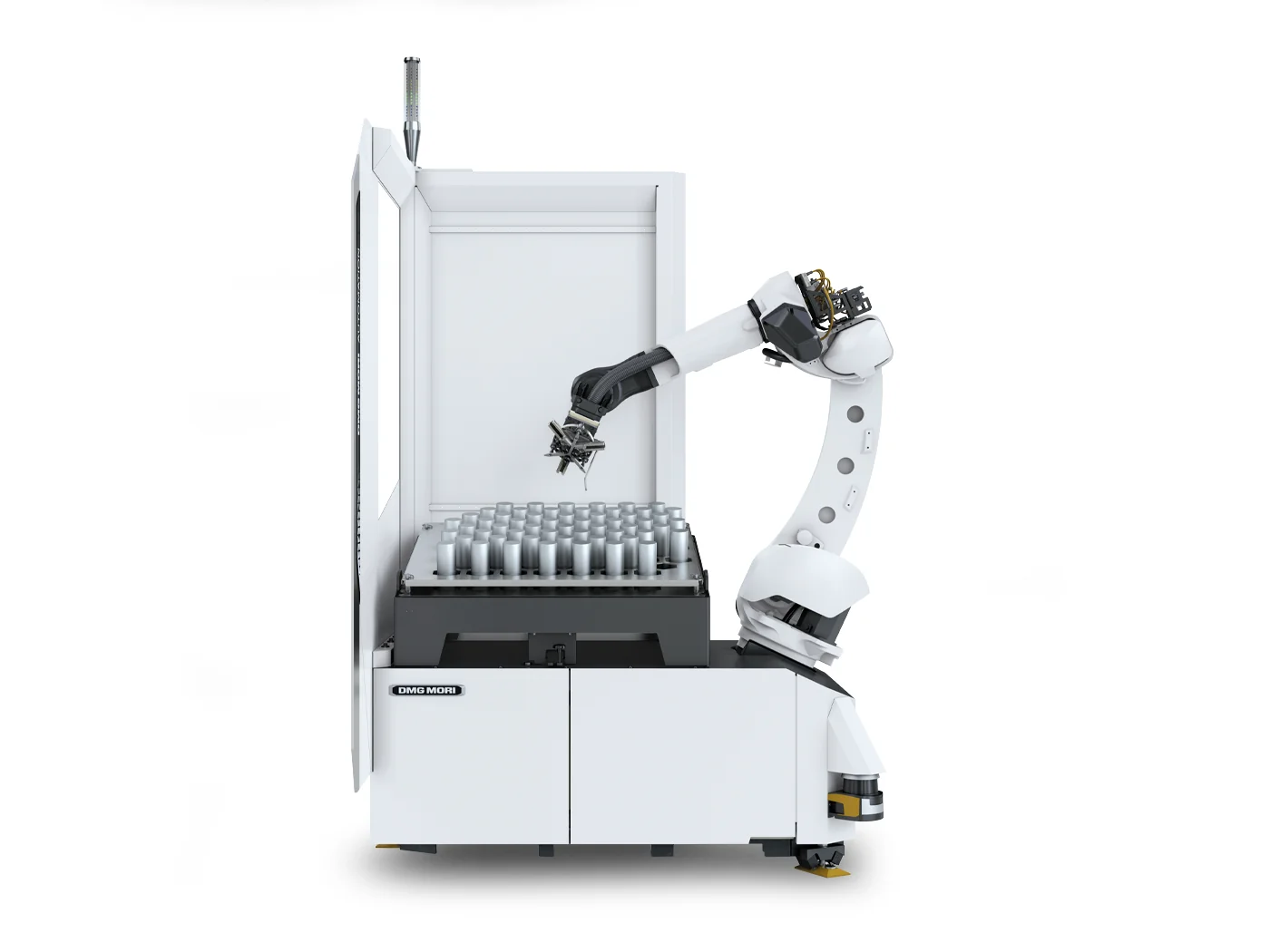

Robo2Go Turning
Robo2Go Turning — робот-автоматизация для токарных станков (12/25/35 кг, валы ø 20-170 мм, патронные детали ø 20-175 мм). Настройка < 5 мин, drag & drop программирование. Drawer storage +300%, Robo2Go Vision с 3D камерой.

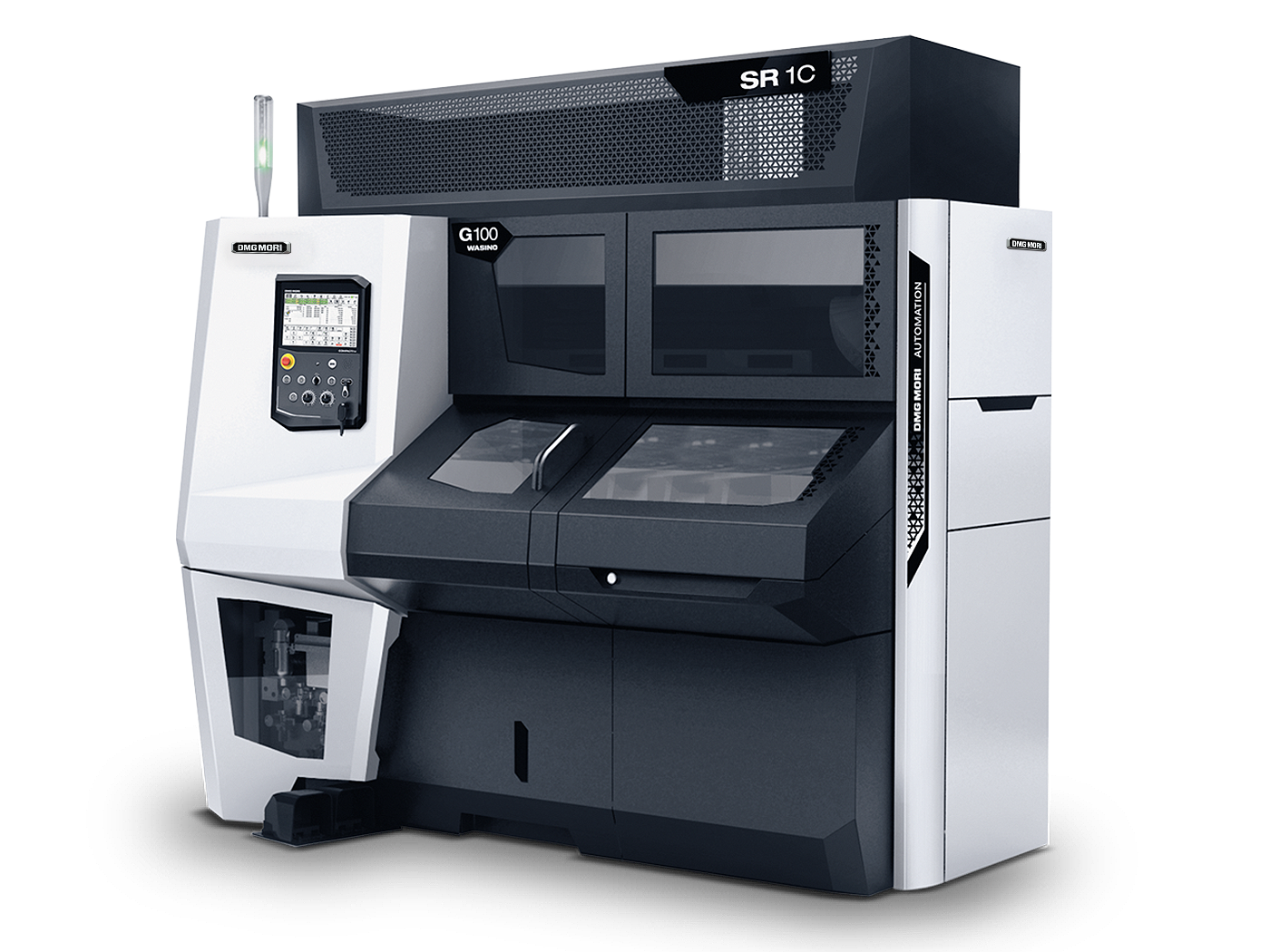

SR
SR — компактные портальные загрузчики для токарных центров WASINO. SR00/SR0N (2×0.5 кг, ø 50×40 мм), SR1C/SR1/SR1N (2×1 кг, ø 80×50 мм). Три типа лотков, совместимость с 9 моделями, DMG MORI Messenger.

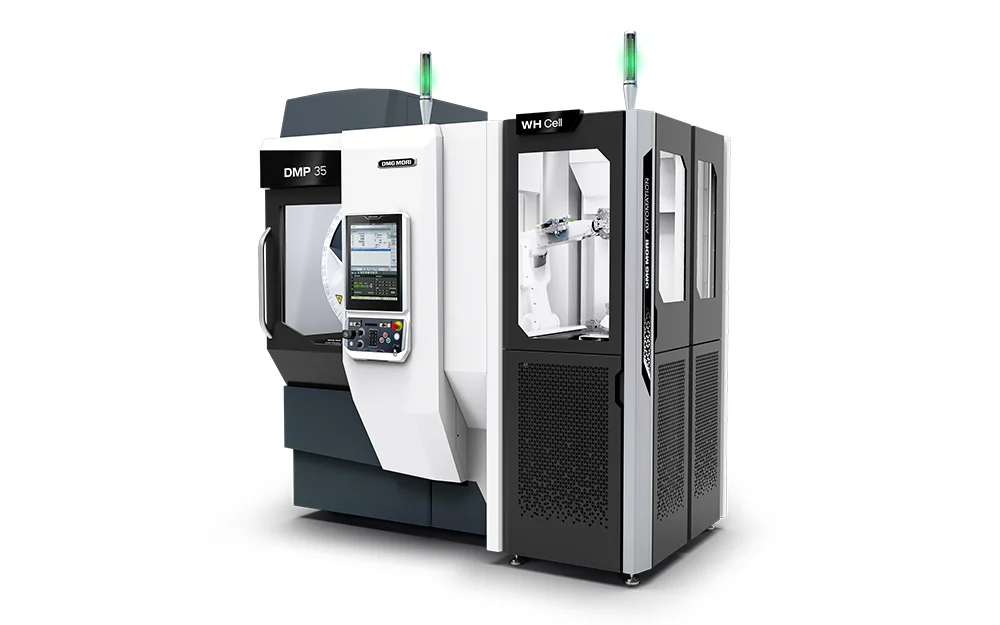

WH Cell
WH Cell — модульная робот-автоматизация (7/10/25/35 кг, заготовки до 3000 шт, 300×200×55/120 мм). Площадь от 1.5 м², носители 600×400 мм, 15-8 шт. Циркулирующее хранение, совместимость с DMP/DMU, SIEMENS/HEIDENHAIN.
