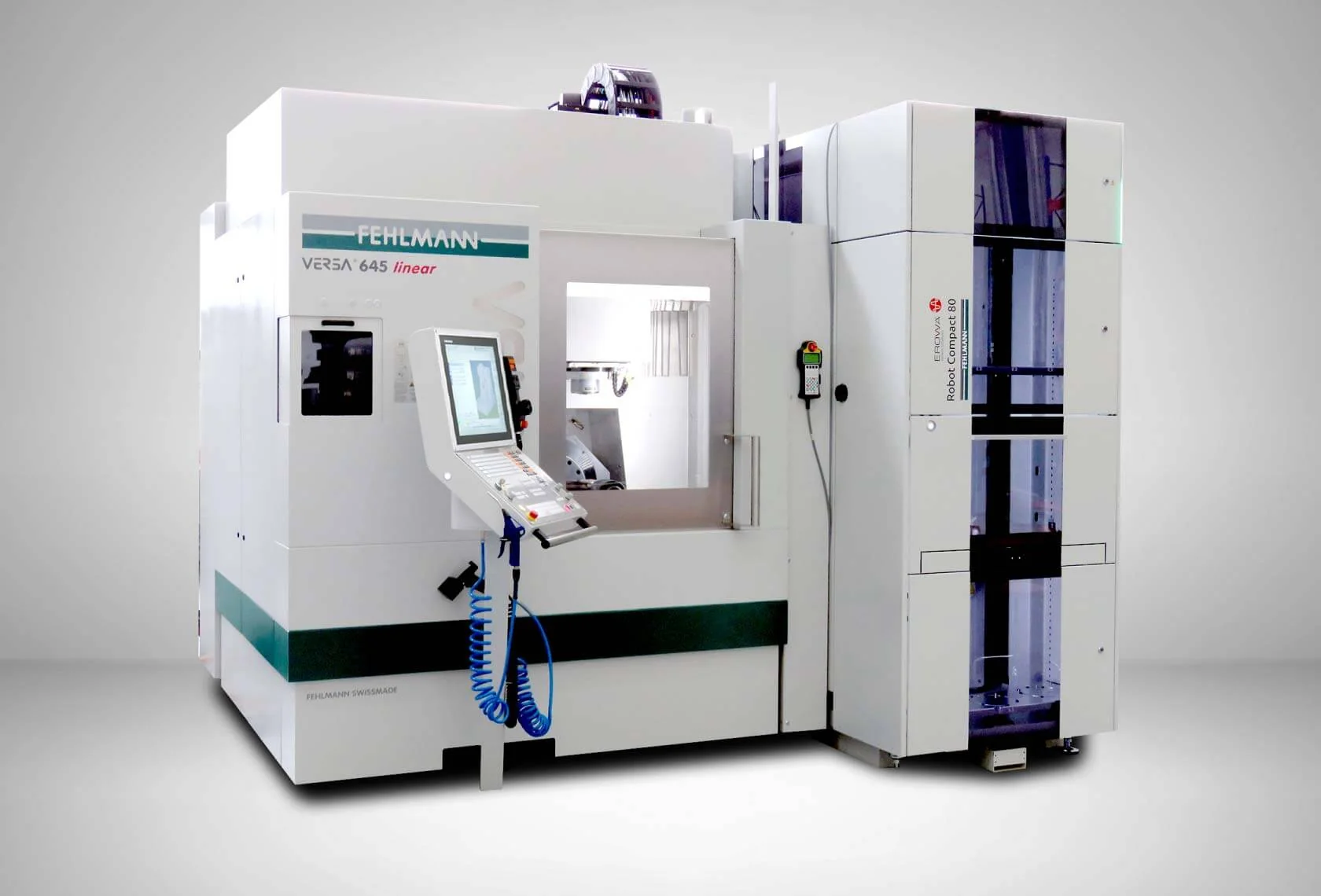

Fehlmann VERSA 645 / 643 linear Automation
Роботизированная ячейка на базе компактных портальных центров Fehlmann VERSA 645 и VERSA 643 linear с линейными приводами. Управление FEHLMANN MCM, шпиндель HSK-E50 до 42 000 об/мин, быстрые перемещения 50 000 мм/мин. 5-осевая деталь Ø до 350 мм / H330 мм.
Технические характеристики
- Интеграция
- роботизированная загрузка, паллетная оснастка, очередь заданий, контроль ячейки
- Тип решения
- Роботизированная automation-ячейка для линейных портальных обрабатывающих центров
- Производитель
- Fehlmann AG Maschinenfabrik (Зеон, Швейцария)
- Класс обработки
- высокодинамичная 5-осевая и 3-осевая прецизионная (HSM)
- Совместимые станки
- Fehlmann VERSA 645 linear и VERSA 643 linear
- Быстрые перемещения
- 50 000 мм/мин, линейные двигатели
- Базовые габариты станков
- 1990 × 2460 × 2900 мм / 7500 кг каждый
- Шпиндель базовых станков
- HSK-E50, до 42 000 об/мин / 16,9 кВт
- Производственный сценарий
- гибкая автоматизация для parts manufacturers и toolmakers
- Управление автоматизацией
- FEHLMANN MCM
Подробное описание
VERSA 645 / 643 linear Automation - роботизированная производственная ячейка, объединяющая компактные портальные центры VERSA 645 linear (5-осевая обработка) и VERSA 643 linear (3-осевая обработка) с системой автоматической загрузки. Линейные приводы по всем осям дают динамику и точность, нужные для HSM пресс-форм, электродов и медицинских деталей.
Базовые станки - VERSA 645 linear (5-осевая деталь Ø 350 мм / H 330 мм, ось A 255°, шпиндель HSK-E50 до 42 000 об/мин, масса 7500 кг) и VERSA 643 linear (3-осевой стол 620 × 500 мм / 400 кг, шпиндель HSK-E50 до 42 000 об/мин, масса 7500 кг). Оба работают на ЧПУ Heidenhain TNC7 с интеграцией FEHLMANN MCM - управление очередью паллет, заданий и состоянием ячейки.
FEHLMANN MCM покрывает планирование запуска, контроль статуса каждого станка и паллеты, диагностику и протоколирование. Оператор готовит паллеты во внешней зоне, ячейка забирает их в очередь - параллельная подготовка не останавливает обработку. Компактная компоновка сохраняет габарит 1990 × 2460 × 2900 мм на каждый станок.
Высокооборотный шпиндель 42 000 об/мин эффективен в ночные циклы на HSM графита и закалённой стали - там, где ручной контроль оператора не нужен, а динамика линейных приводов даёт производительность. Решение оправдано при серийной загрузке и многосменной работе; при подборе уточняют номенклатуру деталей, время цикла и режим участка.
Производитель - Fehlmann AG (Зеон, Швейцария), разработка и сборка полностью в Швейцарии с 1930 года.
Кому подходит: контрактным производствам электродов ЭЭО из графита, изготовителям малых пресс-форм и медицинских деталей, инструментальным цехам с HSM-задачами, где нужна безоператорная работа на компактных портальных центрах с линейными приводами без большой FMS.
