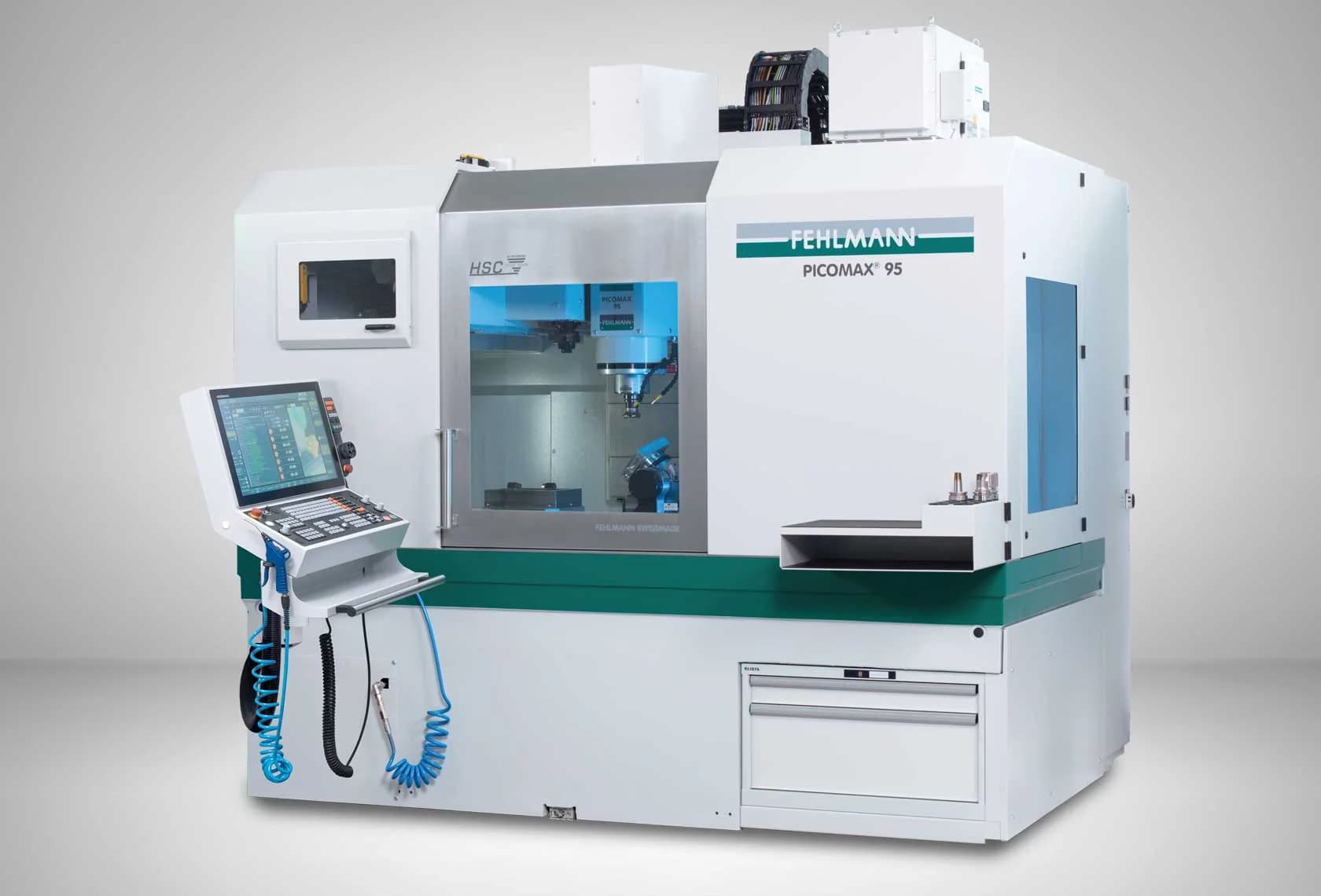

Fehlmann PICOMAX 95
Старший 5-осевой центр линейки PICOMAX для крупных деталей. Ход 800 × 500 × 610 мм, стол 1600 × 550 мм, шпиндель HSK-A63 до 24 000 об/мин, магазин 48 или 80 позиций. ЧПУ Heidenhain TNC7, масса 8600 кг.
Технические характеристики
- Масса
- 8600 кг
- Тип станка
- 5-осевой вертикальный обрабатывающий центр с наклонно-поворотным столом
- Система ЧПУ
- Heidenhain TNC7, сенсорный экран 19"
- Ход по X / Y / Z
- 800 / 500 / 610 мм
- Шпиндель HSK-A63
- 14 000 / 18 000 / 24 000 об/мин, мощность 26,3 / 26,3 / 25 кВт (S6)
- Производитель
- Fehlmann AG Maschinenfabrik (Зеон, Швейцария)
- Количество осей
- 5 (одновременная 5-осевая интерполяция)
- Габариты (Ш × Г × В)
- 3000 × 2200 × 3100 мм
- Быстрые перемещения
- 50 000 мм/мин
- Магазин инструментов
- дисковый, 48 или 80 позиций
- Рабочая поверхность стола
- 1600 × 550 мм
Подробное описание
PICOMAX 95 - самая вместительная модель в компактной 5-осевой линейке Fehlmann. Стол 1600 × 550 мм и рабочая зона 800 × 500 × 610 мм закрывают основной спектр крупных пресс-форм, авиационных компонентов и корпусных деталей. 5-осевая обработка за одну установку исключает ошибки позиционирования от повторного базирования и сокращает число операций в техпроцессе.
Три варианта шпинделя HSK-A63: 14 000 об/мин / 26,3 кВт для тяжёлого фрезерования инструментальных сталей, 18 000 об/мин / 26,3 кВт универсальный, 24 000 об/мин / 25 кВт для высокоскоростной обработки пресс-форм и алюминия. Все три - в режиме S6. Быстрые перемещения 50 000 мм/мин по всем осям сокращают вспомогательное время на длинных контурах.
Магазин инструментов на 48 или 80 позиций с дисковой компоновкой - продолжительные безоператорные смены без дозагрузки инструмента. Управление - Heidenhain TNC7 с сенсорным экраном 19" и встроенной поддержкой FEHLMANN MCM для управления очередью заданий, паллетами и состоянием автоматизированной ячейки.
Масса 8600 кг при габарите 3000 × 2200 × 3100 мм. Чугунная конструкция даёт виброустойчивость для тяжёлого чернового фрезерования и одновременно стабильность допусков на финишных проходах. Производитель - Fehlmann AG (Зеон, Швейцария), разработка и сборка полностью в Швейцарии с 1930 года.
Кому подходит: крупным инструментальным цехам с большими пресс-формами и штампами, контрактным производствам авиационных и медицинских компонентов, где нужна полная 5-осевая обработка крупногабаритных деталей с магазином под продолжительные безоператорные циклы.
