Компактные 5-осевые центры
Компактные 5-осевые обрабатывающие центры - универсальное решение для высокоточной обработки небольших и средних деталей сложной формы в одной установке. Сочетают доступность, компактность и полную функциональность 5-осевой обработки.
Подробное описание
Компактные 5-осевые обрабатывающие центры представляют собой оборудование начального и среднего класса, оснащенное полноценной 5-осевой кинематикой (3 линейные оси X/Y/Z + 2 поворотные оси A/C или B/C) для обработки деталей сложной формы за одну установку. Эти станки характеризуются компактными габаритами (экономия производственных площадей), доступной стоимостью (входной билет в мир 5-axis), рабочими зонами для небольших и средних деталей (до Ø500-800 мм), полной функциональностью одновременной 5-осевой обработки и универсальностью применения в различных отраслях.
Компактные 5-осевые центры применяются в производстве медицинских имплантатов (коленные суставы, тазобедренные протезы, зубные импланты), аэрокосмической промышленности (лопатки турбин, сложные кронштейны, крепежные узлы), автоспорте (компоненты двигателей, элементы подвески), производстве форм и штампов (небольшие пресс-формы с 3D-поверхностями), часовой промышленности (корпуса часов, механизмы), ювелирной отрасли (сложные украшения), прототипировании (быстрое изготовление опытных образцов).
Основные преимущества компактных 5-осевых центров: обработка сложных деталей за одну установку (экономия времени), высокая точность (исключение погрешностей переустановки), доступная стоимость (дешевле крупных 5-axis станков), компактные габариты (помещаются в небольших цехах), универсальность (от медицины до аэрокосмоса), короткие инструменты (высокая жесткость, меньше вибрации), оптимальная ориентация инструмента (лучшее качество обработки), возможность обработки 5-ти сторон детали без переустановки.
Современные компактные 5-осевые центры оснащаются рабочими столами диаметром Ø200-800 мм с грузоподъемностью 50-500 кг, ходами по осям X/Y/Z от 400/400/400 до 1000/800/600 мм, поворотными осями A/C или B/C с диапазонами ±120° / ±360°, мощными шпинделями (10-30 кВт, 12000-20000 об/мин), инструментальными магазинами на 30-80 инструментов, точностью позиционирования ±0.003-0.008 мм, системами одновременной 5-осевой обработки (5-axis simultaneous), встроенными измерительными щупами для автоматического контроля.

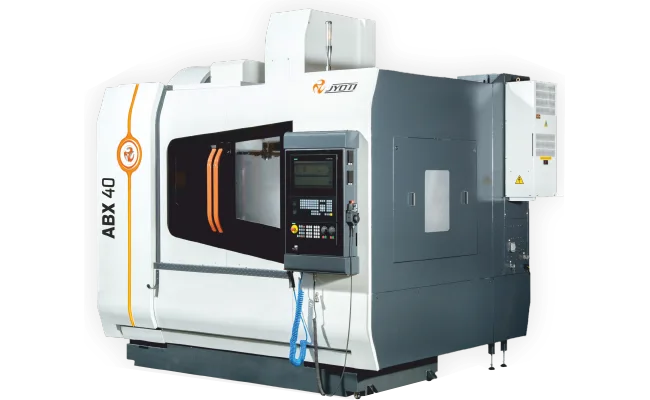

В нашем каталоге представлены компактные 5-осевые центры от ведущих производителей: DMG MORI (CMX U 50/70 компактные универсальные, DMX U 60/80 для средних деталей, DMU 20/40/50 классические модели), Jyoti CNC (ABX 40/60 компактные, MuTech 6 многофункциональный, U Mill 5/6 универсальные, GU Five серия для различных размеров), HURON (U Mill 5/6 французского качества, MX 4 компактный, K3X 8 Five), Schaublin (51-5AX швейцарской точности, Tachyon Five высокоскоростной).
Найдено товаров: 20

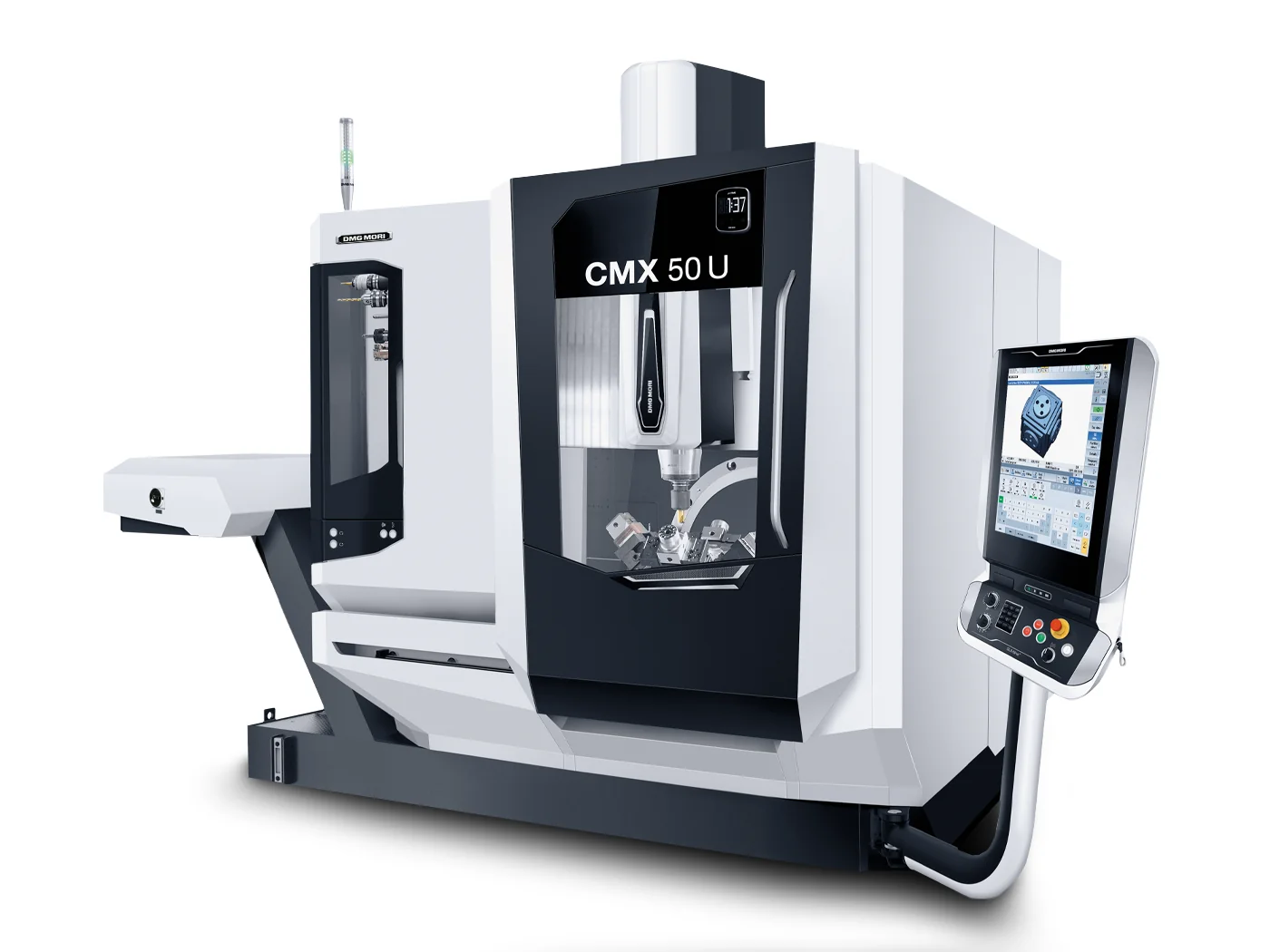

CMX 50 U
CMX 50 U — компактный 5-осевой обрабатывающий центр для заготовок диаметром 630 мм, высотой 550 мм, 200 кг. Ходы: X-500 мм, Y-450 мм, Z-400 мм. Шпиндель стандарт: 12000 об/мин, 13 кВт, 83 Нм <40%ED>. Опциональный inlineMASTER: 15000 об/мин, 20 кВт, 121 Нм <40%ED> (+53% мощность, +45% момент). Быстрые перемещения 30 м/мин по всем линейным осям. Инструментальный магазин: стандарт 30 позиций. Время смены инструмента: 2.7 с. 5-осевая технология: патентованный поворотный стол, полная обработка сложных деталей, система прямого измерения (стандарт). Управление: SIEMENS, HEIDENHAIN (обе с 19\" DMG MORI SLIM_line_ мультитач панелью). Гарантия: 36 месяцев без ограничения часов. IoT_connector_: DMG MORI NETservice и MESSENGER предустановлены. Автоматизация: PH 150, PH Cell 300, AMR системы, Robo2Go.

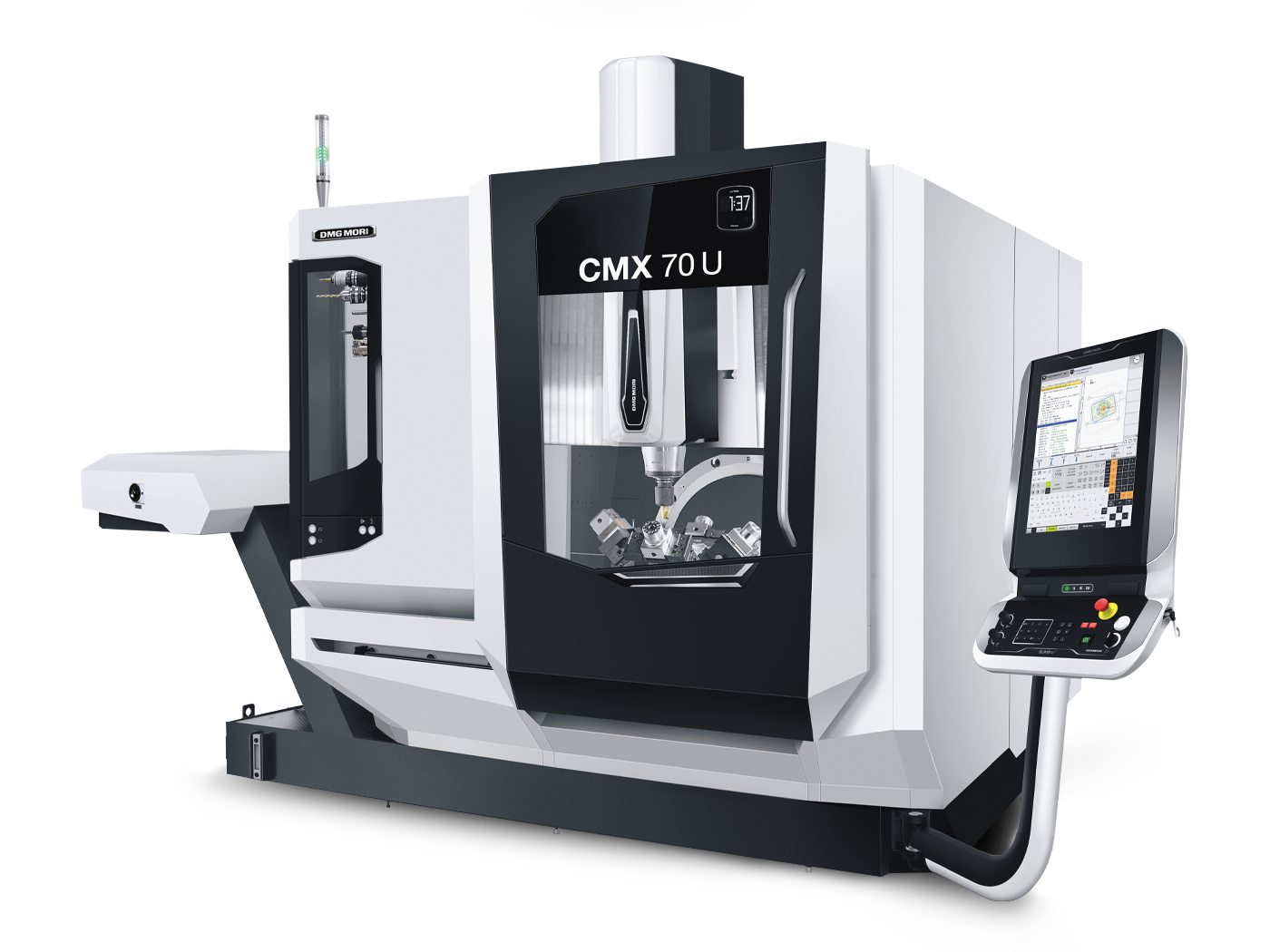

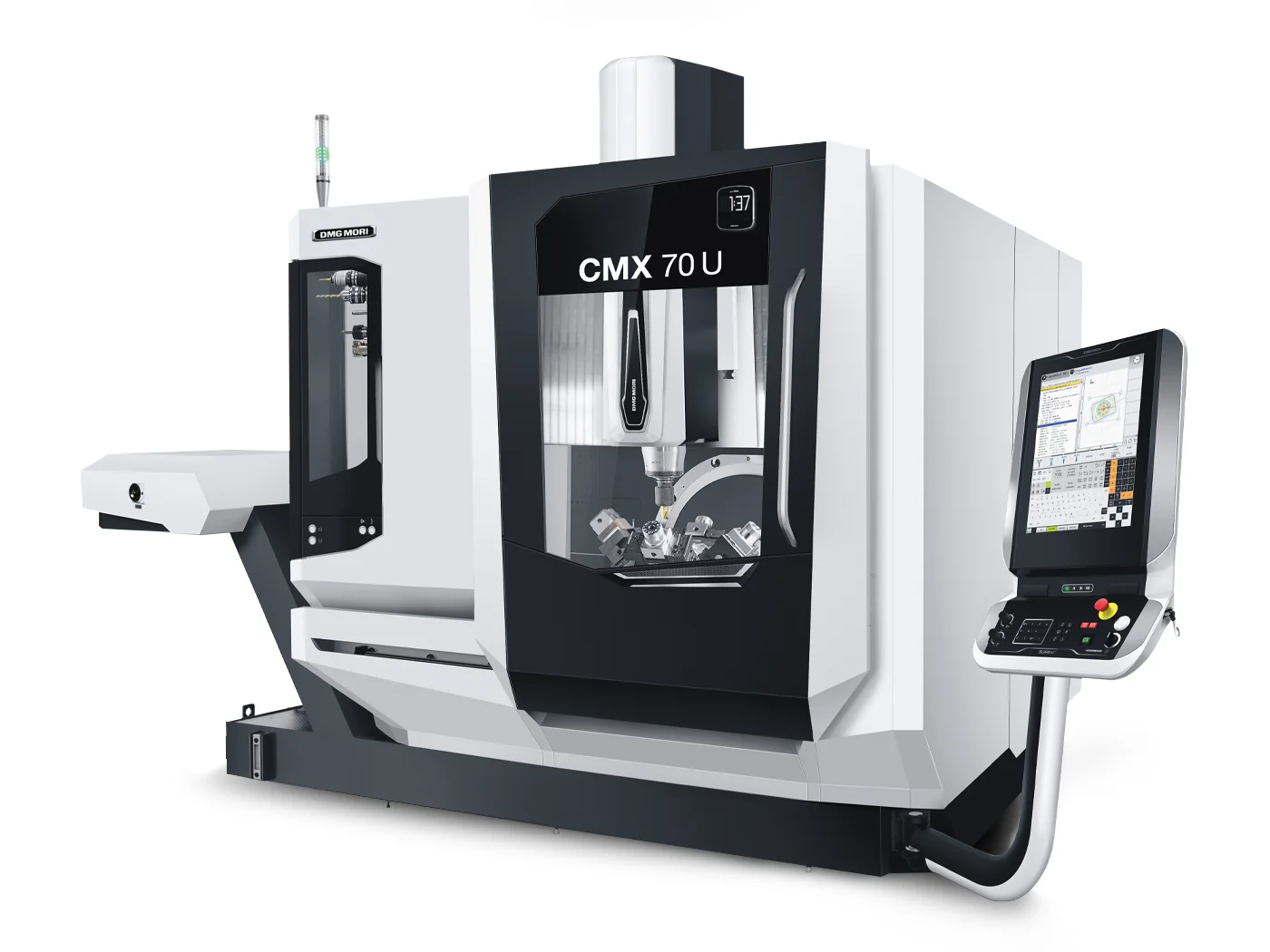

CMX 70 U
CMX 70 U — 5-осевой обрабатывающий центр для заготовок диаметром 800 мм, высотой 560 мм, 350 кг. Ходы: X-750 мм, Y-600 мм, Z-520 мм (увеличенная рабочая зона vs CMX 50 U). Шпиндель стандарт: высокодинамичный In-Line 12000 об/мин, 13 кВт, 83 Нм <40%ED>. Опциональный inlineMASTER: 15000 об/мин, 20 кВт, 121 Нм <40%ED> (+53% мощность, +45% момент). Быстрые перемещения 30 м/мин по всем линейным осям. Инструментальный магазин: стандарт 30 позиций с быстрой сменой инструмента 2.7 с. Поворотный стол: патентованный поворотно-вращающийся стол с идеальной доступностью. Система прямого измерения в стандарте. Управление: SIEMENS SINUMERIK 840d solutionline Operate, HEIDENHAIN TNC 620 (обе с 19\" DMG MORI SLIM_line_ мультитач панелью). Гарантия: 36 месяцев без ограничения часов. IoT подключение стандарт.

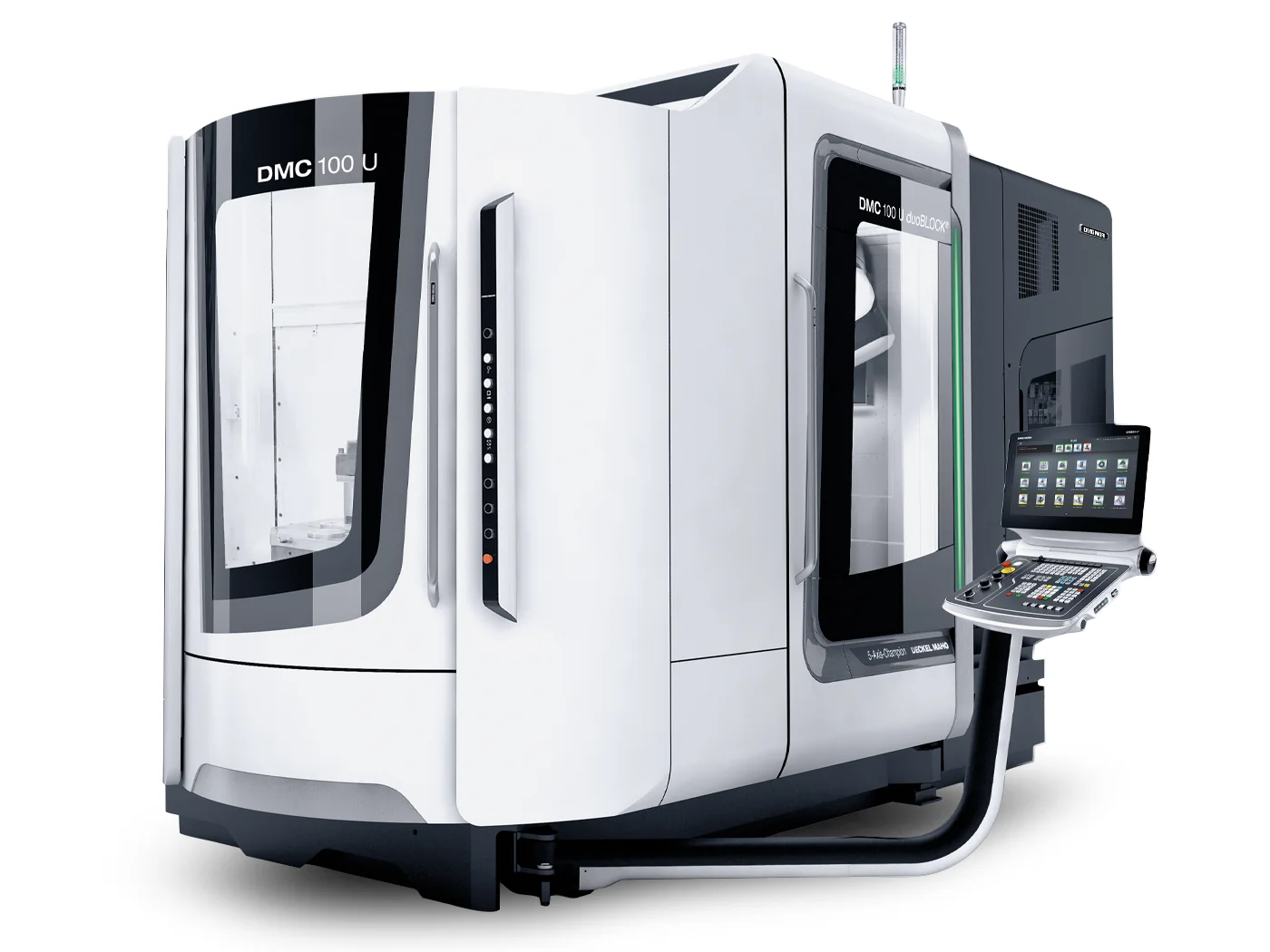

DMC 100 U (FD) duoBLOCK
DMC 100 U (FD) duoBLOCK — вертикальный 5-осевой центр с максимальной жесткостью (1000×1250×1000 мм, 2000 кг). Шпиндели до 1800 Нм/52 кВт или 1000 Нм/77 кВт, магазин 453 инструмента (смена 5.6 сек). Автоматизация RPS 6/7/12 паллет.
DMC 125 U (FD) duoBLOCK
DMC 125 U (FD) duoBLOCK — вертикальный крупноформатный 5-осевой центр (1250×1250×1000 мм, 2000 кг). Шпиндели до 1800 Нм/52 кВт или 1000 Нм/77 кВт, DirectDrive стол 500 об/мин. Магазин 453 инструмента (5.6 сек), полная обработка: фрезерование + точение + шлифование.
DMC 160 U (FD) duoBLOCK
DMC 160 U (FD) duoBLOCK — вертикальный сверхкрупноформатный 5-осевой центр (1600×1600×1100 мм, 4000 кг). Шпиндели до 1800 Нм/52 кВт или 1000 Нм/77 кВт, DirectDrive стол 400 об/мин. Магазин 453 инструмента (5.6 сек), быстрая компактная смена паллет.

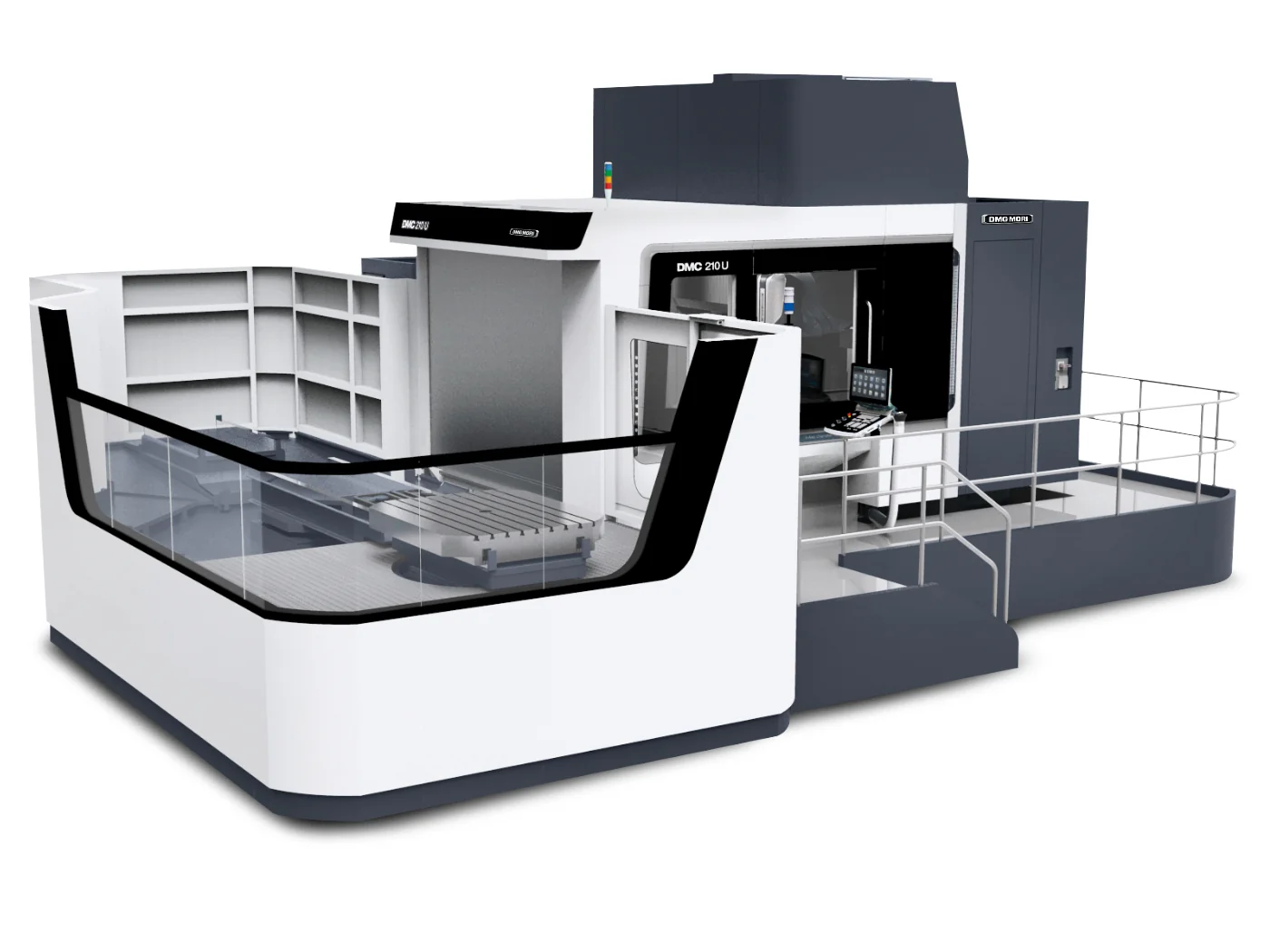

DMC 210 U (FD)
DMC 210 U (FD) — вертикальный портальный 5-осевой центр (2100×2100×1250 мм, 6000 кг). Шпиндели до 1800 Нм или 1000 Нм, DirectDrive стол 6800 Нм. Подача 60000 мм/мин, магазин 303 инструмента.

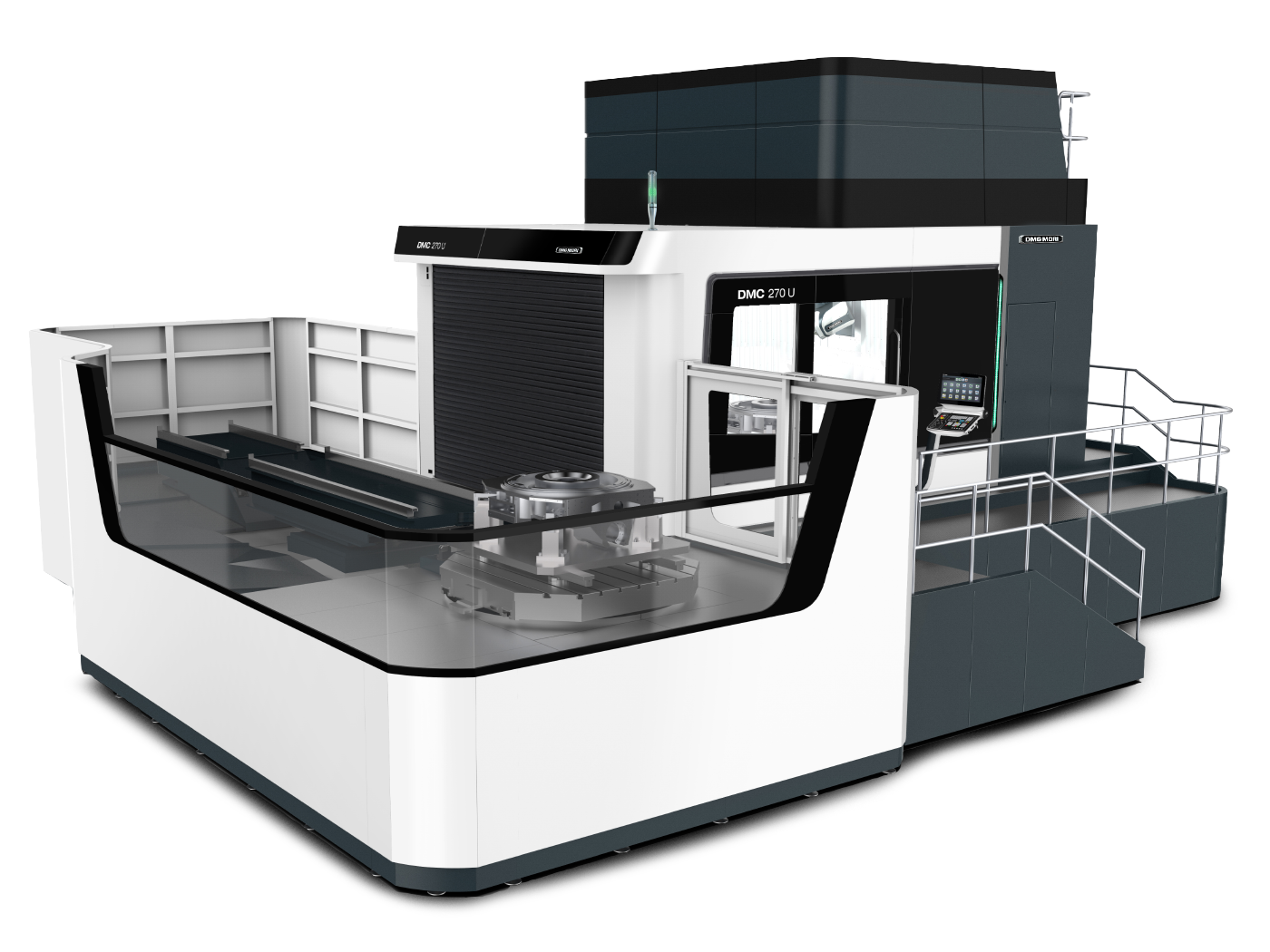

DMC 270 U (FD)
DMC 270 U (FD) — вертикальный крупноформатный портальный 5-осевой центр (2700×2700×1600 мм, 6000 кг). Наибольший диапазон шпинделей на рынке (до 1800 Нм), DirectDrive стол 11000 Нм. Подача 60000 мм/мин, магазин 243 инструмента, смена паллет.

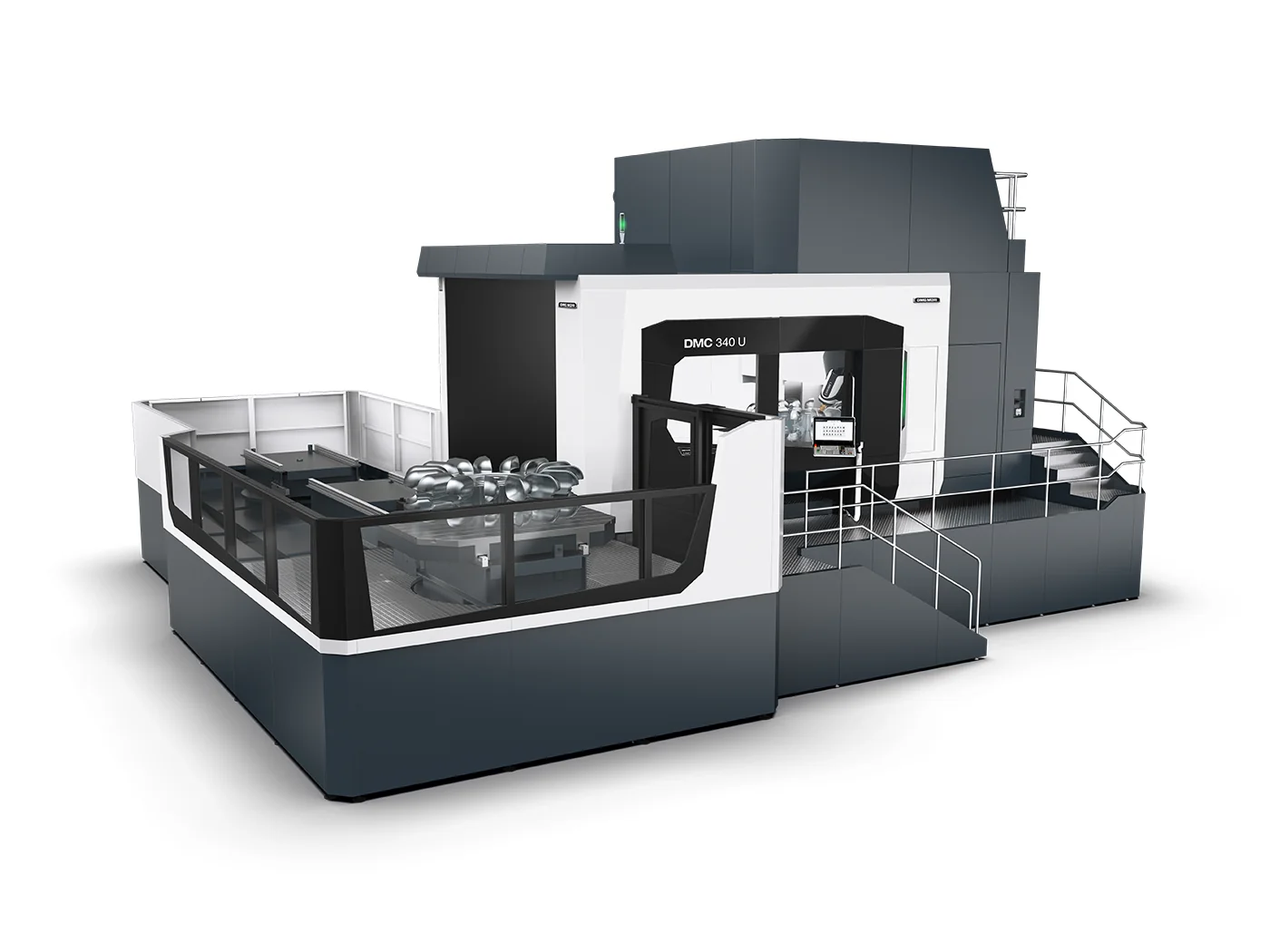

DMC 340 U (FD)
DMC 340 U (FD) — вертикальный сверхкрупноформатный портальный 5-осевой центр (3400×3400×2000 мм, 10000 кг). Наибольший диапазон шпинделей на рынке (до 1800 Нм), DirectDrive стол 10200 Нм. Подача 60000 мм/мин, магазин 243 инструмента.
DMC 65 (FD) monoBLOCK
DMC 65 (FD) monoBLOCK — 5-осевой центр с горизонтальным шпинделем и monoBLOCK конструкцией (735×650×560 мм, 600 кг). Автоматическая паллетная смена на 3 паллеты, поворотный стол 1000 Нм (mill-turn), точность позиционирования 5 мкм. Площадь ~17 м², загрузка краном до 1000 кг.

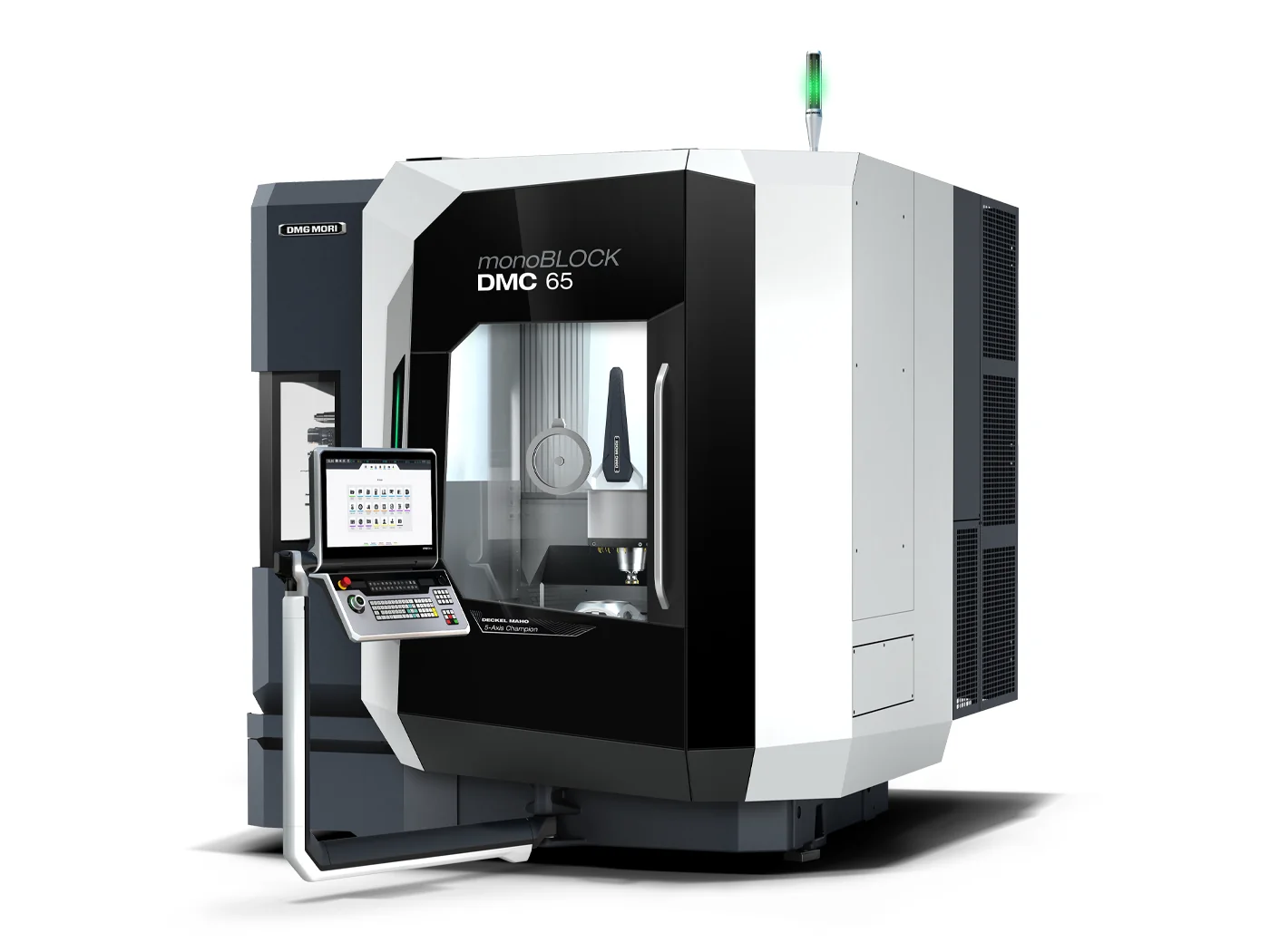

DMC 65 (FD) monoBLOCK 2nd Gen
DMC 65 (FD) monoBLOCK 2nd Gen — 5-осевой центр 2-го поколения с горизонтальным шпинделем (735×650×560 мм, 600 кг). Цельная станина, роликовые направляющие 45 мм, точность позиционирования 4 мкм. VCS Complete +30% объемная точность, магазин до 240 инструментов, ERGO_line_X панель 24".

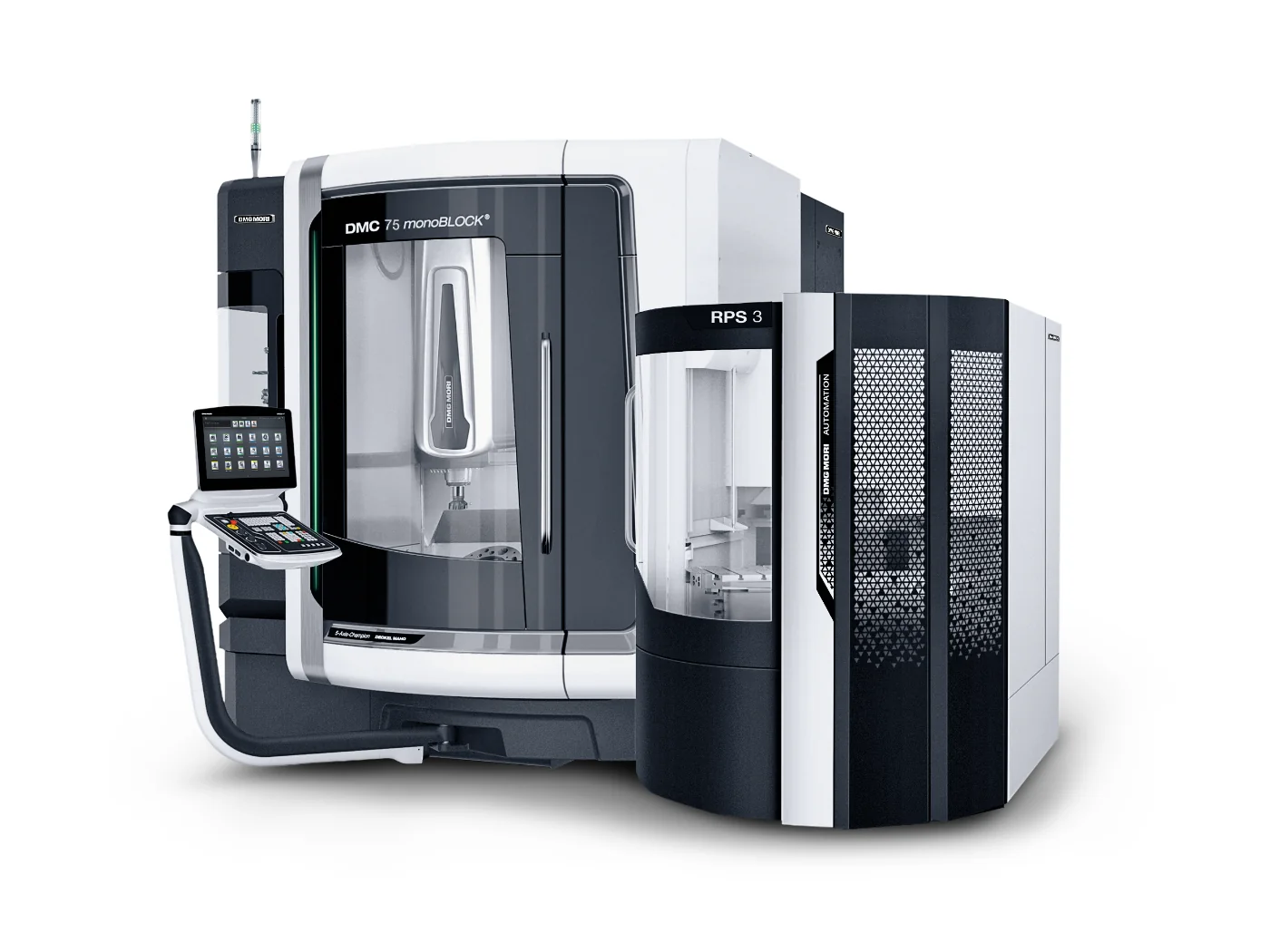

DMC 75 monoBLOCK
DMC 75 monoBLOCK — 5-осевой центр с горизонтальным шпинделем и monoBLOCK конструкцией (750×650×560 мм, 600 кг). Цельная колонна, роликовые направляющие 45 мм, точность 5 мкм. Встроенная автоматизация RPS 3/6 паллет, MPC 2.0, магазин 60 инструментов. Площадь 17 м².
DMC 75 monoBLOCK 2nd Gen
DMC 75 monoBLOCK 2nd Gen — 5-осевой центр 2-го поколения с горизонтальным шпинделем (750×650×560 мм, 600 кг). speedMASTER 20000 об/мин/35 кВт/130 Нм, магазин до 240 инструментов. VCS Complete +30% объемная точность, MPC 2.0, Application Tuning Cycle.

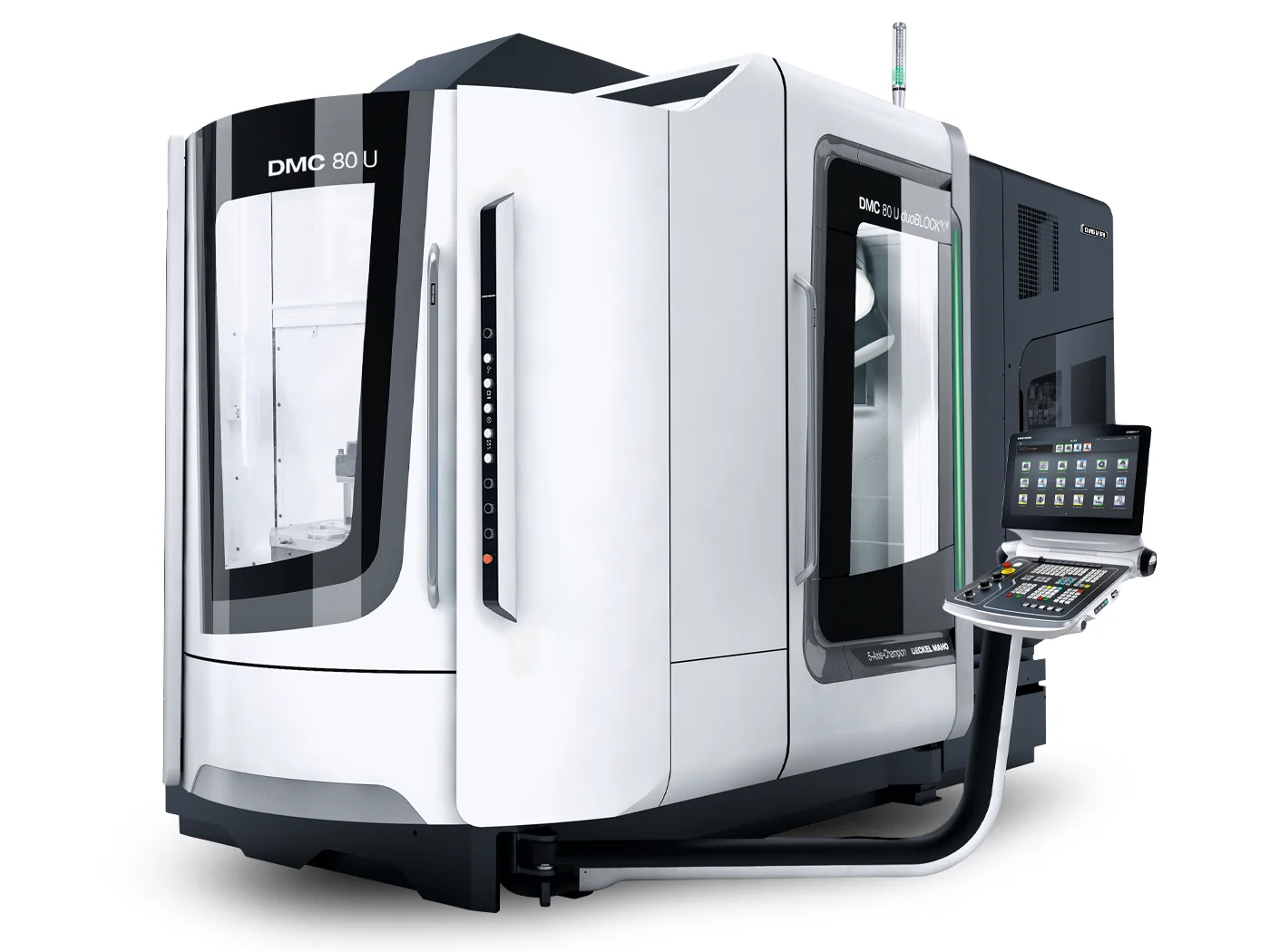

DMC 80 U (FD) duoBLOCK
DMC 80 U (FD) duoBLOCK — вертикальный 5-осевой центр с максимальной жесткостью (800×1050×850 мм, 1400 кг). Шпиндели до 1300 Нм/37 кВт или 1000 Нм/77 кВт, магазин 453 инструмента (смена 5.6 сек). DirectDrive стол до 800 об/мин, доступность 95%.

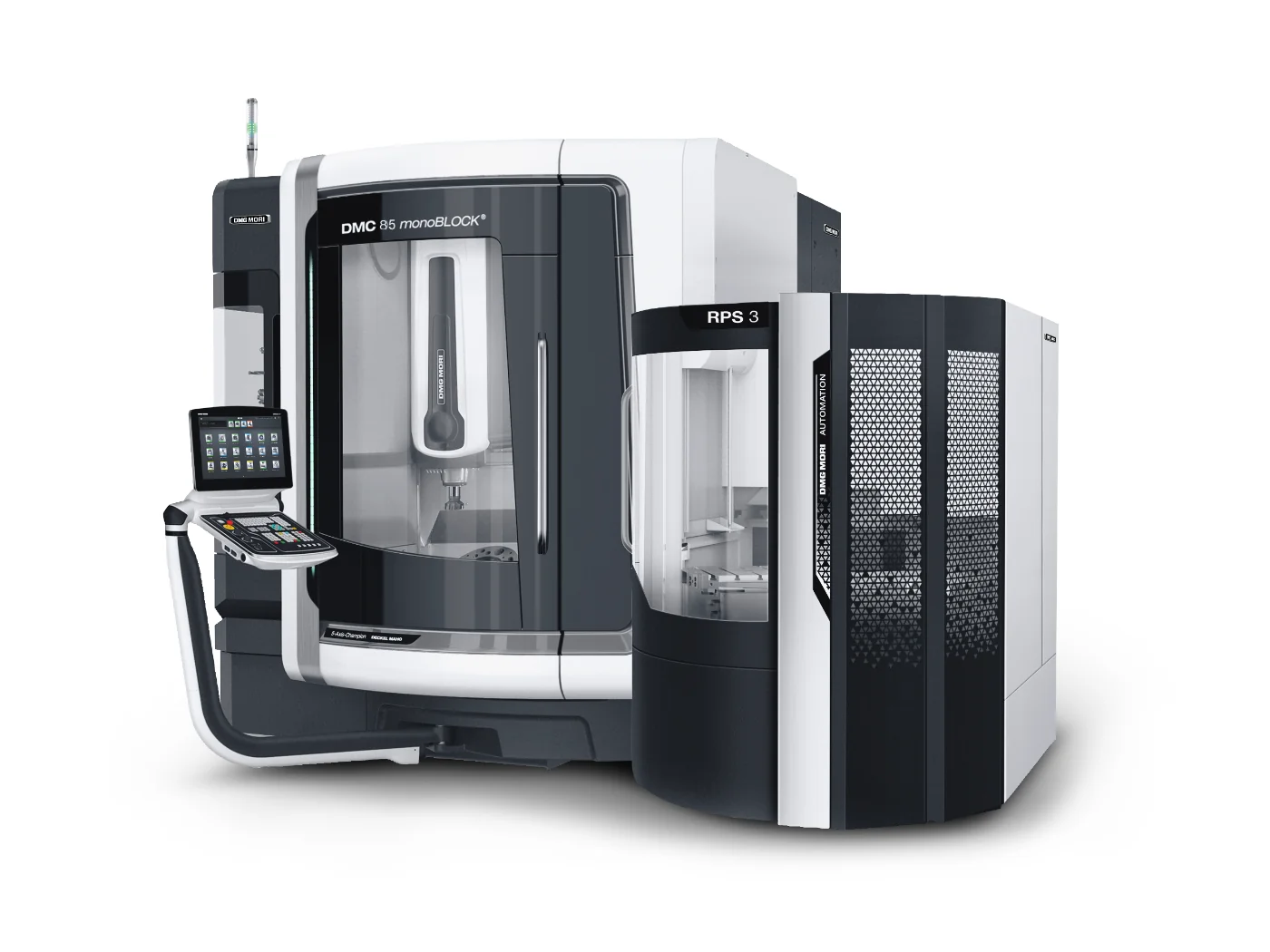

DMC 85 (FD) monoBLOCK
DMC 85 (FD) monoBLOCK — 5-осевой центр с горизонтальным шпинделем и monoBLOCK конструкцией (935×850×650 мм, 1000 кг). Автоматическая паллетная смена на 3 паллеты, поворотный стол 2050 Нм (mill/turn), точность 5 мкм. Загрузка краном до 1500 кг, площадь 26 м².
DMC 90 U duoBLOCK
DMC 90 U duoBLOCK — вертикальный 5-осевой центр с максимальной жесткостью (900×1050×850 мм, 1400 кг). Шпиндель 430 Нм/52 кВт, до 50% более высокая режущая мощность. Быстрая компактная смена паллет, доступность 96%.
DMC 95 monoBLOCK
DMC 95 monoBLOCK — 5-осевой центр с горизонтальным шпинделем и monoBLOCK конструкцией (950×850×650 мм, 1000 кг). Цельная колонна, роликовые направляющие 45 мм, точность 5 мкм. Автоматическая паллетная смена на 3 паллеты, магазин 60 инструментов, загрузка краном до 1000 кг. Площадь ~17 м².

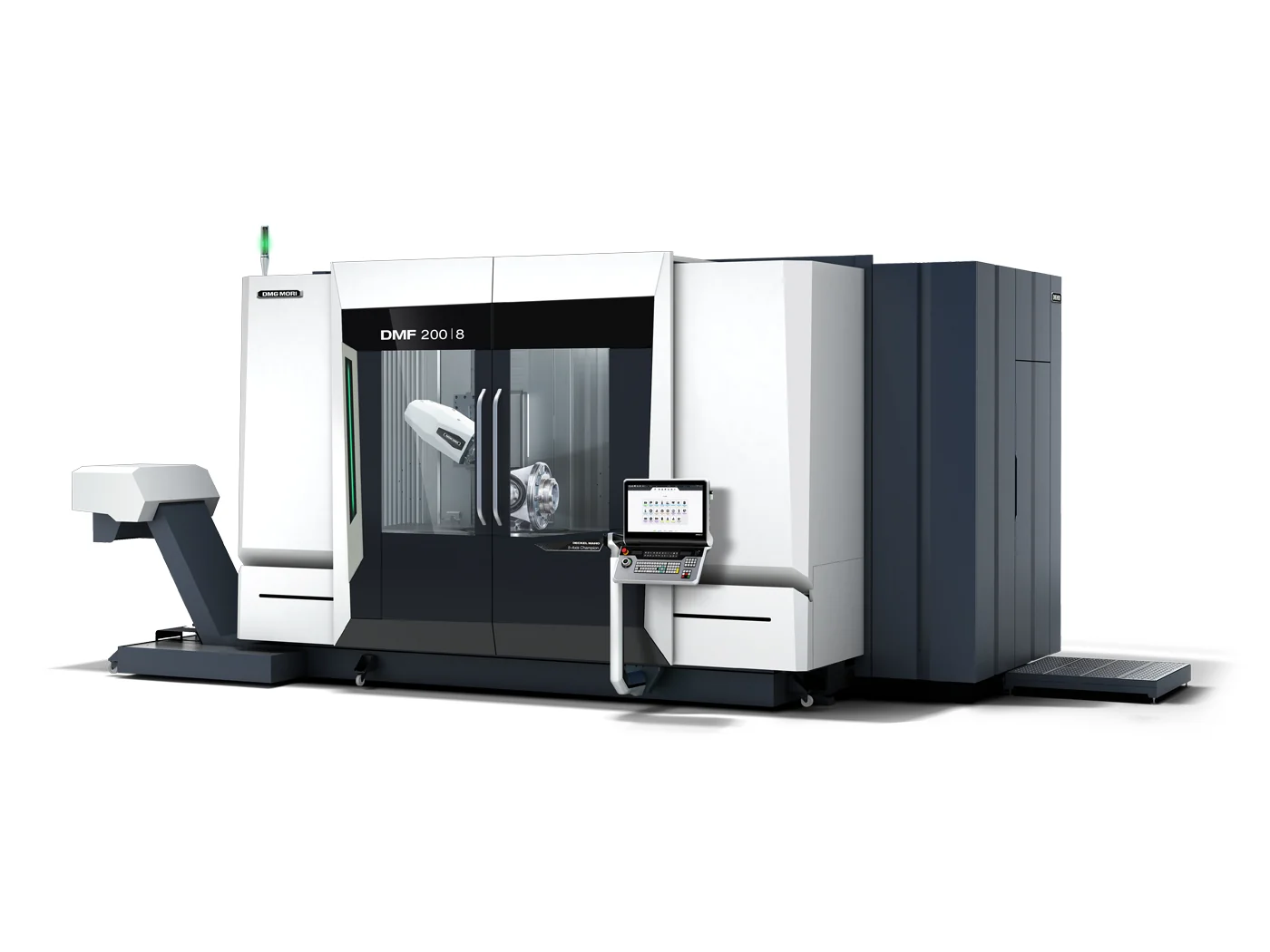

DMF 200|8 (FD, linear)
DMF 200|8 (FD, linear) — модульный 4/5-осевой портальный центр с линейными приводами (2000×800×850 мм, 2000 кг). Длина до 2300 мм, шпиндель 15000-20000 об/мин/200 Нм, магазин 120 инструментов. Опциональные прямые приводы Y/Z, интегрированный поворотный стол (5-ось), Mill-Turn. 3 линейные направляющие X-оси.
DMF 300|11 (FD, linear)
DMF 300|11 (FD, linear) — портальный 5-осевой центр с линейным приводом (3000×1100×1050 мм, 6000 кг). Длина до 3600 мм, шпиндель 12000-20000 об/мин/430 Нм, магазин 120 инструментов. 3 линейные направляющие X-оси, опциональный Mill-Turn, MPC 2.0.

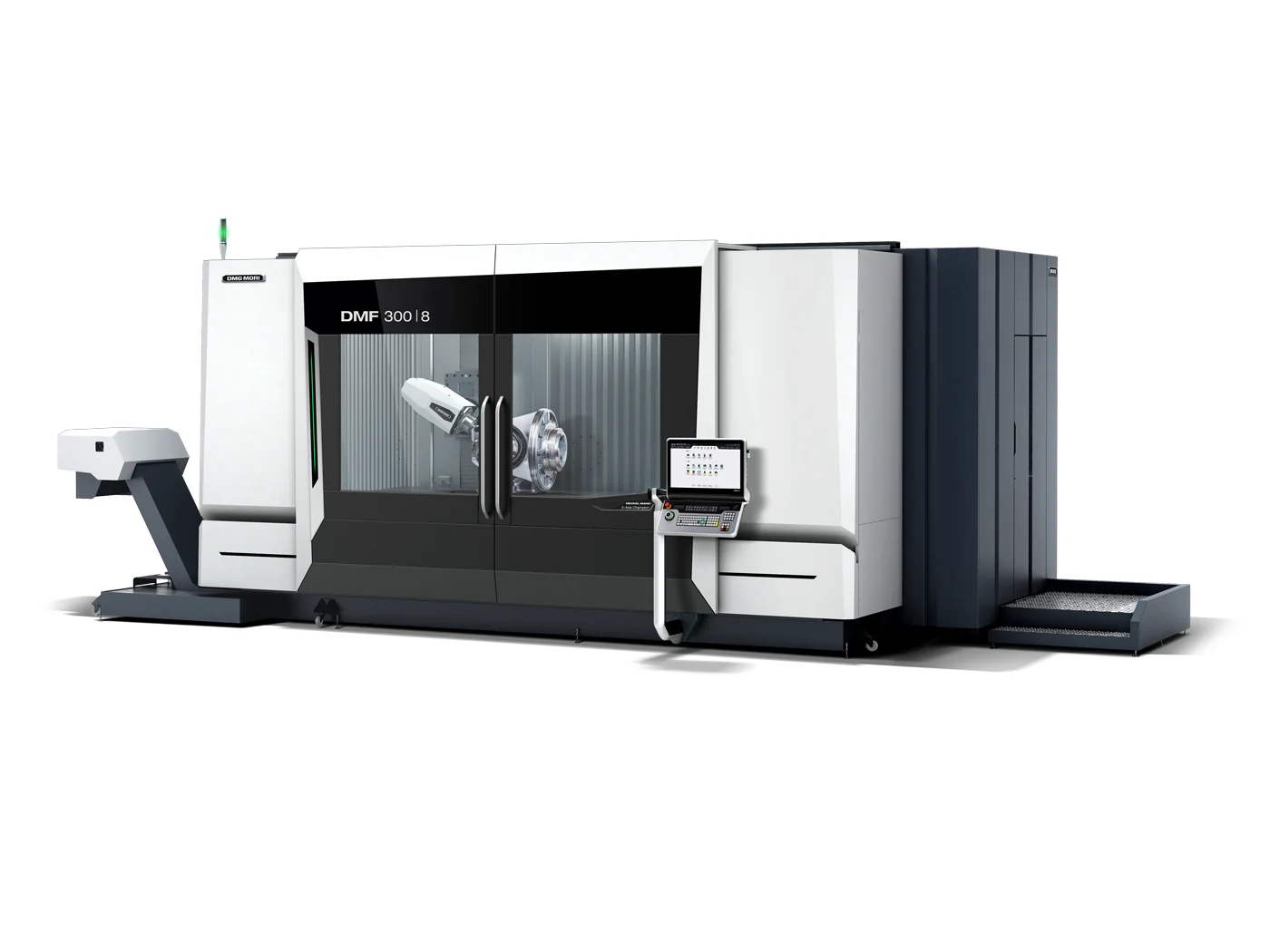

DMF 300|8 (FD, linear)
DMF 300|8 (FD, linear) — портальный 4/5-осевой центр с линейными приводами (3000×800×850 мм, 3000 кг). Длина до 3300 мм, шпиндель 15000-20000 об/мин/200 Нм, магазин 120 инструментов. Постоянный вылет по всей рабочей зоне, 3 линейные направляющие X-оси, опциональный Mill-Turn.
DMF 400|11 (FD, linear)
DMF 400|11 (FD, linear) — портальный 5-осевой центр с линейным приводом (4000×1100×1050 мм, 8000 кг). Длина до 4600 мм, шпиндель 12000-20000 об/мин/430 Нм, магазин 120 инструментов. 3 линейные направляющие X-оси, опциональный Mill-Turn, gearHOBBING/gearSKIVING 2.0.
