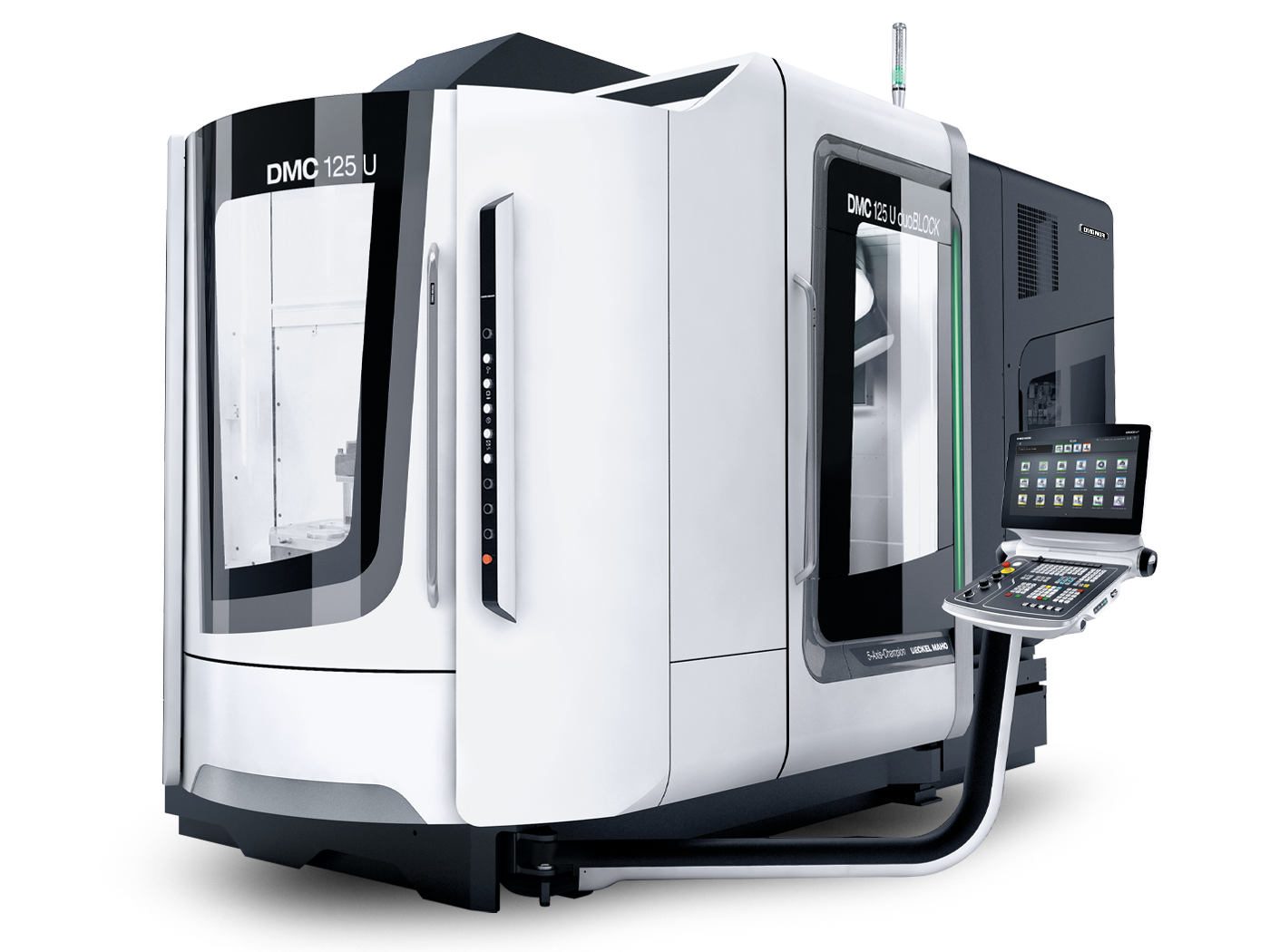

DMC 125 U (FD) duoBLOCK
Вертикальный 5-осевой обрабатывающий центр DMG MORI DMC 125 U (FD) duoBLOCK. Ходы 1250×1250×1000 мм, заготовка Ø до 1250 мм, до 2000 кг. Шпиндели powerMASTER 1000 Нм / 77 кВт или 5X torqueMASTER 1800 Нм / 52 кВт. DirectDrive стол 500 об/мин, магазин 453 инструмента, автоматизация RPS/LPP/CTS/PH-AMR.
Технические характеристики
- Панель
- ERGO_line X, 24" мультитач-экран
- 5X torqueMASTER
- 1800 Нм, 52 кВт
- Ход оси X
- 1250 мм
- Ход оси Y
- 1250 мм
- Ход оси Z
- 1000 мм
- Шпиндель
- - powerMASTER: 1000 Нм, 77 кВт
- Платформа
- CELOS X
- Тип станка
- Вертикальный 5-осевой обрабатывающий центр, платформа duoBLOCK
- Автоматизация
- - RPS duoBLOCK (6/7/12 паллет)
- Поворотный стол
- DirectDrive до 500 об/мин (mill/turn)
- Конструкция duoBLOCK
- водоохлаждаемый привод подачи, SGS с улучшенным температурным откликом
- Система управления
- SIEMENS SINUMERIK ONE / HEIDENHAIN TNC 7
- Магазин инструментов
- компактный дисковый, 453 позиции, время пополнения макс. 5,6 с
- Максимальный вес заготовки
- 2000 кг
- Максимальная высота заготовки
- 1600 мм
- Максимальный диаметр заготовки
- 1250 мм
Подробное описание
DMC 125 U (FD) duoBLOCK - вертикальная компоновка платформы duoBLOCK на формате 1250 мм. Та же зона обработки, что у DMU 125 P, но с вертикальным шпинделем и доступом сверху. Построена под партионную обработку крупных 5-осевых деталей с mill/turn в одной установке.
Рабочая зона - 1250×1250×1000 мм. Заготовка Ø до 1250 мм, высота до 1600 мм, масса до 2000 кг. Переход от DMC 100 U даёт прирост +250 мм по X и Y под более крупные корпусные детали. Промежуточный формат перед DMC 160 U (4000 кг).
Шпиндельный портфель - как у DMU 125 P. powerMASTER: 1000 Нм, 77 кВт - универсальная обработка. 5X torqueMASTER: 1800 Нм, 52 кВт - тяжёлый рез труднообрабатываемых материалов. Сверхтяжёлая обработка с высоким моментом под вязкие и твёрдые сплавы.
DirectDrive стол с вращением до 500 об/мин для mill/turn операций. Токарная обработка тел вращения без переустановки - в одном станке фрезерные и токарные операции. Сокращает цикл и количество перестановок для комбинированных деталей.
Магазин - компактный дисковый, 453 позиции, время пополнения максимум 5,6 секунды. Конструкция duoBLOCK: водоохлаждаемый привод подачи, датчик роста шпинделя (SGS) с улучшенным температурным откликом. Точность держится от первой детали к последней в длительной партии.
Управление - SIEMENS SINUMERIK ONE или HEIDENHAIN TNC 7, обе с платформой CELOS X. App-based стандартизированный интерфейс, цифровая интеграция. Панель ERGO_line X с 24" мультитач-экраном.
Автоматизация для безлюдного производства: RPS duoBLOCK (роторное паллетное хранилище 6/7/12 паллет), AMR 2000 (автономная работа с материалом/стружкой/инструментом), LPP (линейное паллетное хранилище до 99 паллет и 8 станков), CTS (центральное хранилище более 4000 инструментов), PH-AMR (паллетная автоматизация со свободной компоновкой).
DMC 125 U выбирают, когда нужна вертикальная компоновка с mill/turn (DirectDrive 500 об/мин) и грузоподъёмностью до 2 т. Промежуточный шаг между DMC 100 U и сверхкрупным DMC 160 U.
Кому подходит: партионным производствам крупных комбинированных деталей до 2 т с mill/turn операциями (DirectDrive стол 500 об/мин) и автоматизацией RPS/LPP. Для цехов с тяжёлым резом (5X torqueMASTER 1800 Нм) и централизованным инструментальным хозяйством CTS.
