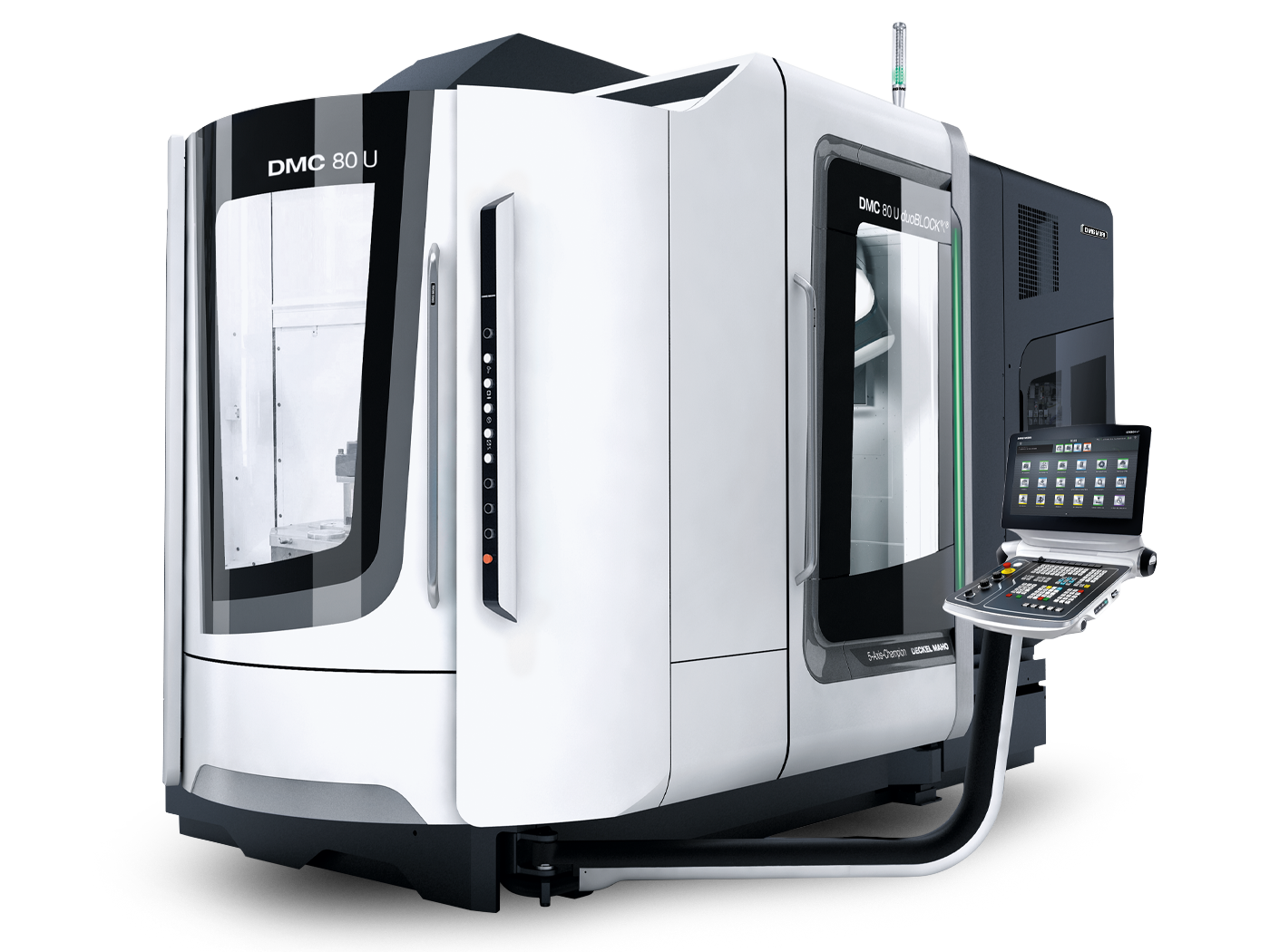

DMC 80 U (FD) duoBLOCK
Вертикальный 5-осевой обрабатывающий центр DMG MORI DMC 80 U (FD) duoBLOCK с универсальной компоновкой. Ходы 800×1050×850 мм, заготовка Ø до 900 мм, до 1400 кг. Шпиндели powerMASTER 1000 Нм / 77 кВт или 5X torqueMASTER 1300 Нм / 37 кВт.
Технические характеристики
- 5X torqueMASTER
- 1300 Нм, 37 кВт
- Ход оси X
- 800 мм
- Ход оси Y
- 1050 мм
- Ход оси Z
- 850 мм
- Шпиндель
- - powerMASTER: 1000 Нм, 77 кВт
- Платформа
- CELOS X
- Тип станка
- Вертикальный 5-осевой обрабатывающий центр, платформа duoBLOCK
- Автоматизация
- RPS duoBLOCK, AMR 2000, LPP, CTS, PH-AMR
- Поворотный стол
- DirectDrive до 800 об/мин (mill/turn)
- Конструкция duoBLOCK
- водоохлаждаемый привод подачи, SGS
- Доступность станка
- 95%
- Система управления
- SIEMENS SINUMERIK ONE / HEIDENHAIN TNC 7
- Система смены паллет
- быстрая вращающаяся в стандарте (параллельная настройка)
- Магазин инструментов
- компактный дисковый, 453 позиции, время пополнения макс. 5,6 с
- Опциональные технологии
- плоское шлифование, балансировка 0,3 г/мм, эксцентричное точение/фрезерование, системы правки профиля, angularTOOL
- Максимальный вес заготовки
- 1400 кг
- Максимальная высота заготовки
- 1450 мм
- Максимальный диаметр заготовки
- 900 мм
Подробное описание
DMC 80 U (FD) duoBLOCK - вертикальный вариант платформы duoBLOCK на формате 800 мм. Буква U - universal (универсальная компоновка с вертикальным шпинделем). Та же зона обработки, что у DMU 80 P, но с компоновкой под вертикальную установку детали и быстрым паллетным сменщиком в стандарте.
Рабочая зона - 800×1050×850 мм. Заготовка Ø до 900 мм, высота до 1450 мм, масса до 1400 кг. По грузоподъёмности легче, чем DMU 80 P (1800 кг) - вертикальная компоновка стола имеет свои конструктивные ограничения. Формат для средних корпусных деталей с 5-осевой схемой.
Шпиндельный портфель - тот же, что у DMU 80 P. powerMASTER: 1000 Нм, 77 кВт - универсальная обработка. 5X torqueMASTER: 1300 Нм, 37 кВт - тяжёлый рез труднообрабатываемых материалов. DirectDrive стол до 800 об/мин - mill/turn в одной установке без переустановки. Полная обработка фрезерование + точение в одном станке.
Главное отличие от DMU 80 P - магазин и паллетная система. Магазин - компактный дисковый, 453 позиции, время пополнения максимум 5,6 секунды. На длинных техпроцессах с большим набором фрез и сверловок это позволяет не менять магазин. Быстрая вращающаяся система смены паллет в стандарте - параллельная настройка, пока станок работает на другой паллете. Для партионного производства это критично: сокращает вспомогательное время и простои на переналадку.
Конструкция duoBLOCK: полностью водоохлаждаемый привод подачи для термостабильности, датчик роста шпинделя (SGS) для компенсации теплового расширения. Доступность станка 95% - время резки высокого уровня. Те же меры по точности, что у DMU 80 P, но компоновка заточена под партионную работу с быстрой сменой паллет.
Управление - SIEMENS SINUMERIK ONE или HEIDENHAIN TNC 7, обе с платформой CELOS X. Опциональные технологии: интеграция плоского шлифования, балансировка инструмента в станке (0,3 г/мм), эксцентричное точение/фрезерование, системы правки профиля, angularTOOL (позиционирование угловой головки).
Автоматизация: RPS duoBLOCK (роботизированная смена паллет), AMR 2000 (автономный мобильный робот), LPP (линейное паллетное хранилище), CTS (центральное хранилище инструмента), PH-AMR (коллаборативная паллетная автоматизация). DMC 80 U - входная модель для автоматизированных duoBLOCK-ячеек под партионное производство.
DMC 80 U выбирают, когда нужна компоновка с быстрым паллетным сменщиком и магазином 453 инструмента в стандарте, а не портальная жёсткость DMU 80 P. Это рабочий вариант для среднего партионного производства.
Кому подходит: партионным производствам средних корпусных деталей до 1,4 т с вертикальной компоновкой и быстрой сменой паллет в стандарте. Для тех, кому нужен магазин 453 инструмента в базе и готовность к паллетной автоматизации RPS/LPP/PH-AMR для безлюдного производства.
