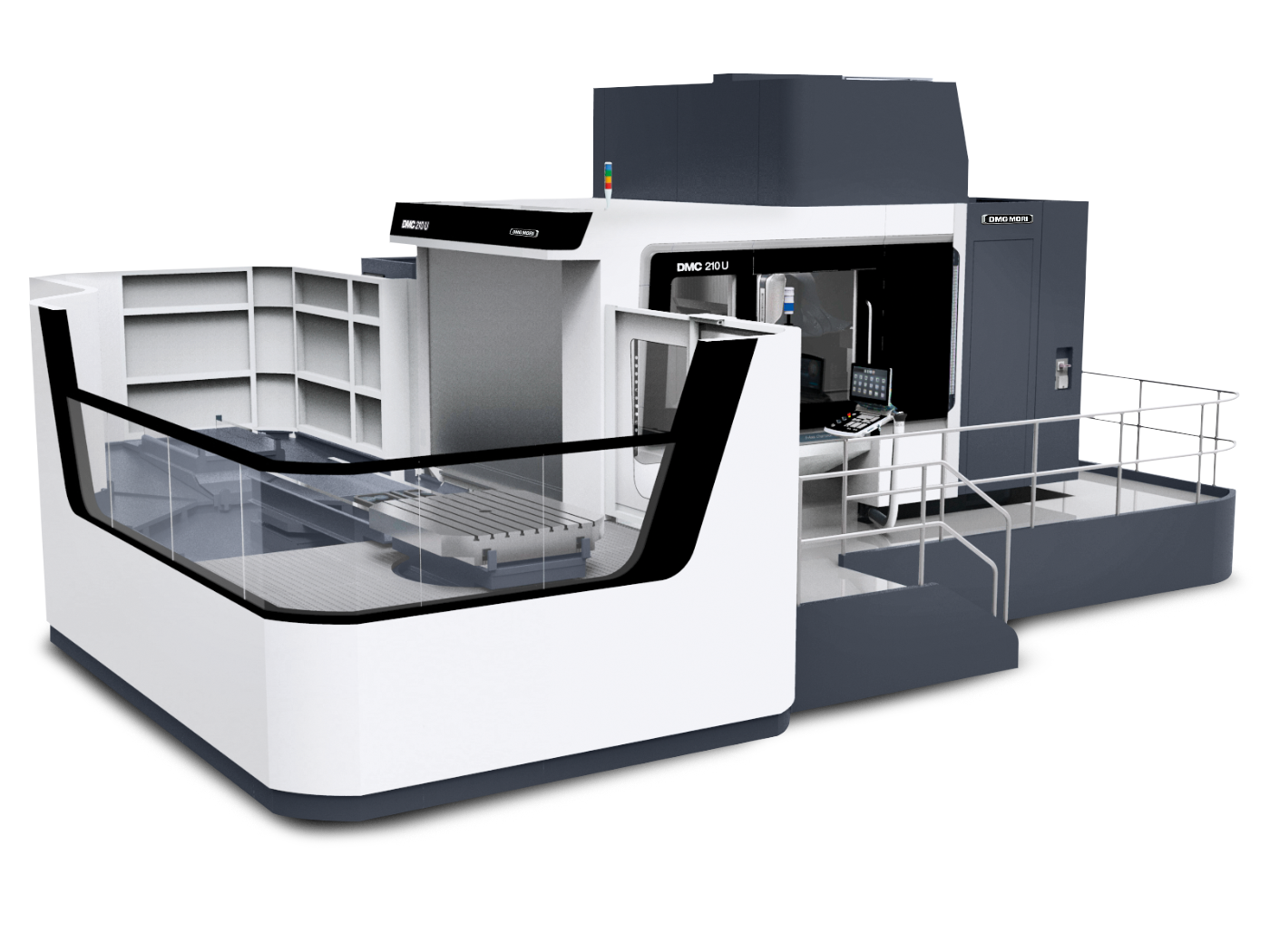

DMC 210 U (FD)
Вертикальный портальный 5-осевой обрабатывающий центр DMG MORI DMC 210 U (FD). Ходы 2100×2100×1250 мм, заготовка Ø до 2500 мм, до 6000 кг (4000 кг FD). Шпиндели powerMASTER 1000 Нм или torqueMASTER 1800 Нм. DirectDrive стол 6800 Нм, подача 60000 мм/мин, магазин 303 инструмента.
Технические характеристики
- torqueMASTER
- 1800 Нм (зубчатый)
- Подача
- до 60000 мм/мин
- Ход оси X
- 2100 мм
- Ход оси Y
- 2100 мм
- Ход оси Z
- 1250 мм
- HEIDENHAIN TNC 7
- индивидуально настраиваемый пользовательский интерфейс
- Шпиндель
- - powerMASTER: до 1000 Нм (моторный, переменная скорость)
- Хвостовик
- HSK-A100
- Тип станка
- Вертикальный портальный 5-осевой обрабатывающий центр
- Поворотный стол
- DirectDrive, момент 6800 Нм (mill/turn)
- Система управления
- SIEMENS / HEIDENHAIN TNC 7
- Магазин инструментов
- высокоскоростной дисковый, до 303 позиций, минимизированная площадь
- Максимальный вес заготовки
- 6000 кг (стандарт) / 4000 кг (FD)
- Максимальная высота заготовки
- 1460 мм
- Максимальный диаметр заготовки
- 2500 мм
Подробное описание
DMC 210 U (FD) - вертикальная компоновка портального центра DMU 210 P. Та же зона обработки, но с вертикальным шпинделем и доступом сверху. Построена под партионную обработку крупных деталей с mill/turn в одной установке и стандартной сменой паллет.
Рабочая зона - 2100×2100×1250 мм. Заготовка Ø до 2500 мм, высота до 1460 мм, масса до 6000 кг (стандарт) или 4000 кг (FD). Переход от DMU 210 P даёт вертикальную компоновку под крупногабаритные корпусные детали.
Шпиндельный портфель - powerMASTER или torqueMASTER. powerMASTER: моторный шпиндель до 1000 Нм с переменной скоростью - универсальная обработка. torqueMASTER: зубчатый шпиндель 1800 Нм - тяжёлая черновая выборка. Хвостовик - HSK-A100.
DirectDrive стол с моментом 6800 Нм для mill/turn операций. Фрезерные и токарные операции в одной установке - сокращает цикл и количество перестановок для комбинированных деталей.
Подача - до 60000 мм/мин. Высокая динамика на портальном формате - короче холостые ходы между переходами, ниже общее время цикла.
Магазин - высокоскоростной дисковый, до 303 инструментов, с минимизированной площадью. На длинных программах обработки ёмкости хватает без переналадки.
Управление - SIEMENS или HEIDENHAIN TNC 7. У TNC 7 - индивидуально настраиваемый пользовательский интерфейс под конкретные задачи производства. Обе стойки поддерживают 3D-симуляцию цикла до запуска в металл - на заготовках до 6 т столкновение или ошибка в программе стоит дороже, чем время на отработку.
DMC 210 U выбирают, когда нужна вертикальная компоновка портального центра с DirectDrive столом (6800 Нм) и грузоподъёмностью до 6 т. Вертикальный аналог DMU 210 P для партионного производства крупных деталей с mill/turn.
Кому подходит: партионным производствам крупных комбинированных деталей до 6 т с mill/turn операциями (DirectDrive стол 6800 Нм). Для тяжёлого машиностроения, энергетики (корпусы турбин, редукторов, клапанов) и производства крупногабаритной оснастки.
