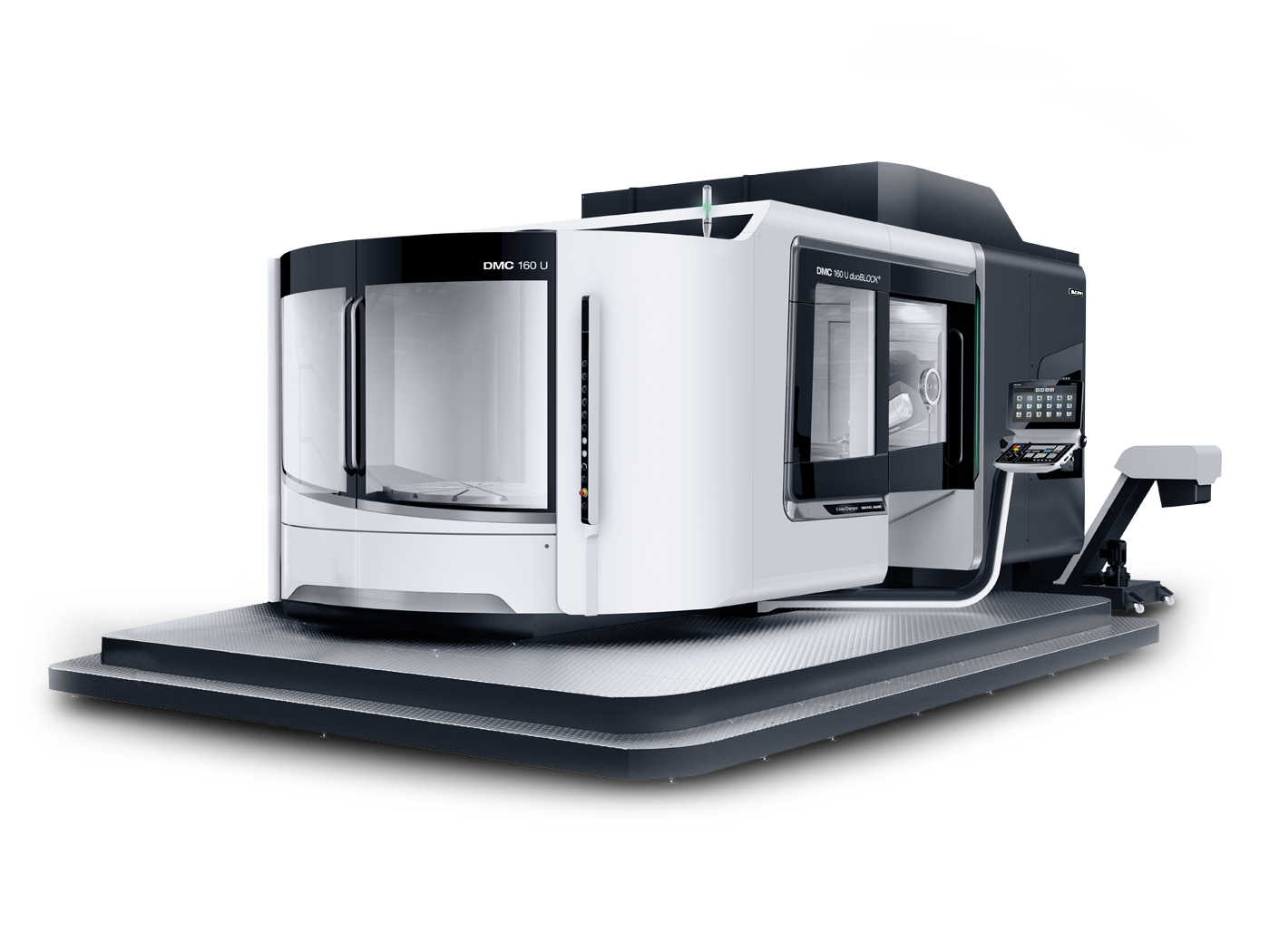

DMC 160 U (FD) duoBLOCK
Вертикальный сверхкрупноформатный 5-осевой обрабатывающий центр DMG MORI DMC 160 U (FD) duoBLOCK. Ходы 1600×1600×1100 мм, заготовка Ø до 1600 мм, до 4000 кг (3500 кг FD). Шпиндели powerMASTER 1000 Нм / 77 кВт или 5X torqueMASTER 1800 Нм / 52 кВт. DirectDrive стол 400 об/мин, быстрая вращающаяся смена паллет.
Технические характеристики
- 5X torqueMASTER
- 1800 Нм, 52 кВт
- Ход оси X
- 1600 мм
- Ход оси Y
- 1600 мм
- Ход оси Z
- 1100 мм
- Шпиндель
- - powerMASTER: 1000 Нм, 77 кВт
- Платформа
- CELOS X
- Тип станка
- Вертикальный сверхкрупноформатный 5-осевой обрабатывающий центр, платформа duoBLOCK
- Автоматизация
- - RPS duoBLOCK (6/7/12 паллет)
- Сменщик паллет
- быстрая компактная вращающаяся система (стандарт), параллельная настройка
- Поворотный стол
- DirectDrive до 400 об/мин (mill/turn)
- Конструкция duoBLOCK
- водоохлаждаемый привод подачи, SGS с улучшенным температурным откликом
- Система управления
- SIEMENS SINUMERIK ONE / HEIDENHAIN TNC 7
- Магазин инструментов
- компактный дисковый, 453 позиции, время пополнения макс. 5,6 с
- Максимальный вес заготовки
- 4000 кг (стандарт) / 3500 кг (FD)
- Максимальная высота заготовки
- 1350 мм
- Максимальный диаметр заготовки
- 1600 мм
Подробное описание
DMC 160 U (FD) duoBLOCK - вертикальная компоновка старшей модели платформы duoBLOCK. Зона 1600×1600×1100 мм, грузоподъёмность до 4000 кг (FD 3500 кг) - под сверхкрупные 5-осевые детали с вертикальным шпинделем. Построена под партионное производство крупных деталей с mill/turn.
Рабочая зона - 1600×1600×1100 мм. Заготовка Ø до 1600 мм, высота до 1350 мм, масса до 4000 кг (стандарт) или 3500 кг (FD). Сопоставимо с DMU 160 P, но с вертикальной ориентацией шпинделя и компактной вращающейся сменой паллет в стандарте.
Шпиндельный портфель - powerMASTER или 5X torqueMASTER. powerMASTER: 1000 Нм, 77 кВт - универсальная обработка. 5X torqueMASTER: 1800 Нм, 52 кВт - тяжёлый рез труднообрабатываемых материалов. Для вязких и твёрдых сплавов - съём металла без потери момента.
DirectDrive стол до 400 об/мин для mill/turn операций. Фрезерные и токарные операции в одной установке - сокращает цикл и количество перестановок.
Магазин - компактный дисковый, 453 позиции, время пополнения максимум 5,6 секунды. Конструкция duoBLOCK: водоохлаждаемый привод подачи, датчик роста шпинделя (SGS) с улучшенным температурным откликом.
Сменщик паллет - быстрая, очень компактная вращающаяся система смены паллет в стандартной комплектации. Параллельная настройка во время основного времени - максимизация производительности партионного производства.
Управление - SIEMENS SINUMERIK ONE или HEIDENHAIN TNC 7, обе с платформой CELOS X. App-based стандартизированный интерфейс, цифровая интеграция.
Автоматизация для безлюдного производства: RPS duoBLOCK (роторное паллетное хранилище 6/7/12 паллет), AMR 2000 (автономная работа с материалом/стружкой/инструментом). Вертикальная компоновка с быстрым сменщиком паллет в стандарте - основа для построения крупных автоматизированных duoBLOCK-ячеек.
DMC 160 U выбирают, когда DMU 160 P (4500 кг) избыточен по цене, а DMC 125 U (2000 кг) не хватает по грузоподъёмности. Вертикальная компоновка со сменщиком паллет в стандарте под партионное производство 4-тонных деталей.
Кому подходит: тяжёлому машиностроению с партионным производством деталей до 4 т (корпусы редукторов, турбин, генераторов). Для цехов с mill/turn (DirectDrive стол 400 об/мин) и параллельной настройкой паллет во время основного времени.
