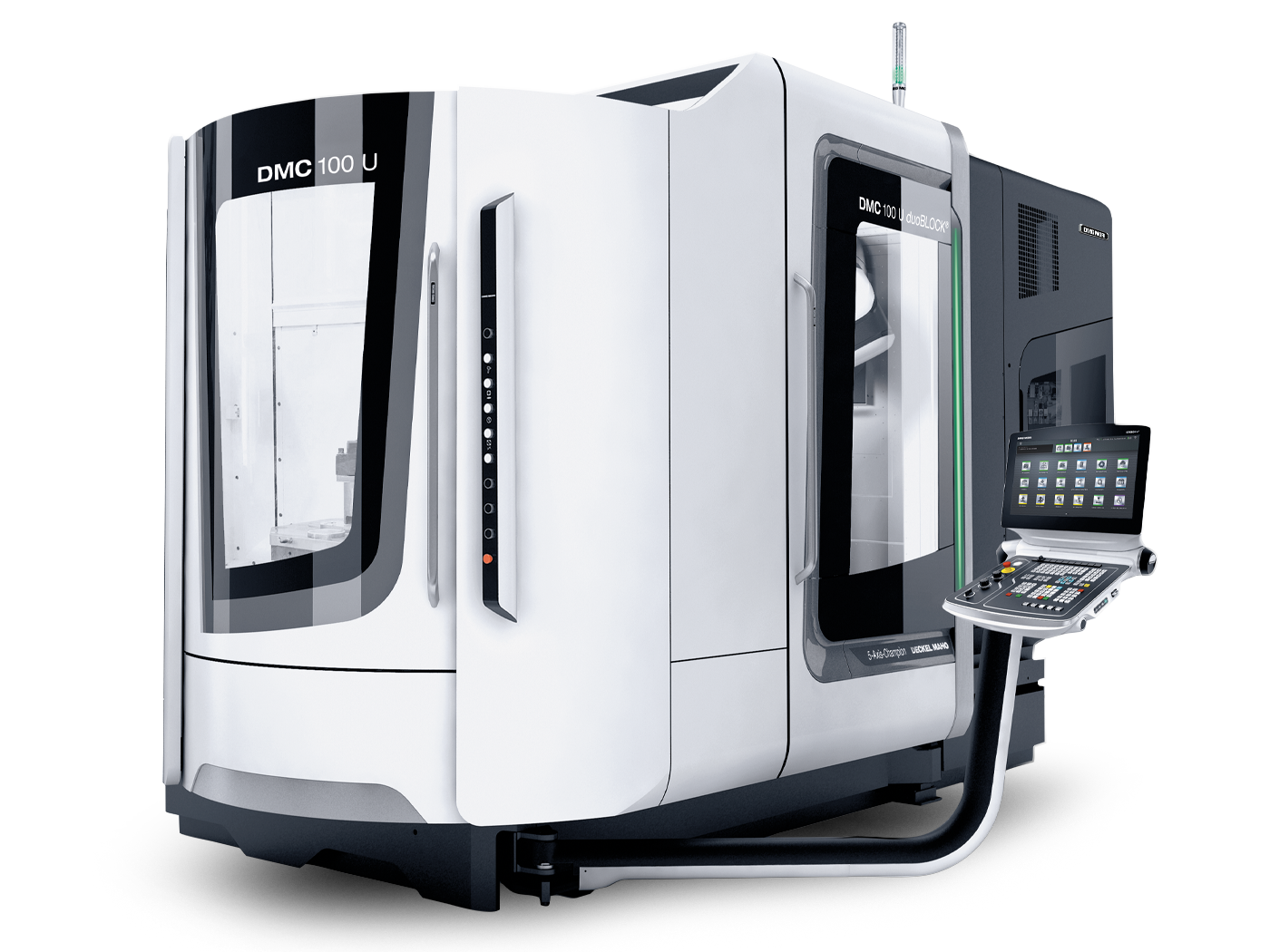

DMC 100 U (FD) duoBLOCK
Вертикальный 5-осевой обрабатывающий центр DMG MORI DMC 100 U (FD) duoBLOCK. Ходы 1000×1250×1000 мм, заготовка Ø до 1000 мм, до 2000 кг (1600 кг FD). Шпиндели powerMASTER 1000 Нм / 77 кВт или 5X torqueMASTER 1800 Нм / 52 кВт. Магазин 453 инструмента (5,6 с), автоматизация RPS 6/7/12, AMR 2000, LPP, CTS, PH-AMR.
Технические характеристики
- 5X torqueMASTER
- 1800 Нм, 52 кВт
- Ход оси X
- 1000 мм
- Ход оси Y
- 1250 мм
- Ход оси Z
- 1000 мм
- Шпиндель
- - powerMASTER: 1000 Нм, 77 кВт
- Платформа
- CELOS X
- Тип станка
- Вертикальный 5-осевой обрабатывающий центр, платформа duoBLOCK
- Автоматизация
- - RPS (роторное паллетное хранилище, 6/7/12 паллет)
- Конструкция duoBLOCK
- водоохлаждаемый привод подачи, SGS с улучшенным температурным откликом
- Система управления
- SIEMENS SINUMERIK ONE / HEIDENHAIN
- Магазин инструментов
- компактный дисковый, 453 позиции, время пополнения макс. 5,6 с
- Максимальный вес заготовки
- 2000 кг (стандарт) / 1600 кг (FD)
- Максимальная высота заготовки
- 1600 мм
- Максимальный диаметр заготовки
- 1000 мм
Подробное описание
DMC 100 U (FD) duoBLOCK - вертикальный вариант платформы duoBLOCK на формате 1000 мм. Та же зона обработки, что у DMU 100 P, но с вертикальной компоновкой шпинделя и грузоподъёмностью 2000 кг. Построена под партионную обработку крупных 5-осевых деталей с быстрым паллетным сменщиком.
Рабочая зона - 1000×1250×1000 мм. Заготовка Ø до 1000 мм, высота до 1600 мм, масса до 2000 кг (стандарт) или 1600 кг (FD). Переход от DMC 90 U даёт прирост по всем трём осям и грузоподъёмности. Формат для крупных корпусных деталей и сложных 5-осевых компонентов.
Шпиндельный портфель - как у DMU 100 P. powerMASTER: 1000 Нм, 77 кВт - универсальная обработка. 5X torqueMASTER: 1800 Нм, 52 кВт - тяжёлый рез труднообрабатываемых материалов. Сверхтяжёлая обработка с высоким моментом - выбор для вязких и твёрдых сплавов.
Магазин - компактный дисковый, 453 позиции, время пополнения максимум 5,6 секунды. Конструкция duoBLOCK: полностью водоохлаждаемый привод подачи, датчик роста шпинделя (SGS) со значительно улучшенным температурным откликом. Для длительных циклов и ночных смен это держит точность от первой детали к последней.
Управление - на выбор: SIEMENS SINUMERIK ONE или HEIDENHAIN TNC 7, обе с платформой CELOS X. App-based стандартизированный интерфейс, цифровая интеграция.
Автоматизация для безлюдного производства: RPS (роторное паллетное хранилище 6/7/12 паллет для круговой подачи), AMR 2000 (автономная работа с материалом/стружкой/инструментом), LPP (линейное паллетное хранилище до 8 станков и 99 паллет для централизованного управления), CTS (центральное хранилище более 4000 инструментов), PH-AMR (паллетная автоматизация со свободной компоновкой). DMC 100 U - зрелая платформа для построения крупных автоматизированных duoBLOCK-ячеек.
DMC 100 U выбирают, когда нужна вертикальная компоновка с быстрым паллетным сменщиком, магазином 453 инструмента в стандарте и мощной автоматизацией для безлюдного производства. Это шаг от средних DMC 80/90 U к крупноформатному партионному производству.
Кому подходит: партионным производствам крупных 5-осевых деталей до 2 т с тяжёлым резом (5X torqueMASTER 1800 Нм) и автоматизацией RPS/LPP для безлюдного производства. Для цехов с централизованным инструментальным хозяйством (CTS) и линейным паллетным пулом на несколько станков.
