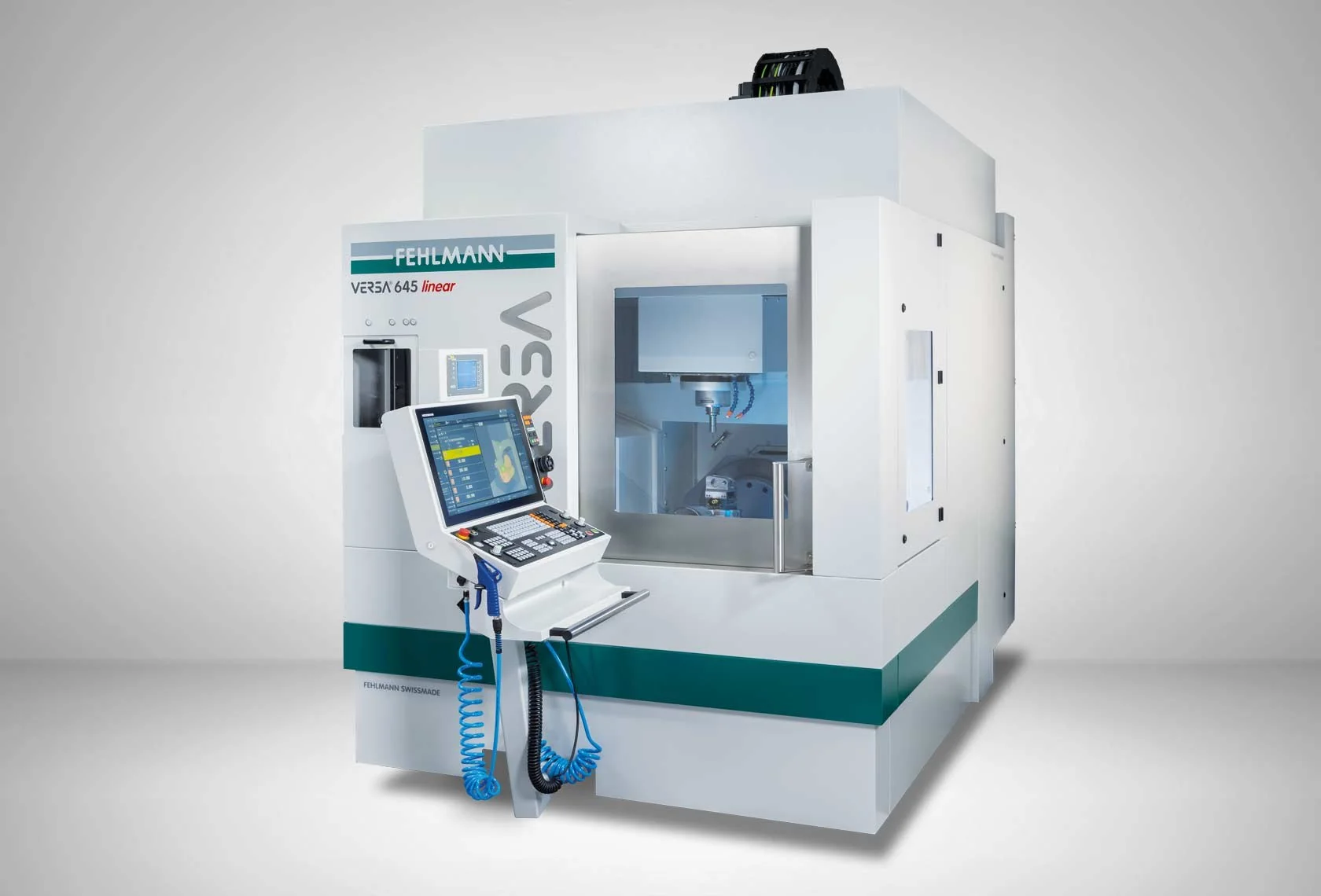

Fehlmann VERSA Milling and Grinding Centers
Обрабатывающие центры Fehlmann VERSA для совмещённого твёрдого фрезерования и координатного шлифования за одну установку. Базовые платформы VERSA 645/643 linear, VERSA 745/743 и VERSA 945/943.
Технические характеристики
- Опции
- высоконапорная СОЖ через шпиндель, chip conveyor, measuring probes, laser, MQL, zero-point clamping
- Шпиндели
- HSK-E50 до 42 000 об/мин (linear-платформы); HSK-A63 до 30 000 об/мин (745/945)
- Тип станка
- Обрабатывающие центры для фрезерования и координатного шлифования
- Технологии
- твёрдое фрезерование, координатное шлифование, automatic dressing, pendulum grinding strokes
- Автоматизация
- совместимость с VERSA automation, pallet handling, FEHLMANN MCM
- Производитель
- Fehlmann AG Maschinenfabrik (Зеон, Швейцария)
- Ключевой процесс
- фрезерование и шлифование за один установ без повторного базирования детали
- Базовые платформы
- VERSA 645/643 linear, VERSA 745/743, VERSA 945/943
- Применимые материалы
- закалённая инструментальная сталь, графит, медь, алюминий
Подробное описание
VERSA Milling and Grinding Centers - аппаратно-технологическая конфигурация портальных центров Fehlmann, в которой твёрдое фрезерование и координатное шлифование выполняются на одной машине без перебазирования детали. Один станок закрывает черновую и финишную обработку точных поверхностей, что критично для инструментального производства пресс-форм и штампов с высокими требованиями к точности.
Базовые платформы - VERSA 645/643 linear (ход 350 × 500 × 320 мм, шпиндель HSK-E50 до 42 000 об/мин), VERSA 745/743 (ход 500 × 650 × 420 мм, шпиндель HSK-A63 до 30 000 об/мин) и VERSA 945/943 (ход 650 × 800 × 500 мм, шпиндель HSK-A63 до 30 000 об/мин). Все работают на ЧПУ Heidenhain TNC7.
Технологии конфигурации: твёрдое фрезерование закалённой стали, координатное шлифование отверстий, контуров и поверхностей, automatic dressing (автоматическая правка шлифовального инструмента), pendulum grinding strokes (маятниковые шлифовальные ходы). Предварительное фрезерование перед шлифованием повышает стабильность припуска и качество финишной поверхности.
Опции: высоконапорная СОЖ через шпиндель, chip conveyor для отвода стружки и абразива, measuring probes для контроля детали в рабочей зоне, laser для настройки инструмента, MQL (минимальная смазка), zero-point clamping для быстрой смены паллет. Grinding-функции интегрированы в NC-программу TNC7 - одна управляющая программа покрывает фрезерные и шлифовальные операции.
Совместимость с VERSA automation: pallet handling и FEHLMANN MCM позволяют использовать конфигурацию в безоператорных сменах. Применимо для закалённой инструментальной стали, графита, меди, алюминия и сложных деталей общего машиностроения.
Производитель - Fehlmann AG (Зеон, Швейцария), разработка и сборка полностью в Швейцарии с 1930 года.
Кому подходит: инструментальным цехам с пресс-формами и штампами, где нужна финишная точность координатного шлифования без отдельного шлифовального станка; контрактным производствам, выбирающим между отдельной координатно-шлифовальной машиной и VERSA-конфигурацией с фрезерованием и шлифованием в одной ячейке.
