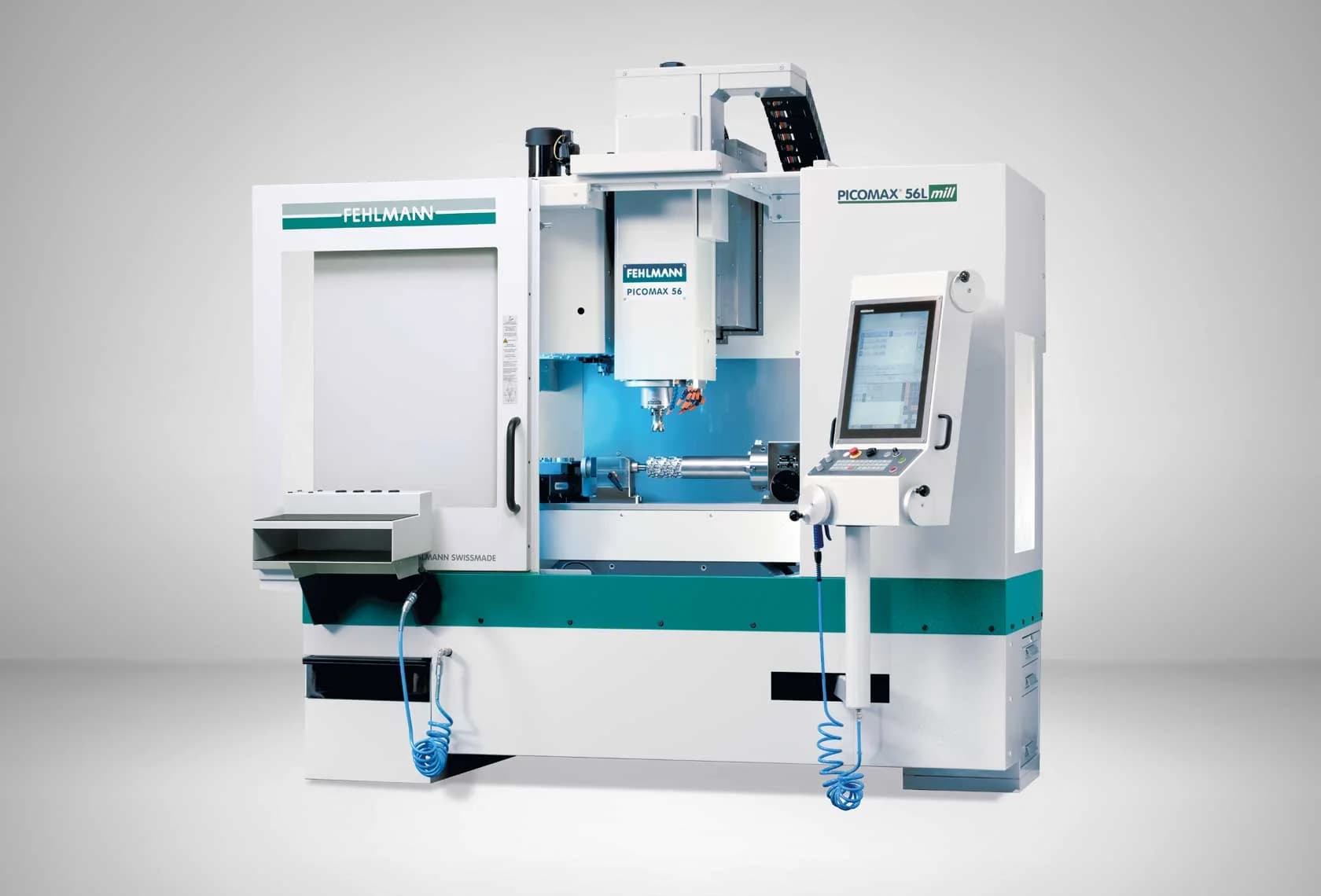

Fehlmann PICOMAX 56L mill
Вертикальный фрезерный центр Fehlmann с удлинённым столом для длинномерных деталей. Ход 800 × 400 × 400 мм, стол 1400 × 480 мм, 3 паза 14 мм. Шпиндель 9,5 кВт / 60 Нм / 12 000 об/мин, стойка Heidenhain TNC7, опциональный магазин 20 или 30 позиций. Масса 3750-4000 кг.
Технические характеристики
- Масса
- 3750-4000 кг
- Шпиндель
- 50-12 000 об/мин, 9,5 кВт, 60 Нм (S6 40 % ПВ), жидкостное охлаждение
- Тип станка
- Вертикальный обрабатывающий центр с удлинённым столом (3/4-осевой), фрезерная конфигурация
- Система ЧПУ
- Heidenhain TNC7, мультисенсорный дисплей
- Ход по X / Y / Z
- 800 / 400 / 400 мм
- Производитель
- Fehlmann AG Maschinenfabrik (Зеон, Швейцария)
- Т-образные пазы
- 3 × 14 мм
- Количество осей
- 3 в базе, опционально 4-я через делительный стол
- Габариты (Ш × Г × В)
- 2490 × 2040 × 2700 мм
- Быстрые перемещения
- 30 000 мм/мин
- Магазин инструментов
- дисковый, опционально 20 или 30 позиций
- Рабочая поверхность стола
- 1400 × 480 мм
- Расстояние стол - торец шпинделя
- 100-500 мм
Подробное описание
PICOMAX 56L mill - фрезерное исполнение с удлинённой рабочей зоной для точной обработки длинномерных деталей. Стол 1400 × 480 мм с тремя Т-образными пазами 14 мм вмещает длинные плиты, профили, матрицы и корпусные детали без переустановки. Ход X 800 мм закрывает детали длиной свыше 700 мм в непрерывном цикле - снимает необходимость перестановки заготовки и потери допуска на повторном базировании.
Шпиндель Fehlmann жидкостного охлаждения выдаёт 9,5 кВт и 60 Нм в режиме S6 (40 % ПВ) при частоте до 12 000 об/мин. Один диапазон оборотов закрывает сталь, чугун, алюминий и графит. Расстояние от стола до торца шпинделя 100-500 мм - заготовки высотой до полуметра без замены оснастки. Быстрые перемещения 30 000 мм/мин.
Управление - Heidenhain TNC7 с мультисенсорным дисплеем, 3D-симуляцией и расширенными циклами. Опциональный дисковый магазин 20 или 30 позиций ставится без ограничения фронтального доступа к столу. Базовая конфигурация 3-осевая; опционально 4-я ось через делительный стол.
Масса 3750-4000 кг при габарите 2490 × 2040 × 2700 мм. Унификация с короткой версией 56 mill: общие инструменты, программы, оснастка и обслуживание. Производитель - Fehlmann AG (Зеон, Швейцария), разработка и сборка полностью в Швейцарии с 1930 года.
Кому подходит: производствам длинных матриц и пуансонов штампов, контрактным производствам длинных алюминиевых профилей и плит, станкостроителям с длинными направляющими и постелями, где нужна фрезерная обработка длинномерных заготовок без переустановки на отдельном длинноходовом станке.
