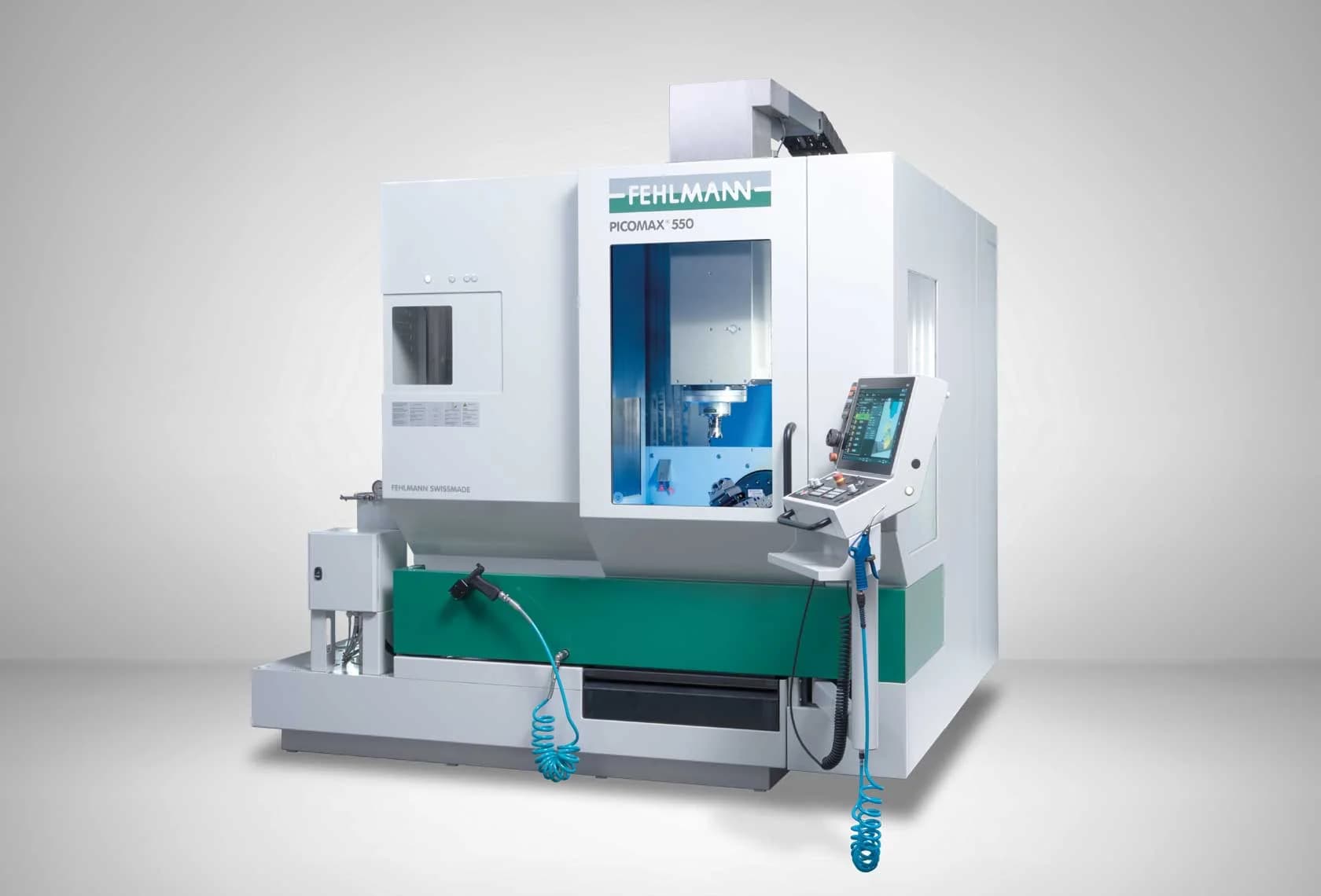

Fehlmann PICOMAX 550
Компактный 5-осевой обрабатывающий центр Fehlmann для пресс-форм и точной механики. Ход 550 × 400 × 400 мм, ось A 180° и ось C 360°, деталь Ø до 500 мм / H370 мм. Шпиндель HSK 9,7 кВт / 12 000 об/мин, магазин 30 позиций, управление Heidenhain TNC7. Масса 5050 кг.
Технические характеристики
- Масса
- 5050 кг
- Тип станка
- Компактный 5-осевой обрабатывающий центр с наклонно-поворотным столом
- Шпиндель HSK
- 9,7 кВт, 50-12 000 об/мин
- Система ЧПУ
- Heidenhain TNC7, сенсорный экран
- Ход по X / Y / Z
- 550 / 400 / 400 мм
- Производитель
- Fehlmann AG Maschinenfabrik (Зеон, Швейцария)
- Количество осей
- 5 (одновременная 5-осевая интерполяция, TCPM/M128)
- Габариты (Ш × Г × В)
- 1950 × 2550 × 2650 мм
- Ось A (наклон стола)
- 180° (+135° / -45°)
- Быстрые перемещения
- 24 000 мм/мин
- Ось C (вращение стола)
- 360° непрерывно
- Магазин инструментов
- дисковый, 30 позиций
- Максимальная деталь (5-осевая)
- Ø 500 мм / H 370 мм
- Расстояние стол - торец шпинделя
- 80-480 мм
Подробное описание
PICOMAX 550 - входная модель в линейке 5-осевых центров Fehlmann. Рабочая зона 550 × 400 × 400 мм с деталью Ø до 500 мм / H до 370 мм закрывает основной спектр пресс-форм, вставок и точных корпусных деталей. Наклонно-поворотный стол с осью A 180° (+135° / -45°) и непрерывной осью C 360° даёт доступ ко всем пяти граням детали без переустановки.
Шпиндель HSK выдаёт 9,7 кВт при частоте до 12 000 об/мин. Один диапазон оборотов закрывает сталь, алюминий, графит и медь. Расстояние от стола до торца шпинделя 80-480 мм - заготовки высотой до полуметра. Быстрые перемещения 24 000 мм/мин по всем осям.
Магазин инструментов - дисковый на 30 позиций с фронтальной загрузкой. Управление - Heidenhain TNC7 с поддержкой TCPM/M128 для глобальной трансформации координат и 5-осевой обработки с поддержанием положения точки. TNC7 даёт 3D-симуляцию и расширенные циклы - программу можно отработать виртуально до запуска в металл.
Масса 5050 кг при габарите 1950 × 2550 × 2650 мм. Компактная компоновка - 5-осевые возможности вписываются в типовой инструментальный цех без расширения площади. Производитель - Fehlmann AG (Зеон, Швейцария), разработка и сборка полностью в Швейцарии с 1930 года.
Кому подходит: инструментальным цехам с типовыми пресс-формами и вставками, контрактным мелкосерийным производствам, переходящим с 3-осевой на 5-осевую обработку, где нужна универсальная 5-осевая машина в компактном габарите.
