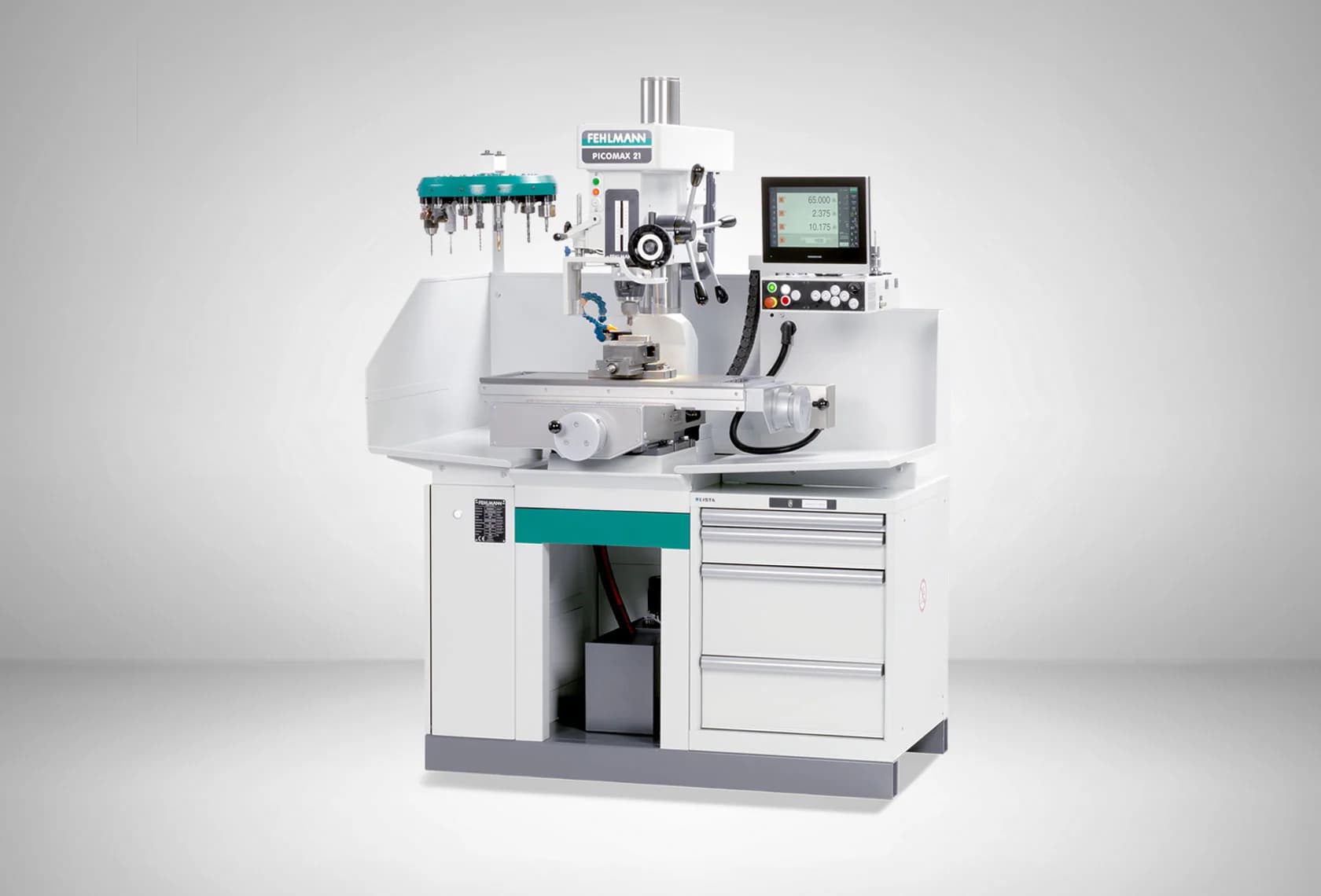

Fehlmann PICOMAX 21-M
Прецизионный сверлильно-фрезерный станок Fehlmann для координатной обработки мелких деталей. Ход X 450 мм (моторизованный) / Y 260 мм (ручной) / гильза Z 110 мм / стойка W 450 мм, стол 770 × 320 мм. Шпиндель 4,6 кВт / 6300 об/мин, система Heidenhain Positip 8013, точность позиционирования <0,01 мм. Масса 930 кг.
Технические характеристики
- Масса
- 930 кг
- Шпиндель
- 50-6300 об/мин, 4,6 кВт (S6 40 % ПВ)
- Тип станка
- Прецизионный сверлильно-фрезерный координатный
- Производитель
- Fehlmann AG Maschinenfabrik (Зеон, Швейцария)
- Ход X (продольный)
- 450 мм, моторизованный
- Ход Y (поперечный)
- 260 мм, ручной
- Габариты (Ш × Г × В)
- 1500 × 1350 × 2100 мм
- Система управления
- Heidenhain Positip 8013, цифровой индикатор с сенсорным дисплеем
- Ход Z (гильза шпинделя)
- 110 мм
- Измерительная система
- линейные энкодеры, стеклянные шкалы
- Инструментальная система
- Fehlmann SF32, быстрозажимной конус
- Рабочая поверхность стола
- 770 × 320 мм
- Ход W (вертикальная стойка)
- 450 мм
- Точность позиционирования
- <0,01 мм по всем осям
- Расстояние стол - торец шпинделя
- 0-511 мм
Подробное описание
PICOMAX 21-M - компактный прецизионный координатно-фрезерный станок с моторизованной подачей по оси X. Построен под единичную и ремонтную обработку мелкой ответственной номенклатуры: приспособлений, шаблонов, прототипов, часовых и приборных деталей. Стол 770 × 320 мм с ходом X 450 мм (моторизованный) и Y 260 мм (ручной маховик) закрывает основной спектр координатных работ без переналадки.
Шпиндель с быстрозажимной системой Fehlmann SF32 выдаёт 4,6 кВт в режиме S6 (40 % ПВ) при частоте до 6300 об/мин. Гильза Z с ходом 110 мм и стойка W с ходом 450 мм дают рабочий диапазон по высоте от 0 до 511 мм между столом и торцом шпинделя. Моторизованная подача по X - автоматическое позиционение по координате для серийных расточных и сверлильных операций.
Управление - Heidenhain Positip 8013 с цифровым дисплеем и сенсорным управлением. Стойка содержит стандартные циклы: ряды отверстий, окружности, карманы, рамки. Оператор задаёт параметры в диалоге - без полноценного ЧПУ-программирования. Линейные энкодеры (стеклянные шкалы) по всем осям дают реальное положение узлов с точностью позиционирования <0,01 мм.
Габарит 1500 × 1350 × 2100 мм и масса 930 кг - станок встаёт в небольшую инструментальную мастерскую, ремонтный цех или учебную лабораторию без специальной подготовки фундамента. Закалённые и шлифованные направляющие, шарико-винтовые пары - стабильная точность на длительном сроке службы. Производитель - Fehlmann AG (Зеон, Швейцария).
Кому подходит: инструментальным мастерским единичного и ремонтного производства, изготовителям прессовой оснастки и шаблонов, учебным мастерским профессиональных училищ, часовым и приборным производствам, где нужна координатная точность <0,01 мм на ручном станке с моторизованной подачей по X.
