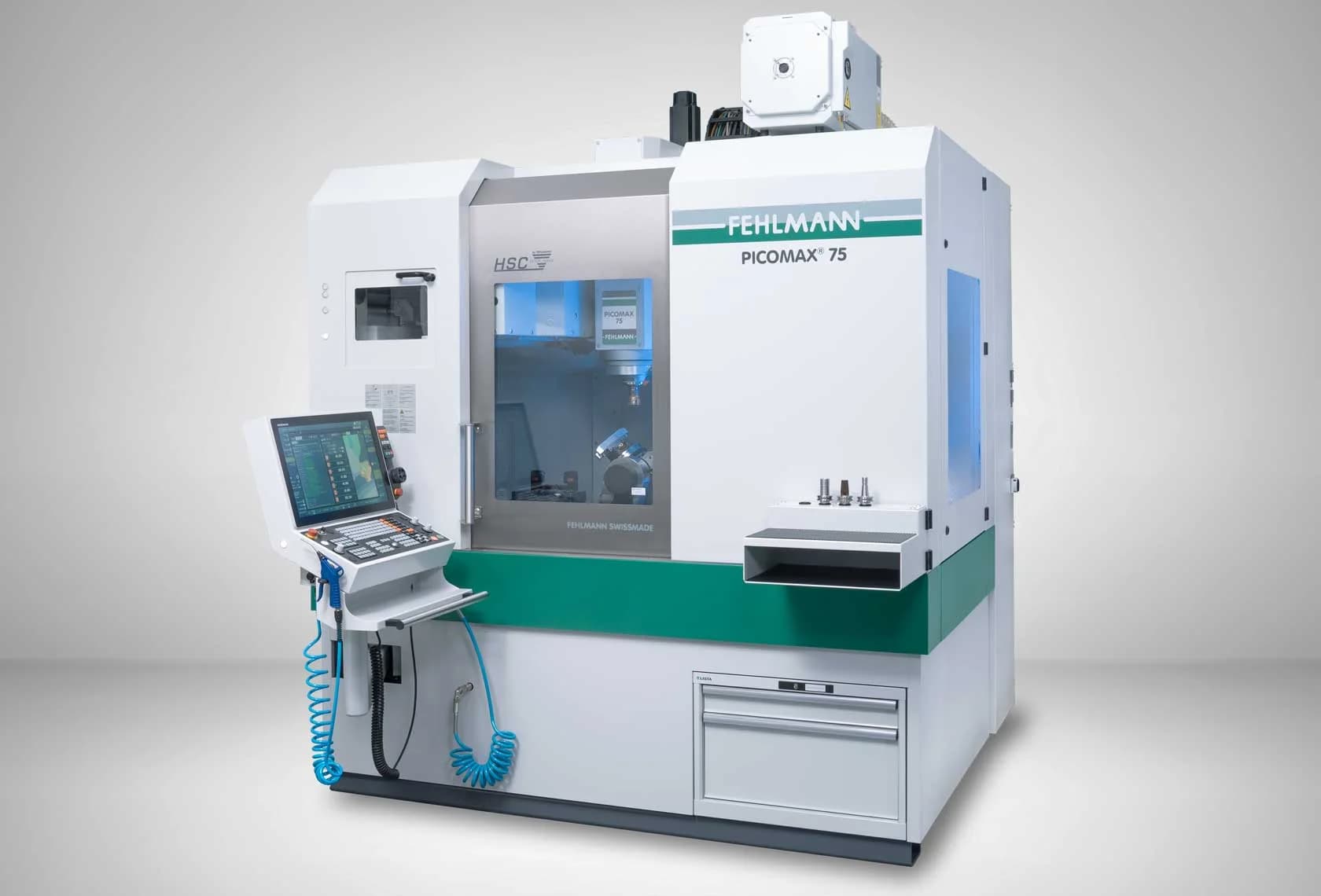

Fehlmann PICOMAX 75
Компактный 5-осевой обрабатывающий центр Fehlmann для полной обработки деталей за одну установку. Рабочая зона 600 × 400 × 610 мм, наклонно-поворотный стол 1160 × 475 мм, ось B до +120° и ось C 360°. Шпиндель до 36 000 об/мин, магазин на 50 или 80 позиций, управление Heidenhain TNC7. Масса 5300 кг.
Технические характеристики
- Масса
- 5300 кг
- Тип станка
- 5-осевой вертикальный обрабатывающий центр с наклонно-поворотным столом
- Система ЧПУ
- Heidenhain TNC7 с поддержкой FEHLMANN MCM
- Ход по X / Y / Z
- 600 / 400 / 610 мм
- Шпиндель HSK-A63
- 14 000 / 20 000 / 30 000 / 36 000 об/мин, мощность 10,5 / 10,5 / 13,7 / 19,5 кВт
- Производитель
- Fehlmann AG Maschinenfabrik (Зеон, Швейцария)
- Количество осей
- 5 (одновременная 5-осевая интерполяция)
- Габариты (Ш × Г × В)
- 2300 × 2100 × 2950 мм
- Ось B (наклон стола)
- -10° / +120°
- Быстрые перемещения
- 30 000 мм/мин (все оси)
- Ось C (вращение стола)
- 360° непрерывно
- Магазин инструментов
- дисковый, 50 или 80 позиций, боковая загрузка
- Рабочая поверхность стола
- 1160 × 475 мм
- Расстояние стол - торец шпинделя
- 125-735 мм
Подробное описание
PICOMAX 75 - 5-осевой центр среднего класса с наклонно-поворотным столом для полной обработки детали за один зажим. Рабочая зона 600 × 400 × 610 мм и ось B от -10° до +120° с непрерывной осью C 360° дают доступ ко всем пяти граням типовой детали без переустановки. Это сокращает число операций в техпроцессе и убирает потери допуска на повторном базировании.
Четыре варианта шпинделя HSK-A63 закрывают весь спектр материалов: 14 000 об/мин / 10,5 кВт для тяжёлого фрезерования стали, 20 000 и 30 000 об/мин для алюминия и пресс-форм, 36 000 об/мин / 19,5 кВт для высокоскоростной обработки графита, меди и твёрдого сплава. Стол 1160 × 475 мм вмещает крупное зажимное приспособление и пару деталей для серийной обработки.
Быстрые перемещения 30 000 мм/мин по всем осям. Магазин инструментов на 50 или 80 позиций с боковой загрузкой - смена инструмента идёт без прерывания основного цикла. Управление - Heidenhain TNC7 с сенсорным экраном и встроенной поддержкой FEHLMANN MCM для управления автоматизацией: очередью заданий, паллетами и состоянием ячейки.
Габарит станка 2300 × 2100 × 2950 мм при массе 5300 кг - основание достаточно жёсткое для 5-осевого тяжёлого резания, при этом машина вписывается в стандартный инструментальный цех без специального фундамента. Производитель - Fehlmann AG (Зеон, Швейцария), разработка и сборка полностью в Швейцарии с 1930 года.
Кому подходит: инструментальным цехам с пресс-формами и вставками, контрактным производствам авиационных и медицинских деталей, изготовителям имплантатов из Ti и Co-Cr, где нужна полная 5-осевая обработка детали в одном зажиме при умеренном габарите станка.
