Schaublin
Schaublin - швейцарский производитель высокоточных токарных и фрезерных станков, воплощающий традиции швейцарской точности в каждом станке для часовой, медицинской и аэрокосмической промышленности.
Медиагалерея
История бренда
Schaublin Machines SA - легендарный швейцарский производитель прецизионного металлообрабатывающего оборудования, расположенный в городе Бевилар (Bévilard), Швейцария. Компания воплощает концепцию "Swiss Made" - непревзойденной точности и качества, характерных для швейцарского машиностроения.
Schaublin специализируется на производстве высокоточных токарных и фрезерных станков для самых требовательных отраслей: часовой промышленности, медицинского оборудования, аэрокосмической техники, производства точных приборов. Продуктовая линейка включает 42 модели станков: токарные центры с ЧПУ (высокоточные плоские суппорты, производственные серии 302, Y-оси), производственные токарные станки (серии 842, 136, 142, 140R, 42), универсальные токарные станки серии Turn-Mate, токарно-шлифовальные центры, вертикальные обрабатывающие центры (компактные 48V и 60-CNC, производственные 100-CNC и 160-CNC), 5-осевые центры (51-5AX), высокоскоростные обрабатывающие центры (HSM 330/510), роторные трансферные машины (включая новейшую S19-15V 2024 года), а также классические токарные станки серий 102 Mi, 102 N и 70 Mi.
Компания предлагает полный спектр решений и услуг: модернизацию оборудования, ремонт шпинделей, производство запчастей, обучение персонала и техническую поддержку. Schaublin - это выбор для тех, кто ценит микронную точность, надежность и долговечность швейцарской инженерной школы.
Оборудование Schaublin (44)
Вертикальные обрабатывающие центры (VMC)
Категория:Фрезерные обрабатывающие центры
48V
48V — компактный 4-осевой фрезерный центр SCHAUBLIN с C-образной рамой и шпинделем 10,000 об/мин (ISO 40). Ходы 480x400x430 мм, стол 600x400 мм (300 кг), мощность 7.5 кВт. Swing arm ATC 20 инструментов. Fanuc 0i-MC. Масса 2820 кг.
48V-15K
48V-15K — компактный 4-осевой высокоскоростной фрезерный центр с шпинделем 15,000 об/мин (ISO 30). Ходы 480x400x430 мм, стол 600x400 мм (300 кг), мощность 7.5 кВт. Swing arm ATC 20 инструментов. Fanuc 0i-MC.

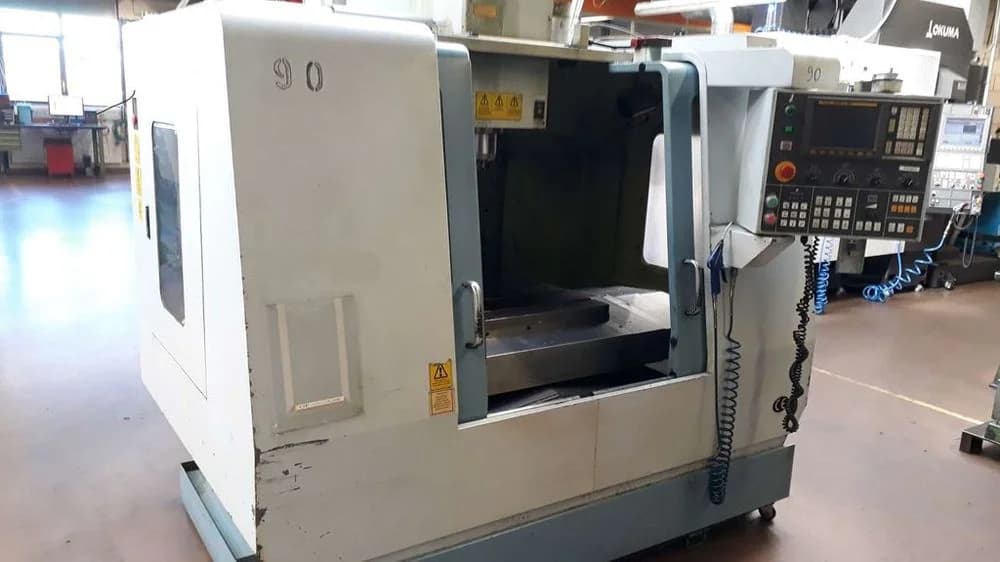

60-CNC
60-CNC — производственный VMC SCHAUBLIN с ходами 600x510x510 мм. Шпиндель BT40 8000 об/мин. Фиксированная колонна C-образной конструкции. Carousel ATC 20 инструментов. Fanuc 0i-MC или Siemens 810 D. Опции: 8000/12000/15000 об/мин.

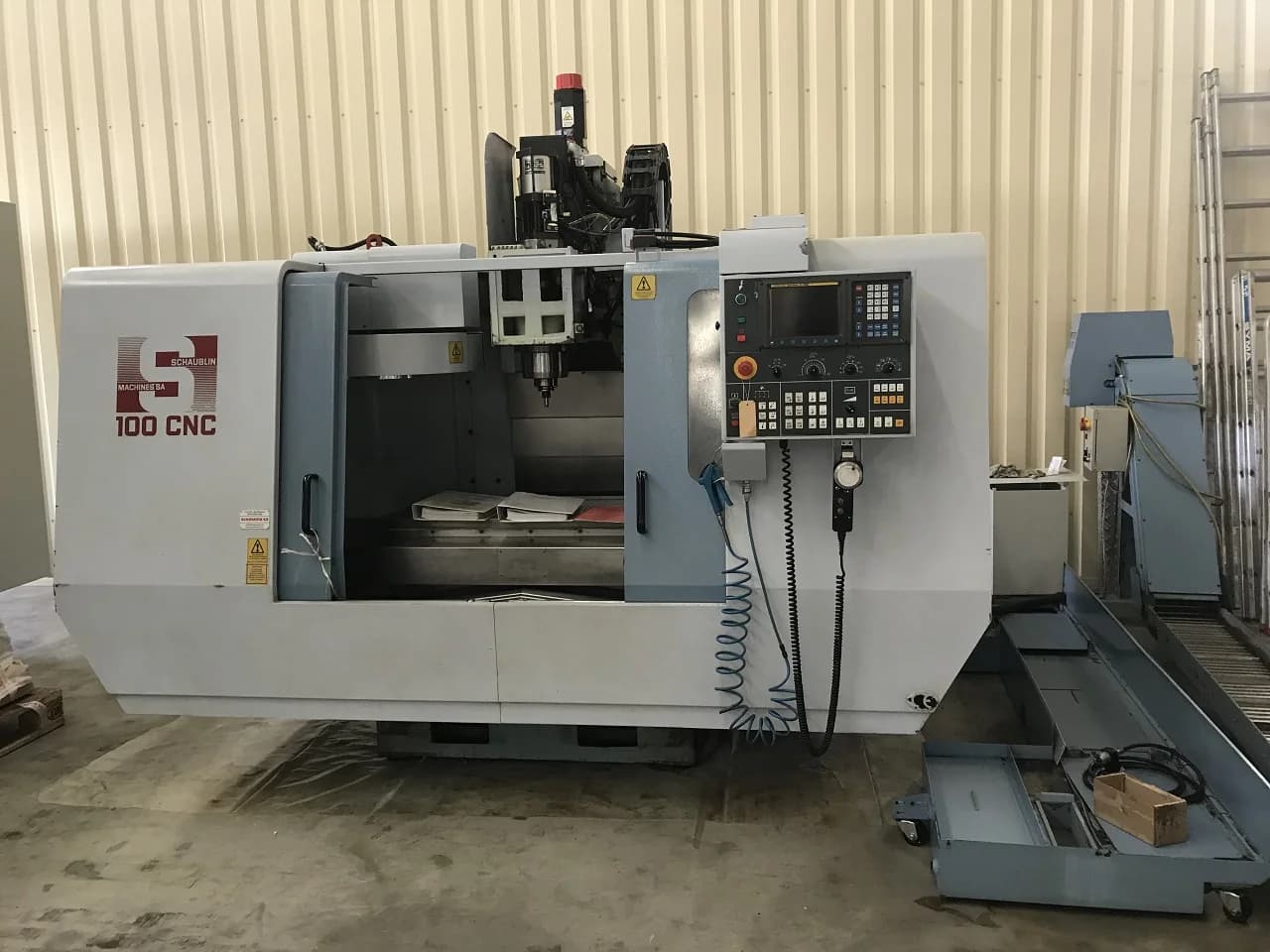

100-CNC
100-CNC — производственный VMC с увеличенной вместимостью. Стол 1120x510 мм. Аналог 60-CNC с большим столом. Fanuc 0i-MC или Siemens 810 D. Опции шпинделя 8000/12000/15000 об/мин.
160-CNC
160-CNC — крупный производственный VMC с ходами 1600x700x635 мм. Шпиндель ISO 50, редуктор 6000 об/мин. C-образная рама, carousel ATC 20 инструментов. Fanuc 0i-MC или Siemens 810 D. Масса 9.4 тонны.
Высокоскоростные обрабатывающие центры (HSM)
Категория:Фрезерные обрабатывающие центры
HSM 330
HSM 330 — компактный высокоскоростной фрезерный центр с ЧПУ. Ускорение до 1.5G, быстрый ход до 60 м/мин, шпиндель 1-24,000 об/мин. Термоизолированный шпиндель. Фронтальная револьверная смена инструмента 20 позиций. Для прототипов и производства.

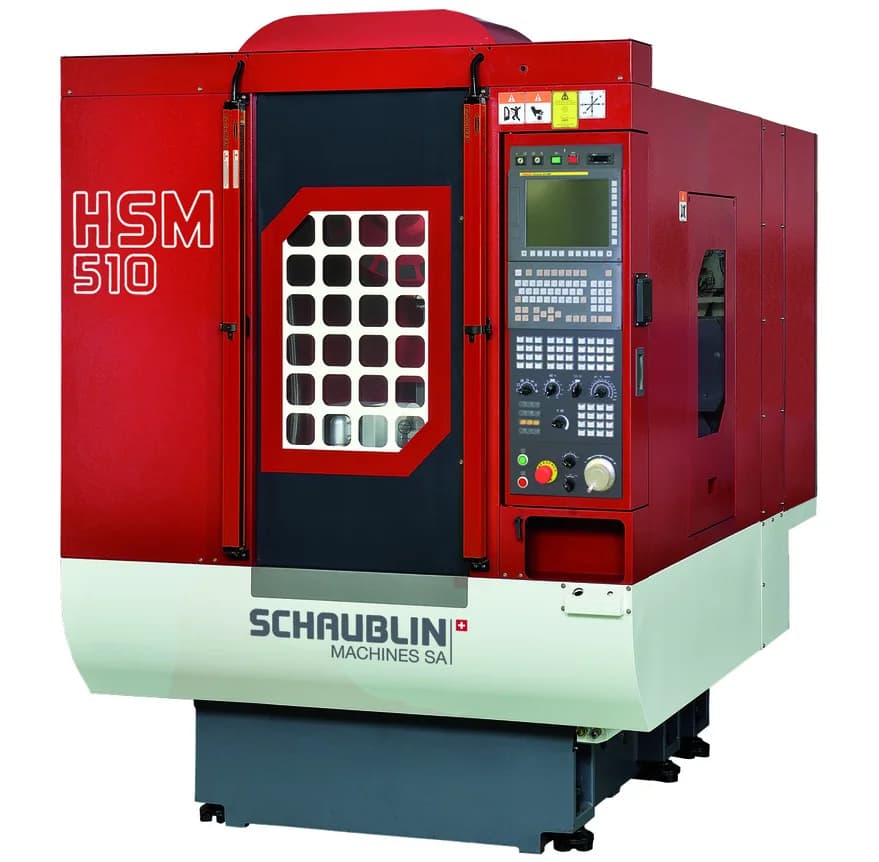

HSM 510
HSM 510 — высокоскоростной фрезерный центр увеличенной вместимости. Ускорение до 1.5G, быстрый ход до 60 м/мин, шпиндель 1-24,000 об/мин. Аналог HSM 330 с большей рабочей зоной.
Производственные токарные автоматы
Категория:Токарные станки
136-5AX-Y
136-5AX-Y — 5-осевой производственный токарный центр от SCHAUBLIN с термостабилизацией через 12-точечное охлаждение гликолевой водой. Главный шпиндель 23 кВт, 8000 об/мин, 12-позиционная моторизованная револьверная головка SAUTER для высокопроизводительной обработки.
136-7AX-Y
136-7AX-Y — 7-осевой компактный токарно-фрезерный центр от SCHAUBLIN с A2-4 шпинделем и термостабилизацией. Максимальный диаметр зажима 140 мм, проход прутка 36 мм. Сокращенное время настройки инструмента для эффективного серийного производства.

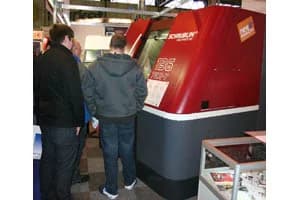

136-11AX-Y
136-11AX-Y — 11-осевой двушпиндельный токарный центр от SCHAUBLIN с двумя револьверными головками. Главный и противошпиндель A2-4 (36 мм проход), верхняя револьверная головка SAUTER и нижняя JUMP (по 12 моторизованных позиций). Максимальная производительность для комплексной обработки.
142-4AX-CNC
142-4AX-CNC — модульный 4-осевой производственный токарный центр от SCHAUBLIN серии 142 с A2-5 шпинделем. Проход прутка 42 мм, максимальный диаметр зажима 180 мм. Интеграция с роботами для автоматизированного производства.

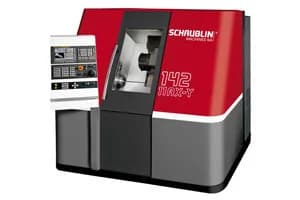

142-5AX-Y-CNC
142-5AX-Y-CNC — 5-осевой производственный токарный центр серии 142 с Y-осью. A2-5 шпиндель 22 кВт, термостабилизация через 12-точечное охлаждение. Интеграция с роботами для автоматизации.
142-6AX-CNC
142-6AX-CNC — 6-осевой высокоточный производственный токарный центр серии 142. 11 осей, макс. точение ø220 мм, мощность 22.8 л.с., 6000 об/мин. Расширенная конфигурация для сложных деталей.
142-7AX-Y-CP
142-7AX-Y-CP — флагманский 7-осевой двушпиндельный токарный центр серии 142. Два шпинделя по 23 кВт, две моторизованные револьверные головки (2x12 инструментов). Скорость подач до 40 м/мин, охлаждение через 17 зон, 3D система предотвращения столкновений.

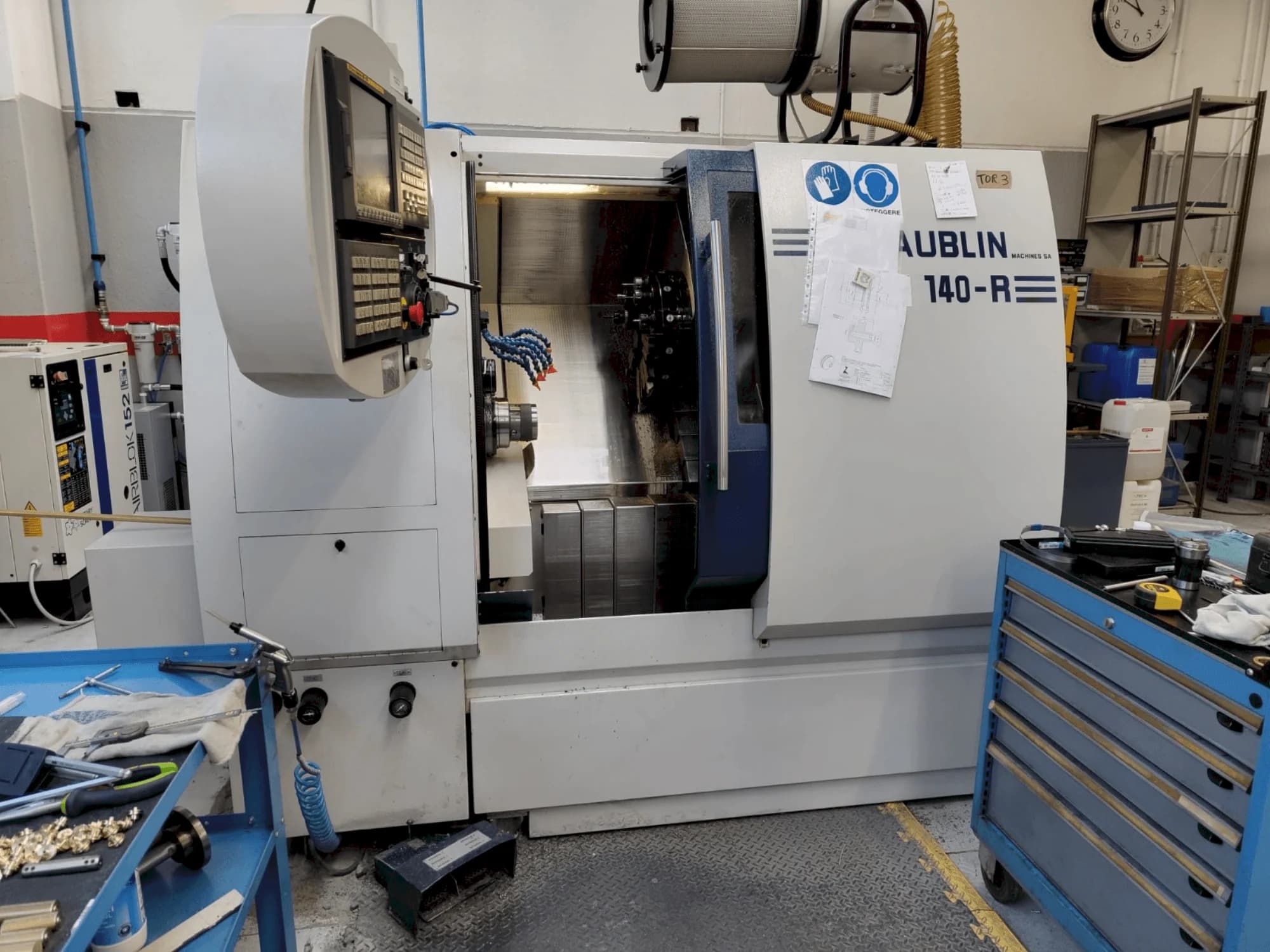

140R-CNC
140R-CNC — высокоточный производственный токарный станок с Y-осью и противошпинделем. 12 приводных инструментов, макс. диаметр точения 300 мм, скорость шпинделя 50-6000 об/мин, мощность 7.5/11 кВт. Идеален для hard turning.

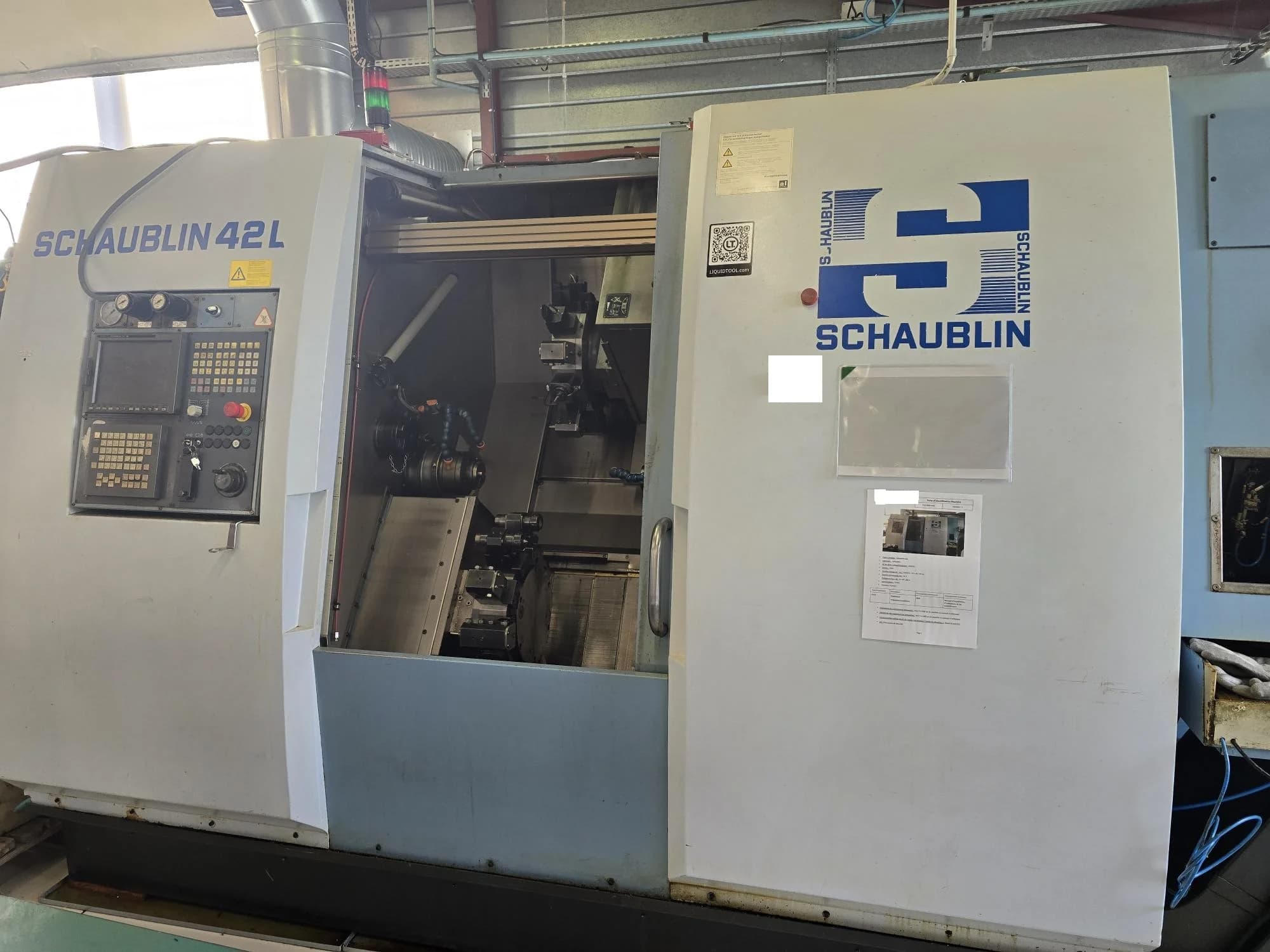

42L TMi-6Y
42L TMi-6Y — 6-осевой прутковый токарный автомат с встроенным двигателем и двумя револьверными головками. Проход прутка 42 мм, противошпиндель 6000 об/мин (7.5/11 кВт), совместимость с пруткоподатчиками (IEMCA BOSS 545).
42S TM-6Y
42S TM-6Y — 6-осевой токарно-фрезерный центр для прутка. Проход 42 мм, противошпиндель, двойная револьверная головка VDI 25/30. FANUC TS 18i / 18i-TB. Совместимость с пруткоподатчиками IEMCA.

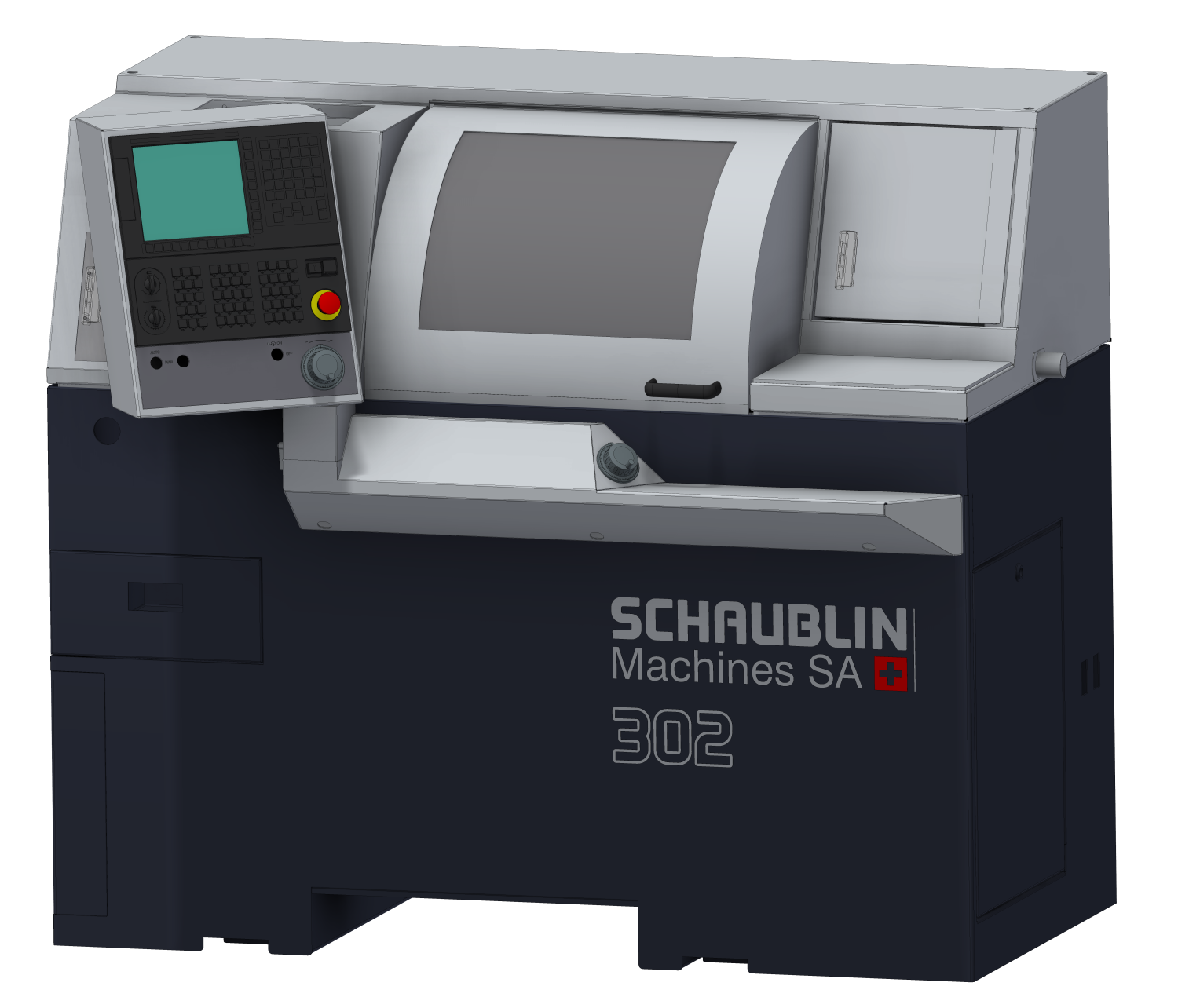

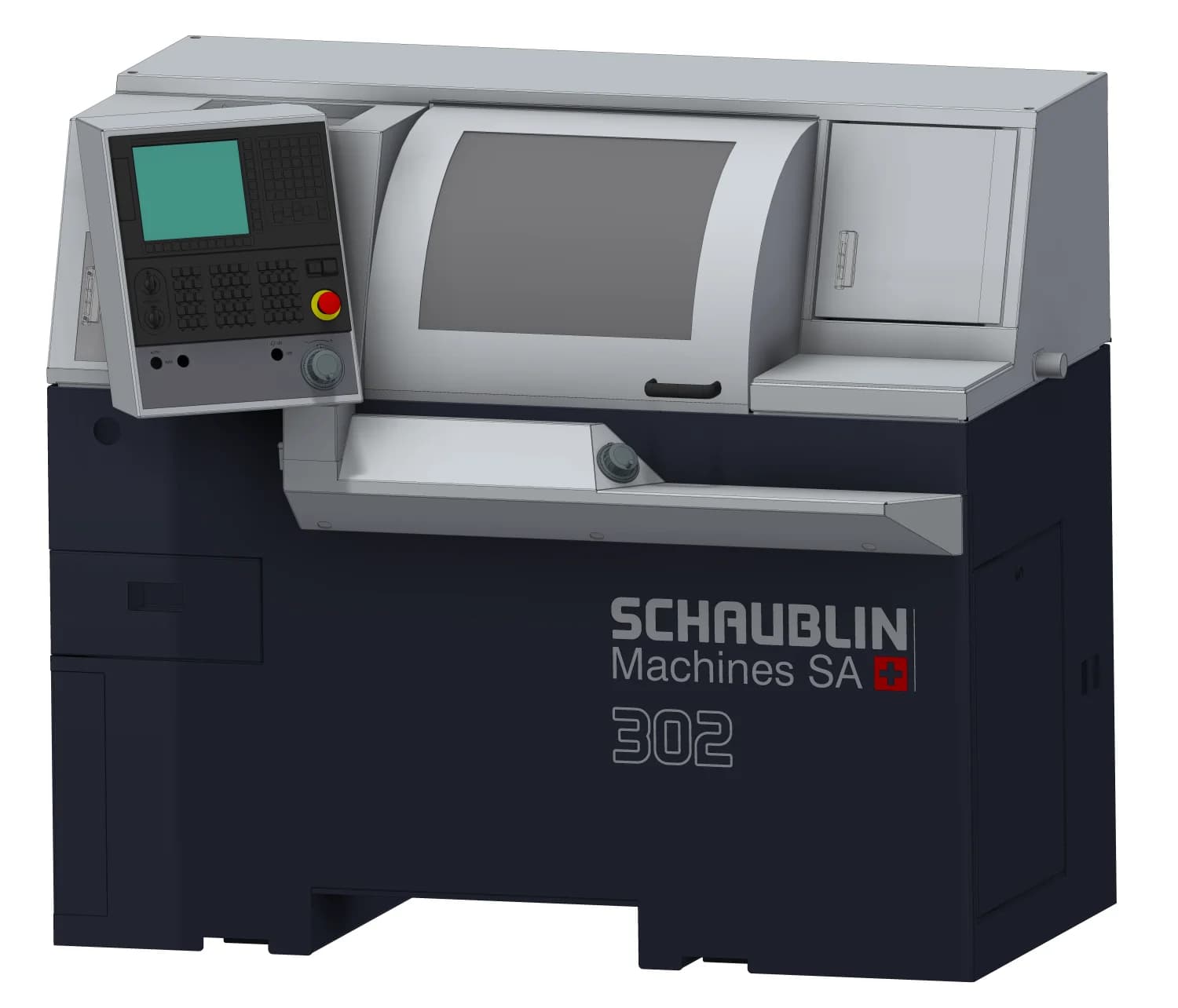

302 Mi-CNC L-T W25
302 Mi-CNC L-T W25 — компактный высокоточный токарный центр с ЧПУ от SCHAUBLIN со встроенным двигателем шпинделя и линейной револьверной головкой. Оптимален для экономичного серийного производства малых и средних партий деталей с использованием цанговой системы W25.
302 Mi-CNC-RTM W25
302 Mi-CNC-RTM W25 — компактный токарно-фрезерный центр с ЧПУ от SCHAUBLIN с модулем вращающихся инструментов (Rotary Tool Module). Универсальная конфигурация для комплексной обработки деталей за одну установку с использованием цанговой системы W25.

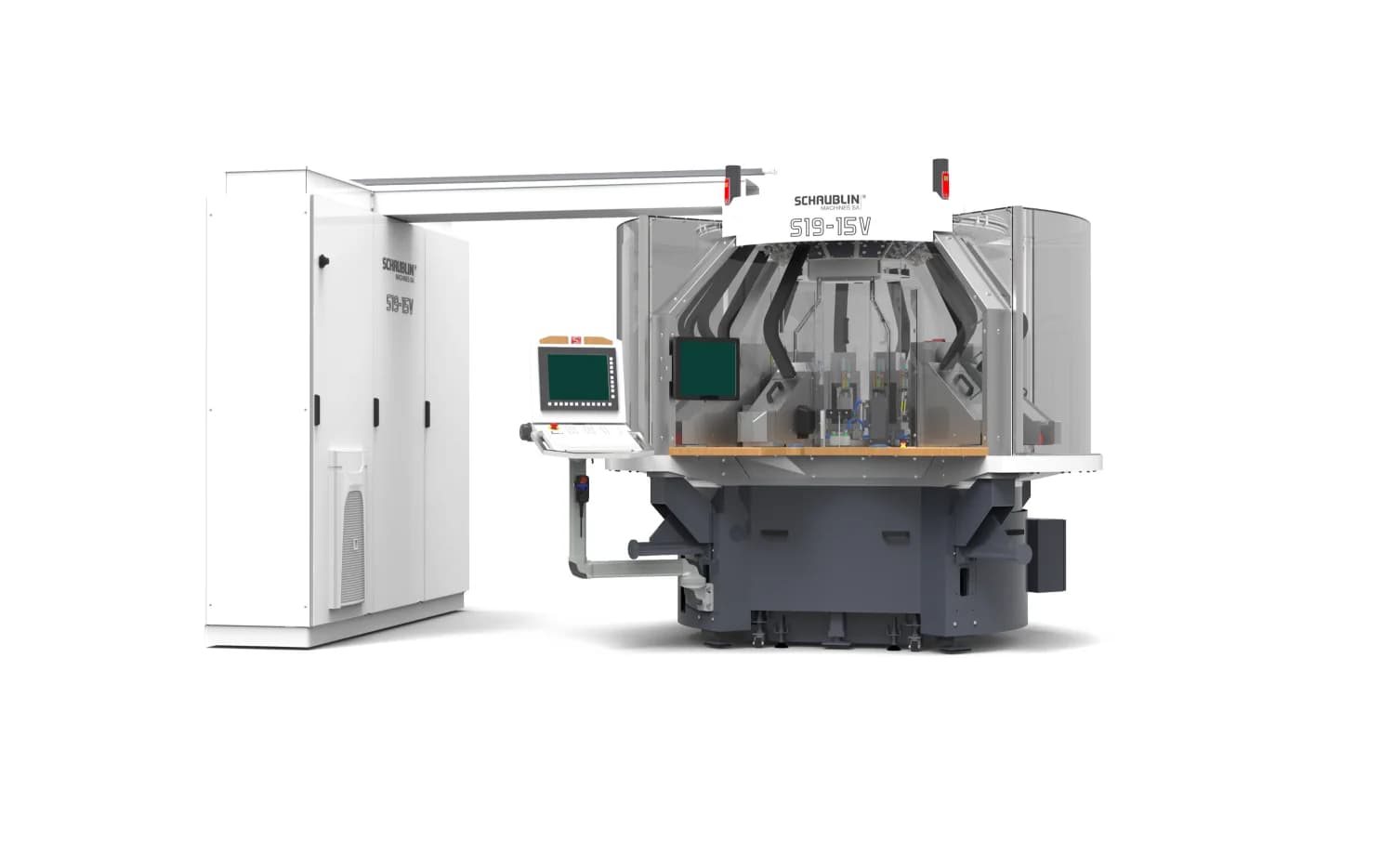

Роторные трансферные машины
Категория:Специальные технологии
Токарно-шлифовальные центры
Категория:Токарные станки
Токарные центры с ЧПУ
Категория:Токарные станки

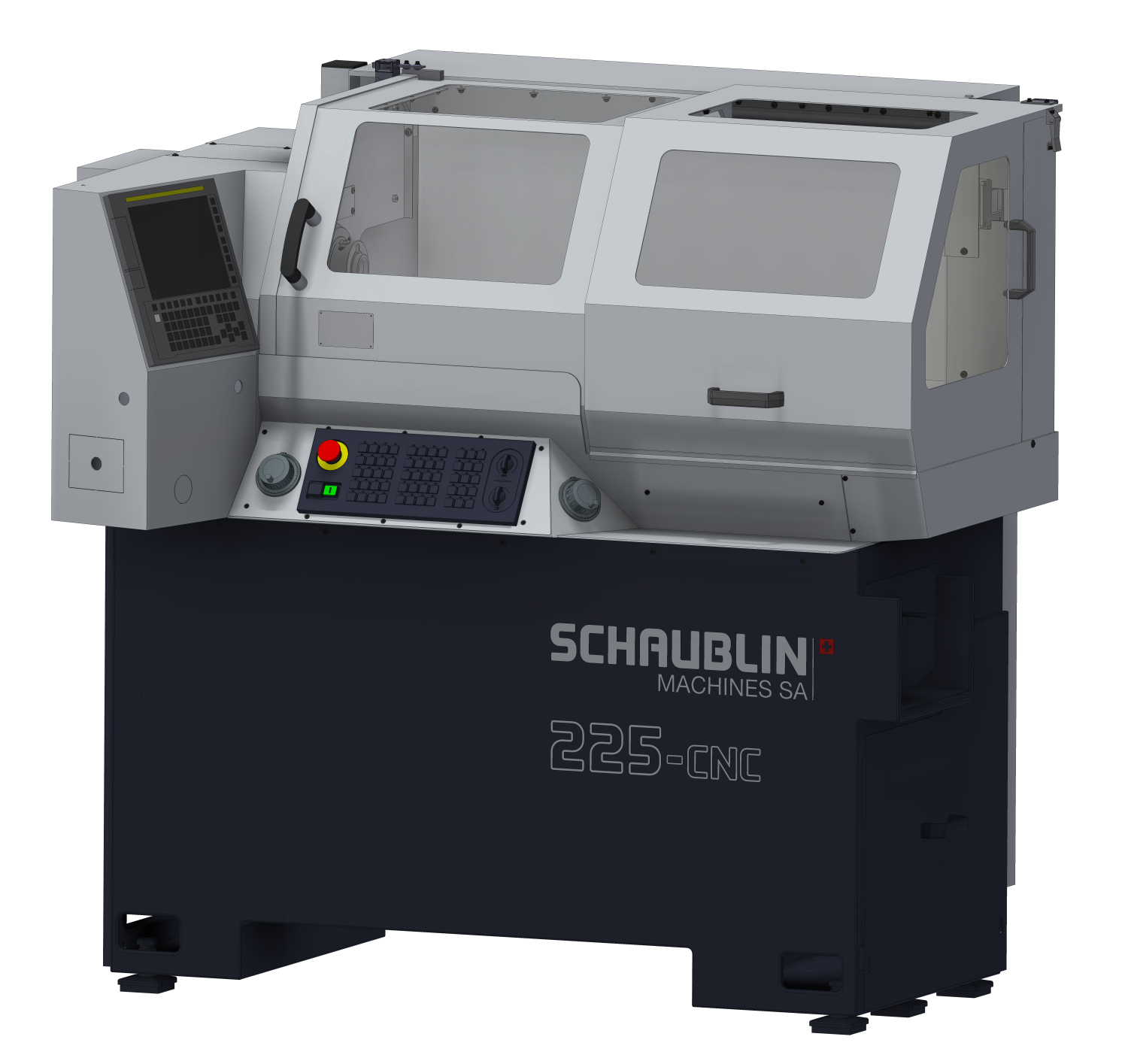

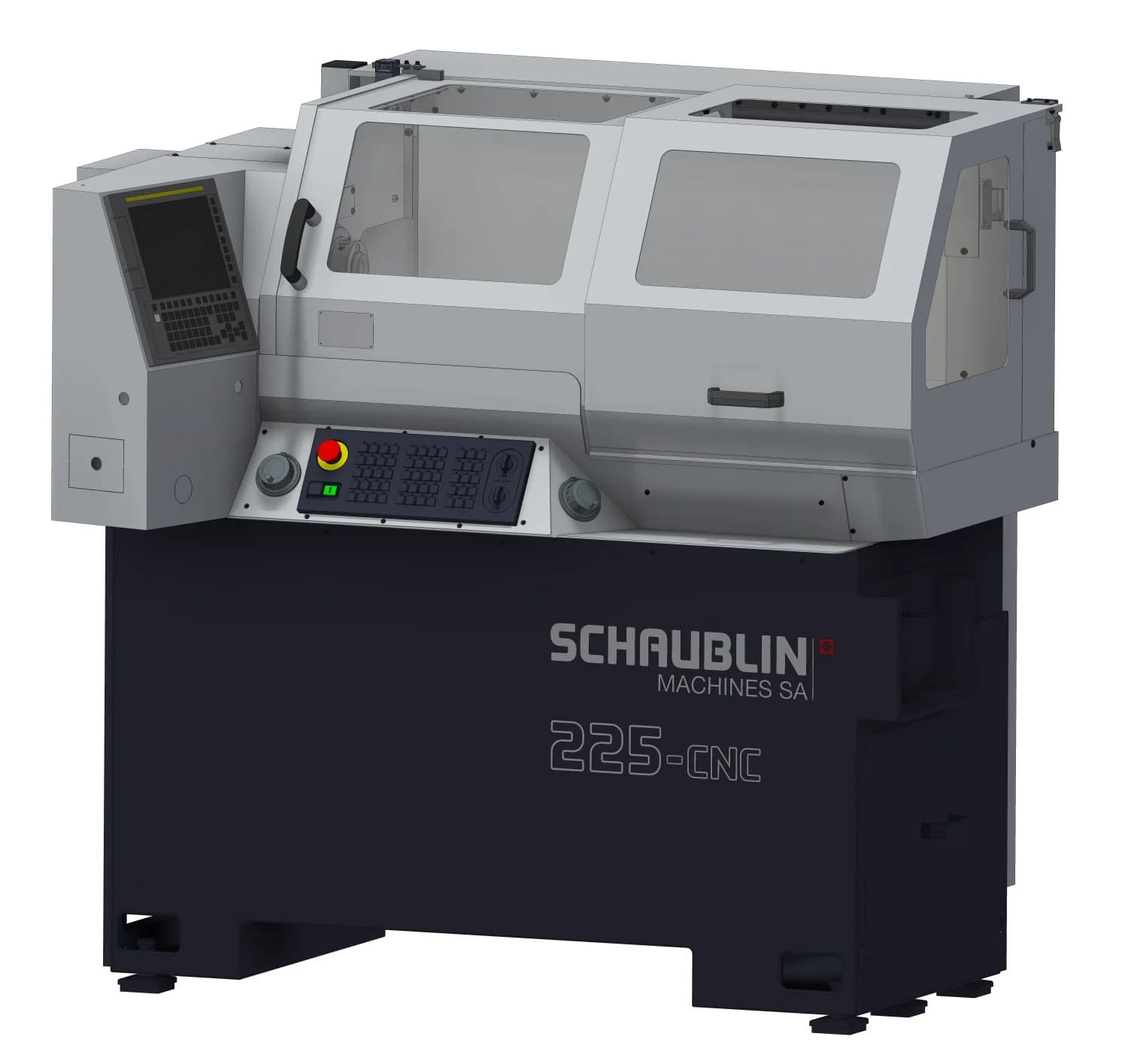

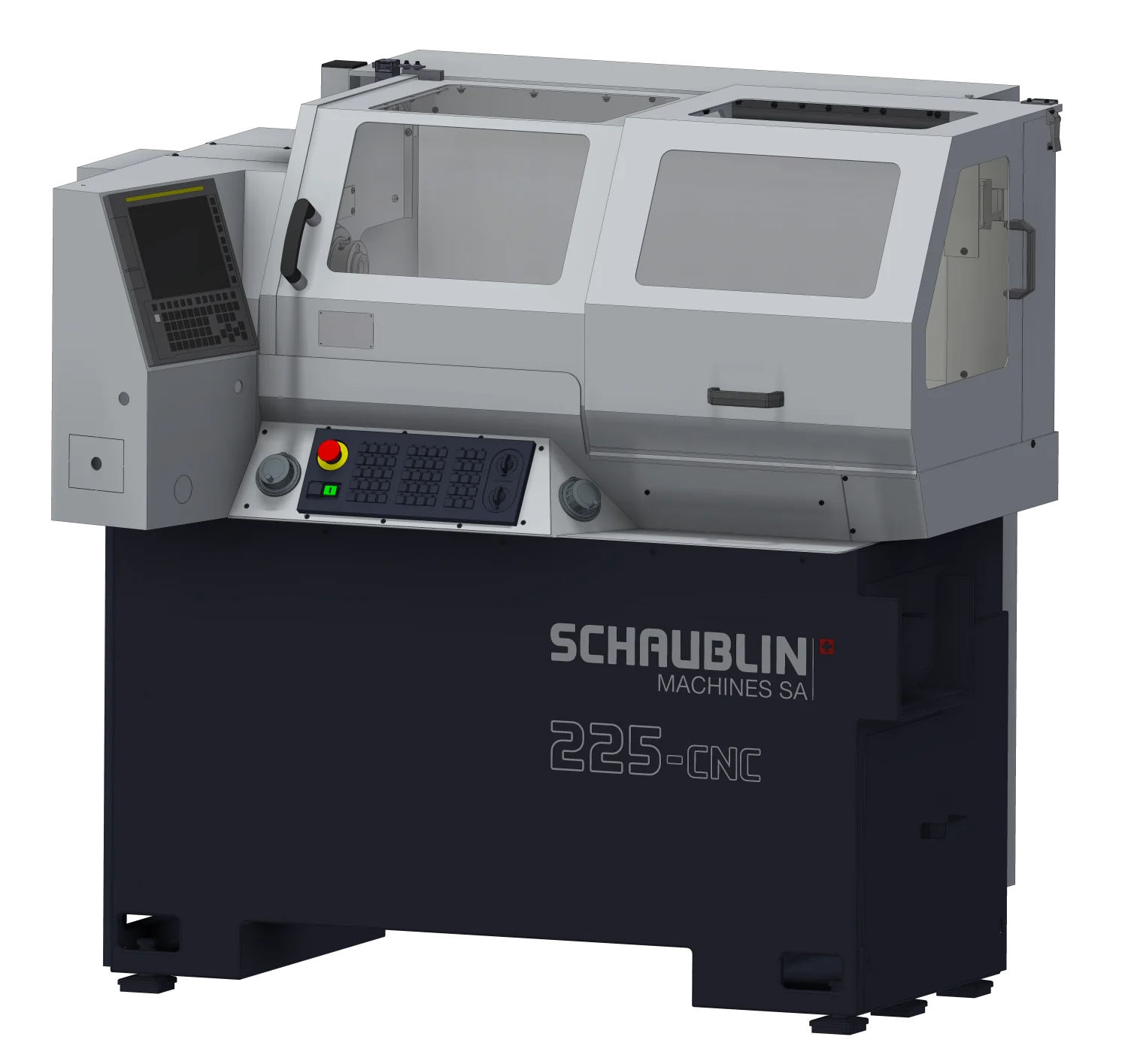

225-CNC
225-CNC — высокоточный токарный станок с ЧПУ от SCHAUBLIN с исключительными характеристиками. Компактная конструкция с центром высоты 225 мм обеспечивает оптимальный баланс между точностью и производительностью для обработки прецизионных деталей среднего размера.

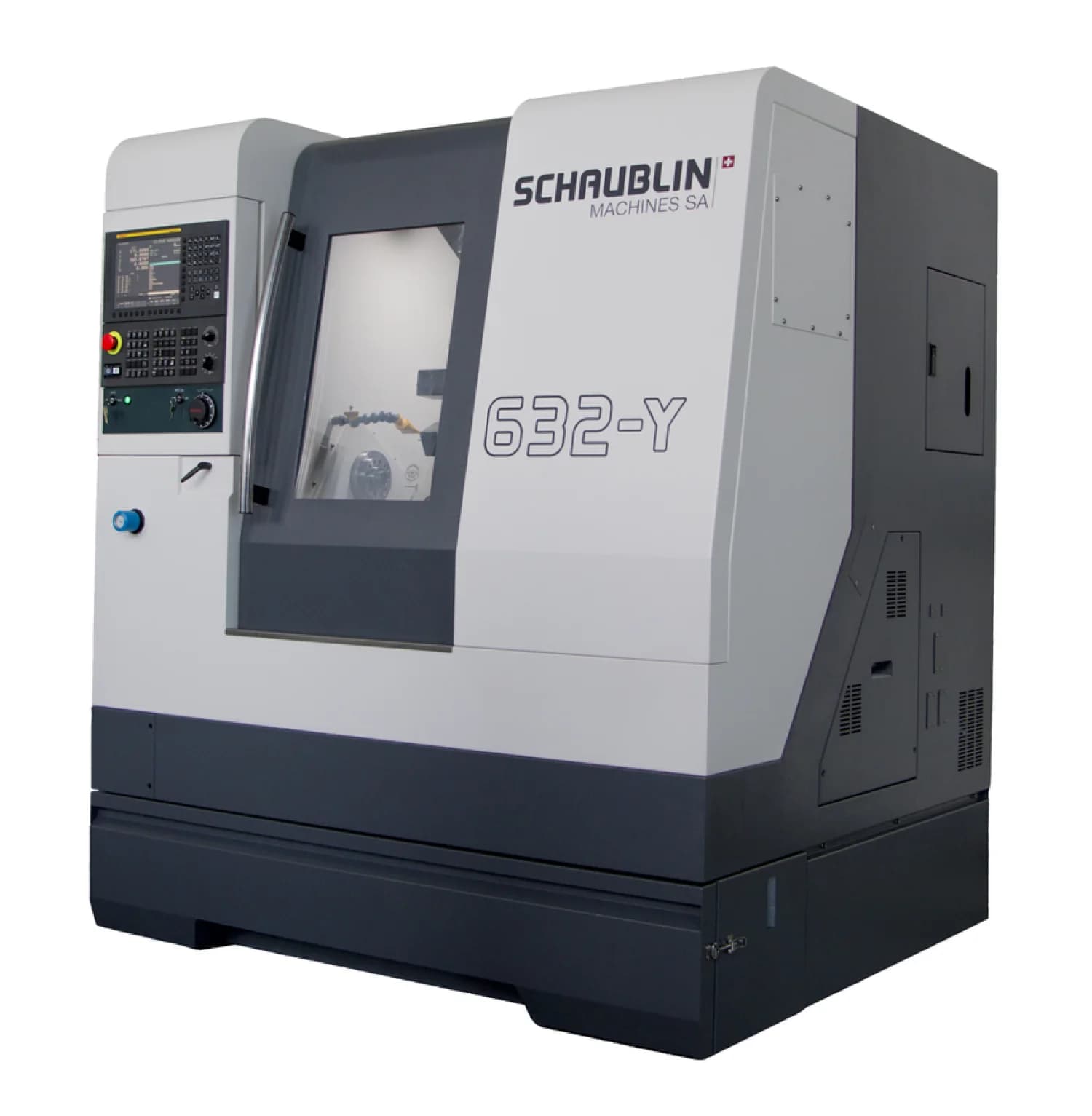

632-Y-CNC
632-Y-CNC — компактный высокоточный токарный центр с ЧПУ от SCHAUBLIN с осью Y и минимальным занимаемым пространством 2.4 м². Наследник легендарного станка Schaublin 110, адаптированный к современным технологиям с 4-осевой обработкой (X, Y, Z, C).
642-Y-CNC
642-Y-CNC — высокоточный токарный центр с ЧПУ от SCHAUBLIN с осью Y и увеличенной производительностью. Версия с шпинделем A2-5 для обработки деталей большего диаметра, сохраняющая компактность и 4-осевые возможности серии 632-Y.

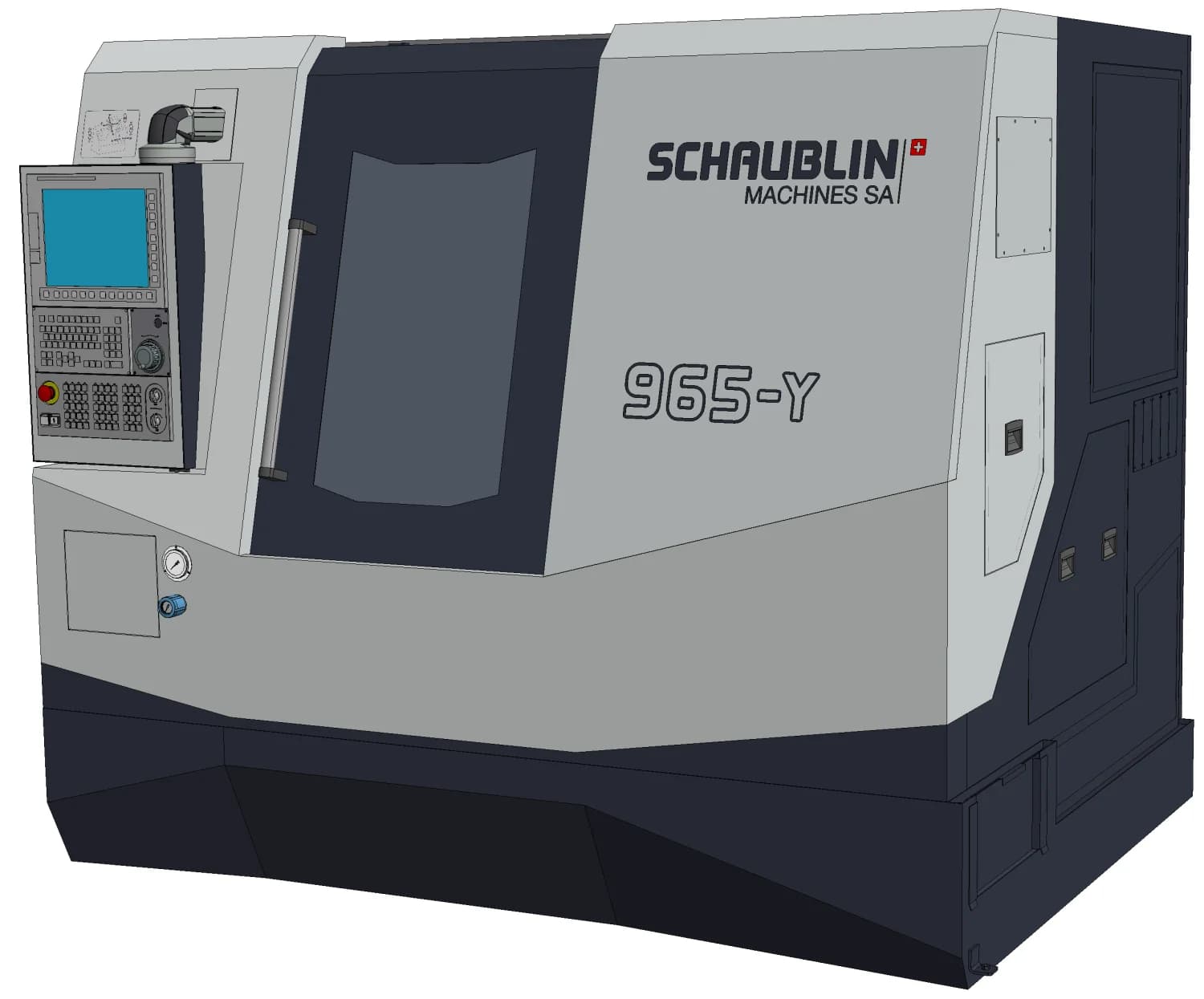

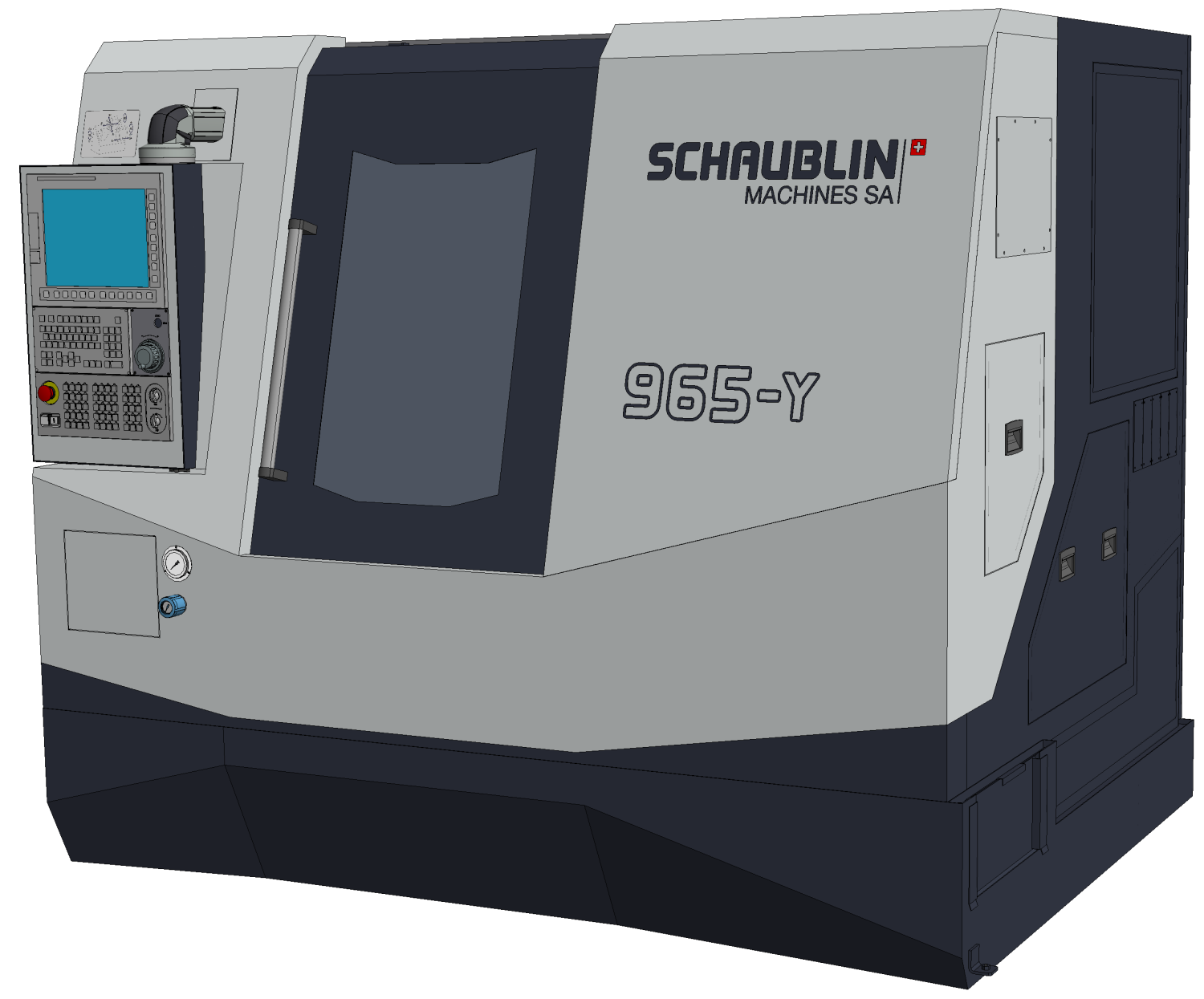

965-Y-Mi-CNC
965-Y-Mi-CNC — высокопроизводительный токарный центр с ЧПУ от SCHAUBLIN со встроенным двигателем и увеличенной вместимостью. Максимальная конфигурация: два шпинделя, две револьверные головки с Y-осью для комплексной обработки за одну установку.

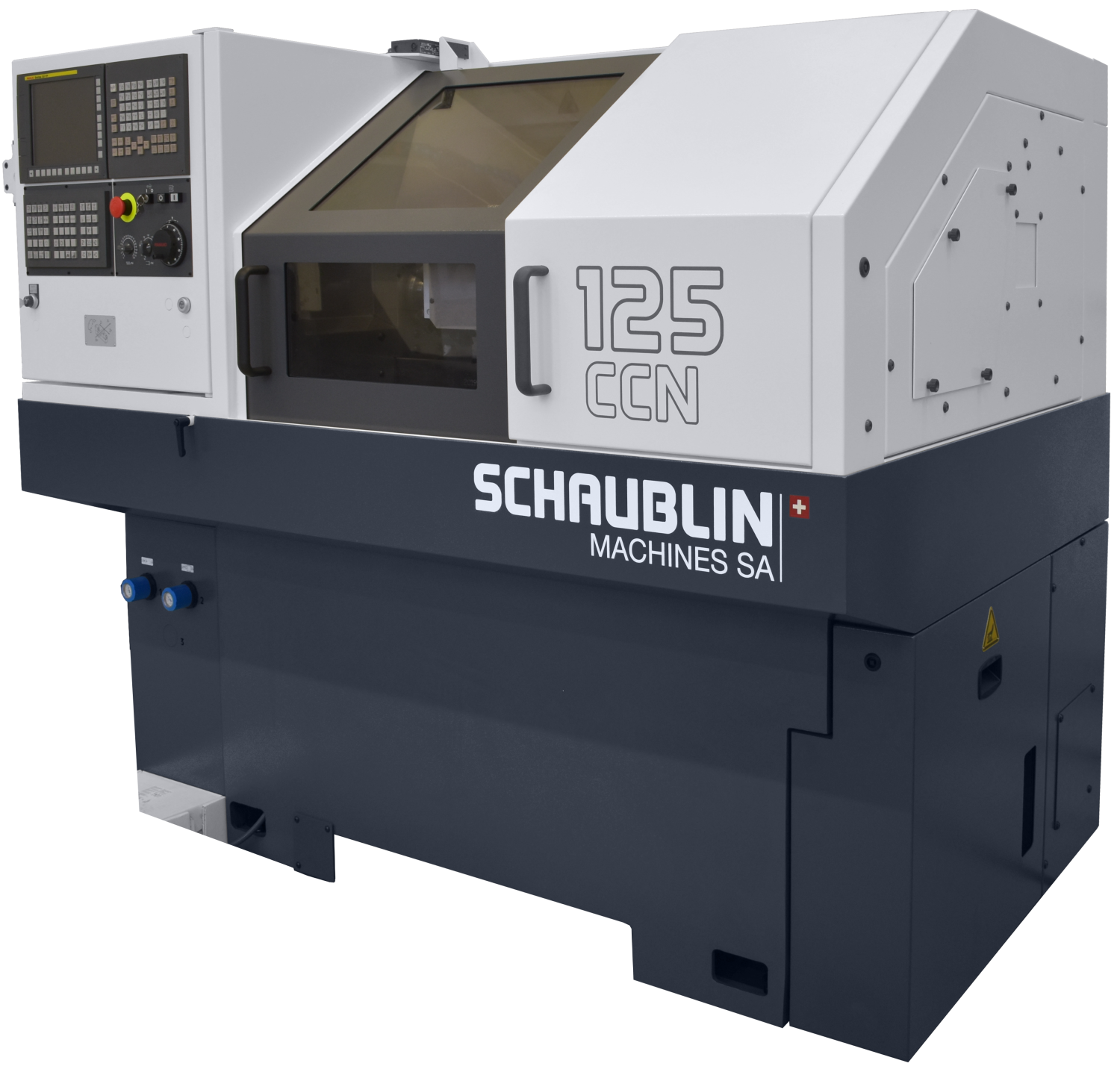

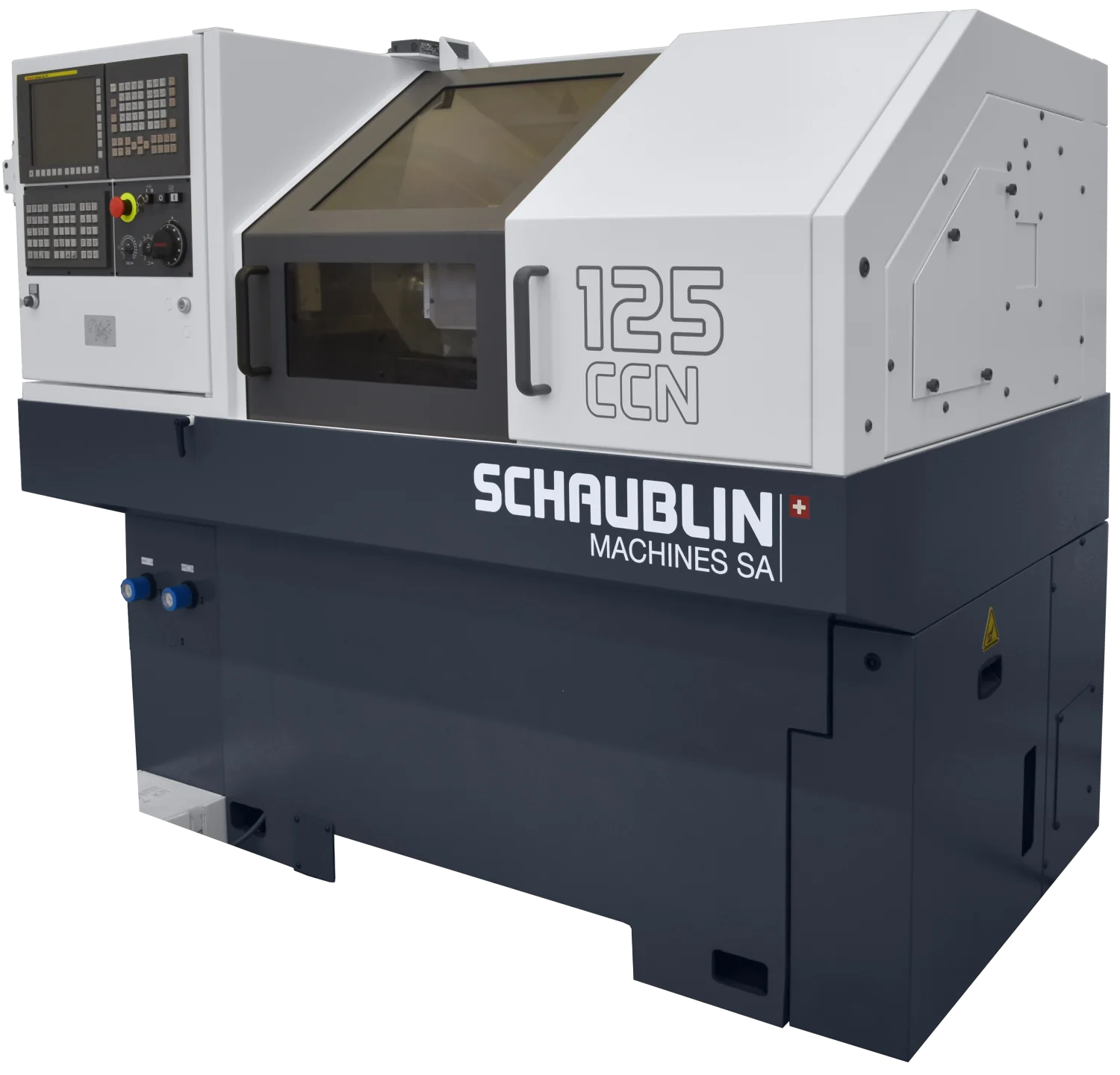

125-CNC
125-CNC — высокоточный токарный центр с ЧПУ от SCHAUBLIN с плоской станиной и тремя одновременно управляемыми осями. Станок обеспечивает исключительную точность обработки закаленных материалов благодаря жесткой чугунной конструкции и направляющим чугун-по-чугуну.

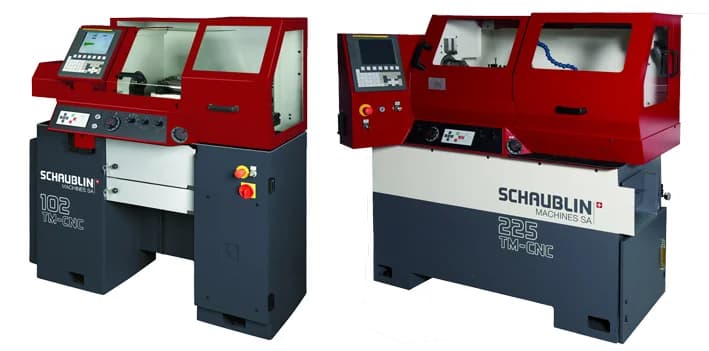

102 TM-CNC
102 TM-CNC — компактный токарный станок Turn-Mate с двойным управлением (маховики ИЛИ ЧПУ). W20 цанга, 8000 об/мин, оси X:120 мм Z:100 мм. Fanuc 0i Mate-TD. Для медицины, стоматологии, микромеханики, оптики.

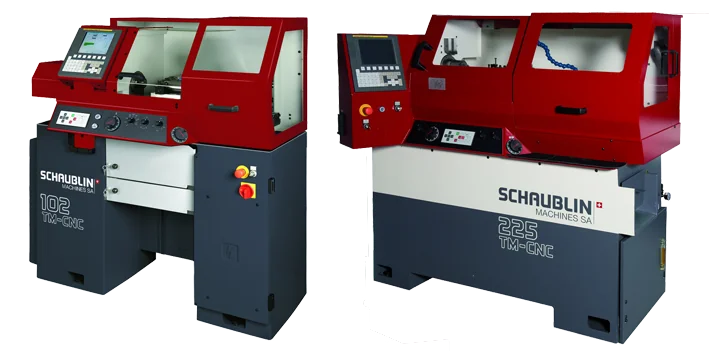

225 TM-CNC
225 TM-CNC — Turn-Mate токарный станок с двойным управлением (маховики/ЧПУ). D1-3 шпиндель 5000 об/мин для hard turning. Fanuc 0i Mate-TD, 3 оси. Медицина, стоматология, аэрокосмос.
225 TMi-CNC
225 TMi-CNC — Turn-Mate со встроенным двигателем и C-осью. Двигатель 5.5 кВт AC, проход прутка 40 мм, огибающая точения ø270 мм. Для медицины, стоматологии, микромеханики, оптики, аэрокосмоса.

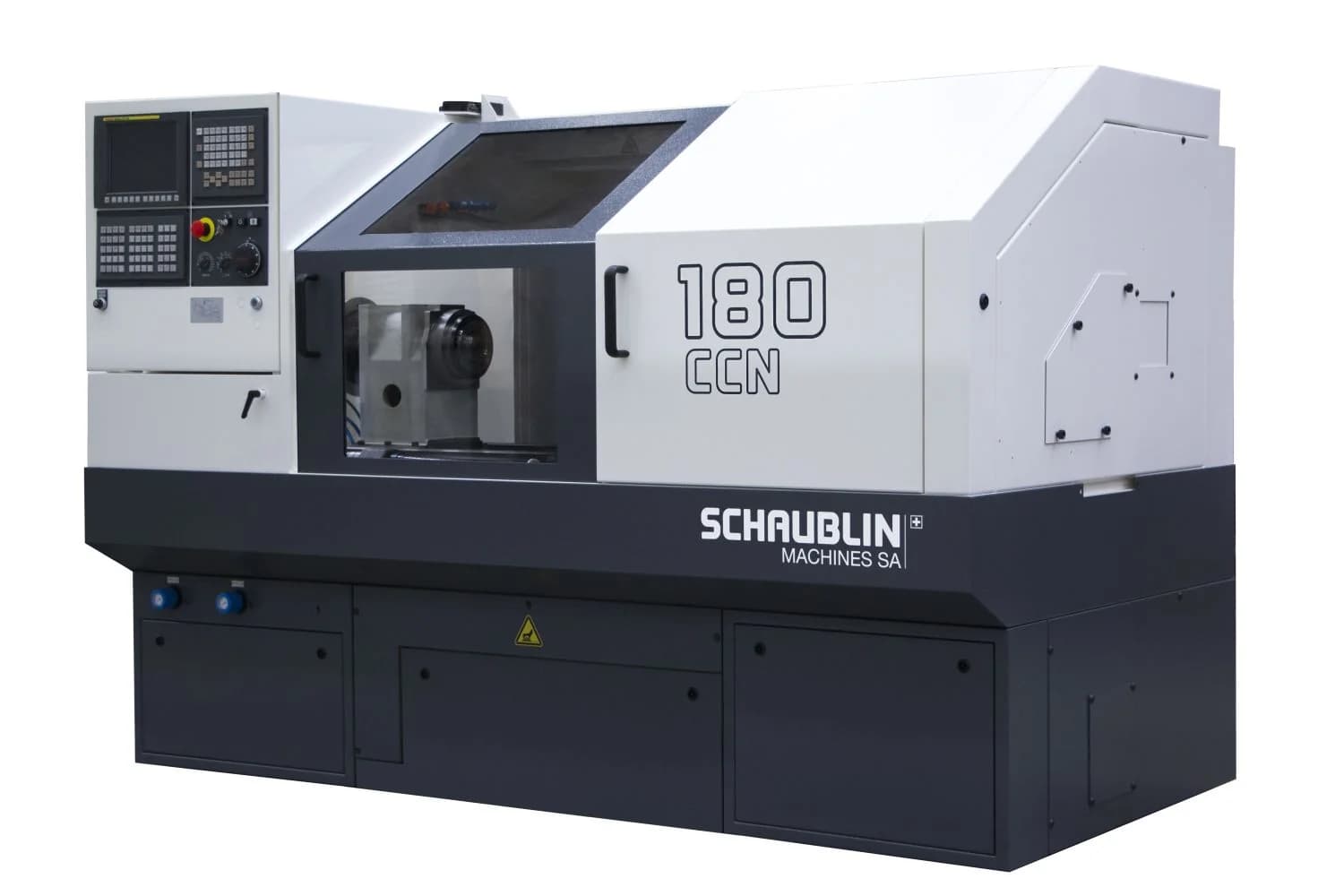

180-CCN
180-CCN — высокопроизводительный токарный центр с ЧПУ от SCHAUBLIN с плоской станиной, доступный в конфигурациях с 8- или 12-позиционной револьверной головкой. Мощный шпиндель 15/18.5 кВт и увеличенные рабочие ходы (600 мм по Z) обеспечивают эффективную обработку деталей среднего размера.

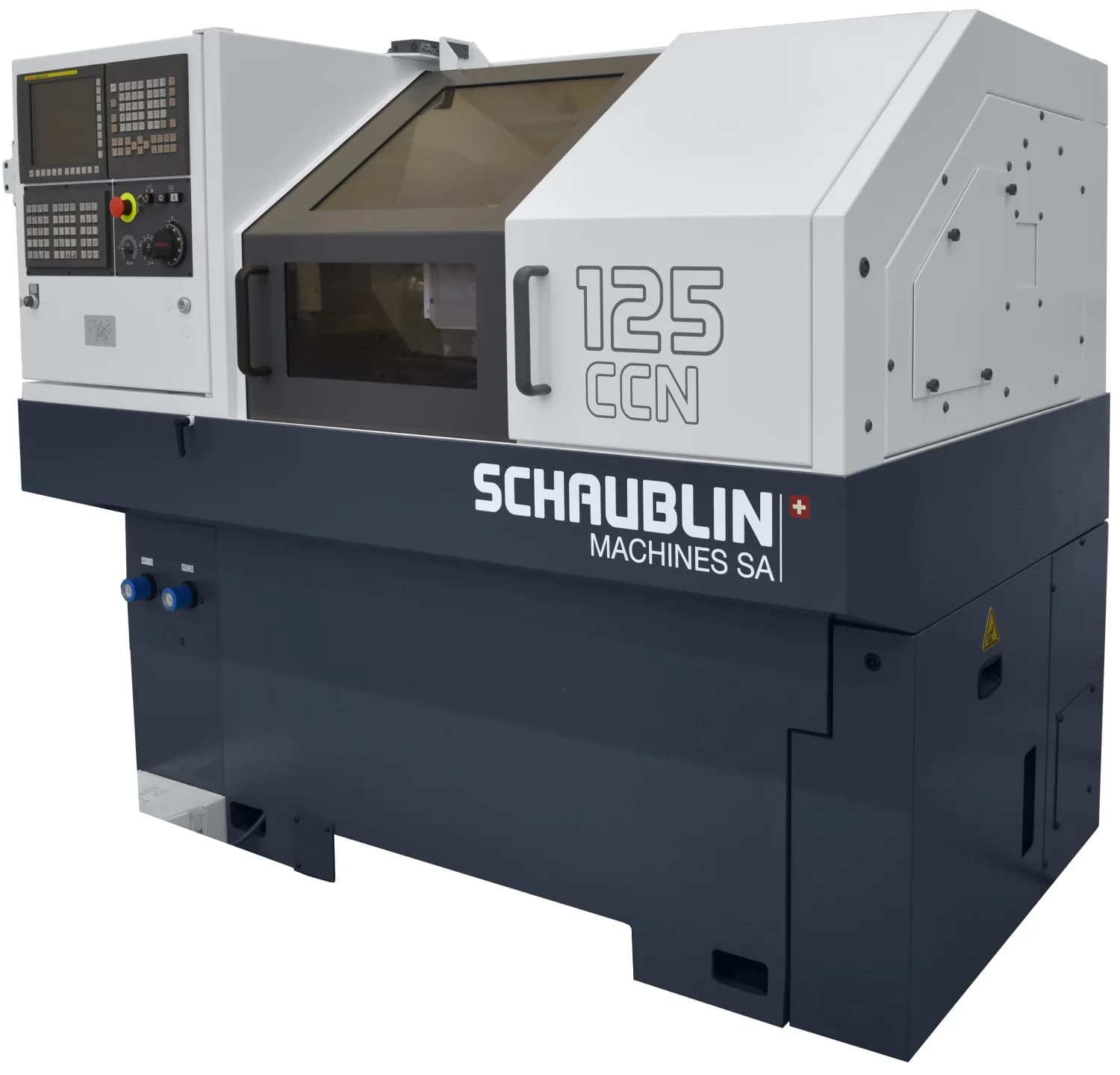

125-CCN
125-CCN — высокоточный токарный центр с conversational CNC управлением. Fanuc Oi Mate с teach-in программированием, центр высоты 125 мм, 3-осевая обработка. Упрощенное программирование без знания G-кода. D1-3" шпиндель, B32 цанга.
250-CNC A2-5 RTM
250-CNC A2-5 RTM — высокопроизводительный токарный центр с ЧПУ от SCHAUBLIN с модулем вращающихся инструментов (Rotary Tool Module). Инвертированные V-образные направляющие и револьверная головка с 8 приводными инструментами обеспечивают максимальную точность и универсальность для токарно-фрезерной обработки.

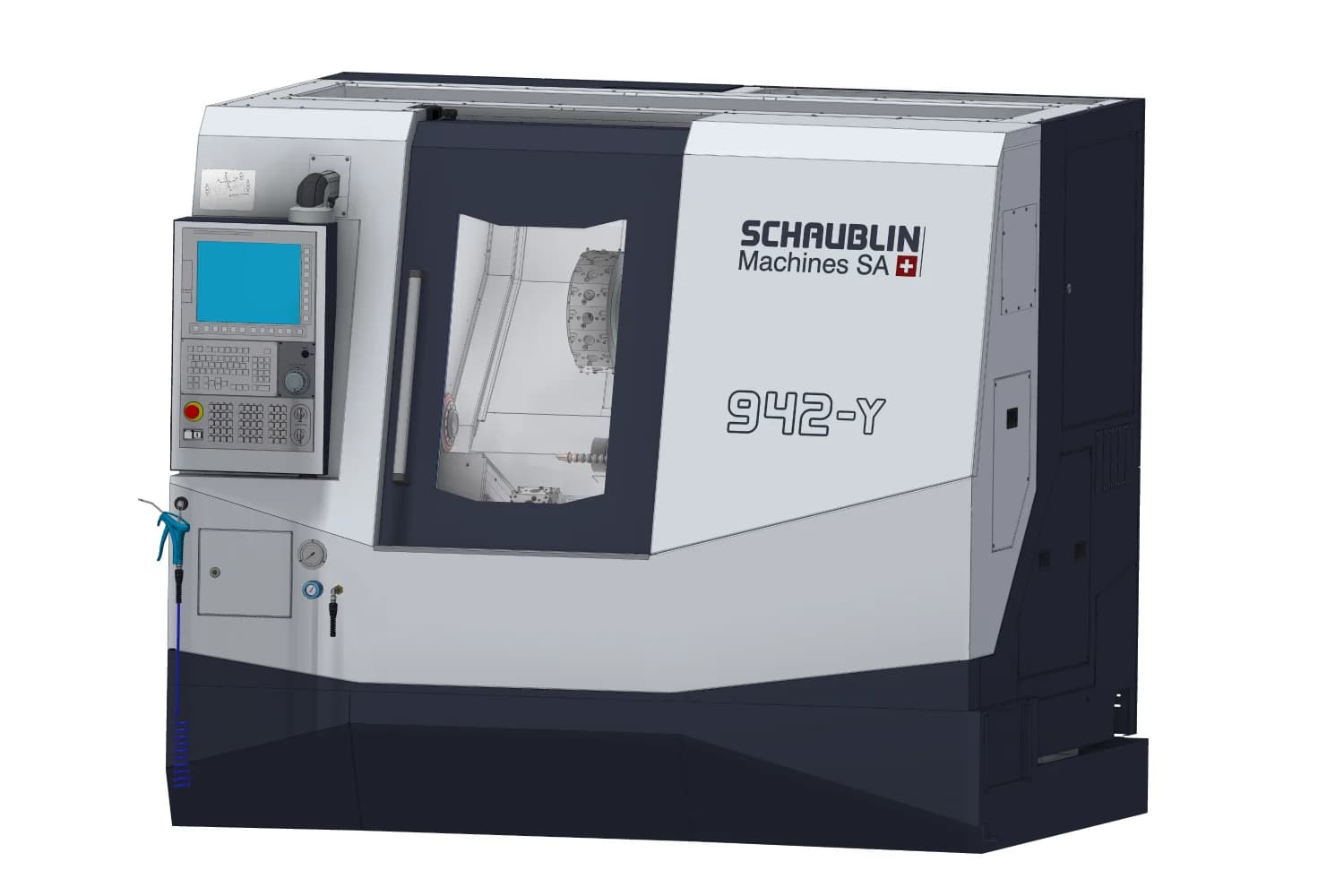

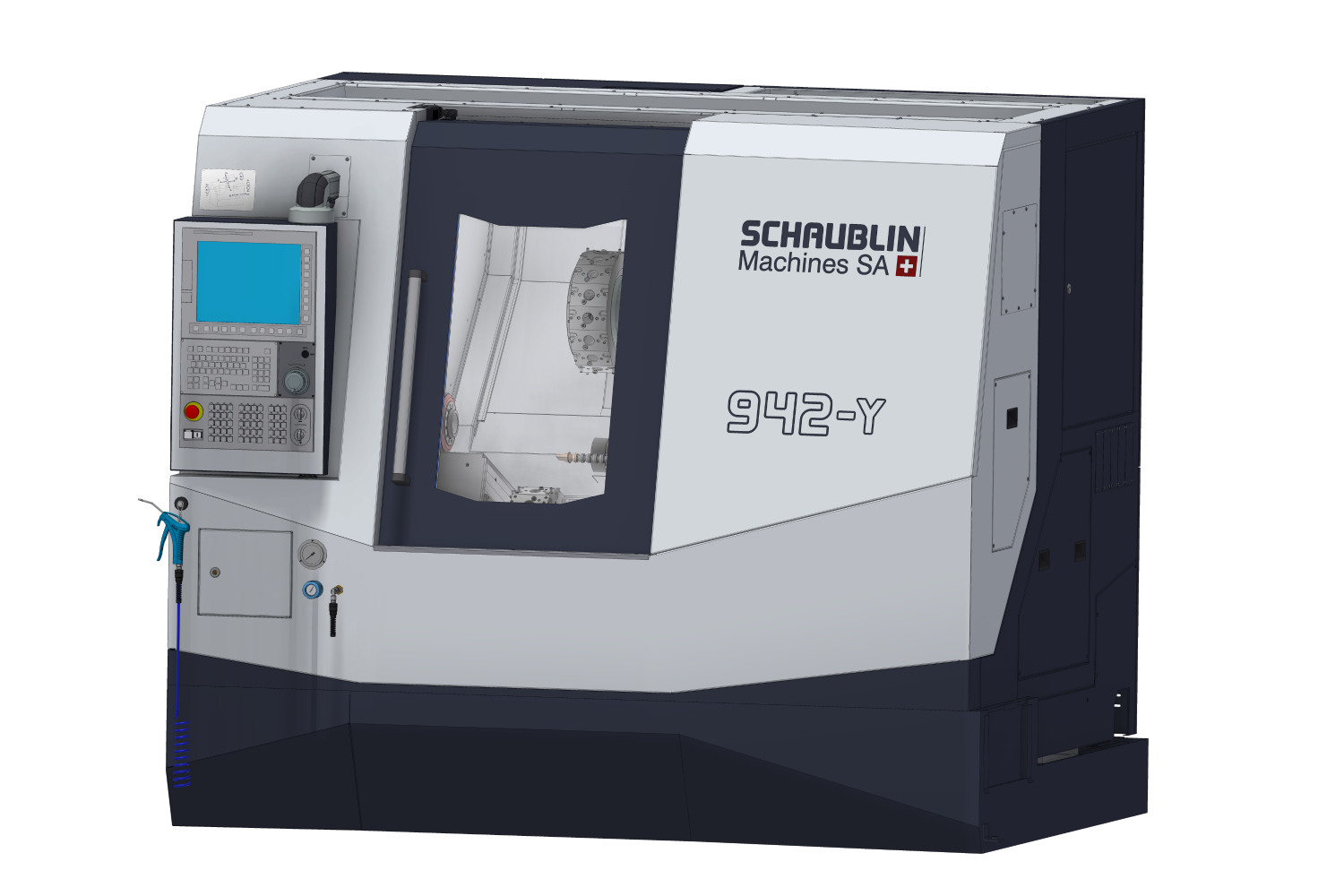

942-Y-Mi-CNC
942-Y-Mi-CNC — высокоточный токарный центр с ЧПУ от SCHAUBLIN со встроенным двигателем шпинделя (Mi) и осью Y. Жесткая модульная конструкция с минимальными тепловыми деформациями для сложных операций и обработки закаленных материалов.
Универсальные 5-осевые центры
Категория:5-осевые обрабатывающие центры
Универсальные токарные станки
Категория:Токарные станки

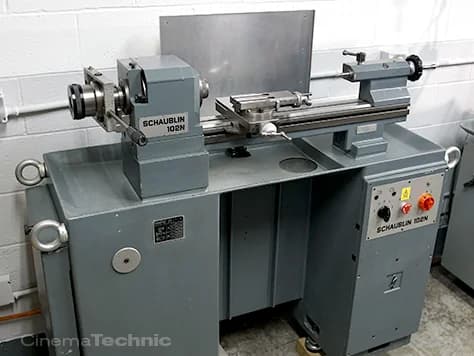

102 N-VM-CF
102 N-VM-CF — универсальный высокоточный токарный станок с литой чугунной базой и винтом подачи. Более 800 механических деталей, закаленная и шлифованная станина, ведущий винт ø40 мм. Цанга W25, мощность 5.6 л.с., макс 3000 об/мин. Масса с тумбой ~560 кг.
842
842 — высокоточный производственный токарный станок от SCHAUBLIN с ременным приводом. 16-позиционная фронтальная револьверная головка VDI 30, все позиции приводные. Идеален для сложных операций и обработки закаленных материалов.

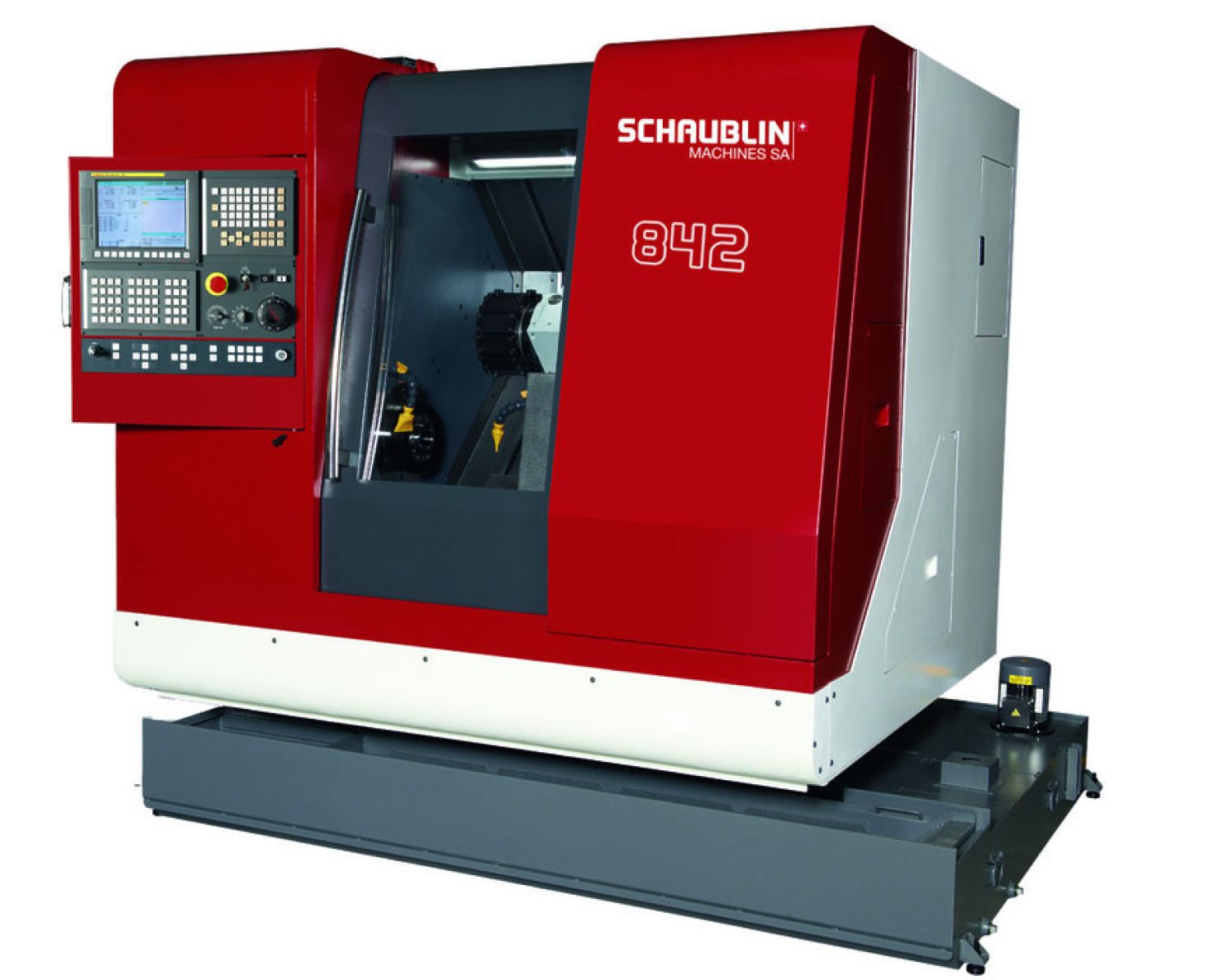

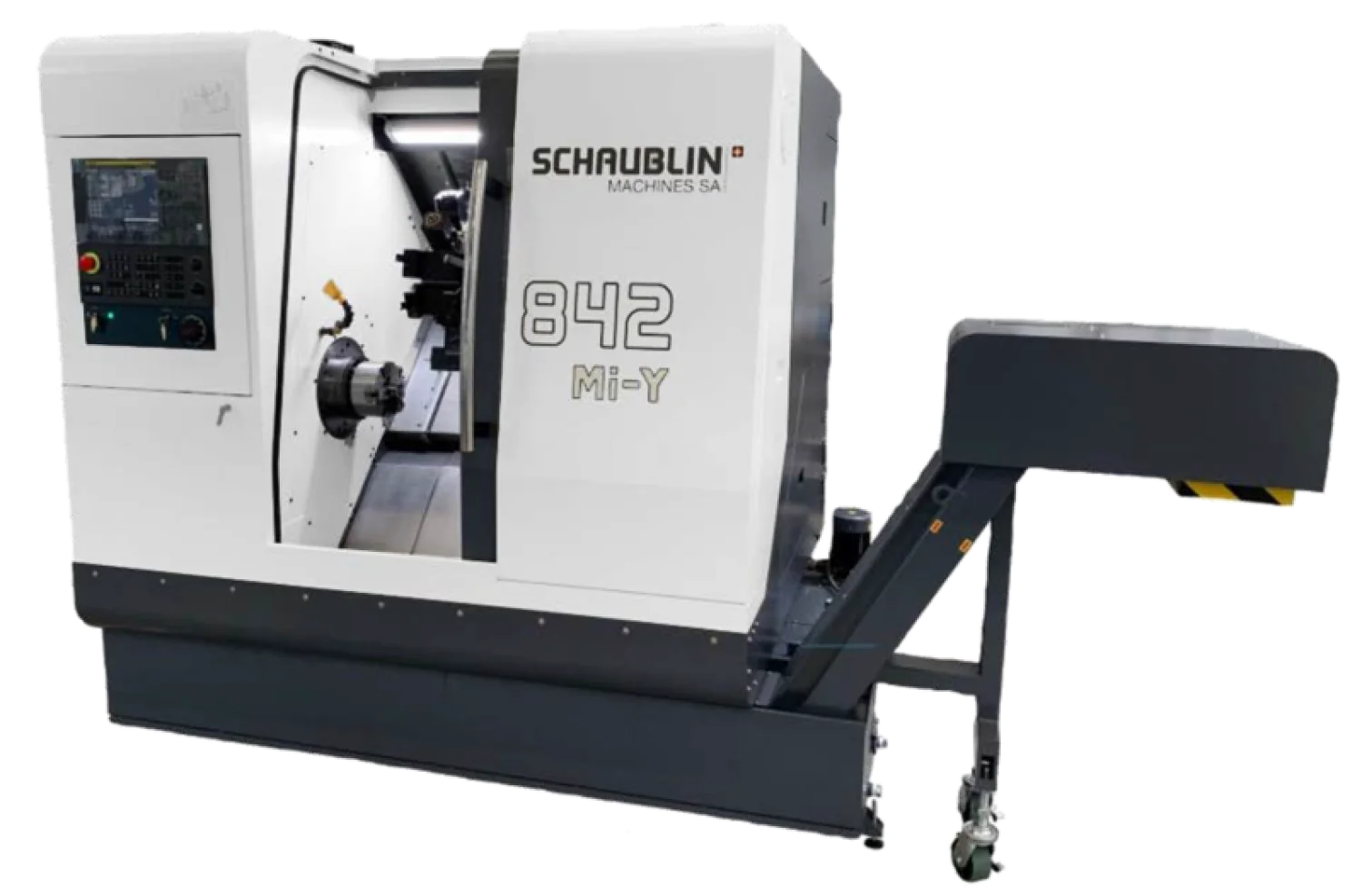

842 Mi
842 Mi — высокоточный производственный токарный станок от SCHAUBLIN со встроенным двигателем шпинделя (Mi). 12-позиционная револьверная головка с превосходной точностью. Скорость шпинделя 50-6000 об/мин для универсальной обработки.

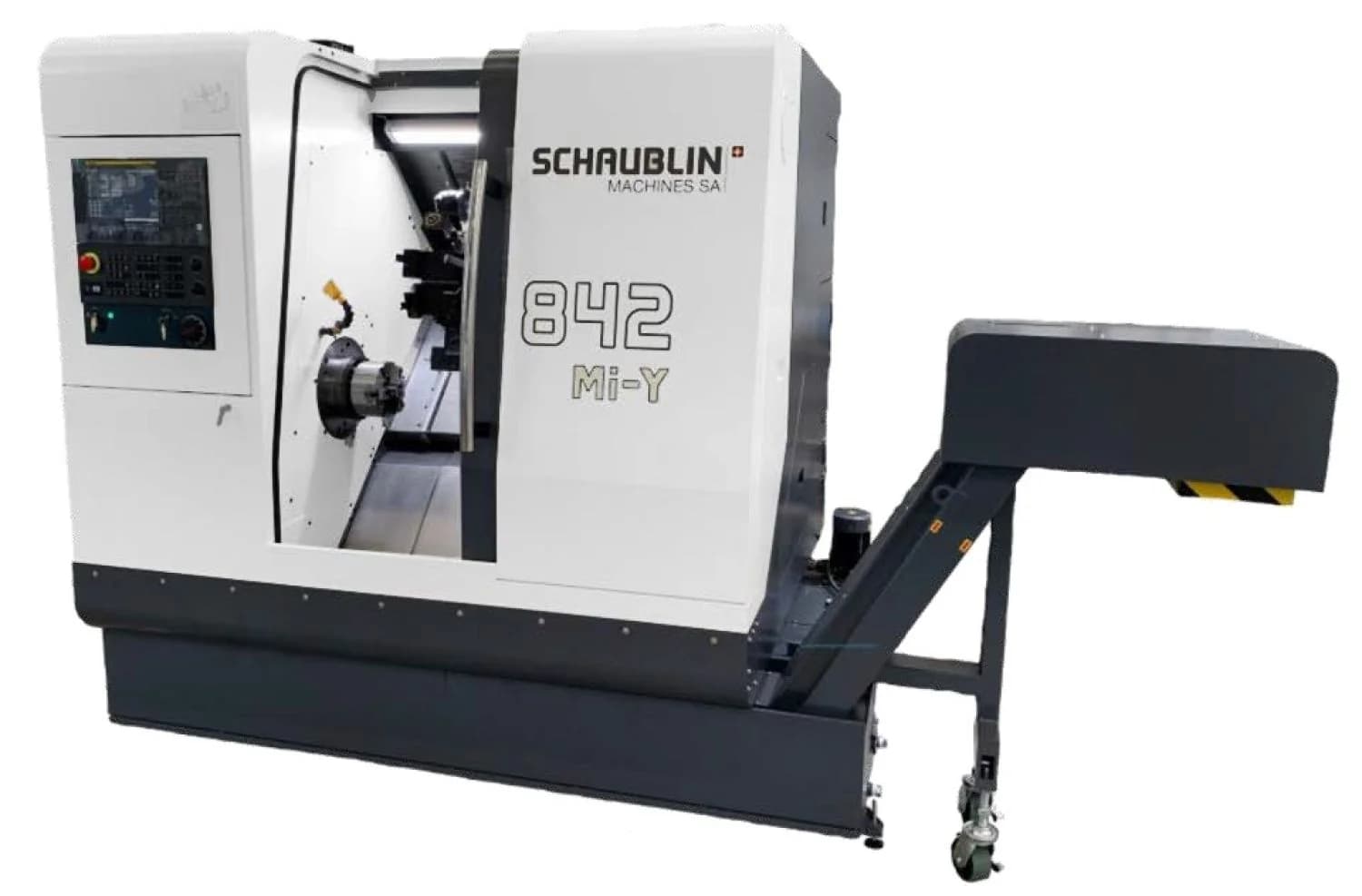

842 Y-Mi
842 Y-Mi — высокоточный производственный токарный станок от SCHAUBLIN с Y-осью и встроенным двигателем. 4-осевая обработка (X, Y, Z, C) для сложных деталей с радиальными и эксцентричными элементами. Максимальная универсальность серии 842.

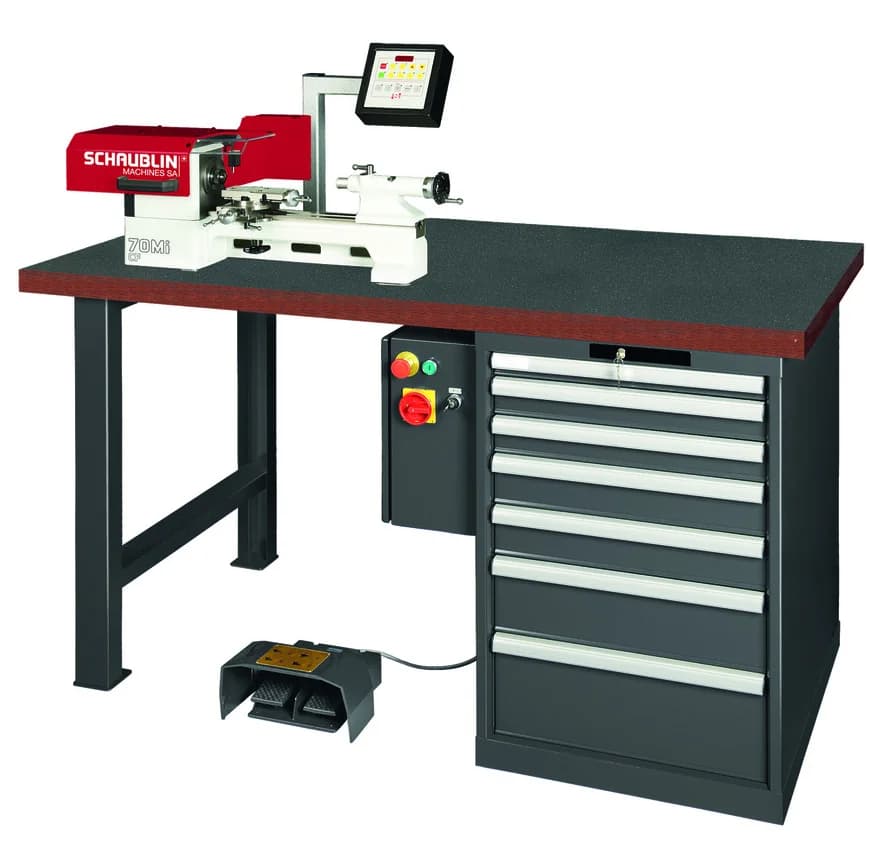

70 Mi-CF-W12
70 Mi-CF-W12 — компактный универсальный токарный станок со встроенным двигателем. Скорость до 8,000 об/мин, прямой привод шпинделя минимизирует вибрации. Цанговая система W12 (12 мм), литая чугунная база. Настольная конструкция для инструментального цеха.
102 Mi-ETABLI W20
102 Mi-ETABLI W20 — настольный универсальный токарный станок со встроенным двигателем (Mi). Цифровой выбор скорости шпинделя, цанга W20, центр высоты 102 мм, 300 мм между центрами. KANYA-BECKHOFF база, PLC для вспомогательных функций.

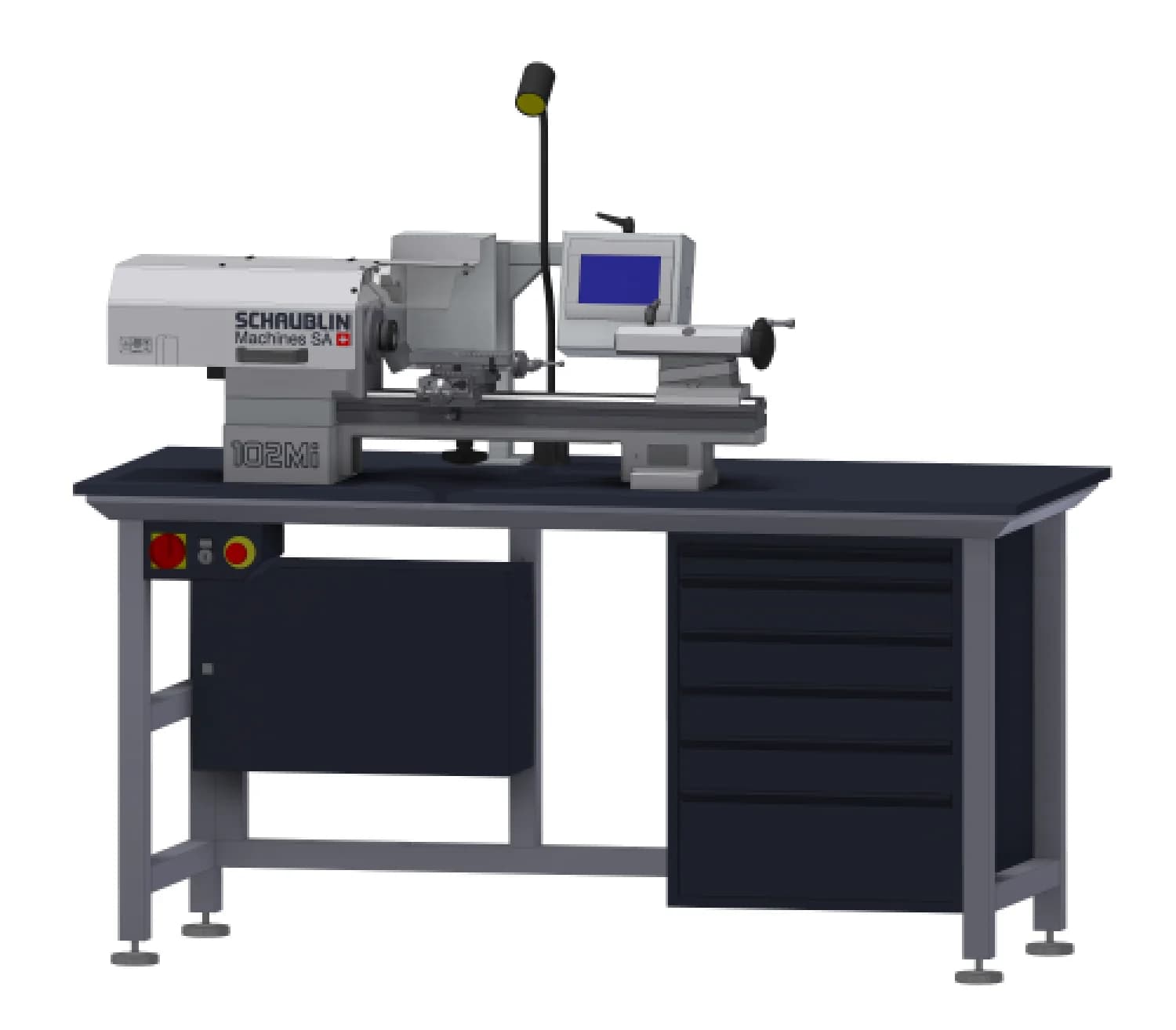

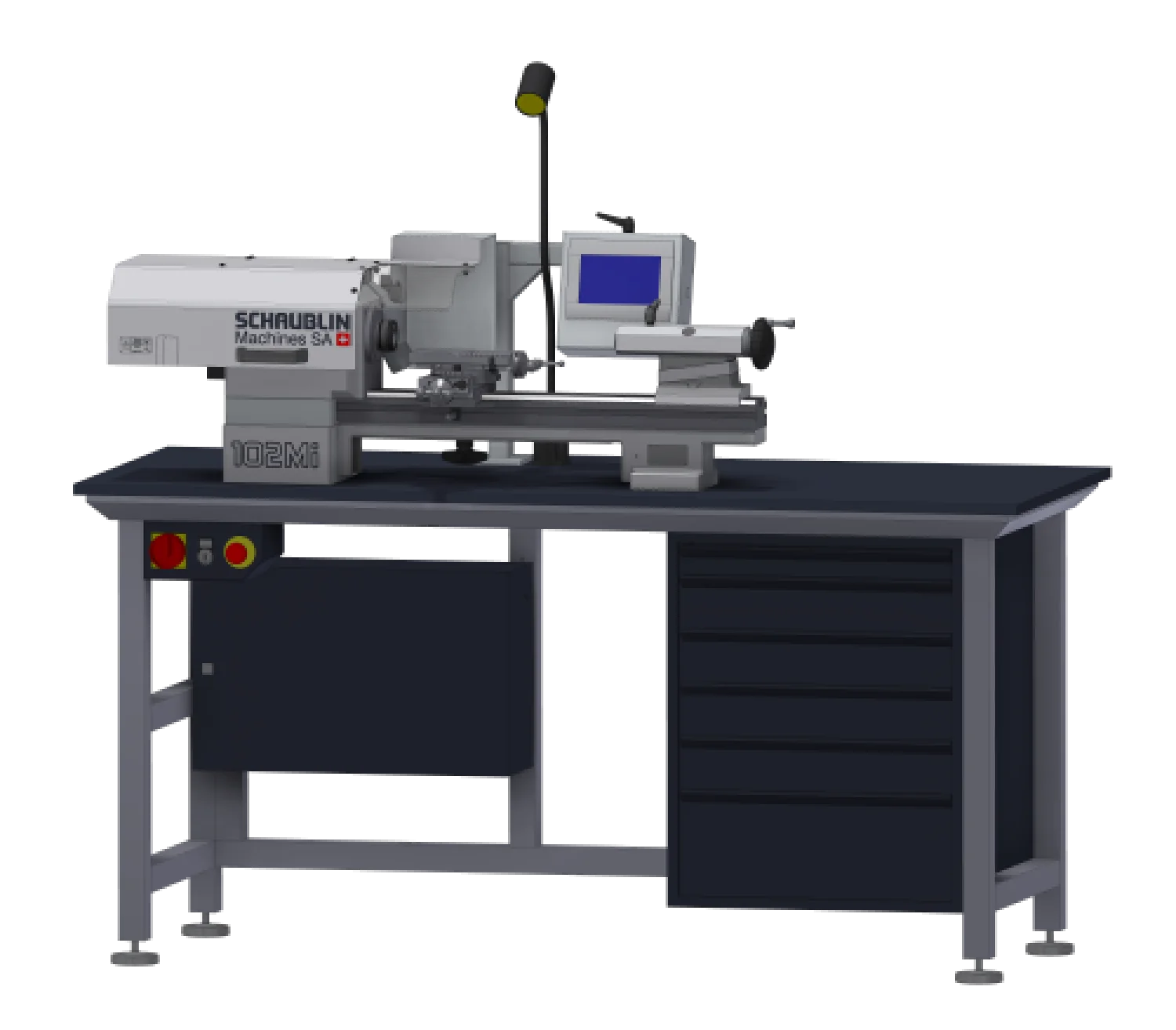

102 Mi-ETABLI W25
102 Mi-ETABLI W25 — настольный универсальный токарный станок со встроенным двигателем. Цанга W25 (увеличенная), центр высоты 102 мм. KANYA-BECKHOFF база, PLC.

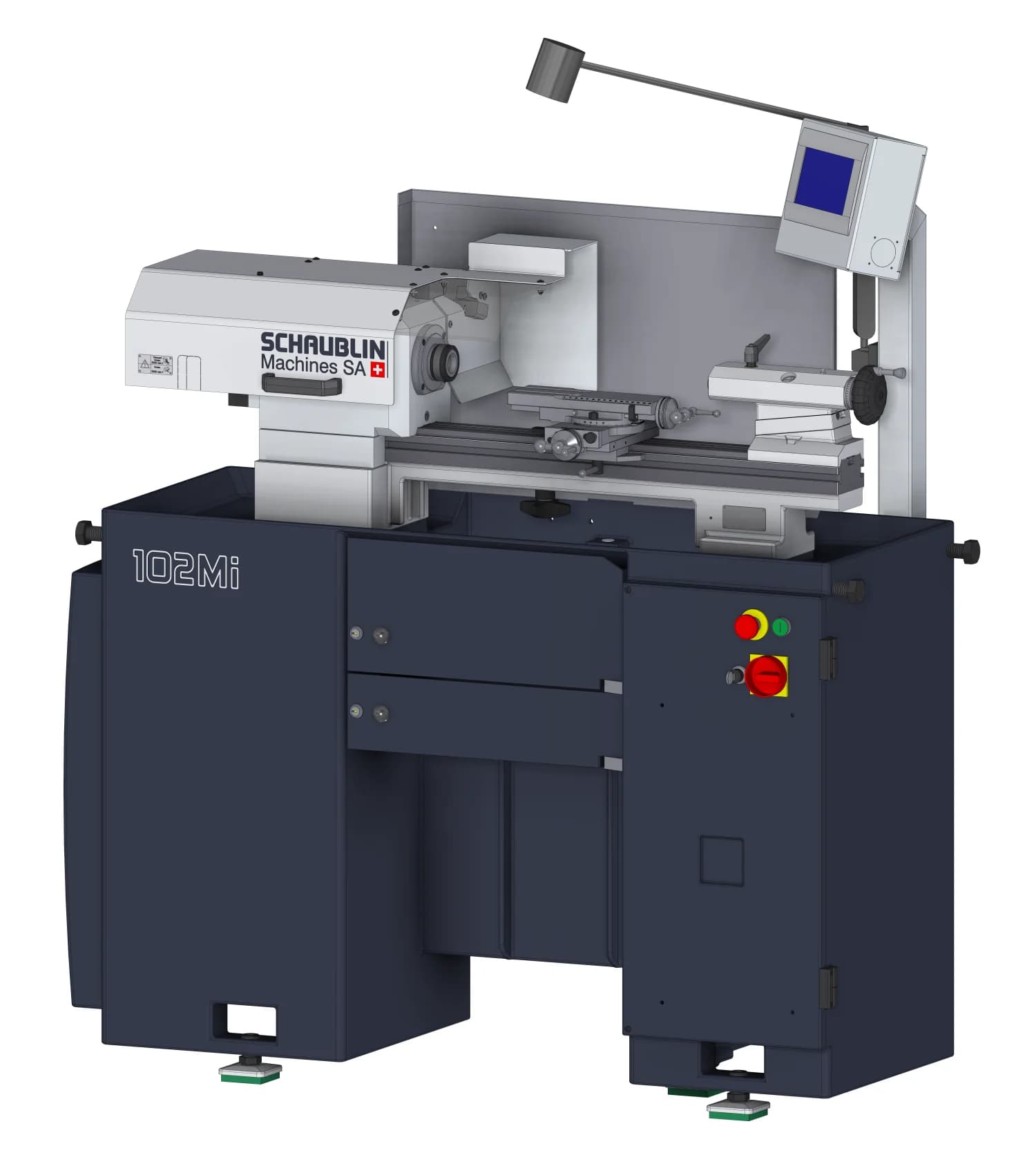

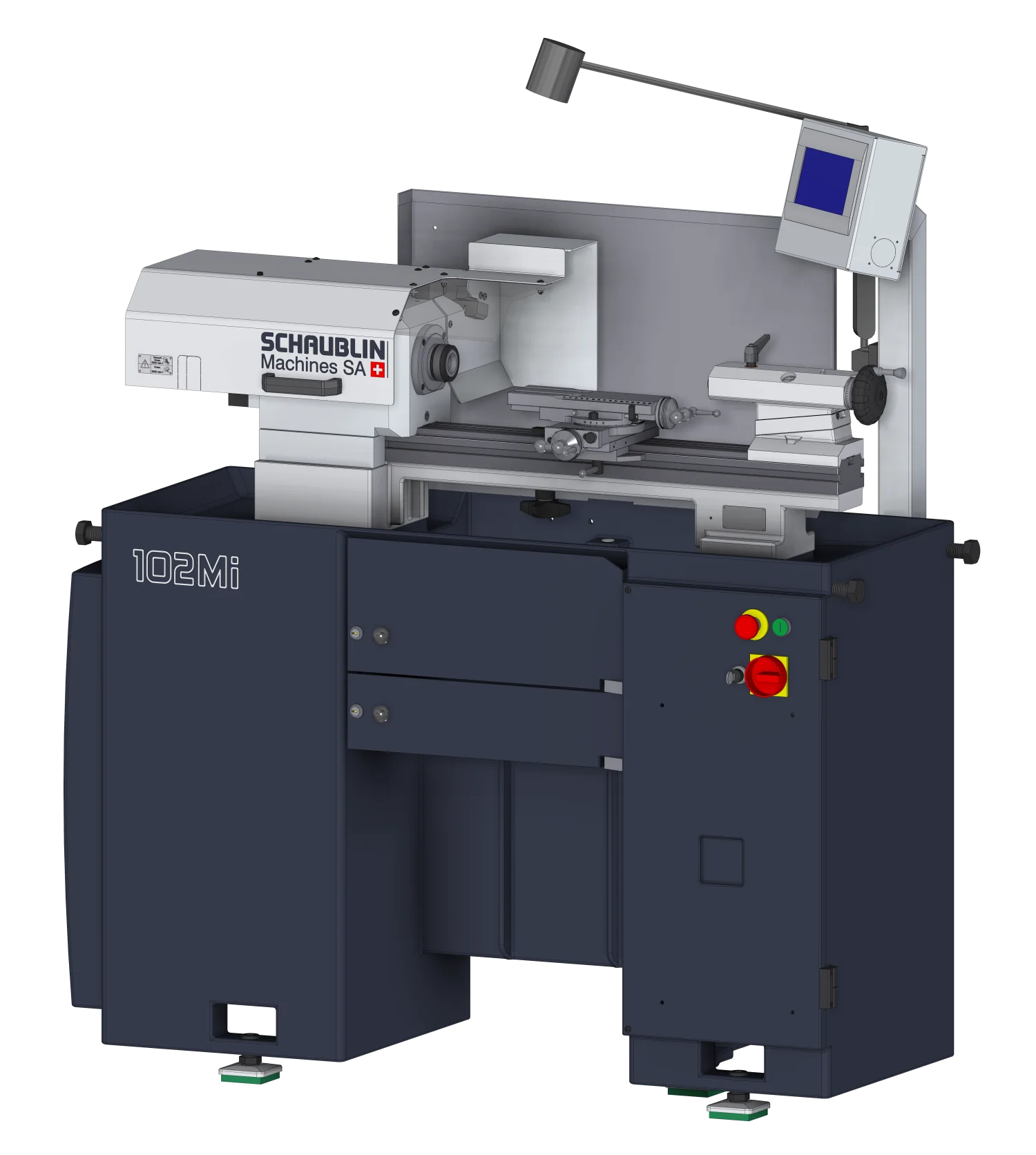

102 Mi-SOCLE W20
102 Mi-SOCLE W20 — напольный токарный станок на базе (SOCLE) со встроенным двигателем. Цанга W20, центр высоты 102 мм. KANYA-BECKHOFF база.
102 Mi-SOCLE W25
102 Mi-SOCLE W25 — напольный токарный станок на базе со встроенным двигателем. Цанга W25, центр высоты 102 мм. KANYA-BECKHOFF база.
860
860 — производственный высокоточный CNC токарный станок из серии 8 SCHAUBLIN. Обработка до ø360 мм, шпиндель A2-6/A2-5, до 6000 об/мин. 16-позиционная револьверная головка VDI 30. Жесткая конструкция для сложных применений и hard turning.
