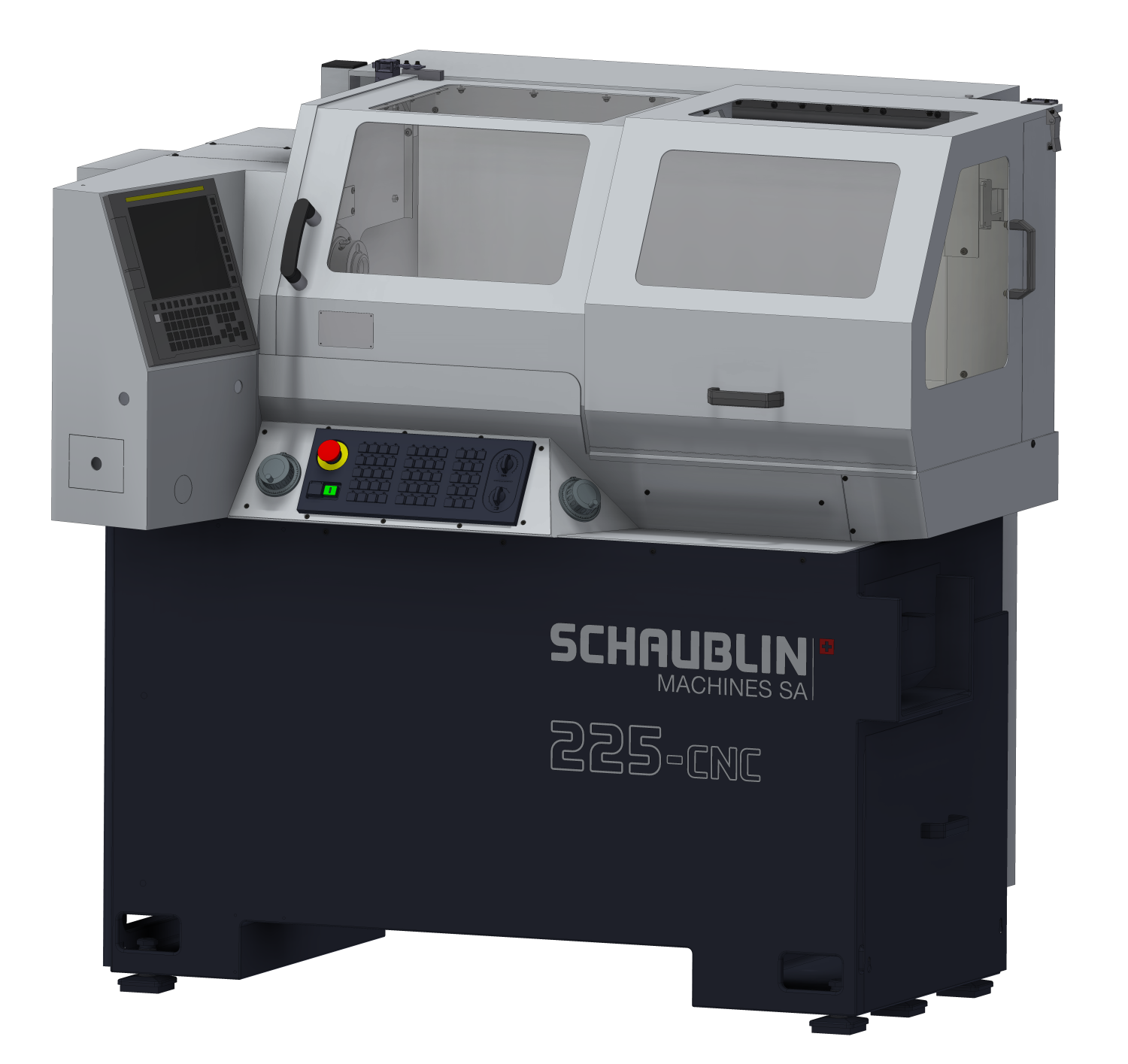

225-CNC
Высокоточный токарный центр Schaublin с плоской чугунной станиной. Центр высоты 225 мм, обработка Ø до 270 мм, оси X/Z/C, шпиндель D1-3 с бесступенчатой регулировкой 50-5000 об/мин, мощность 5,5 кВт. Стойка FANUC 0i Mate TC с Turn Mate. Обработка закаленных материалов до HRC 65.
Технические характеристики
- Тип станка
- Токарный центр с ЧПУ, плоская станина
- Масса станка
- 1250 кг
- Тип шпинделя
- D1-3 конус
- Центр высоты
- 225 мм
- Количество осей
- 3 (X, Z, C)
- Крутящий момент
- 18 Нм (макс. 35 Нм)
- Разрешение оси X
- 0,0005 мм (по радиусу)
- Разрешение оси Z
- 0,001 мм
- Мощность шпинделя
- 5,5 кВт (AC мотор)
- Рабочий ход по оси X
- 140 мм
- Рабочий ход по оси Z
- 400 мм
- Система управления
- FANUC 0i Mate TC с Turn Mate
- Конструкция станины
- Литой чугун с направляющими чугун-по-чугуну
- Проход прутка через цангу
- Макс. 24 мм
- Скорость вращения шпинделя
- 50-5000 об/мин (бесступенчатая)
- Проход прутка через шпиндель
- 35 мм
- Проход прутка через заднюю бабку
- 40 мм
- Скорость быстрых перемещений (X, Z)
- 7 м/мин
- Максимальный диаметр обработки (огибающая)
- 270 мм
- Максимальная скорость с кулачковым патроном
- 3000 об/мин
- Максимальный диаметр обработки над суппортом
- 115 мм
Подробное описание
225-CNC - высокоточный токарный центр Schaublin Machines (Беттлах, Швейцария). Построен на массивной параллельной чугунной станине с направляющими чугун-по-чугуну. Литой чугун дает демпфирующие свойства, которые критичны при прецизионной обработке и работе по закаленным материалам - вибрации гасятся в станине, не передаются на резец.
Кинематика - две линейные оси (X, Z) плюс ось C для позиционирования и индексации заготовки. Ход по X 140 мм с разрешением 0,0005 мм по радиусу, по Z 400 мм с разрешением 0,001 мм. Высокое разрешение позиционирования соответствует требованиям медицинской, часовой и аэрокосмической промышленности по допускам.
Центр высоты 225 мм, обработка Ø до 270 мм над станиной и Ø 115 мм над суппортом - диапазон под детали от тонкостенных валов до массивных фланцев. Шпиндель с конусом D1-3, скорость бесступенчато 50-5000 об/мин (до 3000 об/мин с кулачковым патроном). Двигатель переменного тока 5,5 кВт, крутящий момент 18 Нм (макс. 35 Нм). Проход прутка через шпиндель 35 мм, через цангу до 24 мм, через заднюю бабку 40 мм.
Быстрые перемещения по X и Z - 7 м/мин. Стойка FANUC 0i Mate TC с функцией Turn Mate дает два режима работы: классическое программирование в G-кодах и упрощенный диалоговый для быстрой настройки типовых операций. Встроенные циклы закрывают сложные контуры, резьбы всех типов (метрическая, дюймовая, трубная, модульная), канавки, жесткое нарезание резьбы метчиками.
Жесткость конструкции допускает обработку закаленных материалов до HRC 60-65 твердосплавным и керамическим инструментом. Термостабильная станина минимизирует температурные деформации в течение смены. Масса станка 1250 кг - инерционность достаточна для гашения вибраций, габариты позволяют разместить станок в ограниченном пространстве цеха или лаборатории.
Модульные опции: линейная или поворотная револьверная головка, приводные инструменты, задняя бабка, противошпиндель, пруткоподатчик, специализированные патроны и цанговые зажимы.
Кому подходит: прецизионным производствам в медицине (имплантаты, хирургические инструменты), часовой промышленности (корпуса, мосты, механизмы), аэрокосмических компонентах, оптике (оправы линз) и микромеханике, где нужны допуски в единицах микрон и работа по закаленным материалам.
