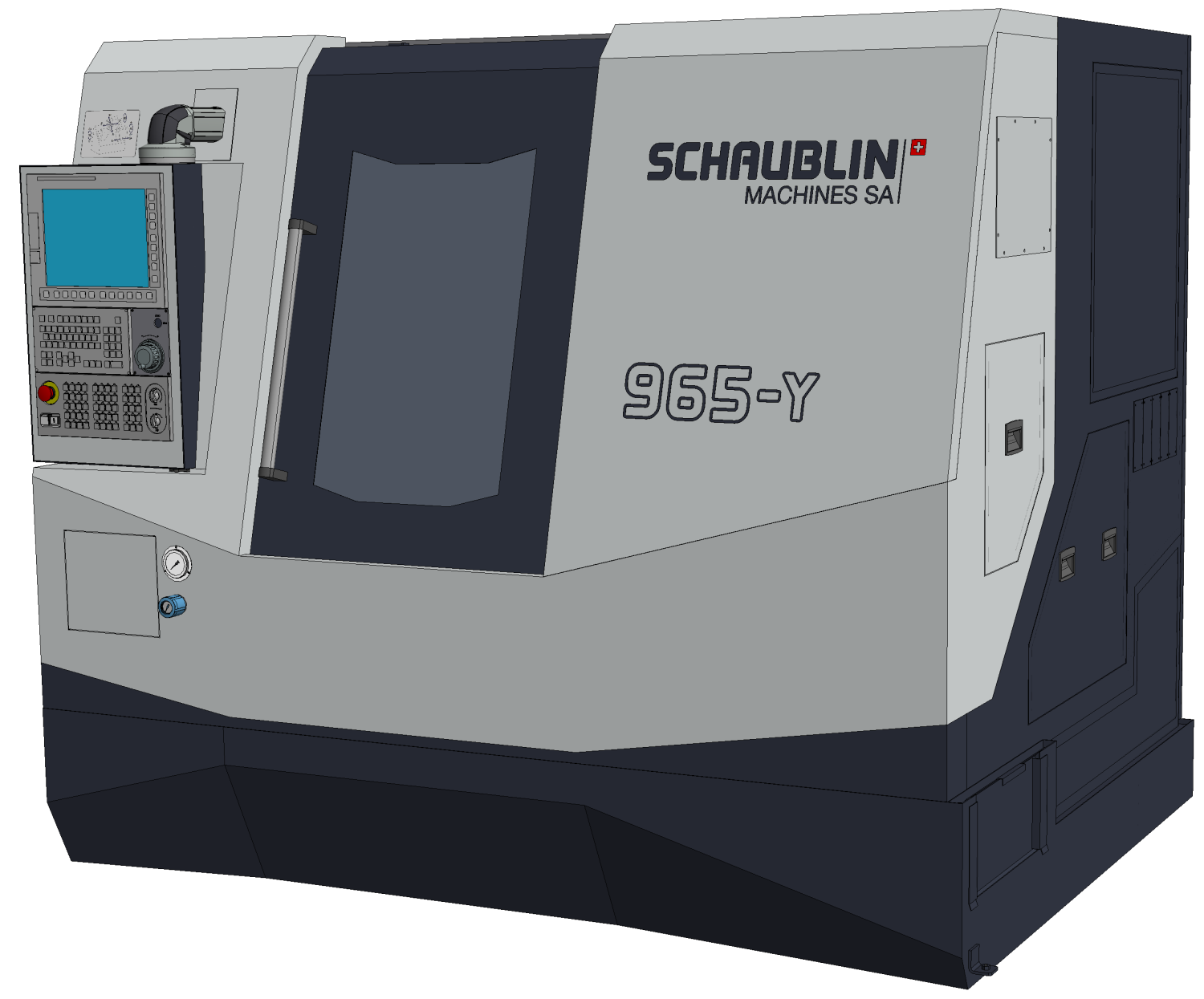

965-Y-Mi-CNC
Флагман линейки интегрированных токарных центров Schaublin со встроенным двигателем шпинделя (Mi) и Y-осью. В полной конфигурации: два шпинделя и две револьверные головки VDI 30 с 12 приводными инструментами каждая (24 позиции суммарно). Габариты 1,67 × 1,55 × 1,95 м.
Технические характеристики
- Ось Y
- Да (на одной или двух револьверных головках)
- Hard turning
- Да (закаленные материалы до HRC 65)
- Тип станка
- Токарный центр с ЧПУ, встроенный двигатель, Y-ось, увеличенная вместимость
- Тип шпинделя
- Встроенный двигатель (Mi), A2-6
- Количество осей
- 4+ (X, Y, Z, C, опционально вторая Y)
- Габариты (Ш x Г x В)
- 1,67 x 1,55 x 1,95 м
- Система управления
- FANUC
- Тепловые деформации
- Минимальные (встроенный двигатель)
- Револьверные головки
- До 2 головок VDI 30, по 12 приводных позиций
- Конфигурация шпинделей
- До 2 шпинделей (главный + противошпиндель)
- Общее количество инструментов
- До 24 позиций (2 x 12)
- Скорость приводных инструментов
- До 12 000 об/мин
Подробное описание
965-Y-Mi-CNC - старшая модель серии интегрированных токарных центров Schaublin Machines (Беттлах, Швейцария). Построена для серийного производства сложных деталей, где полная обработка выполняется за одну установку. Это следующий класс после 942-Y с увеличенной вместимостью по диаметру.
Шпиндель - со встроенным двигателем (Mi, Moteur intégré). Нет ремней, шкивов и промежуточных передач: ротор посажен прямо на шпиндель. Это убирает источник вибраций и тепловыделения, который обычно ограничивает точность на длительных партиях. Охлаждение двигателя - через кожух шпинделя.
В полной конфигурации станок имеет два шпинделя (главный и противошпиндель) и две револьверные головки VDI 30 с Y-осью. Каждая головка несет 12 приводных позиций с частотой вращения до 12 000 об/мин - суммарно 24 инструмента на станке. Этого достаточно, чтобы загрузить полный комплект для сложной детали без смены магазинов. Две головки с Y-осью работают независимо: можно одновременно обрабатывать обе стороны детали - фрезеровать плоскости, сверлить радиальные отверстия, нарезать пазы и эксцентричные элементы.
Базовая версия поставляется с одним шпинделем и одной головкой - конфигурация наращивается по мере роста задач. Жесткость конструкции и термостабилизация позволяют работать по закаленным материалам (hard turning) до HRC 65. Габариты остаются компактными для такого функционала: ширина 1,67 м, глубина 1,55 м, высота 1,95 м - станок встает на типовое производственное место без специальной подготовки.
Кому подходит: серийному производству сложных деталей в автокомпонентах, аэрокосмической отрасли и энергетическом машиностроении, где деталь требует полной обработки с двух сторон за одну установку, а время цикла критично для экономики партии.
