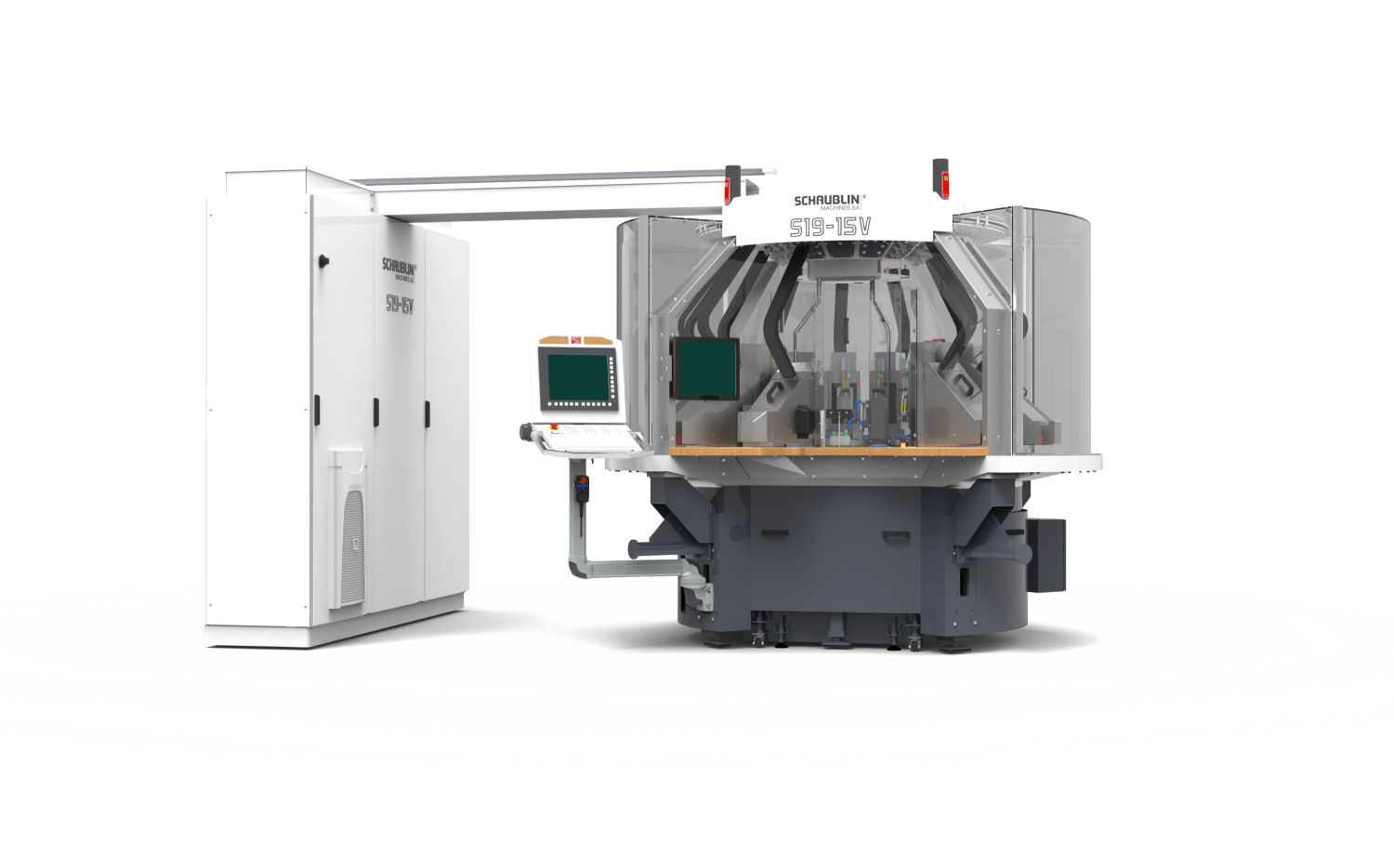

S19-15V
CNC роторная трансферная машина Schaublin с 15 станциями (12 обрабатывающих). Модульная конструкция от 6 станций, до 24 режущих инструментов, время индексации 1,5 с, площадь до 20 м² с роботизацией. Позиционирование через зубчатую передачу Hirth.
Технические характеристики
- Измерение
- Встроенное с автокоррекцией
- Тип машины
- CNC роторная трансферная
- Модульность
- От 6 станций
- Площадь пола
- До 20 м² с роботизацией
- Время индексации
- 1,5 с
- Количество станций
- 15 (12 обрабатывающих, 3 загрузка/контроль/выгрузка)
- Режущие инструменты
- 24 (2 на станцию)
- Магазин инструментов
- До 48 позиций HSK
- Оси C с прямым приводом
- Опция
- Позиционирование ротора
- Зубчатая передача Hirth
Подробное описание
S19-15V - CNC роторная трансферная машина Schaublin Machines (Беттлах, Швейцария) для серийного производства прецизионных деталей. Машина построена по модульному принципу: базовая конфигурация стартует от 6 обрабатывающих станций и масштабируется до 15 позиций, из которых 12 обрабатывающих, 3 отведены под загрузку, контроль и выгрузку. Каждая станция имеет независимый программируемый шпиндельный узел - в одном автоматизированном цикле выполняются разнородные операции.
Позиционирование ротора - прецизионная зубчатая передача Hirth с временем индексации 1,5 с. Это снижает межоперационные потери производительности. На каждую обрабатывающую станцию приходится до двух режущих инструментов, общий магазин - до 48 позиций HSK. Оси C с прямым приводом доступны как опция для токарно-фрезерной обработки с одновременным вращением детали. Встроенная система измерения с автокоррекцией дает замкнутый контур управления качеством без остановки производства.
Цикл объединяет точение, фрезерование, сверление, алмазное точение, планирование и полирование в одном автомате. Каждая станция программируется отдельно под конкретную операцию. Шпиндели меняются быстро, выбор под крутящий момент или под скорость. Компактная планировка до 20 м² включает интеграцию роботизированной ячейки загрузки/выгрузки - машина становится ядром автоматизированной линии.
Кому подходит: часовым производствам, изготовителям медицинских микрокомпонентов, декоративных и функциональных деталей из металлов и неметаллов, где нужна высокая производительность и воспроизводимость на партиях с большим числом разнородных операций на одной детали.
