942-Y-Mi-CNC

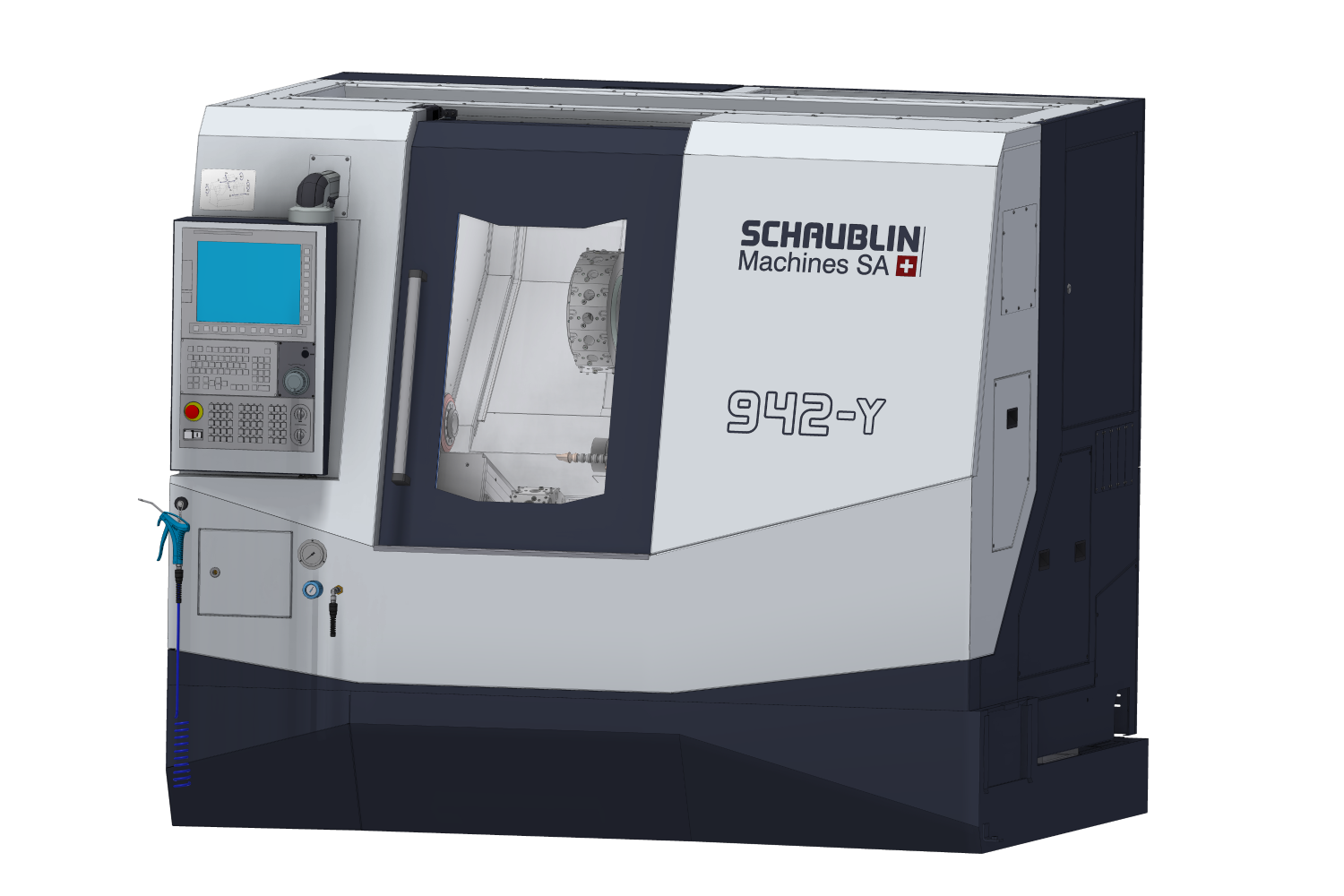

Токарный центр Schaublin со встроенным двигателем (Mi), осью Y и шпинделем A2-6. 4-осевая обработка (X, Y, Z, C), револьверная головка VDI 30 TRIFIX Radial с 12 моторизованными позициями, скорость приводных инструментов до 12 000 об/мин. Стойка FANUC, термостабильная конструкция.
Технические характеристики
- Ось Y
- Да (для радиальных и эксцентричных операций)
- Hard turning
- До HRC 62-65
- Тип станка
- Токарный центр с ЧПУ, встроенный двигатель шпинделя
- Задняя бабка
- Опционально
- Тип шпинделя
- Встроенный двигатель (Mi), конус A2-6
- Количество осей
- 4 (X, Y, Z, C)
- Система управления
- FANUC
- Револьверная головка
- VDI 30 TRIFIX Radial, 12 моторизованных позиций
- Противошпиндель (pick-up)
- Опционально
- Вторая револьверная головка
- Опционально с 3-осевым приводом
- Скорость приводных инструментов
- До 12 000 об/мин
Подробное описание
942-Y-Mi-CNC - старший токарный центр Schaublin Machines (Беттлах, Швейцария) под детали большого габарита. Объединяет три ключевые технологии: встроенный шпиндельный двигатель Mi (Moteur intégré), ось Y и шпиндель A2-6. Ротор двигателя посажен прямо на шпиндель - нет ремней, шкивов, промежуточных передач. Это дает минимум вибраций, быстрый разгон и торможение, точное поддержание скорости под нагрузкой и низкие температурные деформации.
Шпиндель A2-6 - крупный конус под большие патроны, тяжелые заготовки и жесткие режимы резания. Жесткость чугунной станины допускает hard turning закаленных сталей до HRC 62-65 твердосплавным и керамическим инструментом. Термостабильная конструкция снижает температурные деформации - точность сохраняется в течение смены под длительной нагрузкой.
Ось Y добавляет поперечное перемещение, перпендикулярное X и Z. Открывает операции вне классического точения: фрезерование плоскостей и пазов вне оси вращения, сверление радиальных отверстий со смещением, обработка эксцентричных элементов. В связке с осями X, Z и C станок выполняет 4-осевую обработку сложной детали за одну установку.
Револьверная головка - VDI 30 TRIFIX Radial с 12 моторизованными позициями. Скорость приводных инструментов - до 12 000 об/мин, под высокоскоростное фрезерование и сверление малых диаметров. Опционально доступна вторая револьверная головка с 3-осевым приводом для еще большей универсальности. Модульная конструкция: опционально доступны задняя бабка для длинномерных деталей, противошпиндель (pick-up) для обработки обратной стороны, системы автоматизации под безлюдное производство.
Кому подходит: серийному производству крупных деталей сложной геометрии в автомобилестроении, аэрокосмической, энергетической и медицинской промышленности, где важны жесткость шпинделя A2-6, динамика прямого привода и работа по закаленным материалам до HRC 65.
