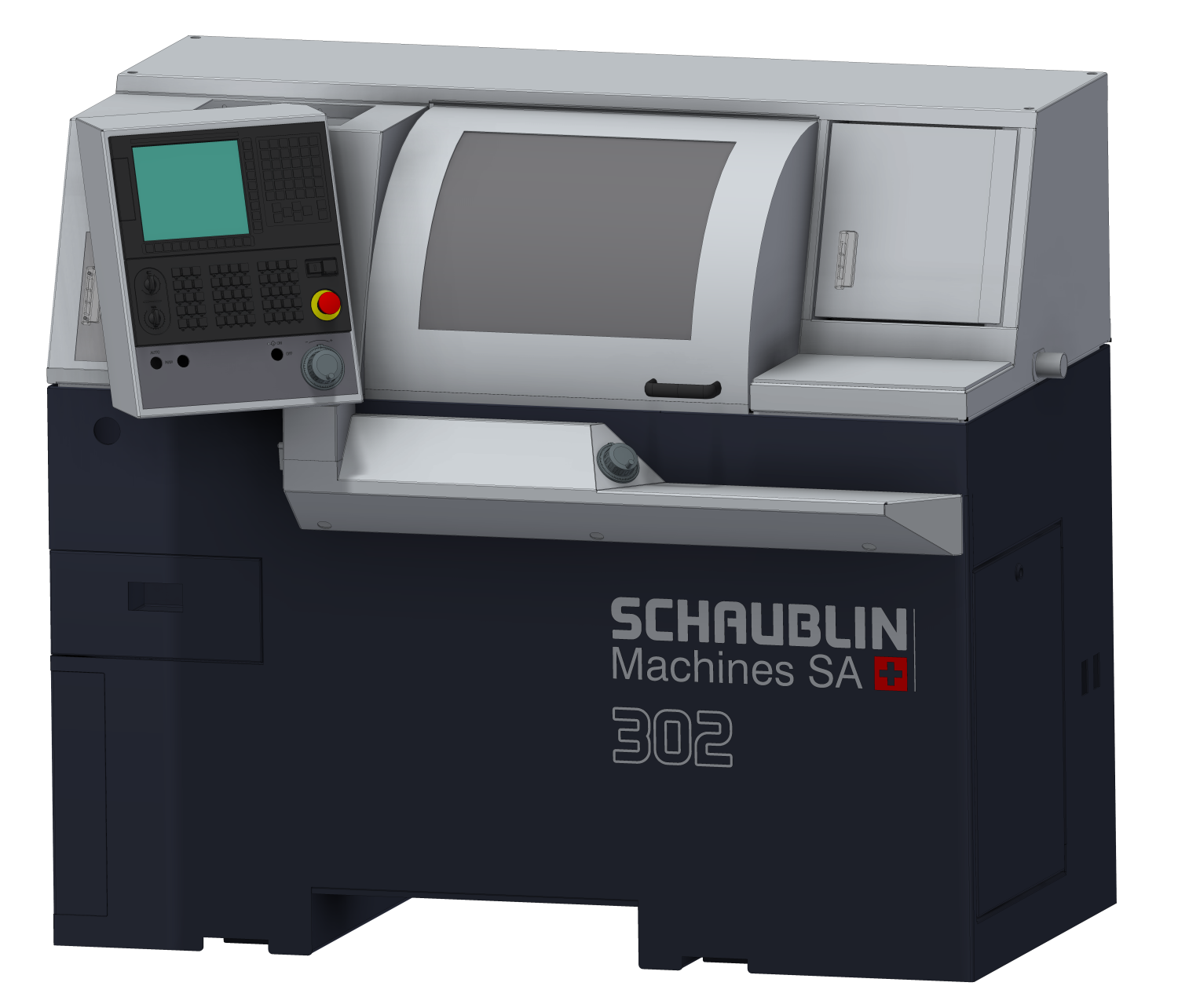

302 Mi-CNC-RTM W25
Компактный токарно-фрезерный центр Schaublin со встроенным двигателем (Mi) и поворотной револьверной головкой с приводными инструментами (RTM, Rotary Tool Module). Цанга W25, шпиндель 50-8000 об/мин, FANUC 0i-TF Plus, точность круговой интерполяции 5 мкм по Ballbar.
Технические характеристики
- Тип станка
- Производственный токарно-фрезерный центр с ЧПУ
- Объем бака СОЖ
- 117 литров
- Нагрузка на пол
- 183 кг/м²
- Количество осей
- 3 (X, Z, C) + приводные инструменты
- Габариты (Д x Ш x В)
- 1795 x 969 x 1485 мм
- Цанговая система
- W25 (совместима с W20/W25)
- Мощность шпинделя
- 7,5-9 кВт (номинальная)
- Рабочий ход по оси X
- 140 мм
- Рабочий ход по оси Z
- 240 мм
- Система управления
- FANUC 0i-TF Plus
- Тип привода шпинделя
- Встроенный электродвигатель (Mi)
- Револьверная головка
- Поворотная с приводными инструментами (RTM)
- Максимальный проход прутка
- 19 мм
- Скорость вращения шпинделя
- 50-8000 об/мин (бесступенчатая)
- Высота центров над суппортом
- 40 мм
- Максимальный крутящий момент
- 12-14 Нм
- Максимальный диаметр обработки
- 200 мм
- Точность круговой интерполяции
- 5 мкм (Ballbar)
- Скорость быстрых перемещений (X, Z)
- 12 м/мин
Подробное описание
302 Mi-CNC-RTM W25 - производственный токарно-фрезерный центр Schaublin Machines (Беттлах, Швейцария) под серийное производство сложных деталей из прутка. Построен вокруг встроенного шпиндельного двигателя Mi (Moteur intégré). Ротор двигателя посажен прямо на шпиндель - нет ремней, шкивов и промежуточных передач. Это дает минимум вибраций и тепловыделения, быстрый разгон и торможение, точное поддержание скорости под нагрузкой.
Шпиндель развивает 50-8000 об/мин с номинальной мощностью 7,5-9 кВт и максимальным крутящим моментом 12-14 Нм. Высокая максимальная скорость 8000 об/мин критична для малых диаметров: на прутке Ø 5-10 мм она позволяет держать рекомендуемую скорость резания без потерь на производительность. Цанговая система W25 совместима со стандартными цангами Schaublin W20 и W25. Проход прутка до 19 мм - под типовые размеры заготовок в часовой, медицинской и электронной промышленности.
RTM (Rotary Tool Module) - поворотная револьверная головка с моторизованными позициями. В отличие от линейной конфигурации L-T, версия RTM выполняет фрезерование плоскостей, пазов и карманов, сверление отверстий под углом, нарезание резьбы метчиками, гравировку - прямо на токарном станке. Приводные инструменты работают синхронно с движением осей X, Z и C. Ось C позиционирует заготовку под любым углом для фрезерных операций. Интерполяция осей дает точность круговых контуров до 5 мкм по тесту Ballbar.
Стойка FANUC 0i-TF Plus поддерживает G-коды и встроенные циклы для токарно-фрезерной обработки: контуры в плоскости XZ, радиальные и осевые отверстия, резьбы на фрезерованных плоскостях, комбинированную обработку торцов и цилиндров. Бак СОЖ 117 литров под высокоскоростную обработку с мелкой стружкой. Габариты 1795 × 969 × 1485 мм при нагрузке на пол 183 кг/м² - станок ставится на стандартные площади без усиления фундамента. Интегрируется с пруткоподатчиком, роботом-загрузчиком и системами контроля в процессе обработки.
Кому подходит: серийному производству сложных малых деталей из прутка в часовой, медицинской технике, соединителях, гидравлике и электронике, где нужна комбинированная токарно-фрезерная обработка за одну установку и готовность к автоматизации.
