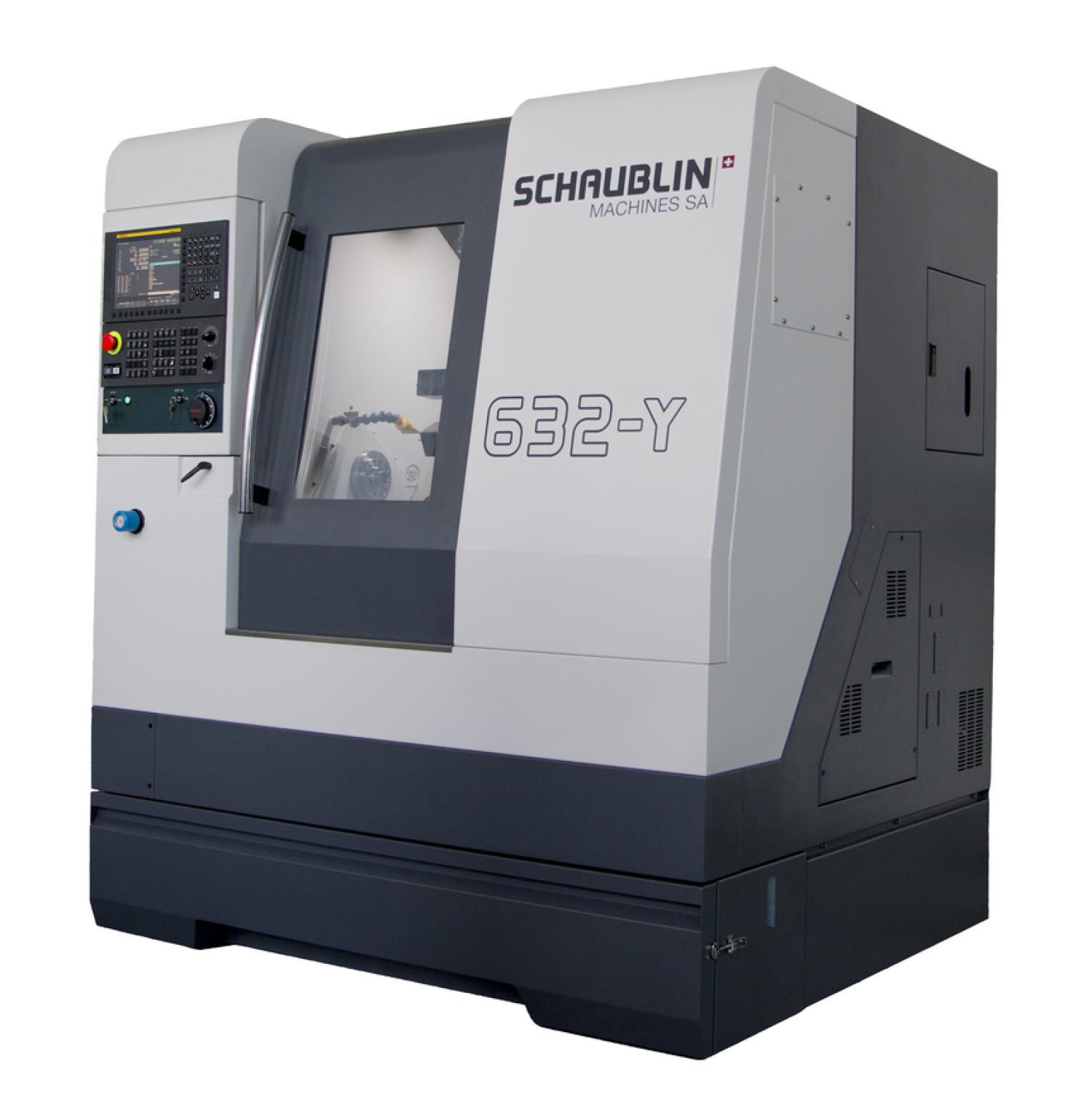

632-Y-CNC

Ключевой особенностью конструкции является наличие оси Y — дополнительного поперечного перемещения, перпендикулярного традиционным осям X и Z. Ось Y открывает принципиально новые технологические возможности: фрезерование плоскостей и пазов вне оси вращения, сверление радиальных отверстий со смещением от центра, обработка эксцентричных элементов, создание сложных пространственных контуров, гравировка маркировок в произвольных позициях.

В сочетании с осями X, Z и C (позиционирование шпинделя) это обеспечивает полноценную 4-осевую обработку. Интерполяция всех четырех осей позволяет создавать детали самой сложной геометрии за одну установку, исключая необходимость переустановки на другие станки и обеспечивая максимальную точность благодаря единой системе координат.

Шпиндель станка оснащен коническим соединением A2-4, которое обеспечивает оптимальный баланс между универсальностью и компактностью. Конус A2-4 совместим с широким спектром зажимных систем, включая кулачковые патроны, цанговые патроны и специализированные приспособления. Система обеспечивает точное центрирование и надежную фиксацию заготовок при высоких скоростях вращения.

Револьверная головка оснащена 12 приводными станциями VDI 30, что превращает 632-Y-CNC в полноценный токарно-фрезерный центр. Все 12 позиций моторизованы и могут использоваться для установки фрез, сверл, метчиков и других вращающихся инструментов. Синхронизация приводных инструментов с движением осей X, Y, Z и C обеспечивает выполнение сложнейших операций обработки.

Модульная конструкция позволяет гибко адаптировать станок под конкретные производственные задачи. Доступны опции: независимый противошпиндель для обработки с двух сторон за одну установку, задняя бабка для поддержки длинных деталей, системы подачи прутка для автоматизации, роботизированные системы загрузки/выгрузки с FANUC Robot.

Интеграция с роботами FANUC и паллетными системами превращает 632-Y-CNC в базовый элемент автоматизированной производственной ячейки. Робот может обслуживать несколько станков одновременно, обеспечивая безлюдное производство в течение ночных смен и выходных. Система управления поддерживает протоколы обмена данными с системами управления производством (MES/ERP) для интеграции в концепцию Индустрии 4.0.

Универсальность и модульность делают 632-Y-CNC идеальным инструментом для производства деталей от простых до высококомплексных конфигураций. Станок одинаково эффективен как для единичного производства прототипов, так и для крупносерийного автоматизированного производства. Гибкость системы управления FANUC позволяет быстро переналаживать станок на новые детали, минимизируя простои.

Высокая точность обработки и возможность hard turning (обработка закаленных материалов) делают 632-Y-CNC незаменимым для производства высокоточных компонентов. Жесткая конструкция и термостабильность позволяют обрабатывать закаленные стали до HRC 60-65, сохраняя микронные допуски.

Компактность, универсальность и возможность автоматизации делают SCHAUBLIN 632-Y-CNC идеальным производственным инструментом для самых требовательных отраслей промышленности: часовой, медицинской, аэрокосмической, микроэлектроники и прецизионной механики. Станок обеспечивает швейцарское качество обработки при минимальных инвестициях в производственное пространство и максимальной технологической гибкости.
