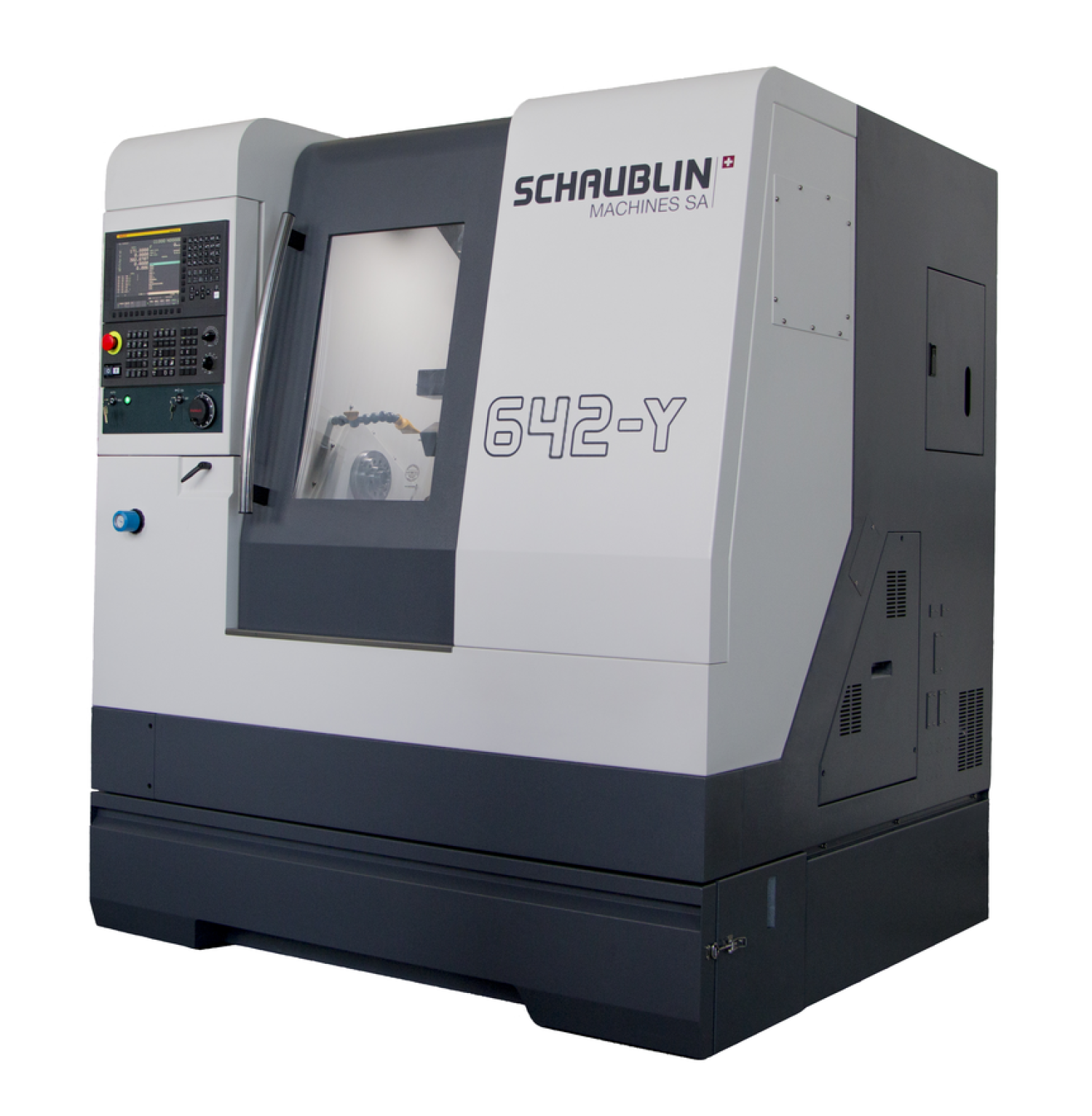

642-Y-CNC
Токарный центр Schaublin с осью Y под увеличенный диаметр деталей. Шпиндель A2-5 вместо A2-4 в серии 632-Y. 4-осевая обработка (X, Y, Z, C), 12 моторизованных позиций VDI 30. Стойка FANUC, интеграция с роботом FANUC.
Технические характеристики
- Ось Y
- Да (для радиальных и эксцентричных операций)
- Hard turning
- До HRC 62-65
- Тип станка
- Токарный центр с ЧПУ с осью Y
- Задняя бабка
- Опционально
- Тип шпинделя
- A2-5 конус (увеличенный)
- Автоматизация
- Интеграция с роботом FANUC и паллетными системами
- Количество осей
- 4 (X, Y, Z, C)
- Противошпиндель
- Опционально (независимый)
- Габариты (Ш x Г x В)
- 1,67 x 1,55 x 1,95 м
- Система управления
- FANUC
- Револьверная головка
- 12 моторизованных позиций VDI 30
- Возможности обработки
- Точение, фрезерование, сверление, резьба
Подробное описание
642-Y-CNC - расширенная версия компактного токарного центра Schaublin Machines (Беттлах, Швейцария) под детали увеличенного диаметра. Построена на той же жесткой чугунной станине серии 632-Y с направляющими увеличенного сечения, но с увеличенным шпинделем - конус A2-5 вместо A2-4. Больший конус ставит крупнее патроны и цанговые системы, поднимает проход прутка и диаметр обработки.
Шпиндель A2-5 - повышенная жесткость под тяжелые заготовки и режимы резания. Это вариант для деталей, где A2-4 уже не держит габарит: ступицы, корпуса клапанов, фланцы, крупногабаритные имплантаты. Револьверная головка - 12 моторизованных позиций VDI 30. Все позиции под фрезы, сверла, метчики и другие вращающиеся инструменты.
Ось Y - поперечное перемещение, перпендикулярное X и Z. Открывает операции вне классического точения: фрезерование плоскостей и пазов вне оси вращения, сверление радиальных отверстий со смещением, обработка эксцентричных элементов. В связке с осями X, Z и C станок выполняет 4-осевую обработку сложной детали за одну установку - исключает переустановку заготовки на другой станок и потерю допуска на повторном базировании.
Габариты - 1,67 × 1,55 × 1,95 м. Модульная архитектура: опционально доступны независимый противошпиндель, задняя бабка для длинномерных деталей, пруткоподатчик. Интеграция с роботами FANUC и паллетными системами превращает станок в ядро автоматизированной ячейки под безлюдное производство. Жесткость станины допускает hard turning закаленных сталей до HRC 62-65.
Кому подходит: серийному производству деталей среднего габарита в автомобильной, гидравлической, медицинской и общей промышленности, где нужна комбинированная токарно-фрезерная обработка с увеличенным шпинделем A2-5 и работой по закаленным материалам.
