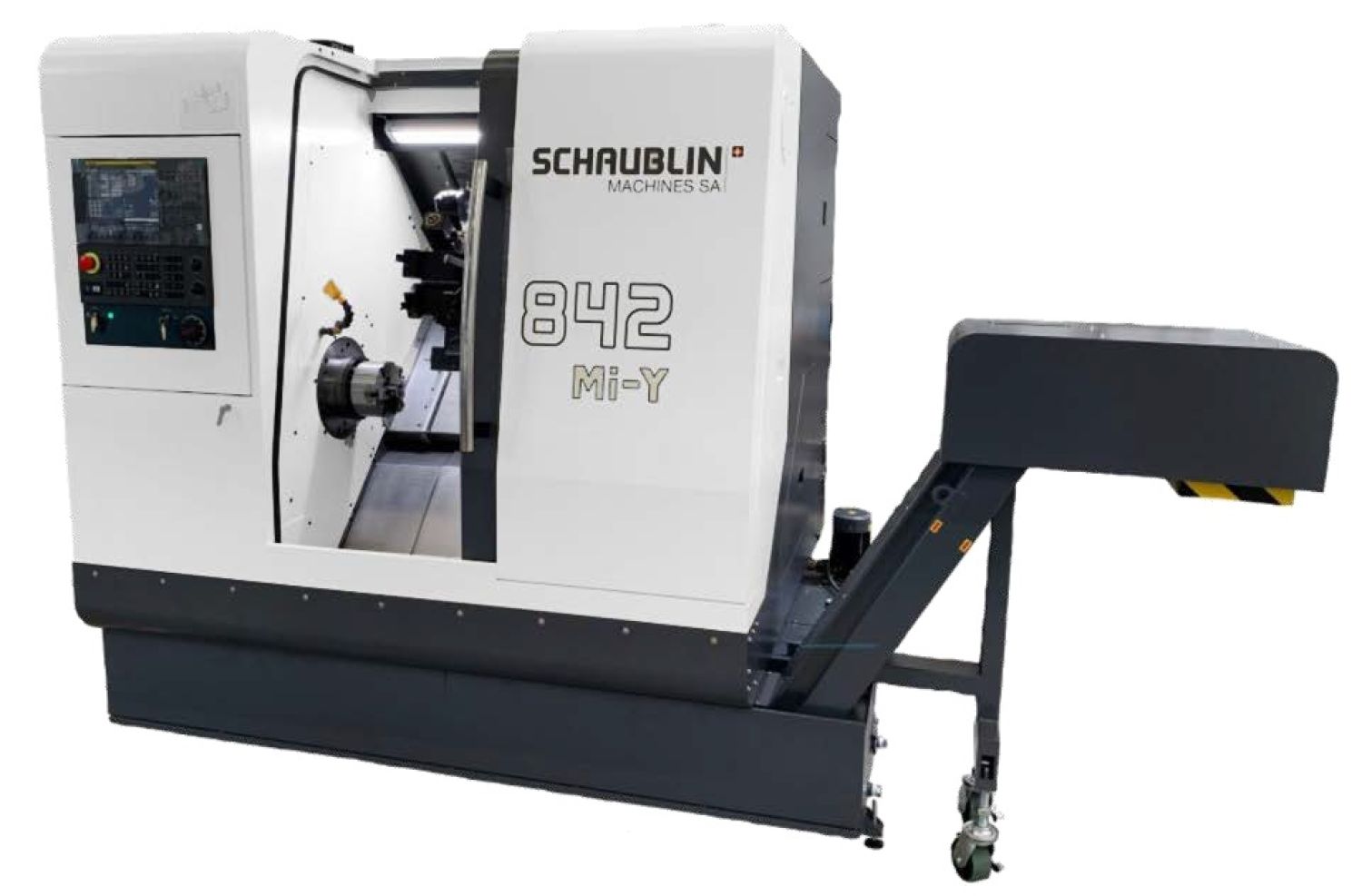

842 Y-Mi
Производственный токарный центр Schaublin со встроенным двигателем шпинделя (Mi) и осью Y. Центр высоты 145 мм, обработка Ø до 300 мм, 4-осевая обработка (X, Y, Z, C), шпиндель 50-6000 об/мин, 12-позиционная револьверная головка с моторизованными инструментами. Старшая модель серии 842.
Технические характеристики
- Ось Y
- Да (для радиальных операций)
- Hard turning
- До HRC 62-65
- Тип станка
- Производственный токарный центр с ЧПУ с осью Y
- Задняя бабка
- Опционально
- Центр высоты
- 145 мм
- Количество осей
- 4 (X, Y, Z, C)
- Противошпиндель
- Опционально
- Система управления
- FANUC
- Тип привода шпинделя
- Встроенный электродвигатель (Mi)
- Револьверная головка
- 12 позиций с моторизованными инструментами
- Возможности обработки
- Точение, фрезерование, сверление, резьба
- Скорость вращения шпинделя
- 50-6000 об/мин (бесступенчатая)
- Максимальный диаметр обработки
- 300 мм
Подробное описание
842 Y-Mi - старшая модель производственной серии 842. Объединяет встроенный шпиндельный двигатель Mi (Moteur intégré) и ось Y - станок превращается в полноценный токарно-фрезерный центр. Прямой привод без ремней и промежуточных передач дает минимум вибраций, быстрый разгон и низкие температурные деформации под длительной нагрузкой.
Ось Y добавляет поперечное перемещение, перпендикулярное X и Z. Это открывает операции, недоступные на классическом токарном станке: фрезерование плоскостей и пазов вне оси вращения, сверление радиальных отверстий со смещением от центра, обработка эксцентричных элементов, гравировка маркировок в произвольных позициях. В сочетании с осями X, Z и C (позиционирование шпинделя) станок выполняет полноценную 4-осевую обработку сложной детали за одну установку.
Шпиндель - 50-6000 об/мин, диапазон под весь типовой спектр материалов от алюминия до закаленной стали. Обрабатывает заготовки Ø до 300 мм. 12-позиционная револьверная головка с моторизованными инструментами загружает полный набор токарных и фрезерных резцов под сложную деталь без смены магазинов. Стойка FANUC поддерживает интерполяцию всех четырех осей.
Жесткость чугунной станины допускает hard turning закаленных сталей до HRC 62-65. Термостабильность конструкции снижает температурные деформации в течение смены. Опционально доступны противошпиндель для обработки обратной стороны детали и задняя бабка для длинномерных заготовок.
Кому подходит: серийному производству сложных деталей с эксцентричными элементами, радиальными отверстиями и фрезерованными пазами в автомобильной, аэрокосмической, гидравлической и медицинской промышленности, где нужна полная обработка за одну установку и работа по закаленным материалам.
