125-CNC

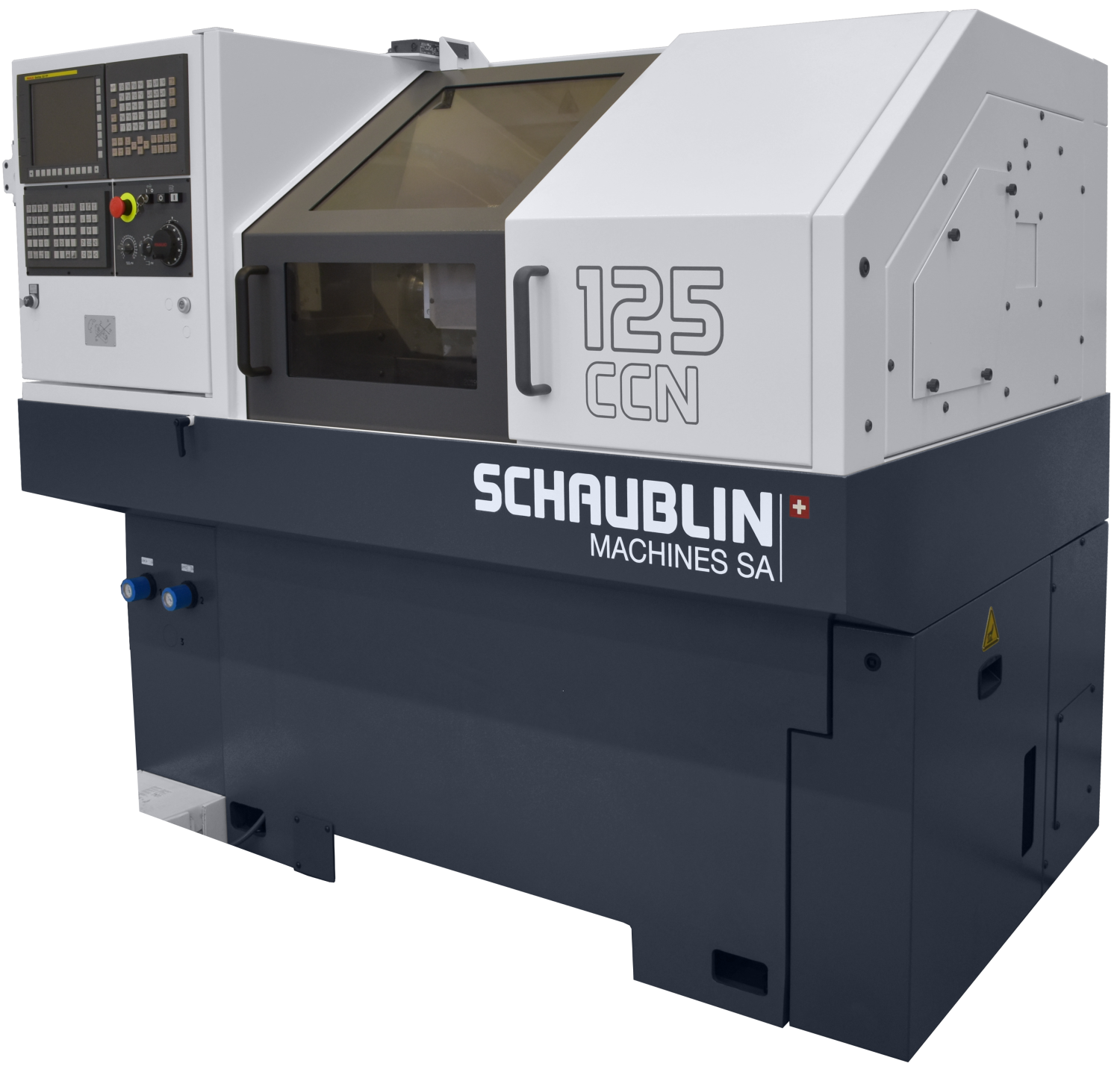

125-CNC — высокоточный токарный центр с ЧПУ от SCHAUBLIN с плоской станиной и тремя одновременно управляемыми осями. Станок обеспечивает исключительную точность обработки закаленных материалов благодаря жесткой чугунной конструкции и направляющим чугун-по-чугуну.
Технические характеристики
Характеристики могут отличаться в зависимости от модификации. Для получения точной информации свяжитесь с нами.
Подробное описание
SCHAUBLIN 125-CNC представляет собой высокоточный токарный центр с ЧПУ, разработанный для прецизионной обработки деталей малого и среднего размера. Станок базируется на проверенной временем концепции плоской параллельной станины из литого чугуна, что обеспечивает непревзойденную стабильность и долговечность на протяжении десятилетий эксплуатации.
Кинематическая схема станка включает две линейные оси (X и Z) и ось C, что позволяет выполнять сложные операции точения с позиционированием заготовки. Каретка перемещается по массивной чугунной станине, а оси X и Z скользят по направляющим типа чугун-по-чугуну увеличенного сечения. Эта классическая конструкция гарантирует безупречную точность обработки и проверенную долговечность, характерную для всех станков SCHAUBLIN.
Высокая жесткость конструкции позволяет обрабатывать закаленные материалы и выполнять тяжелые операции резания без потери точности. Центр высоты 125 мм обеспечивает оптимальный баланс между компактностью станка и его технологическими возможностями, позволяя обрабатывать детали диаметром до 270 мм над станиной.
Шпиндель оснащен коническим соединением A2-4, совместимым с цанговыми системами SCHAUBLIN W20, W25, F38 и B32. Скорость вращения шпинделя регулируется бесступенчато от 50 до 5000 об/мин, обеспечивая оптимальные режимы резания для различных материалов — от алюминия и латуни до закаленной стали и титана. Мощность шпинделя 7.5 кВт гарантирует высокую производительность при любых режимах обработки.
Максимальный проход прутка через шпиндель составляет 28 мм (39 мм без ключа патрона), что позволяет эффективно работать с пруткоподающими системами при серийном производстве. Для работы с цангой W20 максимальный диаметр прутка составляет 14.5 мм, а при использовании автоматического патрона — до 32 мм.
Станок доступен в двух конфигурациях: с линейной револьверной головкой или с 8-позиционной поворотной револьверной головкой VDI 20. Поворотная револьверная головка обеспечивает быструю смену инструмента и возможность установки широкого спектра державок, включая приводные инструменты для фрезерования и сверления.
Рабочий ход по оси X составляет 180 мм, по оси Z — 390-400 мм, что обеспечивает достаточный диапазон для обработки деталей длиной до 500 мм между центрами. Быстрые перемещения осуществляются со скоростью 8 м/мин, рабочие подачи бесступенчато регулируются от 0 до 5 м/мин, обеспечивая оптимальные условия для различных операций обработки.
Система управления FANUC (серии 20-T или 0i-TF Plus) обеспечивает удобное программирование и надежную работу. Интерфейс FANUC позволяет легко создавать программы обработки как в коде G, так и с использованием диалоговых циклов для типовых операций. Встроенные циклы обработки позволяют быстро программировать резьбы, канавки, контуры и сверления.
Широкий ассортимент дополнительного оборудования и аксессуаров позволяет адаптировать станок под конкретные производственные задачи: системы подачи прутка, противошпиндели, задние бабки, приводные инструменты и системы автоматизации. Модульная конструкция обеспечивает легкую интеграцию дополнительных устройств без необходимости значительной модернизации базового станка.
SCHAUBLIN 125-CNC идеально подходит для прецизионных производств, требующих высокой точности и повторяемости, таких как часовая промышленность, медицинская техника, аэрокосмическая промышленность и производство измерительных приборов. Станок сочетает швейцарское качество изготовления с современными технологиями управления, обеспечивая долгосрочную рентабельность инвестиций.
